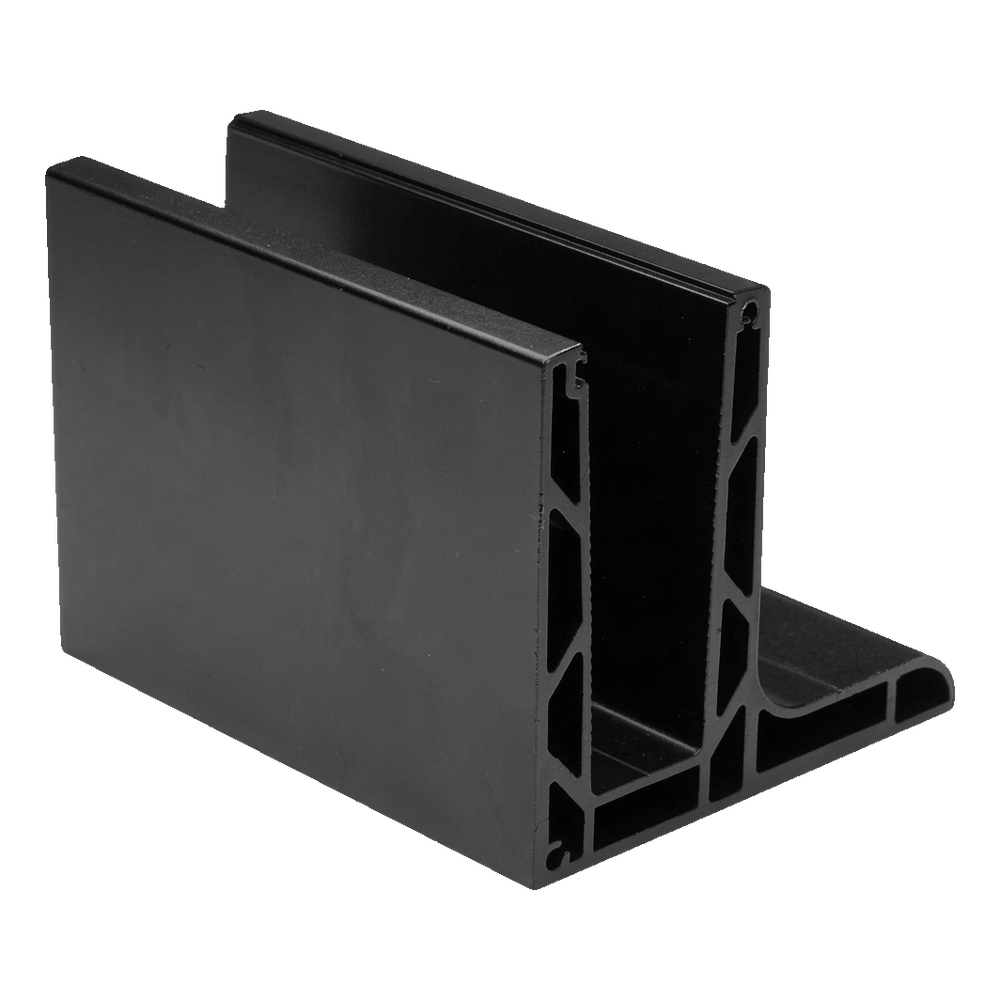

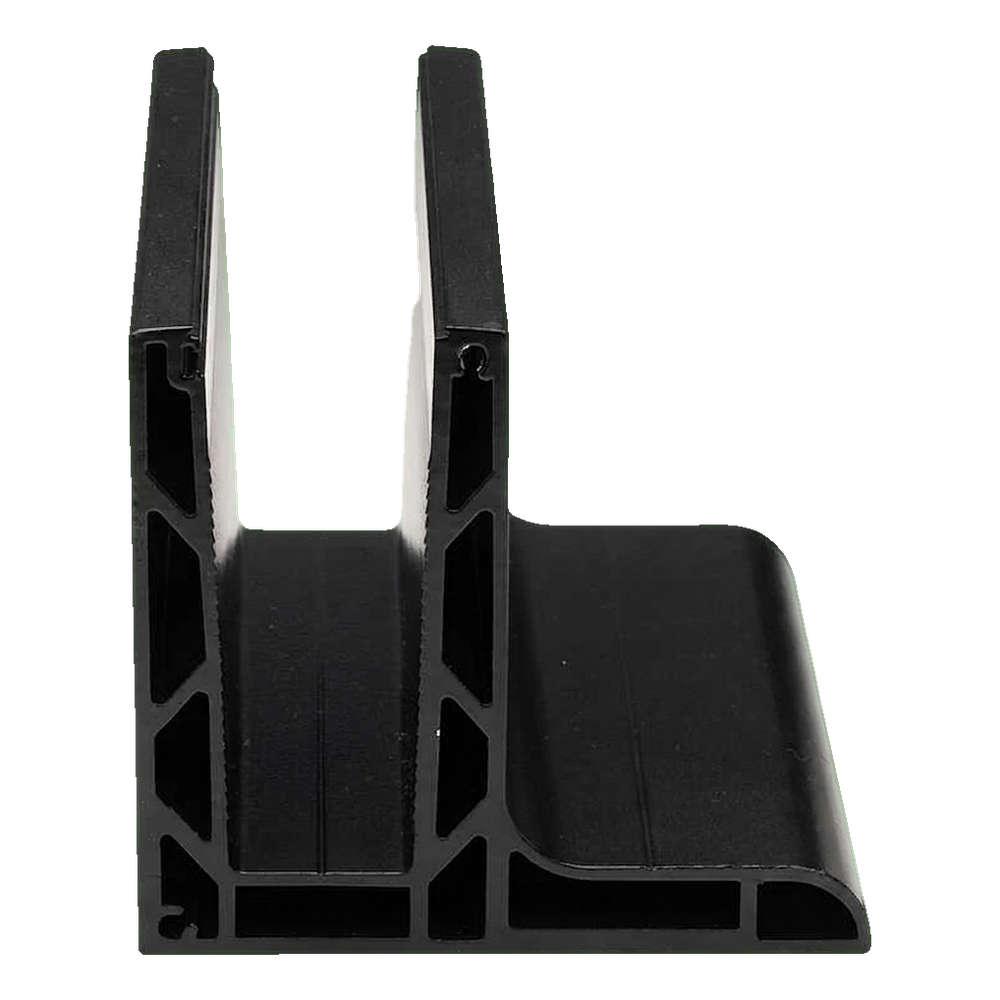

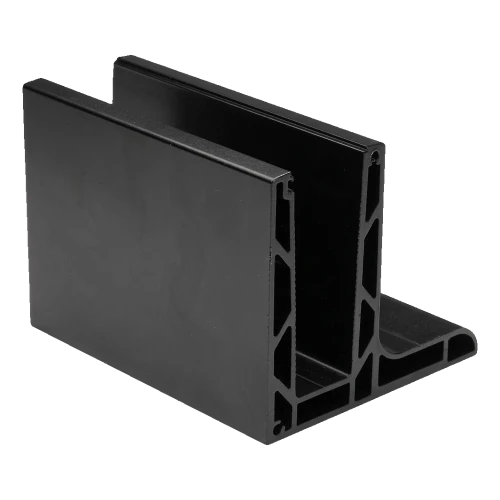

Kozza KE 105 – L-Aluminiumprofil für Ganzglas-Geländer 5000 mm schwarz
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

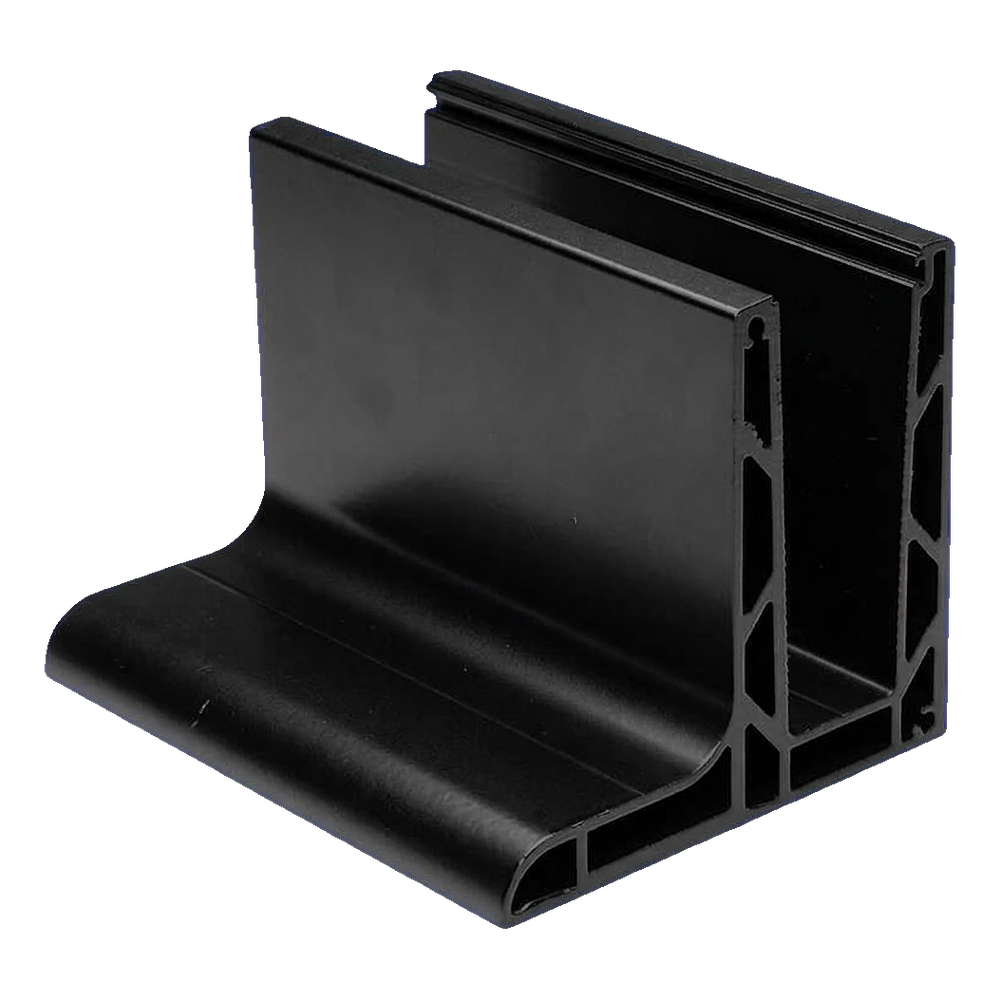

Kozza KE 105 – Aluminium-L-Profil für Vollglas-Brüstungen 5000 mm, schwarz
Kammerprofil Typ L aus der Serie Kozza KE 105 ist eine professionelle Lösung für die Montage von Vollglas-Brüstungen, vorgesehen für die Längsbefestigung von oben. Dank des flachen Systems fügt sich das Profil perfekt in die moderne Architektur ein – es bewährt sich sowohl in Wohngebäuden als auch in gewerblichen Räumen: Hotels, Einkaufszentren oder Bürogebäuden.
Wesentliche Vorteile für den Installateur
- Universeller Glasdickenbereich – das Profil nimmt Scheiben von 12 bis 21,52 mm Dicke auf, was die Notwendigkeit der Lagerung verschiedener Profilvarianten eliminiert
- Längsbefestigung von oben – schnelle und bequeme Montage, ideal bei fertigen Fußböden und fertigen Decken
- Flaches System – minimalistisches Aussehen ohne hervorstehende Elemente, entsprechend den aktuellen architektonischen Trends
- Fertige Montagelöcher – 17 Löcher im Abstand von 300 mm mit Senkung ermöglichen sofortige Verankerung ohne zusätzliches Bohren
- Schwarze Farbe – elegante, eloxierte Oberfläche passend zu dunklen Rahmen und modernen Innenräumen

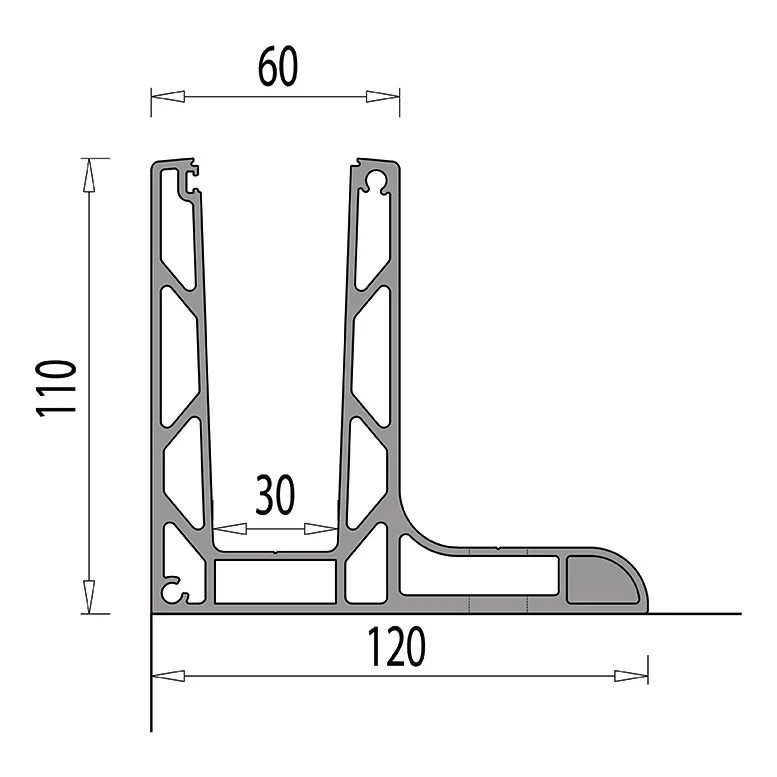

Abmessungen und Parameter des Profils
- Profillänge: 5000 mm
- Höhe (H): 110 mm
- Basisbreite (W): 120 mm
- Breite des oberen Teils – Glasnut: 60 mm
- Innere Breite des Nutbodens: 30 mm
- Glasdickenbereich: 12–21,52 mm
- Material: Aluminium EN AW 6063
- System: flach
- Befestigung: Längsbefestigung von oben
- Farbe: schwarz
- Gewicht: 30 kg

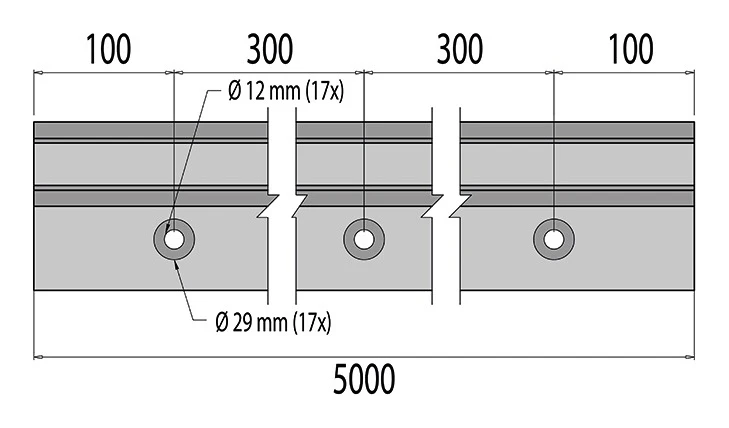

Anordnung der Montagelöcher
- Anzahl der Löcher: 17 Stk.
- Durchmesser des Durchgangslochs: Ø 12 mm
- Durchmesser der Senkung: Ø 29 mm
- Achsabstand zwischen den Löchern: 300 mm
- Entfernung des ersten/letzten Lochs vom Rand: 100 mm

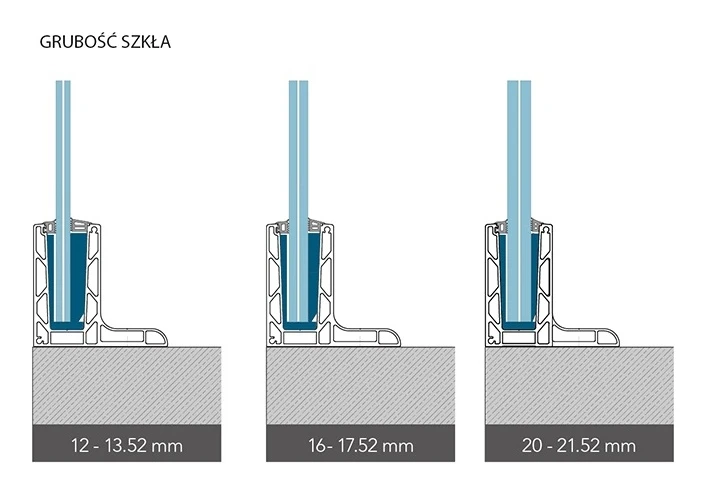

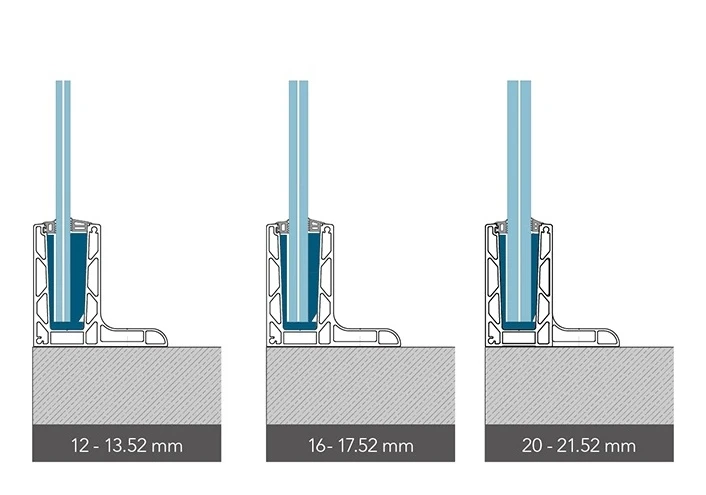

Glaskompatibilität
Das Profil KE 105 arbeitet mit drei Dickenbereichen von gehärtetem und laminiertem Glas zusammen. Dank des Befestigungssystems GLASSMOVE passen sich die Dichtungen im Profil an die konkrete Scheibendicke an und gewährleisten eine stabile und sichere Einlagerung:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm

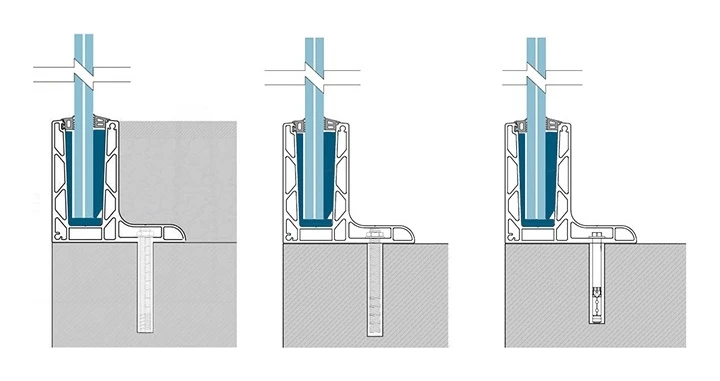

Verankerungsart
Das Profil kann mechanisch mit Ankern am Untergrund befestigt werden – die obigen Zeichnungen zeigen drei typische Einbettungsvarianten je nach Estrichdicke und Untergrundart. Die Senkungen der Montagelöcher (Ø 29 mm) ermöglichen es, den Schraubenkopf unter der Profiloberfläche zu verbergen.
Festigkeit und Verschiebungsanalyse

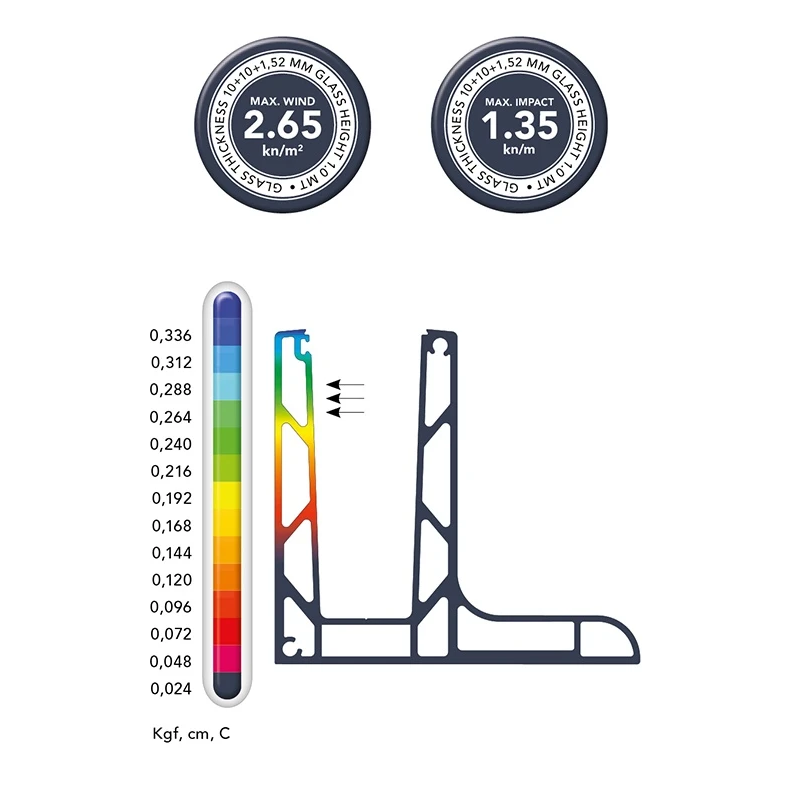

Das Profil wurde mittels Finite-Elemente-Methode (FEM) analysiert. Die Verschiebungsergebnisse wurden für ein Profil mit Basislänge 1,0 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, gemessen von der Basis bis zum höchsten Punkt des Profils. Für Glas der Dicke 10+10+1,52 mm und Höhe 1,0 m wurden folgende Werte erreicht:
- Maximale Windbelastung: 2,65 kN/m²
- Maximale Stoßbelastung: 1,35 kN/m
Festigkeitstabelle der Serie KE
Die folgende Tabelle zeigt die maximalen Werte für Wind- und Stoßbelastungen für drei Modelle der Serie KE je nach Dicke und Höhe der Glasscheibe:
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |||
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
