Kozza KE 120 – U-Profil für Vollglasgeländer 5000 mm, seitliche Befestigung
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

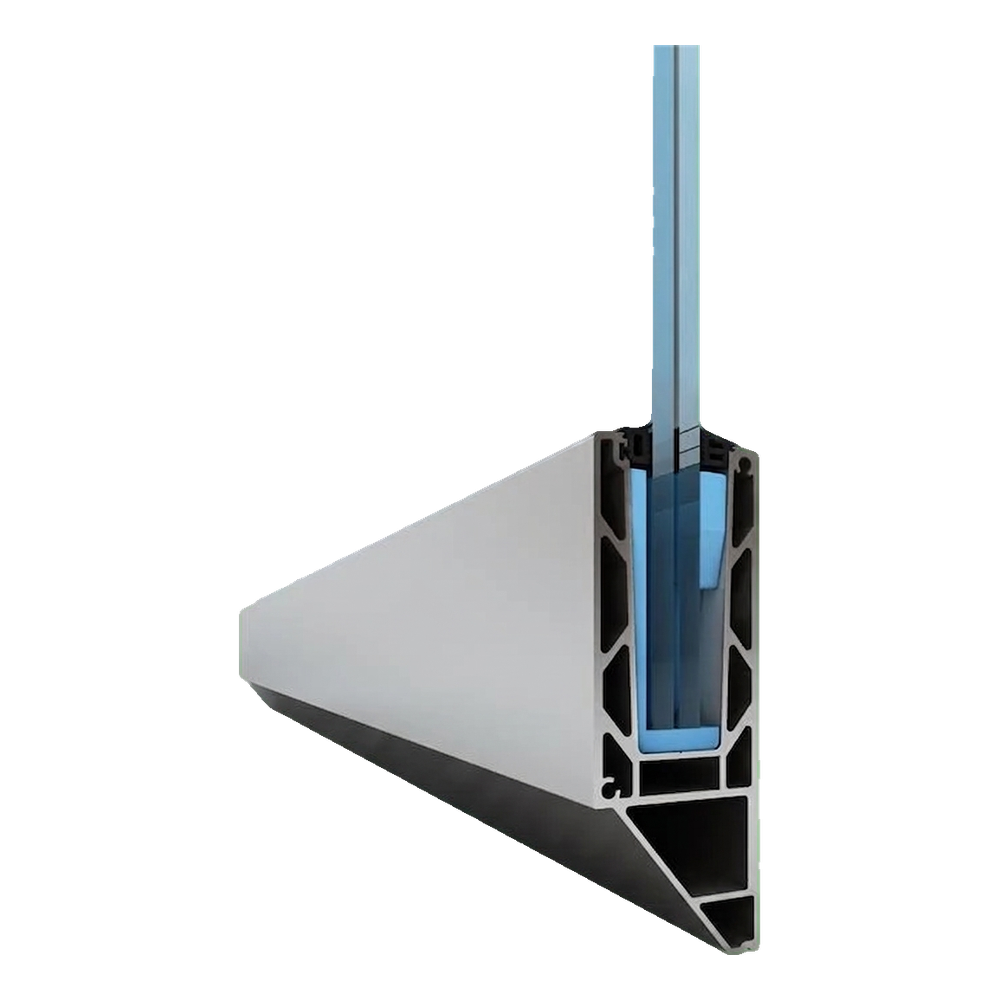

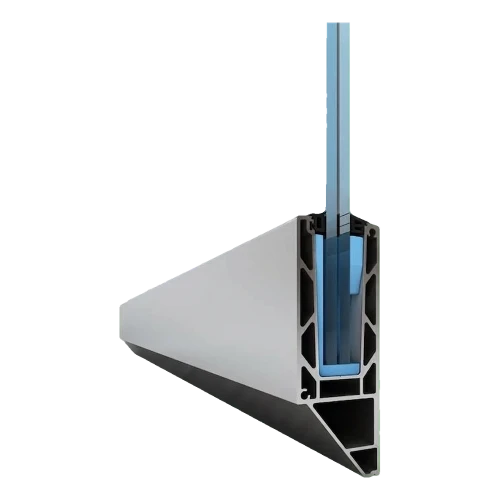

Kozza KE 120 – U-Aluminiumprofil für Ganzglasgeländer 5000 mm, seitliche Befestigung

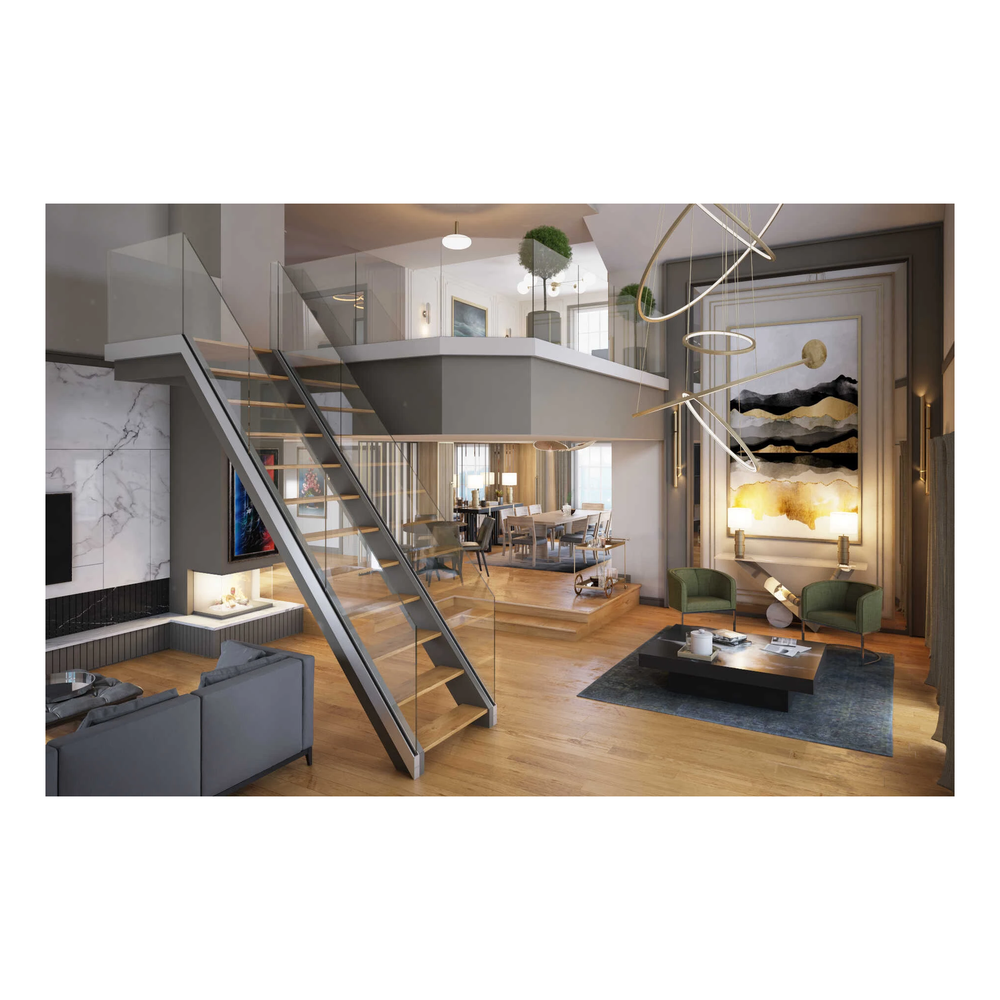

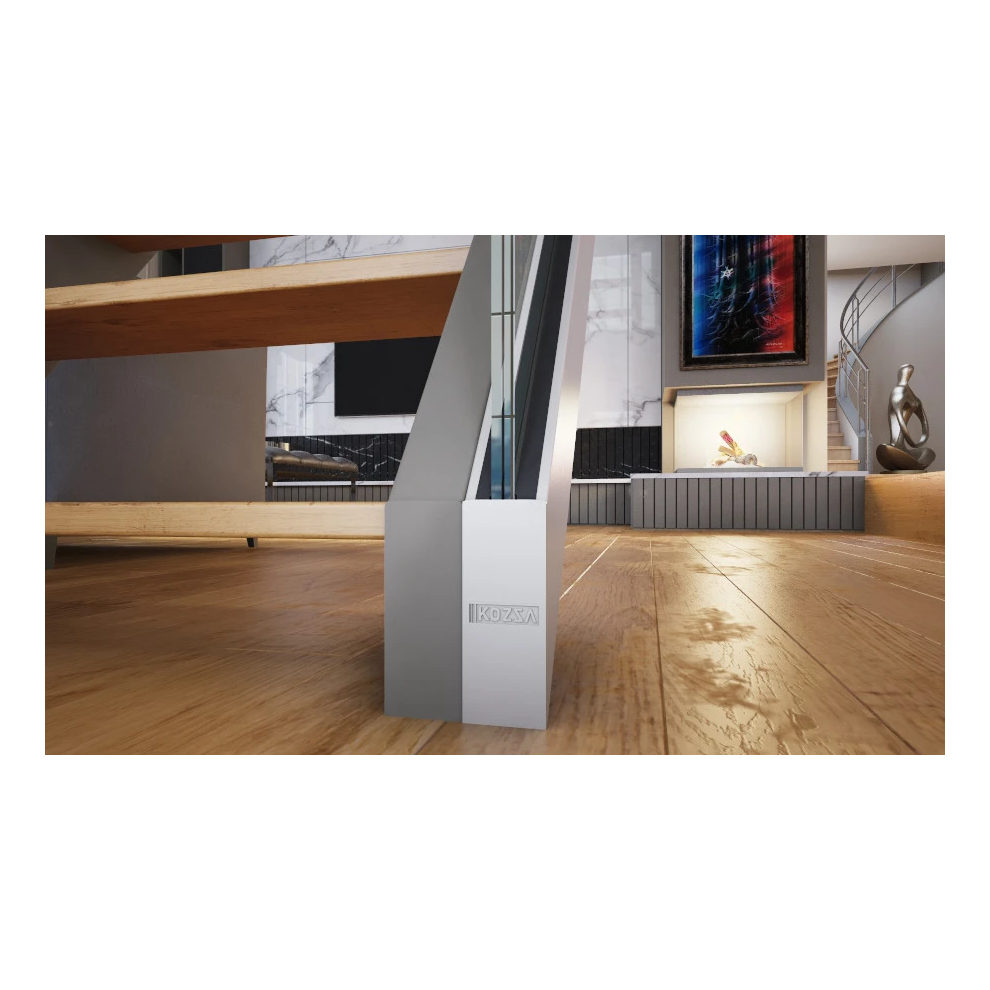

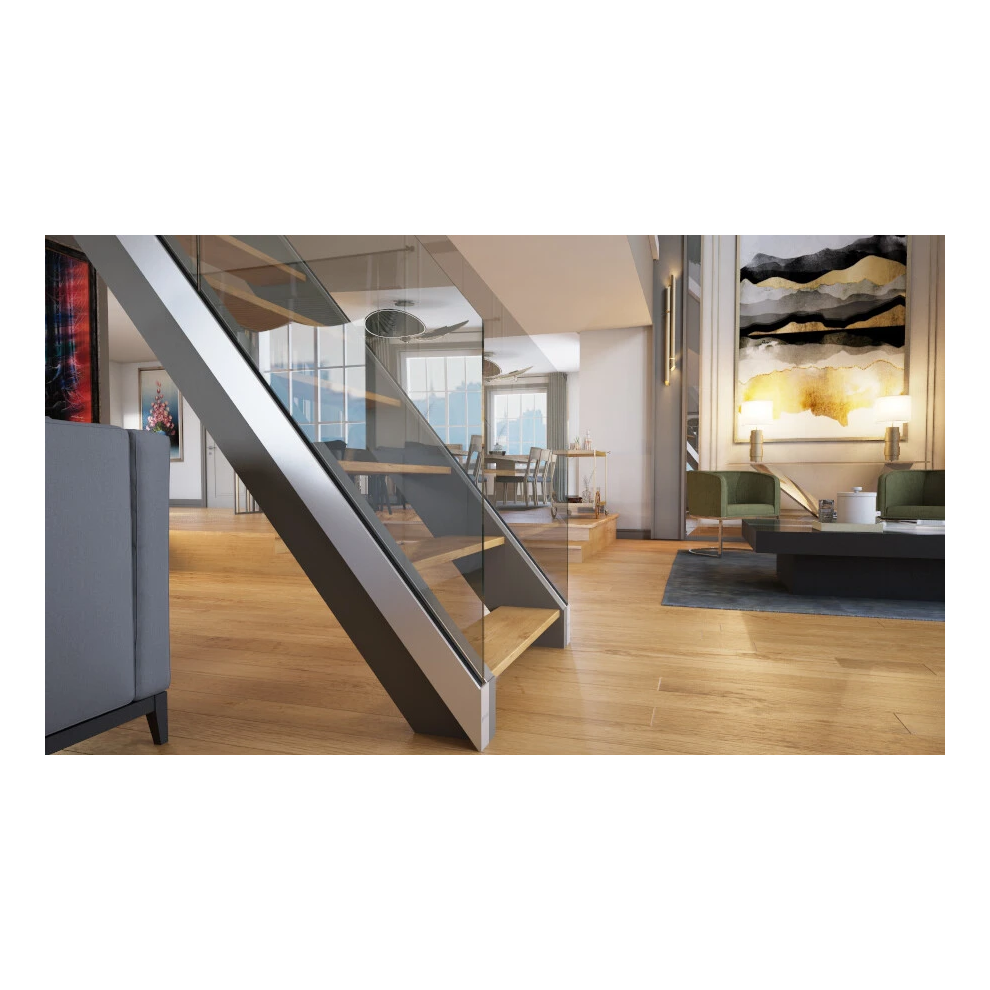

Das Kammer-U-Profil für Ganzglasgeländer Kozza KE 120 ist eine professionelle Lösung für die seitliche Montage von Glasscheiben, entwickelt in Zusammenarbeit mit Architekten. Dank des flachen Systems mit matter Eloxierung gewährleistet das Profil ein minimalistisches, elegantes Aussehen, ideal sowohl für Wohnräume (Treppen, Mezzanine, Terrassen) als auch für gewerbliche Objekte – Hotels, Bürogebäude oder Einkaufszentren.
Das Profil KE 120 mit einer Länge von 5000 mm unterstützt einen breiten Bereich von Glasdicken – von 12 mm bis 21,52 mm – was die Verwendung sowohl einzelner gehärteter Scheiben als auch mehrschichtiger Verbundgläser (VSG/ESG) ermöglicht. Die maximale Höhe der Glasscheibe beträgt 120 cm, wodurch das System für die meisten typischen Geländeranwendungen geeignet ist.
Hauptmerkmale des Profils
- Serie: KE 120
- Profiltyp: U-Kammer für Ganzglasgeländer
- Befestigung: seitlich (an Wand oder Tragkonstruktion)
- System: flach
- Oberfläche: matte Eloxierung
- Material: Aluminiumlegierung EN AW 6063
- Glasdickenbereich: 12–21,52 mm
- Maximale Glashöhe: 120 cm
- Profillänge: 5000 mm
- Gewicht: 28 kg
Die Universalität der Glasdicken ist einer der größten Vorteile des Profils KE 120. Das System unterstützt drei Bereiche: 12–13,52 mm, 16–17,52 mm sowie 20–21,52 mm. Die Anpassung erfolgt mittels spezieller Distanzeinlagen, die die Glasscheibe präzise in der Profilkammer zentrieren und stabilisieren. Dadurch deckt ein Profiltyp die Bedürfnisse verschiedenster Projekte ab – von leichten Innengeländern bis zu robusten Außengeländern mit dickem Verbundglas.

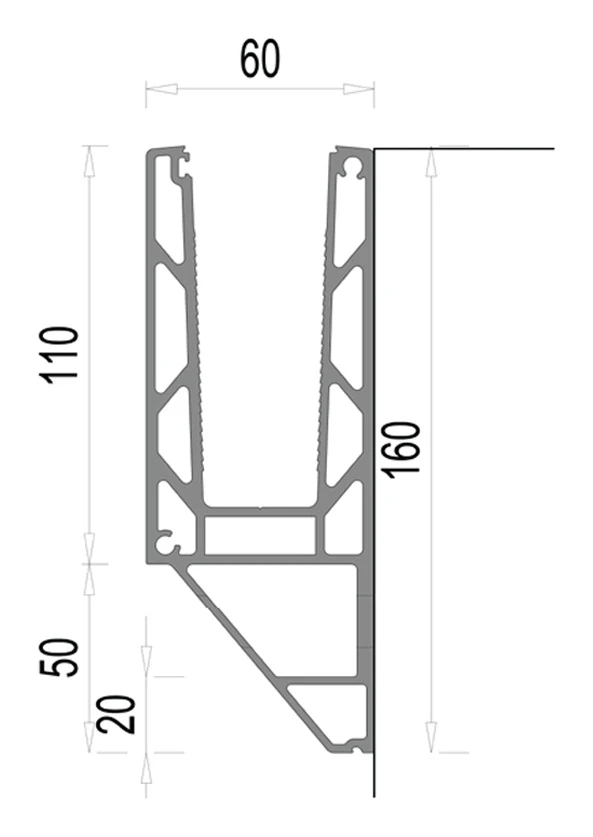

Querschnittsmaße des Profils
- Gesamthöhe des Profils: 160 mm
- Höhe der Frontwand (Glasnut): 110 mm
- Höhe des unteren Stützteils: 50 mm
- Höhe der unteren Vorderkante: 20 mm
- Profilbreite (oben): 60 mm

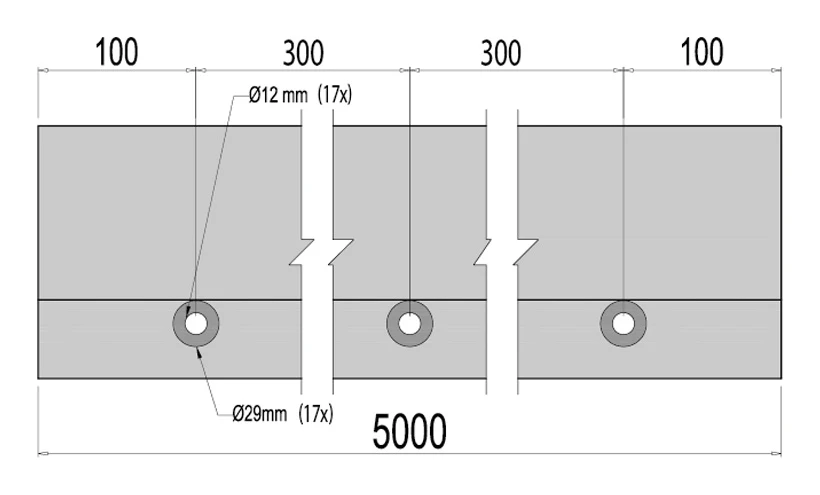

Schema der Befestigungslöcher
Das Profil verfügt über werkseitig gefertigte 17 Befestigungslöcher, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Der Lochabstand beträgt 300 mm, und die Entfernung vom Profilrand zur Achse des ersten und letzten Lochs – 100 mm. Jedes Loch hat einen Durchmesser von Ø12 mm mit einer Senkung Ø29 mm, was die Montage mit Schrauben mit Senkkopf ermöglicht. Die präzise Anordnung der Löcher beschleunigt die Installation erheblich – Bohren vor Ort entfällt.

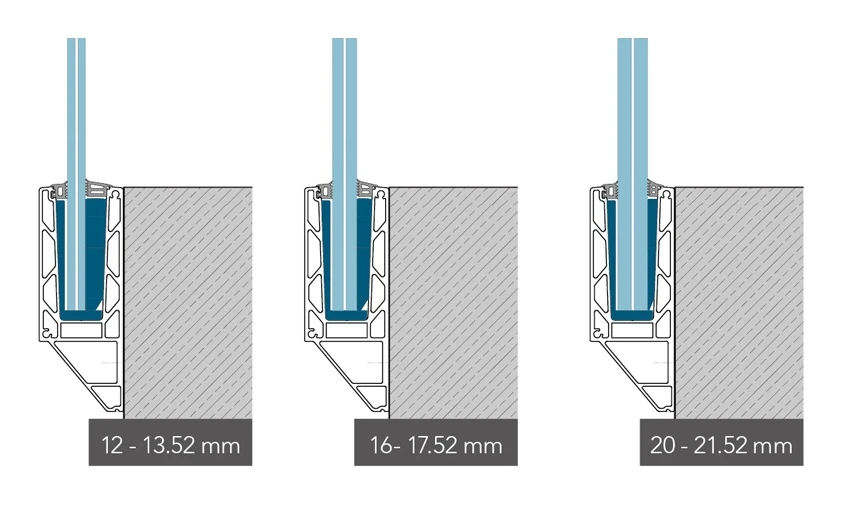

Glasdickenvarianten
Das Profil KE 120 ist mit drei Glasdickenbereichen kompatibel. Die Auswahl der entsprechenden Distanzeinlage ermöglicht eine schnelle Anpassung an das konkrete Projekt – ohne die Notwendigkeit, ein anderes Profil zu bestellen.

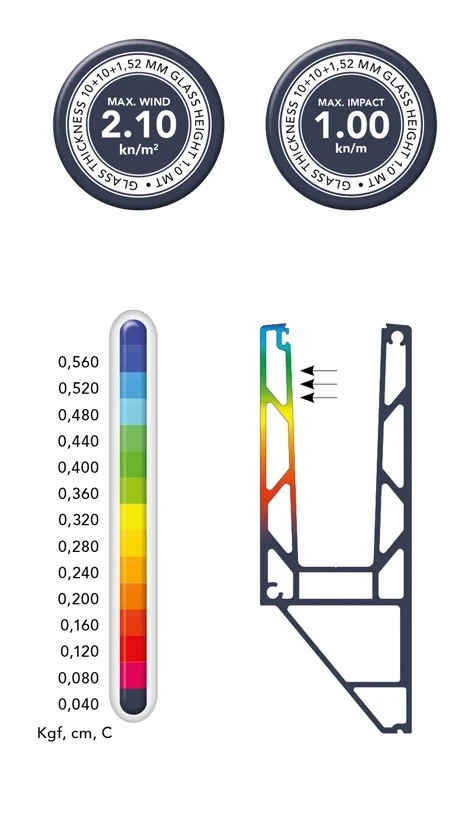

Festigkeit und Belastbarkeit
Das Profil KE 120 wurde auf Wind- und Stoßbelastungen geprüft. Für Glas mit einer Dicke von 10+10+1,52 mm und einer Höhe von 1,0 m beträgt die maximale Windlast 2,10 kN/m² und die maximale Stoßkraft – 1,00 kN/m. Die Verschiebungsergebnisse werden für ein Profil mit einer Grundlänge von 1 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, von der Basis bis zum höchsten Punkt des Profils.
Belastungstabelle für Serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas Höhe 1,0 m | Glas Höhe 1,2 m | Glas Höhe 1,0 m | Glas Höhe 1,2 m | Glas Höhe 1,0 m | Glas Höhe 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
