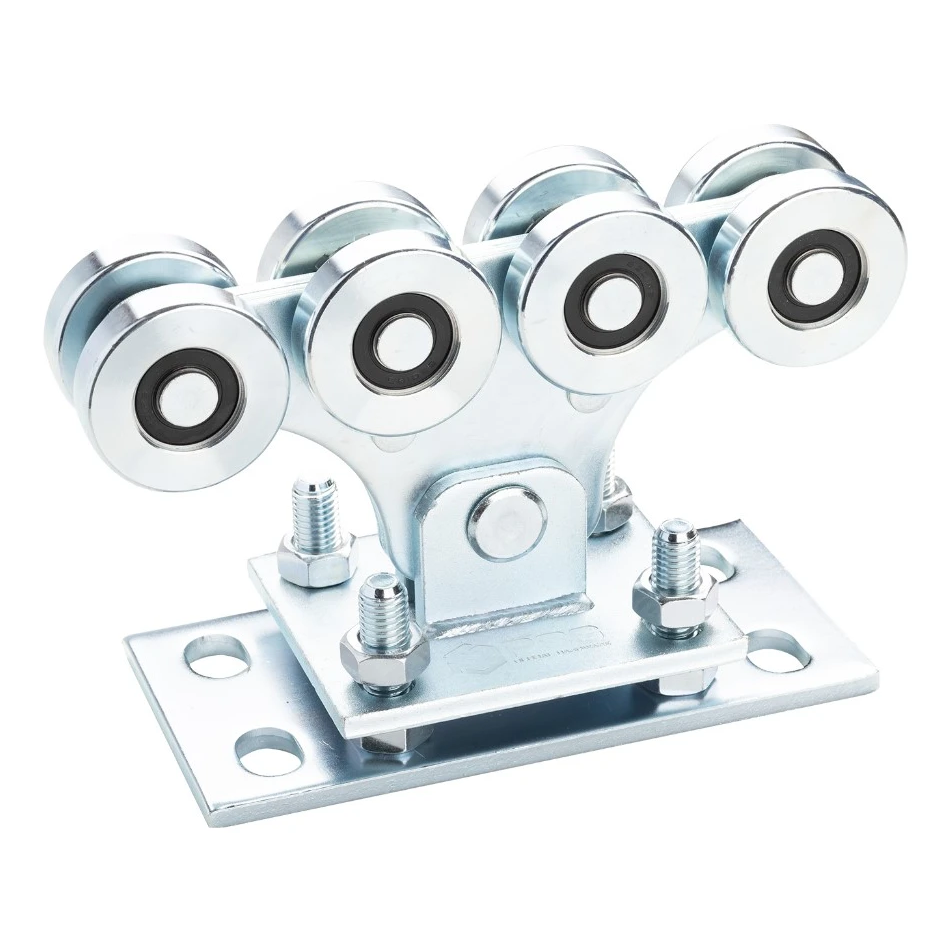

Laufwagen 68 für Schiebetor - System 68x68, Stahlrollen

Robuste Konstruktion und Korrosionsschutz

Das Gehäuse des Laufwagens ist aus hochwertigem Stahl gefertigt und durch galvanische Verzinkung vor Korrosion geschützt. Dadurch bleibt das Element vollständig widerstandsfähig gegenüber wechselnden Witterungsbedingungen — Regen, Feuchtigkeit und Temperaturschwankungen — und gewährleistet einen jahrelangen, störungsfreien Betrieb auch bei intensiver Nutzung des Tores.

Im Rollensystem werden Rillenkugellager 6201 RS mit Gummidichtung eingesetzt, die das Lagerinnere vor Verunreinigungen schützen und einen leisen, gleichmäßigen Rollenlauf sicherstellen. Die zweireihige Laufanordnung eliminiert Schrägkräfte, was die Lagerlebensdauer zusätzlich verlängert und den Rollwiderstand reduziert.

Einfache Montageeinstellung

Die Grundplattenkonstruktion mit M14-Schraubenbefestigung ermöglicht eine präzise Höheneinstellung des Laufwagens an den Fundamentankern — durch einfaches Unterlegen geeigneter Unterlegscheiben. So kann der Monteur die Toreinstellung schnell an die Gegebenheiten auf der Baustelle anpassen, ohne zusätzliche Werkzeuge oder Bauteile zu benötigen. Der Laufwagen ist kompatibel mit der Führungsschiene des Systems 68×68.

Abmessungen und technische Spezifikation

• System: 68×68
• Rollensystem: 8 Stahlrollen auf zwei Ebenen

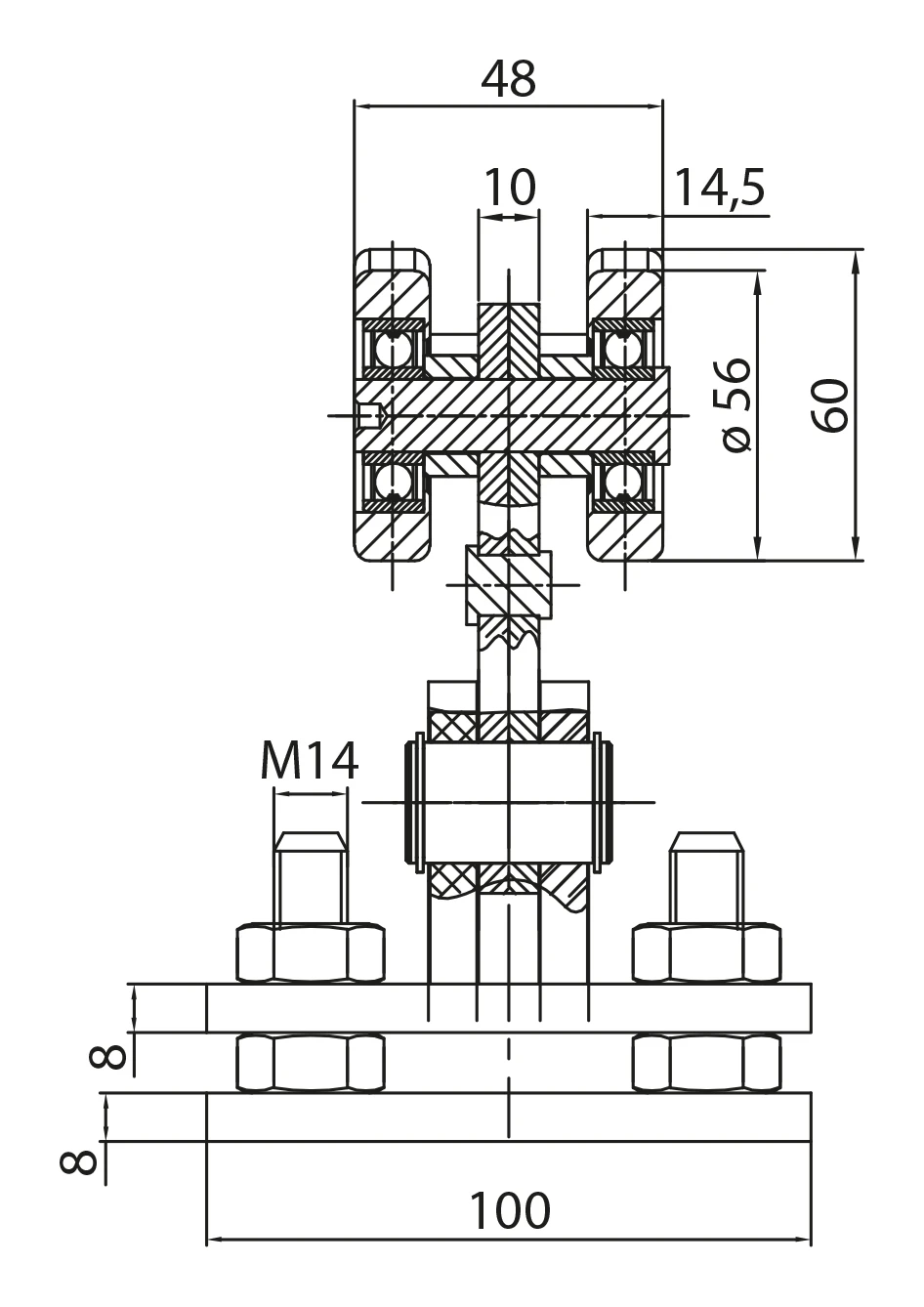

• Außendurchmesser der Rolle: 60 mm
• Arbeitsdurchmesser der Rolle (in der Nut): 56 mm
• Rollenbreite: 14,5 mm
• Lager: Rillenkugellager 6201 RS
• Material: galvanisch verzinkter Stahl

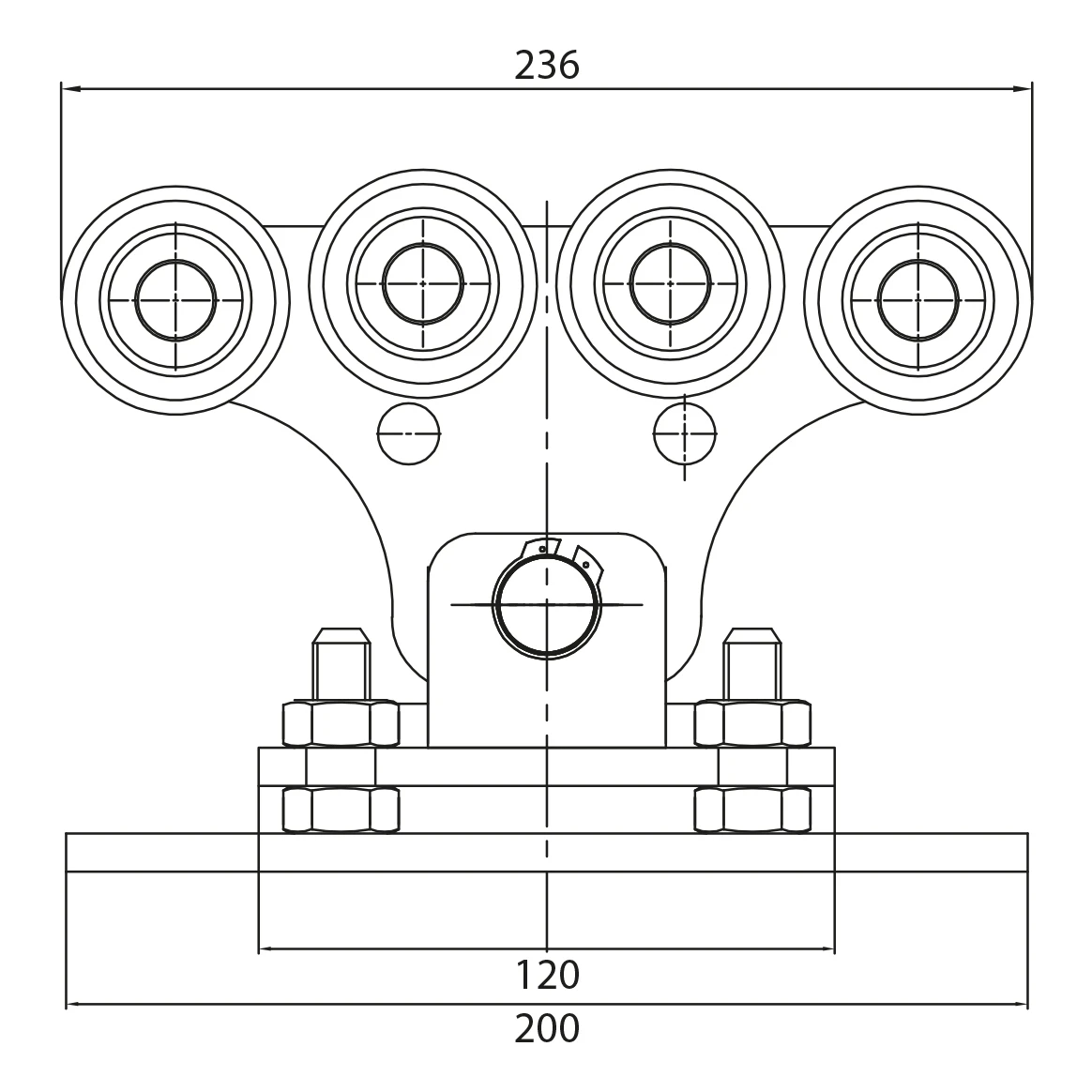

• Gesamtlänge (L): 236 mm
• Laufwagenhöhe (H): 157 mm
• Breite der Rolleneinheit: 48 mm
• Dicke der Trägerplatte: 10 mm
• Länge der Grundplatte: 200 mm
• Länge der oberen Montageplatte: 120 mm
• Breite der Grundplatte: 100 mm
• Dicke der Grundplatten: 2 × 8 mm
• Gewinde der Befestigungsschrauben: M14
• Gewicht: 5,4 kg

Vorteile für den Monteur

• Zweireihige Anordnung mit 8 Rollen — stabile Führung und gleichmäßige Lastverteilung des Torflügels
• Lager 6201 RS mit Dichtung — leiser Betrieb und Schutz vor Verunreinigungen
• Eliminierung von Schrägkräften — verlängerte Lagerlebensdauer und geringere Betriebsgeräusche
• Galvanische Verzinkung — wirksamer Korrosionsschutz für den Außeneinsatz
• Einstellung an Fundamentankern — schnelle und präzise Torausrichtung während der Montage
• Kompatibilität mit der Schiene des Systems 68×68 — zuverlässige Passgenauigkeit zum bewährten Führungssystem
