Laufwagen 70 5-rollig für Schiebetor pendelnd Stahlrollen

Zum Produkt-Feedback

Laufwagen für selbsttragende Schiebetore mit 5 Stahlrollen auf Kugellagern, kompatibel mit Schiene 70×70×4 mm. Tragfähigkeit 650 kg, schwenkbarer Mechanismus mit Höhenverstellung, Zinkschutz.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 32,04 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Std.

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 70x70x4
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 5
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 650
  • Laufsystemtyp Laufsystem

Beschreibung

Laufwagen 70 für Schiebetor – 5-rollig schwenkbar, Stahlrollen

Laufwagen 70 ist ein robustes, 5-rolliges Laufelement für selbsttragende Schiebetore. Die schwenkbare Konstruktion mit einem Zapfen, der den Wagen mit der Grundplatte verbindet, sorgt für eine selbsttätige Anpassung an das Schienenprofil – das gewährleistet einen reibungslosen und störungsfreien Betrieb des Tores auch bei hohen Belastungen von bis zu 650 kg.

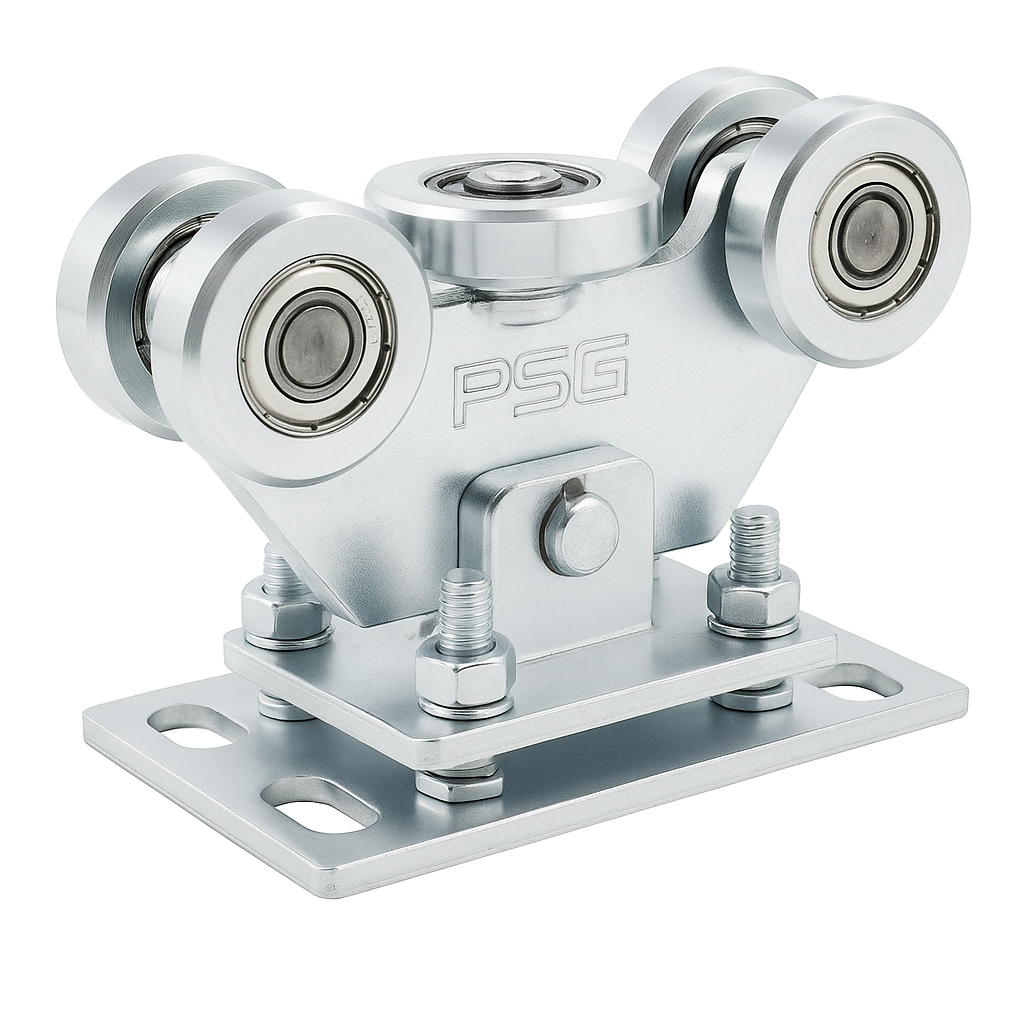

Laufwagen 70 mit 5 Stahlrollen – perspektivische Ansicht
Laufwagen 70 mit 5 Stahlrollen – perspektivische Ansicht

Aufbau und Funktionsprinzip

Der Laufwagen ist mit 5 Stahlrollen ausgestattet, darunter eine Horizontalrolle, die mit einer Führungsschiene der Abmessung 70×70×4 mm zusammenarbeiten. Alle Rollen sind auf Kugellagern gelagert, was einen geringen Rollwiderstand und einen leisen Betrieb gewährleistet. Der Schwenkmechanismus ermöglicht ein Kippen des Wagens gegenüber der Montageplatte – dadurch werden kleine Unebenheiten und Durchbiegungen der Schiene ausgeglichen und die Last gleichmäßig auf alle Rollen verteilt.

Die Höheneinstellung erfolgt über Schrauben in der Grundplatte, was eine präzise Ausrichtung des Tores während der Montage ermöglicht. Die gesamte Konstruktion ist mit einer Zinkbeschichtung versehen, die die Stahlteile vor Korrosion schützt und einen langlebigen Einsatz im Außenbereich sicherstellt.

Technische Daten

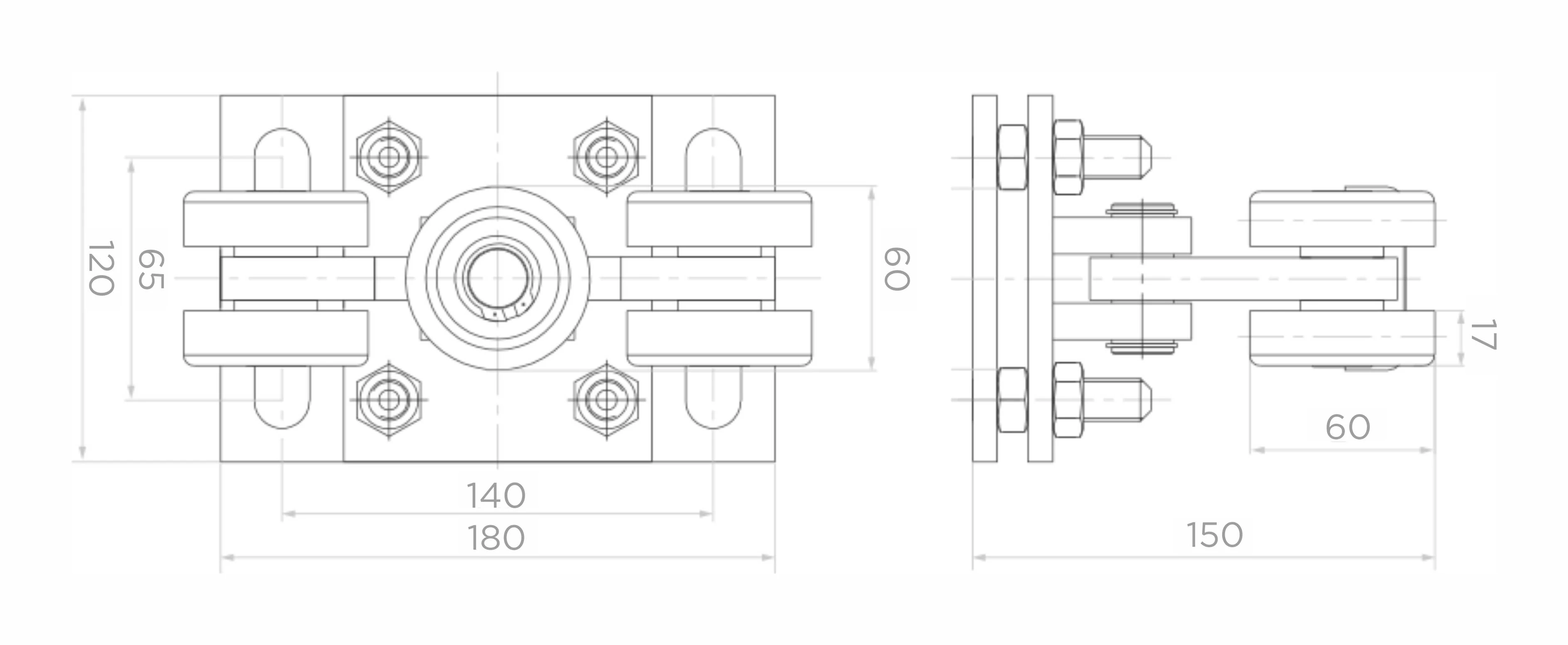

Technische Zeichnung des Laufwagens 70 mit Maßangaben
Technische Zeichnung des Laufwagens 70 mit Maßangaben
  • Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
  • Rollenmaterial: Stahl mit Kugellagern
  • Kompatible Schiene: 70×70×4 mm
  • Maximale Belastung: 650 kg
  • Höhe (H): 150 mm
  • Grundplattenabmessungen (B × L): 180 × 120 mm
  • Montagelochbild der Grundplatte: 140 × 65 mm
  • Seitentiefe: 150 mm
  • Gehäusebreite: 60 mm
  • Grundplattendicke: 17 mm
  • Gewicht: 5,7 kg
  • Volumen: 5243 cm³
  • Korrosionsschutz: Verzinkung
  • Verbindungstyp mit Grundplatte: Schwenkzapfen
  • Höheneinstellung: ja – über Schrauben
  • EAN: 5901289674546

Anwendung und Montage

Der Laufwagen ist für professionelle Installationen selbsttragender Schiebetore mit einem Torflügelgewicht von bis zu 650 kg ausgelegt. Dank der schwenkbaren Konstruktion und der Höheneinstellung ist die Montage schnell durchführbar und erfordert kein perfekt nivelliertes Fundament – der Installateur kann während der Torausrichtung präzise Korrekturen vornehmen. Die Montagebohrungen in der Grundplatte ermöglichen eine sichere Verankerung im Untergrund mit handelsüblichen Schrauben.
