Laufwagen 70 für Schiebetor – 5-rollig, Stahlrollen
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

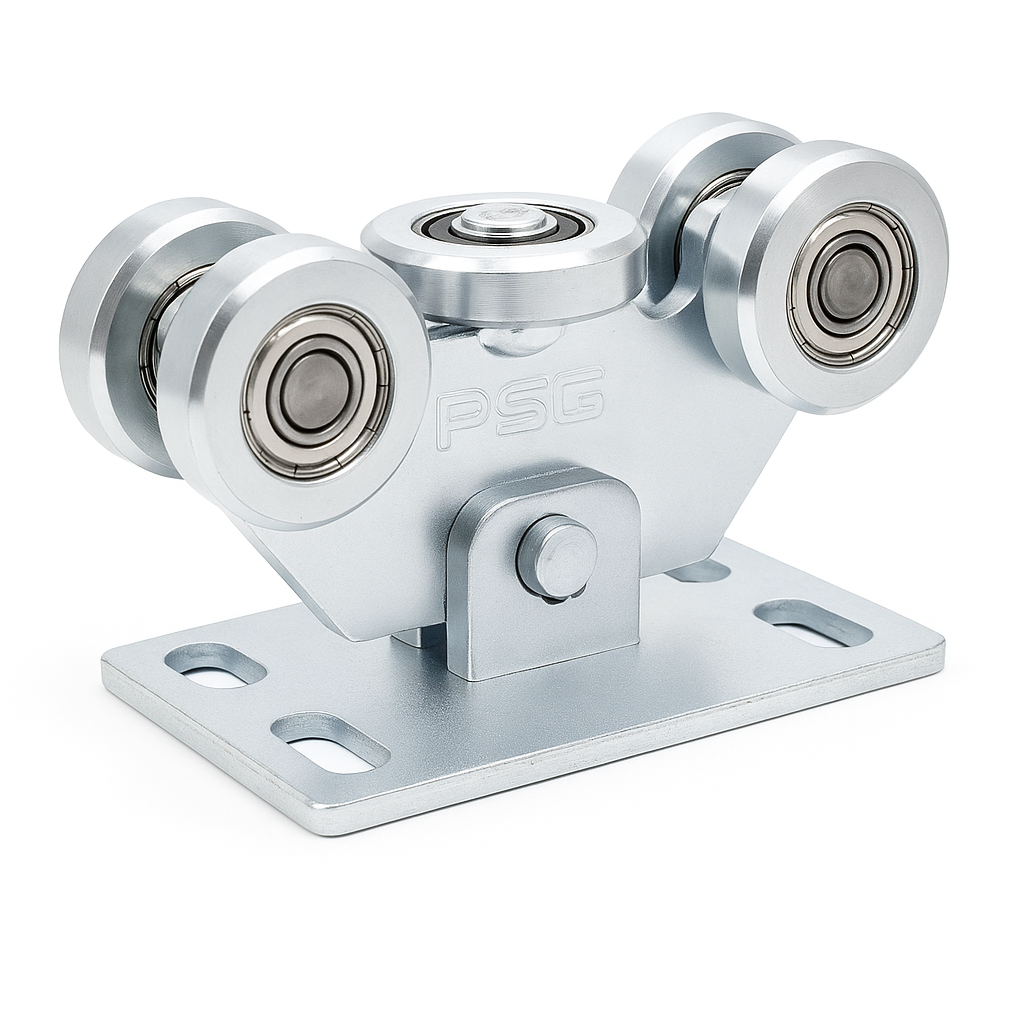

Laufwagen 70 für Schiebetor – 5 Stahlrollen, 650 kg
Der Laufwagen 70 ist ein robustes, 5-rolliges Laufelement für freitragende Schiebetore. Die Pendelkonstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden – sorgt dafür, dass er sich automatisch an das Schienenprofil anpasst und so einen gleichmäßigen und leisen Lauf auch bei hohen Belastungen gewährleistet.
Der Laufwagen ist mit 4 vertikalen und 1 horizontalen Rolle ausgestattet, alle aus Stahl gefertigt. Die Lager sorgen für minimalen Rollwiderstand und eine lange Betriebslebensdauer. Die gesamte Konstruktion ist verzinkt, was eine hohe Korrosionsbeständigkeit garantiert und einen problemlosen Einsatz im Außenbereich bei wechselnden Witterungsbedingungen ermöglicht.
Das Produkt ist kompatibel mit einer Führungsschiene der Abmessung 70×70×4 mm und trägt eine maximale Last von 650 kg, was es sowohl für Tore mit Standardgewicht als auch für schwerere Industriekonstruktionen geeignet macht.

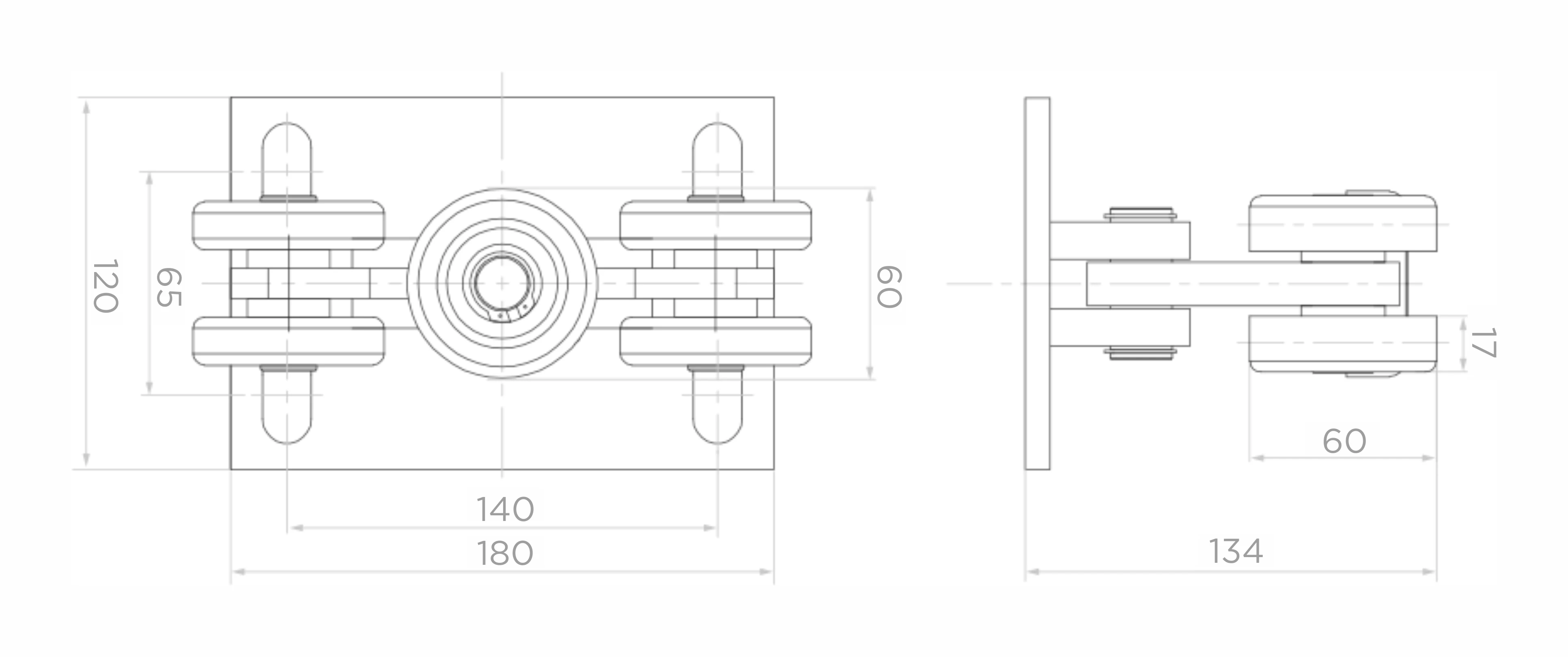

Abmessungen und technische Parameter
- Anzahl der Rollen: 5 (4 vertikal + 1 horizontal)
- Rollenmaterial: Stahl
- Oberflächenbehandlung: Verzinkung
- Maximale Traglast: 650 kg
- Kompatible Schiene: 70×70×4 mm
- Abmessungen der Grundplatte: 180 × 120 mm
- Rollenabstand (Breite): 140 mm
- Abstand der Rollenachse von der Mitte: 65 mm
- Höhe der Rollenachse über der Grundplatte: 60 mm
- Gesamttiefe (H): 134 mm
- Stärke der Grundplatte: 17 mm
- Breite der Pendelhalterung: 60 mm
- Konstruktion: pendelnd (Zapfen zur Grundplattenverbindung)
- Gewicht: 5,68 kg
- EAN: 5901289674492
Die Grundplatte verfügt über Langloch-Montagebohrungen, die eine Positionsjustierung des Laufwagens während der Installation ermöglichen. Dadurch kann der Montagebetrieb die Laufwagen präzise relativ zur Schiene und zum Torflügel ausrichten, was einen optimalen Betrieb des gesamten Schiebesystems gewährleistet.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 650 |
| Laufschienengröße | 70x70x4 |
| Produkttyp | Einzelwagen |
| Laufsystemtyp | Laufsystem |
