Laufwagen-Paket 80 (10-rollig, Nylonrollen) KIT für Schiebetor mit Zubehör

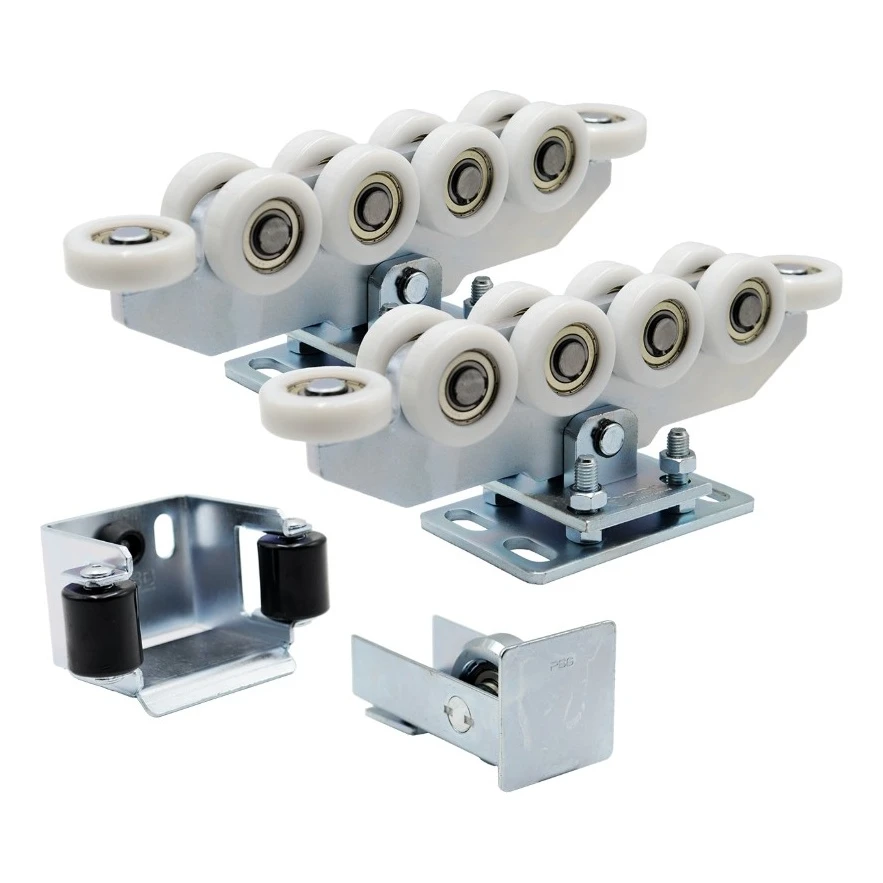

Das PSG Laufwagenpaket mit Zubehör ist ein komplettes Montageset für freitragende Schiebetore, ausgelegt für die Schiene 80 × 80 × 5 mm. Das Set enthält zwei 10-Rollen-Laufwagen mit Nylonrollen, einen Einlaufhalter mit Führungsrollen sowie eine Einlaufrolle – alles, was ein Montageteam benötigt, um ein Tor schnell, sicher und ohne zusätzliche Einkäufe zu installieren.

Lieferumfang

• 2 × 10-Rollen-Laufwagen — mit Nylonrollen (darunter zwei horizontale), für einen leisen und gleichmäßigen Torlauf
• 1 × Einlaufhalter — aus Stahl, mit zwei Führungsrollen aus Kunststoff, stabilisiert das Tor im geschlossenen Zustand
• 1 × Einlaufrolle — wird am Anfang der Schiene montiert und schützt die Laufwagen vor Schnee und Eis
• Montageschrauben im Lieferumfang enthalten

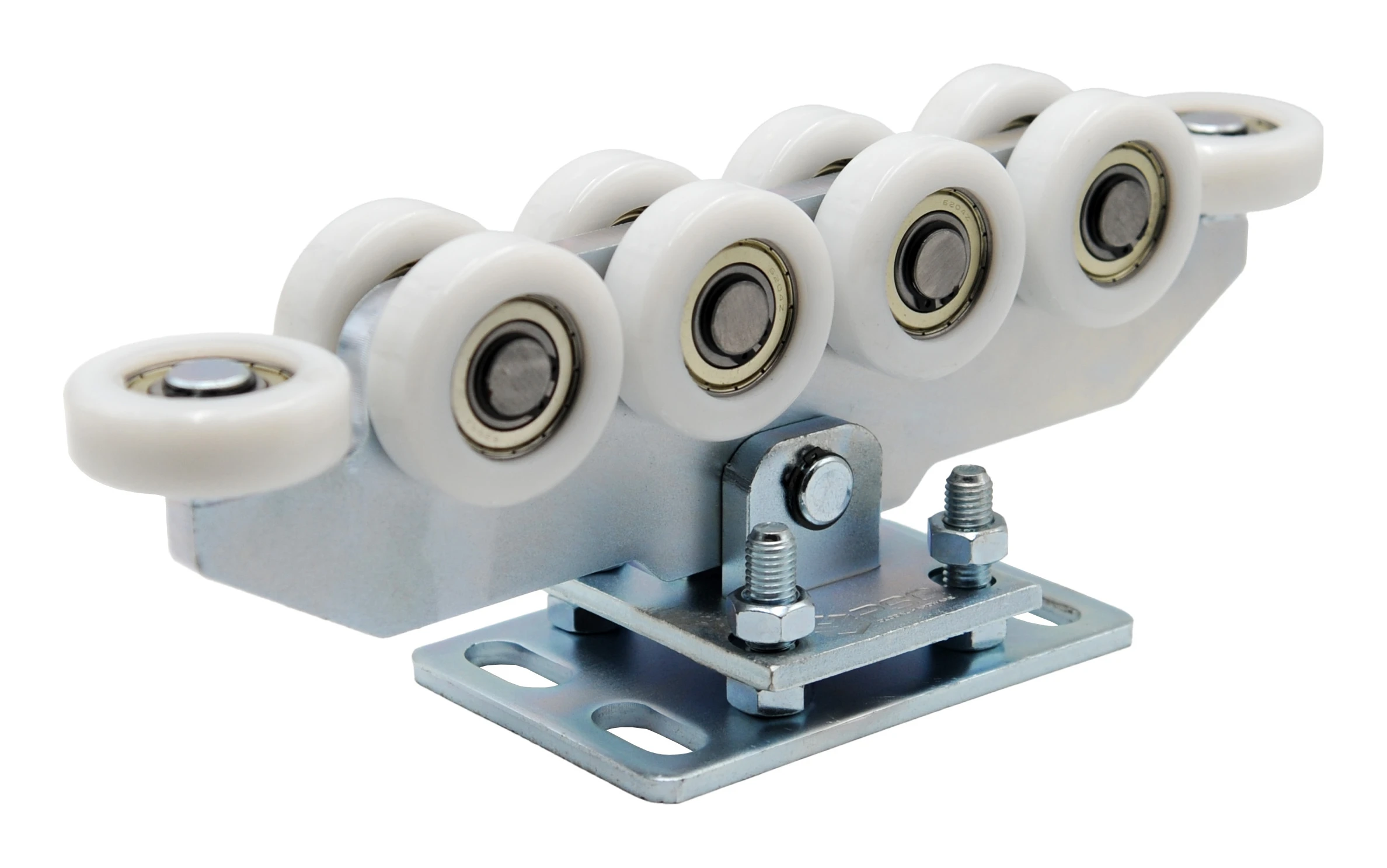

10-Rollen-Laufwagen

Jeder Laufwagen ist mit 10 Nylonrollen (darunter zwei horizontale) ausgestattet, die Reibung minimieren und Geräusche beim Verschieben des Tores reduzieren. Die schwenkbare Konstruktion der Verbindung zwischen Grundplatte und Zapfen ermöglicht ein leichtes Kippen des Laufwagens, wodurch Bodenunebenheiten und wechselnde Belastungen ausgeglichen werden – Spannungen werden reduziert und die Lebensdauer des gesamten Systems verlängert. Der Mechanismus zur Höhenverstellung mittels Schrauben ermöglicht eine präzise Anpassung der Laufwagen an die Torkonstruktion während der Montage. Die maximale Belastung eines Laufwagens beträgt 900 kg, sodass das Set auch bei schweren Industrietoren zuverlässig funktioniert.

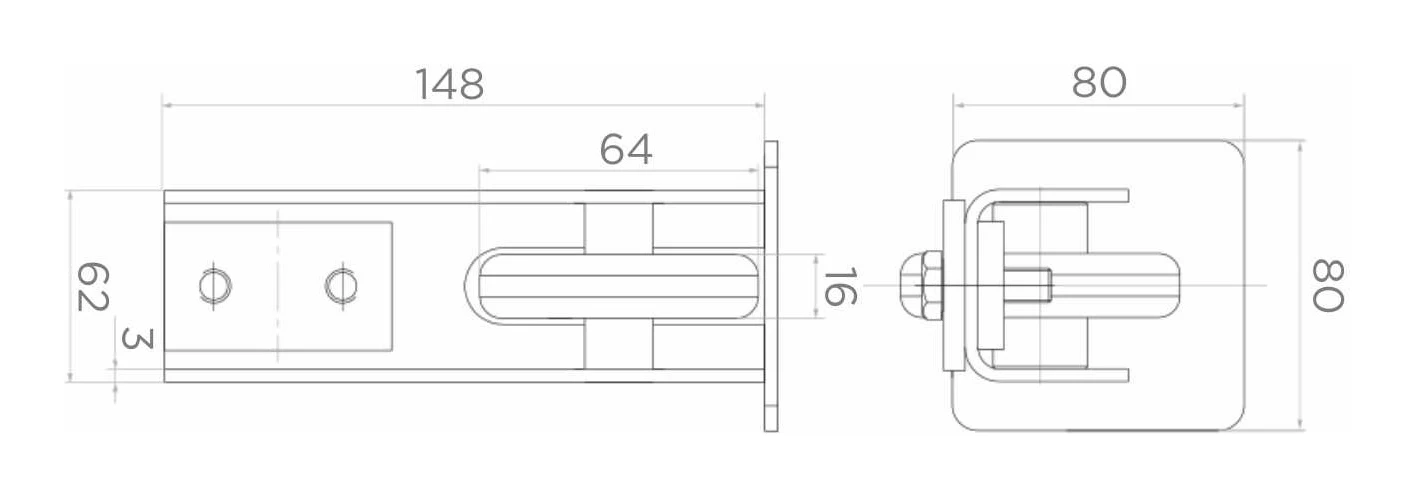

Einlaufrolle – Abmessungen und Aufbau

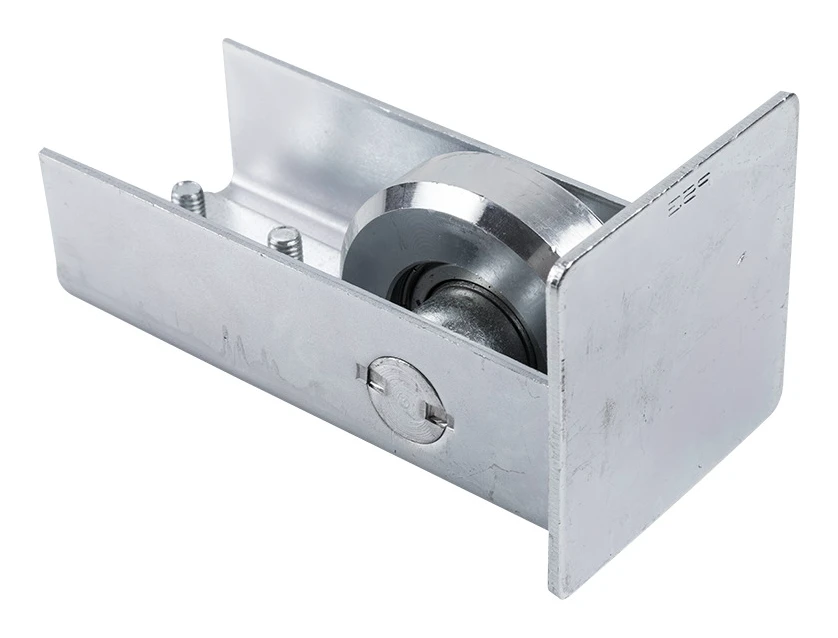

Die Einlaufrolle wird am Anfang der Schiene montiert und übernimmt eine Schutzfunktion – sie führt das Tor auf die Laufwagen und schützt diese gleichzeitig vor Vereisung und Verschmutzung. Dadurch arbeitet das System auch unter schwierigen Witterungsbedingungen reibungslos.

• Gesamtlänge: 148 mm
• Länge der Rollenöffnung: 64 mm
• Breite des eingeschobenen Profils: 62 mm
• Rollenbreite: 16 mm
• Blechstärke: 3 mm
• Frontblech: 80 × 80 mm
• Für Schiene: 80 × 80 × 5 mm
• Oberfläche: verzinkt

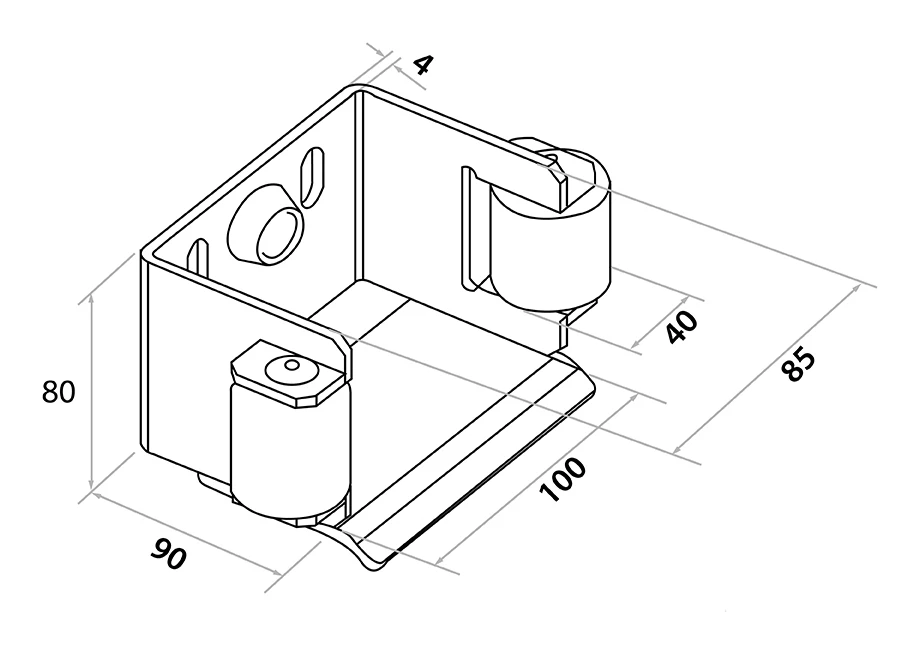

Einlaufhalter – Abmessungen und Aufbau

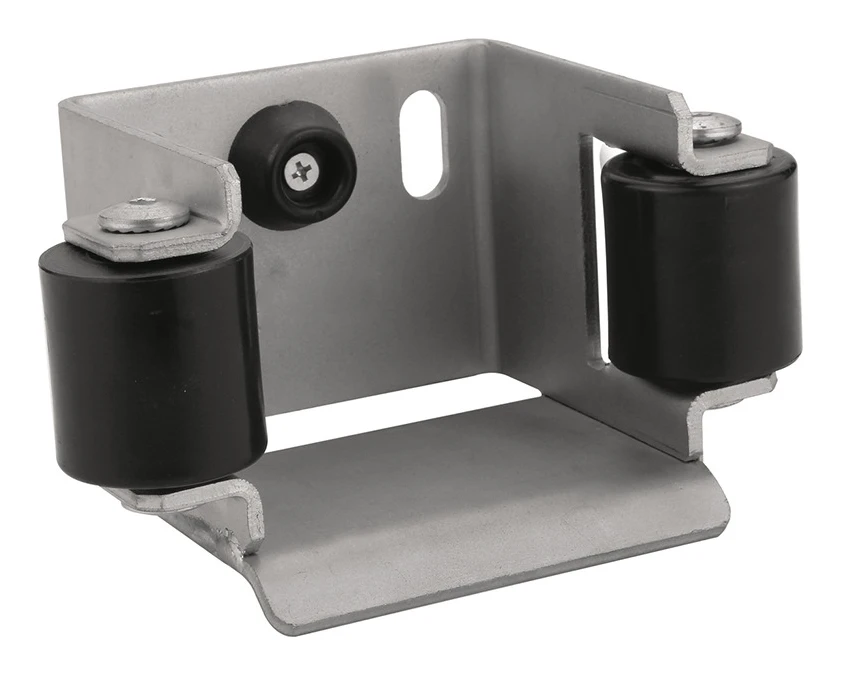

Der Stahl-Einlaufhalter wird am Pfosten montiert und stabilisiert das Tor im geschlossenen Zustand, während er gleichzeitig das Torgewicht auf zusätzliche Konstruktionselemente verteilt. Zwei Führungsrollen aus Kunststoff sorgen für eine präzise Torführung und reduzieren den Verschleiß der Laufwagen.

• Höhe der Montageplatte: 80 mm
• Breite der Montageplatte: 90 mm
• Gesamttiefe: 100 mm
• Lichte Weite zwischen den Rollen: 85 mm
• Höhe der Führungsrollen: 40 mm
• Blechstärke: 4 mm
• Lochabstand der Montagebohrungen: 70 mm
• Abmessungen der Montagebohrung (Langloch): 25 × 10 mm
• Für Schiene: 80 × 80 × 5 mm
• Oberfläche: verzinkt

Technische Spezifikation des Sets

• Verwendungszweck: freitragendes Schiebetor
• Laufwagentyp: 80 (10-Rollen)
• Rollenmaterial: Nylon (Kunststoff)
• Anzahl der Rollen pro Laufwagen: 10 (davon 2 horizontal)
• Kompatible Schiene: 80 × 80 × 5 mm
• Max. Belastung pro Laufwagen: 900 kg
• Höhenverstellung: ja (Regulierschrauben)
• Oberfläche: verzinkt
• Marke: PSG
• Gewicht des Sets: 21 kg

Auswahl des Laufwagenabstands

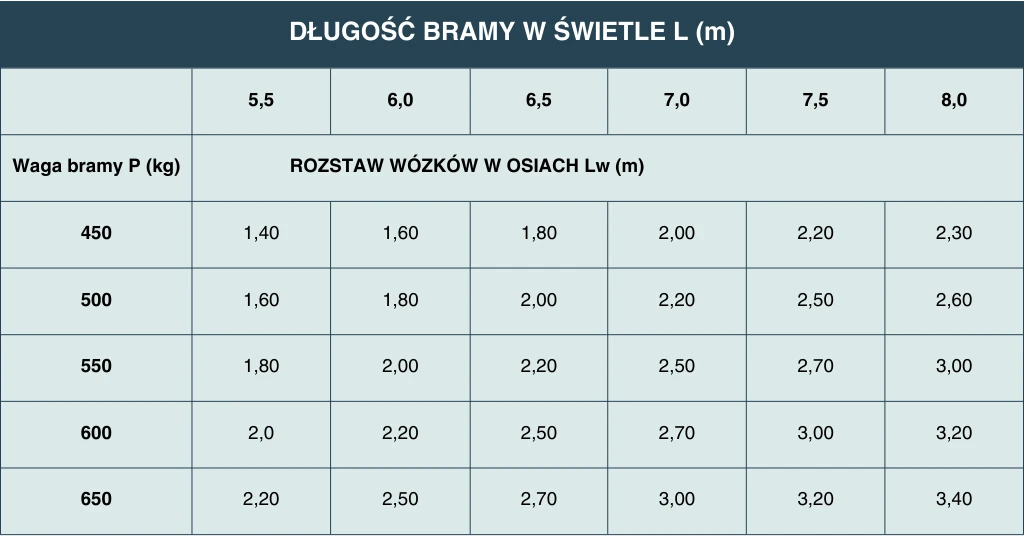

Der optimale Abstand der Laufwagen hängt von der lichten Torbreite und dem Torgewicht ab. Die folgende Tabelle erleichtert die schnelle Auswahl des optimalen Laufwagenabstands in der Achse (Lw) für Tore mit einer Breite von 5,5 m bis 8,0 m und einem Gewicht von 450 kg bis 650 kg.

Alle Komponenten des Sets sind verzinkt, was einen wirksamen Korrosionsschutz und eine lange Lebensdauer auch unter schwierigen Witterungsbedingungen gewährleistet. Produkte der Marke PSG sind bewährte Lösungen für professionelle Montagebetriebe und garantieren Zuverlässigkeit sowie Wiederholgenauigkeit bei der Montage.
