Laufwagen-Paket 80 (8-rollig. Nylonrollen) KIT für Schiebetore mit Zubehör

Hauptvorteile des Sets

• Tragfähigkeit bis zu 700 kg – zuverlässiger Betrieb auch bei sehr schweren Industrietoren
• 8 Nylonrollen (davon zwei horizontal) – leiser und gleichmäßiger Torlauf unter hoher Belastung
• Schwenkbare Konstruktion der Laufwagen – passt sich automatisch der Fahrbahn des Tores an, minimiert Spannungen und verlängert die Lebensdauer der Komponenten
• Höhenverstellung – eingebaute Schrauben ermöglichen eine präzise Anpassung des Laufwagens an die Torparameter
• Galvanische Verzinkung – wirksamer Korrosionsschutz bei wechselnden Witterungsbedingungen
• Vollständiges Set mit Zubehör – schnelle Montage ohne zusätzliche Teile kaufen zu müssen

Schwenkbare Konstruktion des Laufwagens

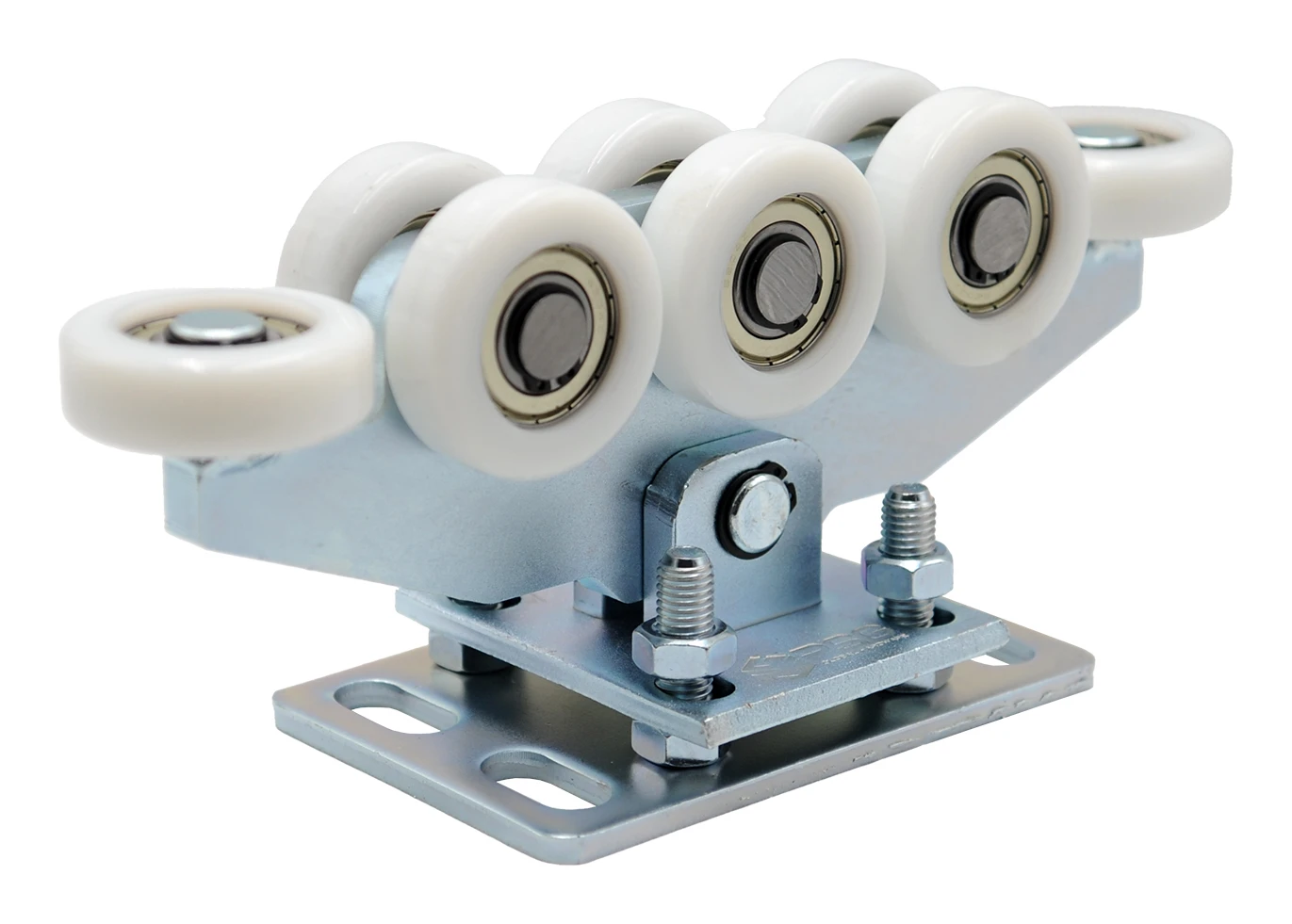

Jeder Laufwagen ist mit einem Zapfen ausgestattet, der den Korpus mit der Montagebasis verbindet, sodass sich der Mechanismus frei an die Fahrbahn des Tores anpassen kann. Die schwenkbare Aufhängung reduziert Spannungen, die während des Betriebs entstehen – insbesondere bei hohen Lasten und intensivem Einsatz. Diese Lösung verlängert die Lebensdauer der Laufwagen, Rollen und der Führungsschiene erheblich. Die Nylonrollen sorgen für leisen und gleichmäßigen Lauf, während zwei zusätzliche horizontale Rollen die seitliche Stabilität der Konstruktion gewährleisten und Spiel sowie Vibrationen auch bei schnellem Torlauf eliminieren.

Enthaltenes Zubehör

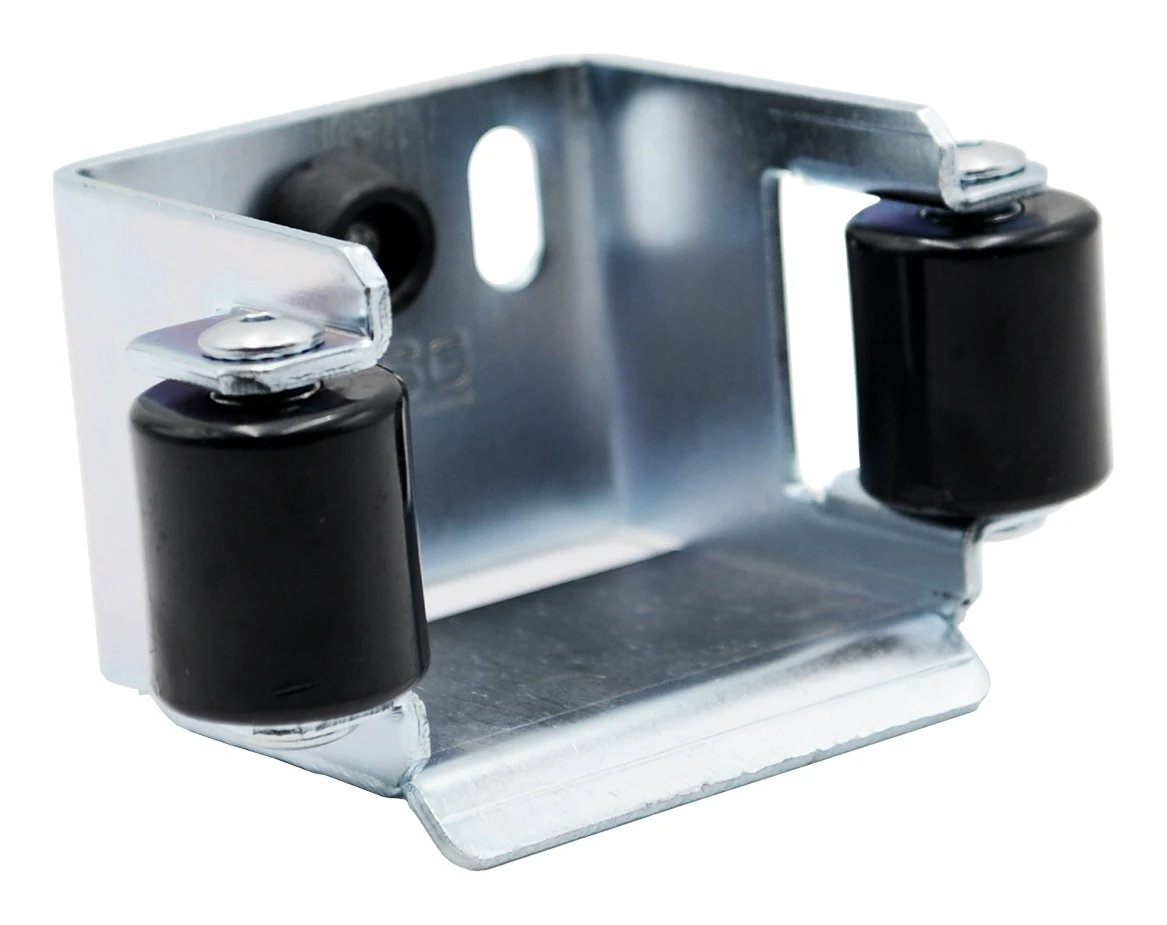

Der Einfahrhalter stabilisiert das Tor nach dem Schließen und verteilt dessen Gewicht auf eine größere Anzahl von Elementen, was die Betriebsdauer der Laufwagen erheblich verlängert. Er ist mit zwei Kunststoffrollen ausgestattet, die das Tor einführen – der Abstand zwischen den Rollen beträgt 88 mm. Der Halter ist für die Schiene 80 × 80 mm ausgelegt, mit einem Lochabstand von 70 mm und den Abmessungen der Regulierungsöffnung 25 × 10 mm.

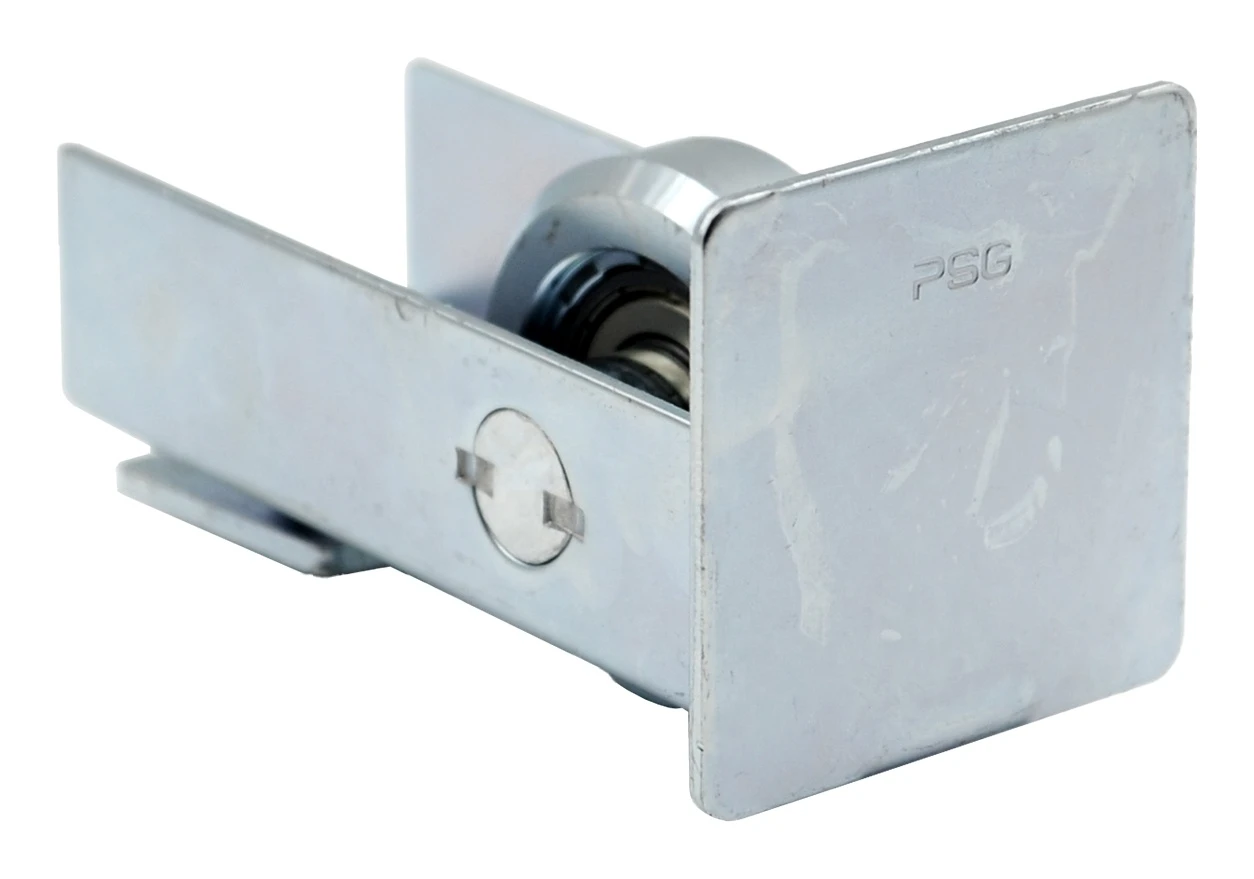

Die Einfahrrolle mit Abschluss ist ein verzinktes Stahlelement, das am Anfang der Schiene des Schiebtores montiert wird. Die Rolle fährt in den am Pfosten befestigten Einfahrhalter ein, verteilt das Torgewicht auf zusätzliche Auflagepunkte und sorgt für Stabilisierung nach dem Schließen. Geeignet für die Schiene 80 × 80 × 5 mm, wird komplett mit Montageschrauben geliefert.

Technische Spezifikation

• Typ: Laufwagenpaket 80
• Verwendungszweck: freitragende Schiebtore
• Rollentyp: Nylon
• Rollenanzahl: 8 (davon 2 horizontal)
• Kompatible Schiene: 80 × 80 × 5 mm
• Maximale Laufwagenbelastung: 700 kg
• Korrosionsschutz: galvanische Verzinkung
• Höhenverstellung: ja (Regulierschrauben)
• Konstruktion: schwenkbar (selbstanpassend)
• Gewicht des Sets: 19 kg
• Verpackungsvolumen: 16 524 cm³

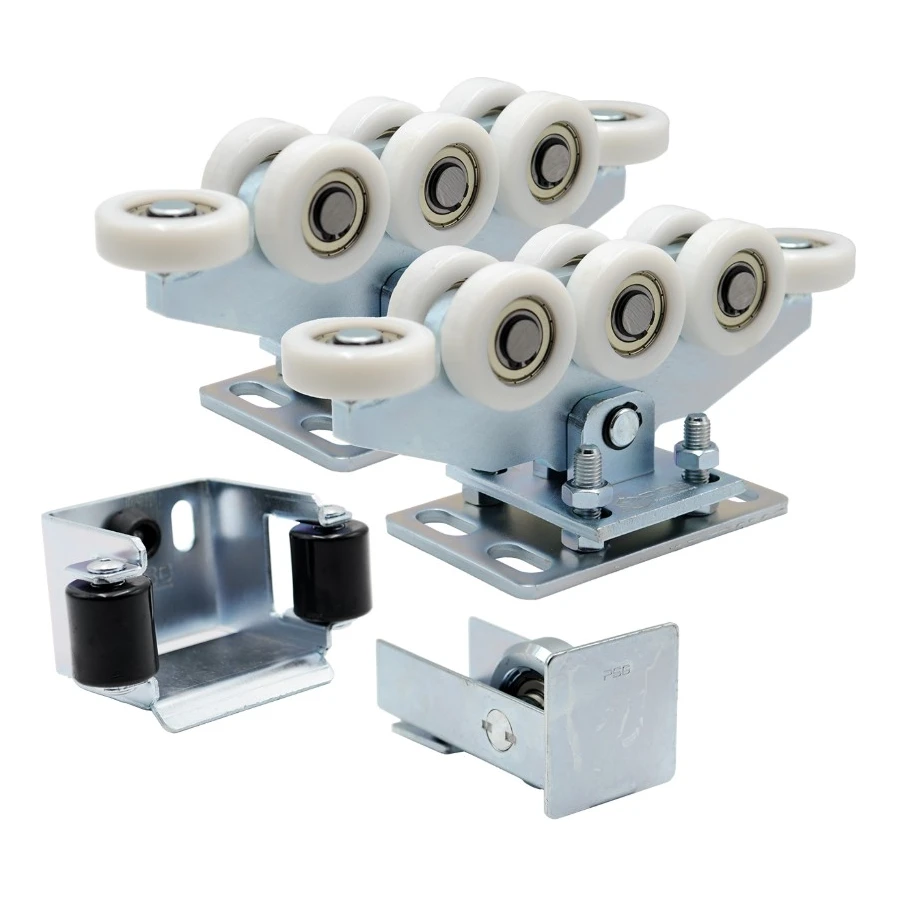

Lieferumfang

• 8-rolliger Laufwagen mit Nylonrollen – 2 Stk.
• Einfahrhalter (Rollenabstand 88 mm, Lochabstand 70 mm) – 1 Stk.
• Einfahrrolle mit Abschluss für Schiene 80 × 80 × 5 mm inkl. Montageschrauben – 1 Stk.
