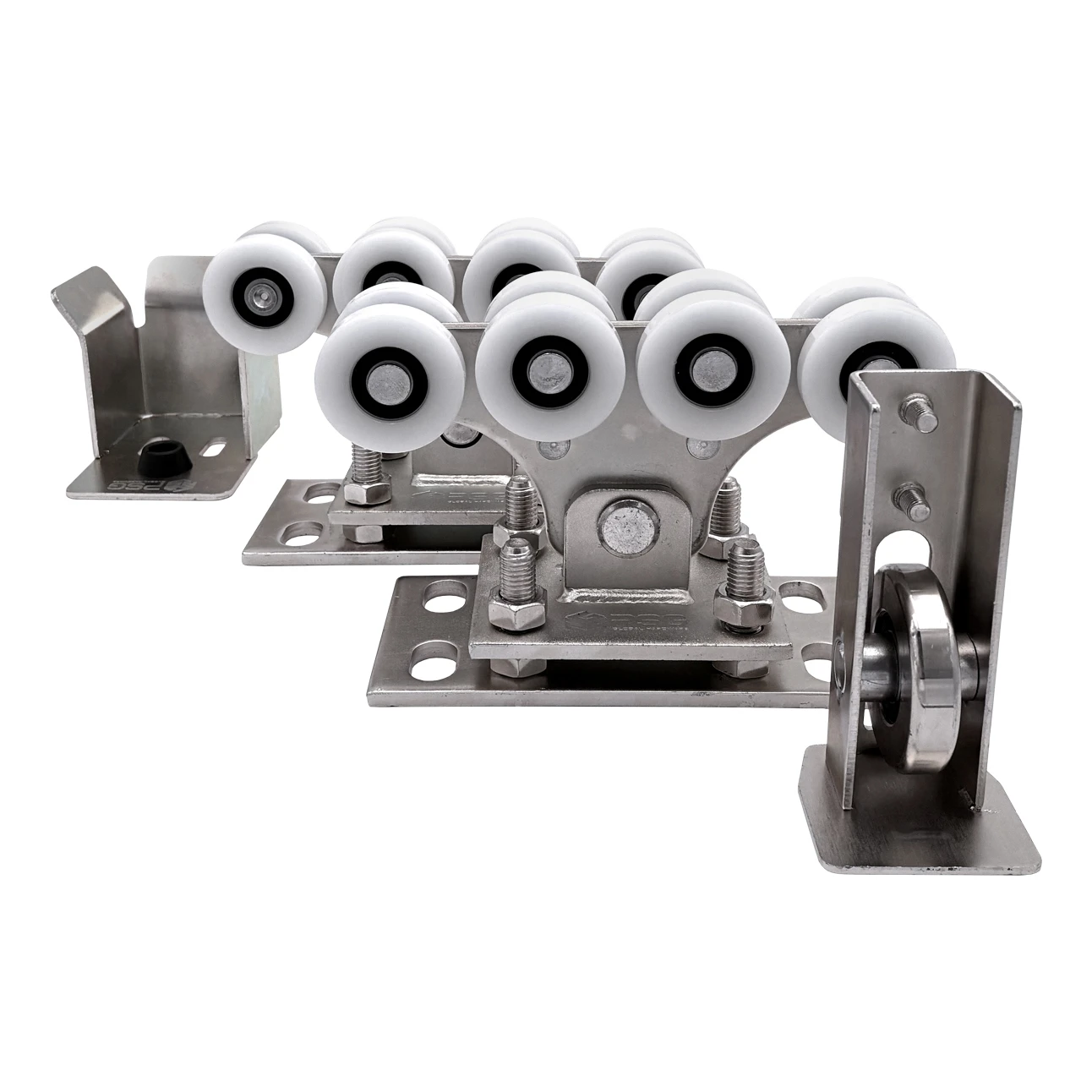

Laufwagen-Paket für Profil 68x68 mm mit Kunststoffrollen, mit Auflaufrolle und Auflaufhalter

Lieferumfang

• Laufwagen — 2 Stk.
• Auflaufrolle — 1 Stk.
• Auflaufhalter (Auflaufgehäuse) — 1 Stk.

Das Set stellt die komplette Ausstattung des Laufsystems für ein freitragendes Schiebetor dar — die Elemente werden einfach am Fundament und am Pfosten montiert, um ein voll funktionsfähiges Schiebesystem zu erhalten.

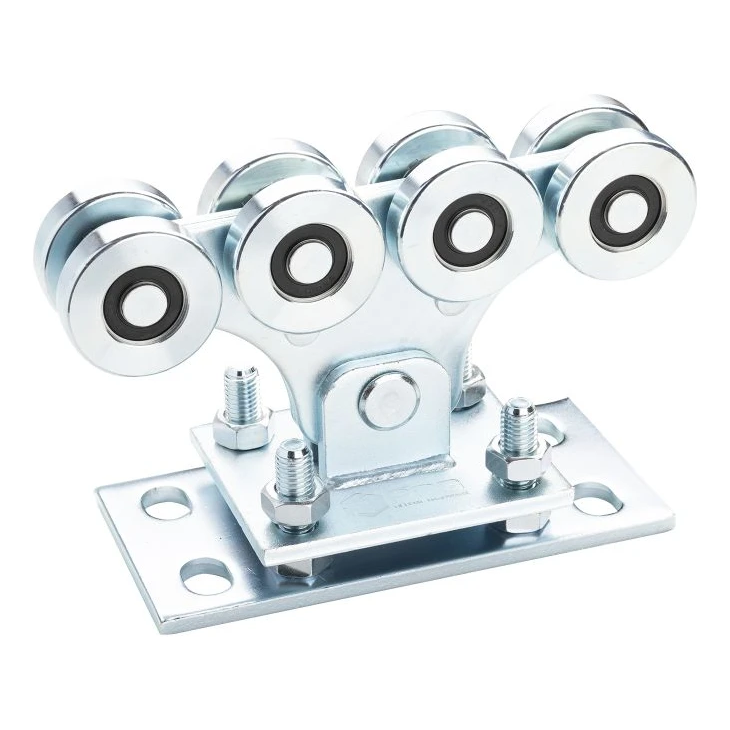

Laufwagen — das Herzstück des Systems

Die beiden Laufwagen übernehmen die Führung und Abstützung des Torflügels. Jeder ist mit 8 Kunststoffrollen auf zwei Ebenen ausgestattet, was eine gleichmäßige Führung und Stabilisierung des Flügels gewährleistet. Die Kunststoffrollen laufen leise und erfordern keine häufige Schmierung; die Kugellager 6201 RS mit Gummidichtung garantieren geringen Rollwiderstand und Schutz vor Verschmutzungen.

Technische Daten des Laufwagens

• Konstruktionsmaterial: galvanisch verzinkter Stahl
• Laufsystem: 8 Kunststoffrollen auf zwei Ebenen
• Lager: Kugellager 6201 RS
• System: 68×68 mm
• Abmessungen der Grundplatte: 200 × 100 × 8 mm
• Gesamtbreite des Rollensystems: 48 mm
• Rollenrolldurchmesser: 56 mm
• Rollenaußendurchmesser: 60 mm
• Breite einer einzelnen Rolle: 14,5 mm
• Stärke des Mittelträgers: 10 mm
• Gewinde der Regulierschrauben: M14
• Stärke der Grundplatten: 2 × 8 mm
• Höhe des Laufwagens: 157 mm
• Rollendurchmesser: 68 mm

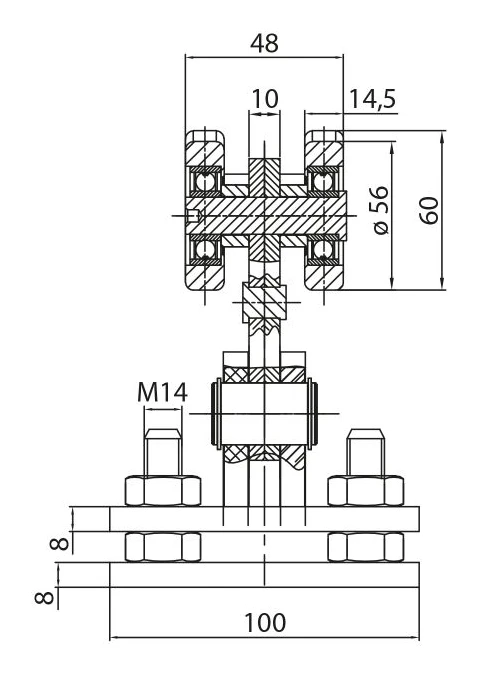

Die Maßzeichnung zeigt einen Schnitt des Laufwagens mit den wichtigsten Abmessungen. Die zweireihige Rollenanordnung sorgt für optimale Kraftverteilung, und die doppelte Grundplatte mit M14-Schraubenregulierung ermöglicht eine präzise Einstellung von Höhe und Lot des Torflügels nach der Montage.

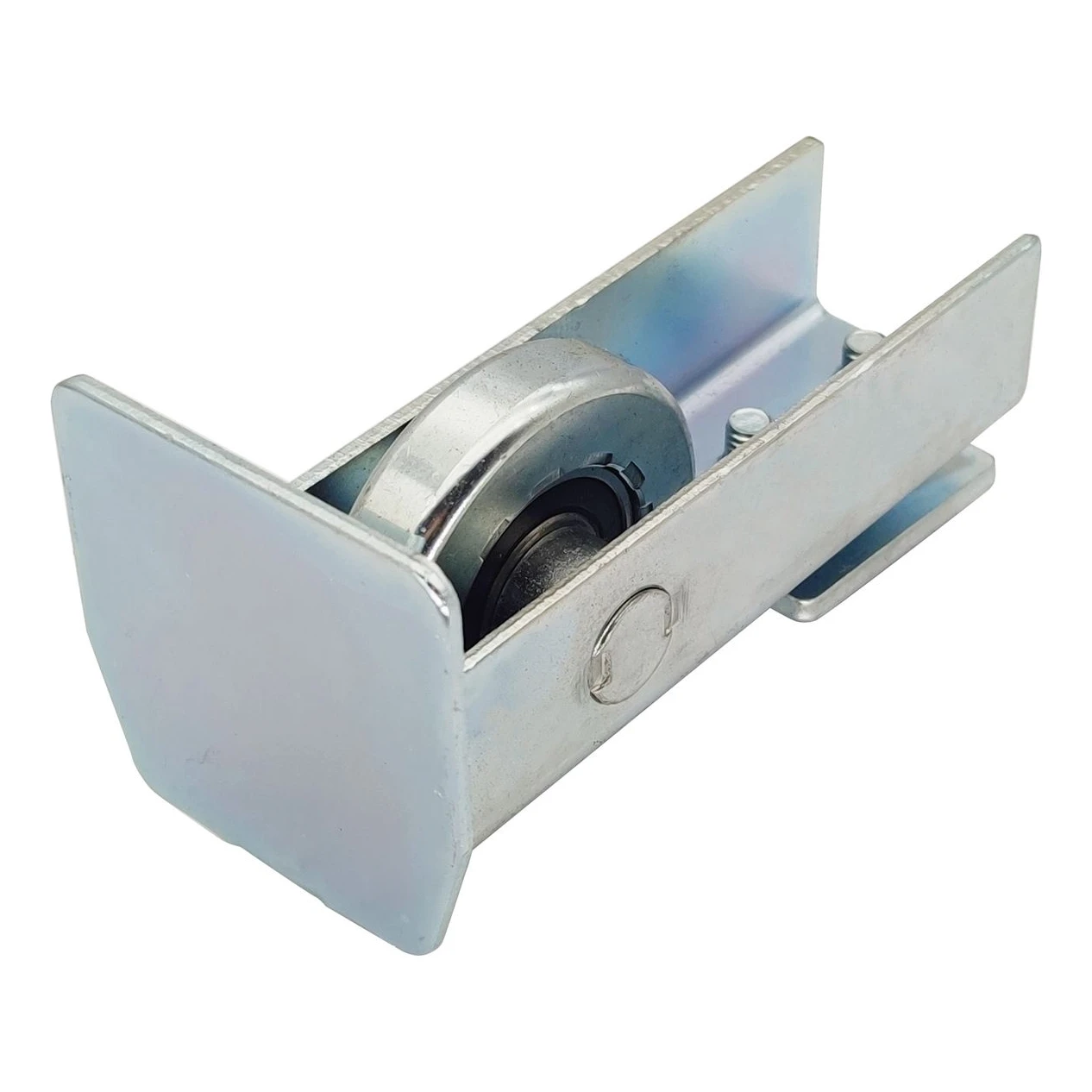

Auflaufrolle — Stabilisierung und Schutz

Die Auflaufrolle wird am Anfang der freitragenden Laufschiene montiert. Ihre verzinkte Stahlkonstruktion nimmt einen Teil der Last auf und stabilisiert den Torflügel, was den Betrieb des Tores verbessert. Sie arbeitet mit dem Auflaufhalter am Pfosten zusammen und erleichtert so sicheres Schließen und reduziert Vibrationen. Die Auflaufrolle vermindert zudem den Verschleiß der Laufwagen und minimiert im Winter den Einfluss von Schnee und Eis auf den Torlauf.

• Kompatibilität: System 68×68 mm
• Oberfläche: verzinkt — Korrosionsschutz

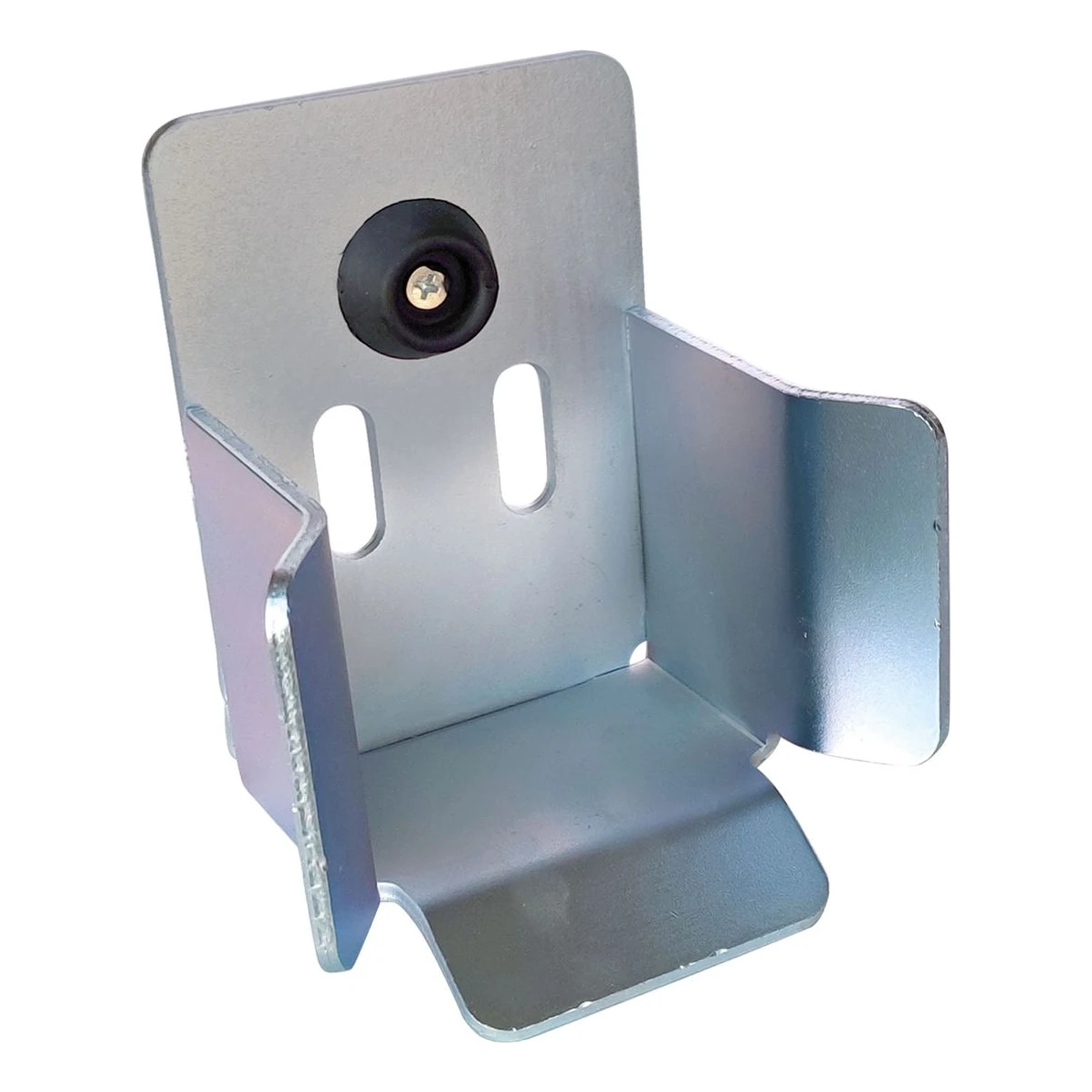

Auflaufhalter — präzises Schließen

Das Auflaufgehäuse führt den Torflügel und verbessert die Stabilität des gesamten Systems. Die Montage ist schnell und einfach — das Element wird an der Unterseite des abschließenden Pfostens angeschraubt. Zusammen mit der Auflaufrolle bildet es ein Set, das den Torflügel zum Pfosten führt, sicheres Schließen erleichtert und Vibrationen reduziert. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der den Einlauf des Flügels dämpft.

• Kompatibilität: System 68×68 mm
• Oberfläche: verzinkt
• Puffer: Gummi — Dämpfung des Toreinlaufs

Set-Daten

• Gewicht des Sets: 12,934 kg
• Verpackungsvolumen: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilität der Laufschiene: Schiene 68×68
