Laufwagen-Paket für Schiebetor 9-rollig + Zubehör KIT für Schiene 80

Komplettes Fahrsystem für freitragende Schiebetore für die Schiene 80×80×5 mm. Das Paket enthält alle erforderlichen Lauf- und Einlaufelemente, die einen leisen, gleichmäßigen Betrieb des Tores gewährleisten und die Lebensdauer des gesamten Mechanismus erheblich verlängern. Die maximale Belastung des Sets beträgt 1000 kg, sodass es sich sowohl für Wohn- als auch für Industrietore eignet. Alle Komponenten sind verzinkt, was eine hohe Korrosionsbeständigkeit und einen langlebigen Einsatz im Außenbereich garantiert.

• Gewicht des Sets: 21 kg
• Verpackungsvolumen: 16 524 cm³
• EAN: 5903313203579
• Schienenkompatibilität: 80×80×5 mm
• Oberfläche: Verzinkt

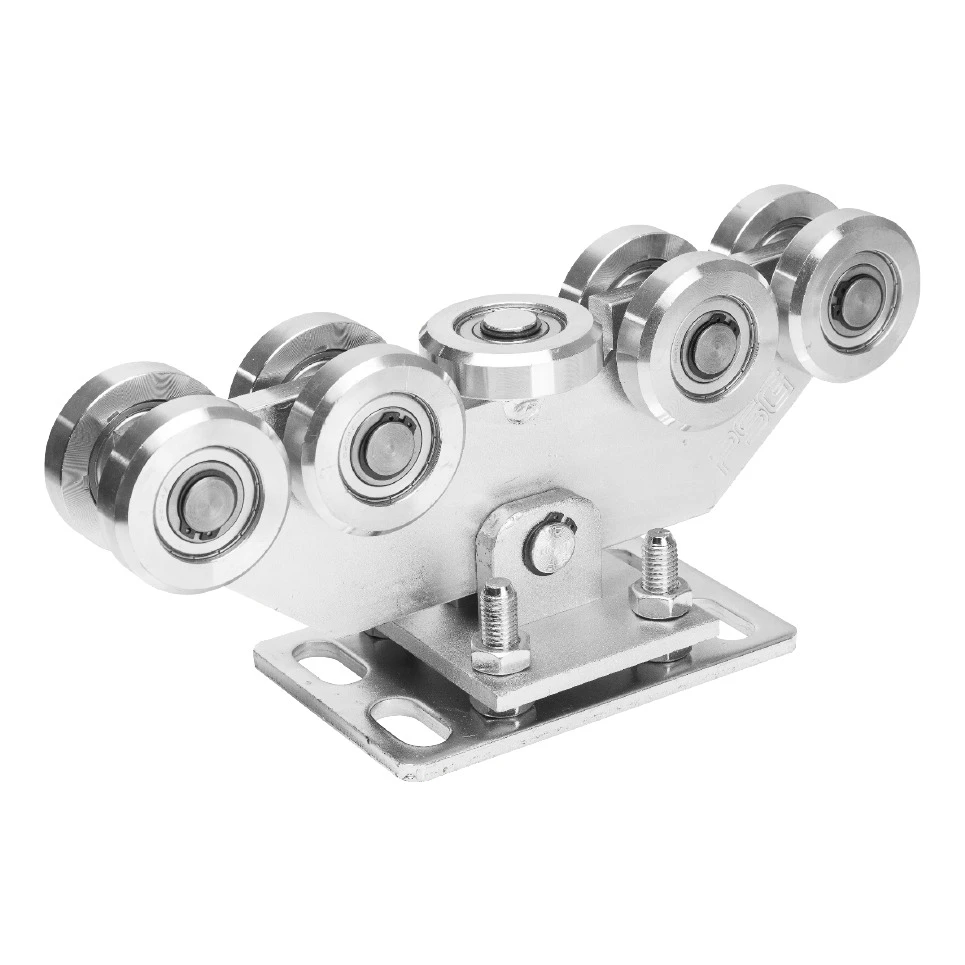

Laufwagen 80 – 9-rollig

Der Laufwagen ist mit 9 Stahlrollen mit Kugellagern ausgestattet und ermöglicht ein besonders gleichmäßiges und leises Verschieben des Tores. Die Konstruktion mit Höhenverstellung über Schrauben ermöglicht eine präzise Ausrichtung des Tores zur Waagerechten, was zu einer gleichmäßigen Lastverteilung und geringerem Rollenverschleiß führt. Jeder Laufwagen ist für eine Schiene mit den Abmessungen 80×80×5 mm ausgelegt und trägt eine Last von bis zu 1000 kg.

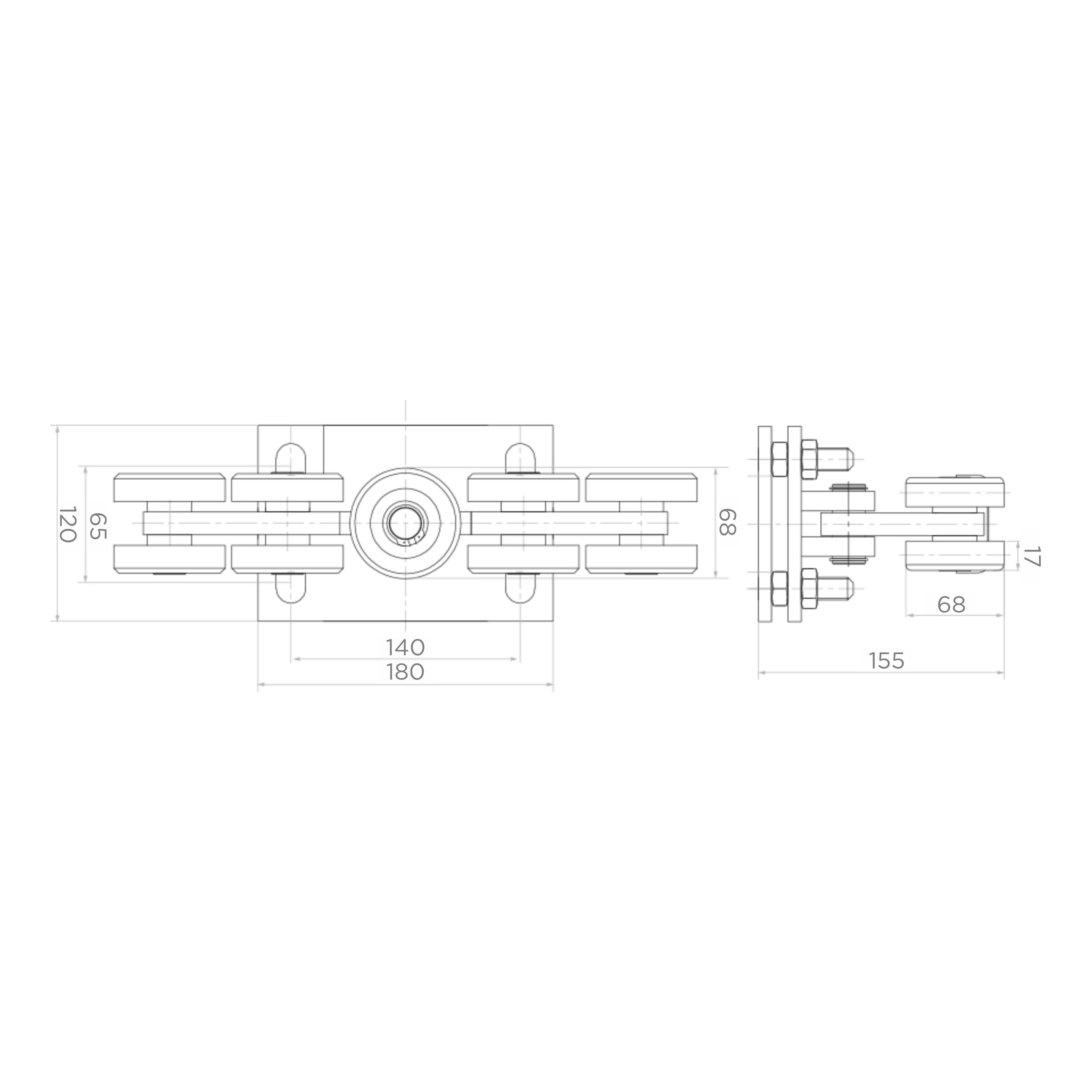

Abmessungen des Laufwagens:

• Gesamtbreite: 180 mm
• Innenbreite (Rollenabstand): 140 mm
• Gesamthöhe: 120 mm
• Rollenachshöhe: 65 mm
• Tiefe (seitliche Länge): 155 mm
• Seitliche Rollenhöhe: 68 mm
• Stärke der Montageplatte: 17 mm
• Rollenmaterial: Stahl
• Höhenverstellung: Schraubverstellung
• Maximale Belastung: 1000 kg

Einlaufhalter

Der Einlaufhalter aus Stahl spielt eine entscheidende Rolle bei der Stabilisierung des Tores im geschlossenen Zustand. Durch die Verteilung des Torgewichts auf mehrere Auflagepunkte verlängert er die Lebensdauer der Laufwagen erheblich. Der Halter ist mit zwei Führungsrollen aus Kunststoff ausgestattet, die das Tor beim Schließen präzise führen. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer zur Dämpfung von Aufprallgeräuschen.

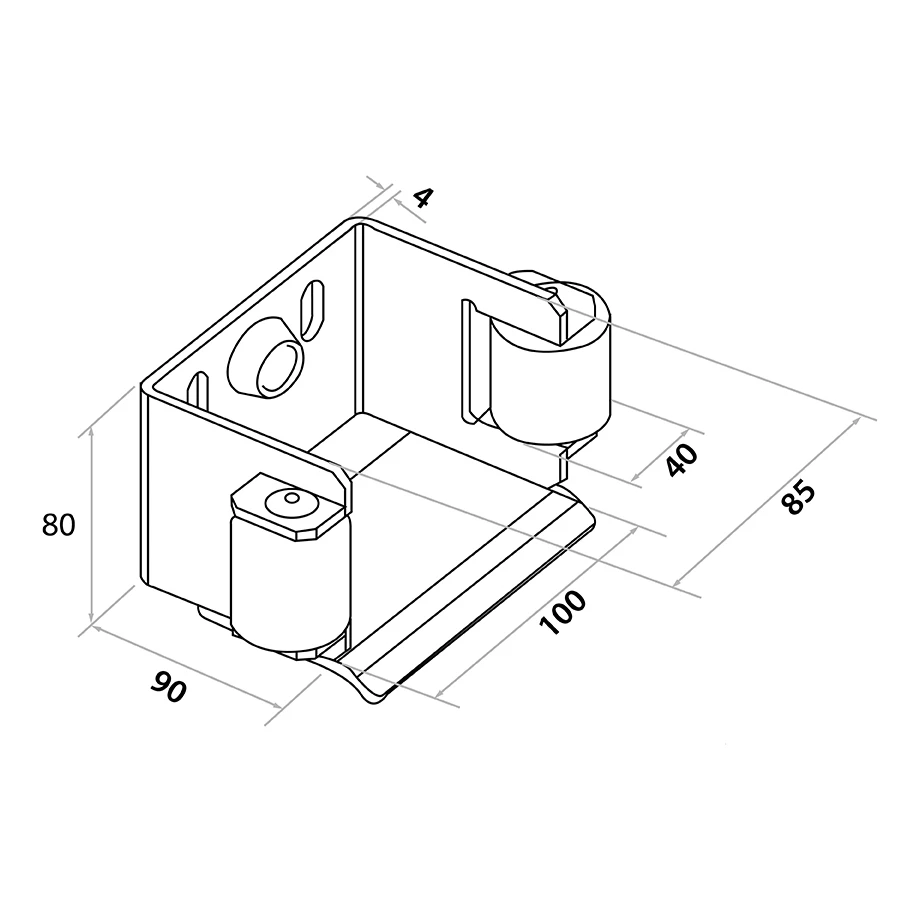

Abmessungen des Einlaufhalters:

• Basisbreite: 90 mm
• Gehäusehöhe: 80 mm
• Gesamthöhe: 85 mm
• Tiefe: 100 mm
• Breite der Rollenführung: 40 mm
• Wandstärke: 4 mm
• Abstand zwischen den Führungsrollen: 88 mm
• Schienenkompatibilität: 80×80 mm
• Führungsrollen: Kunststoff

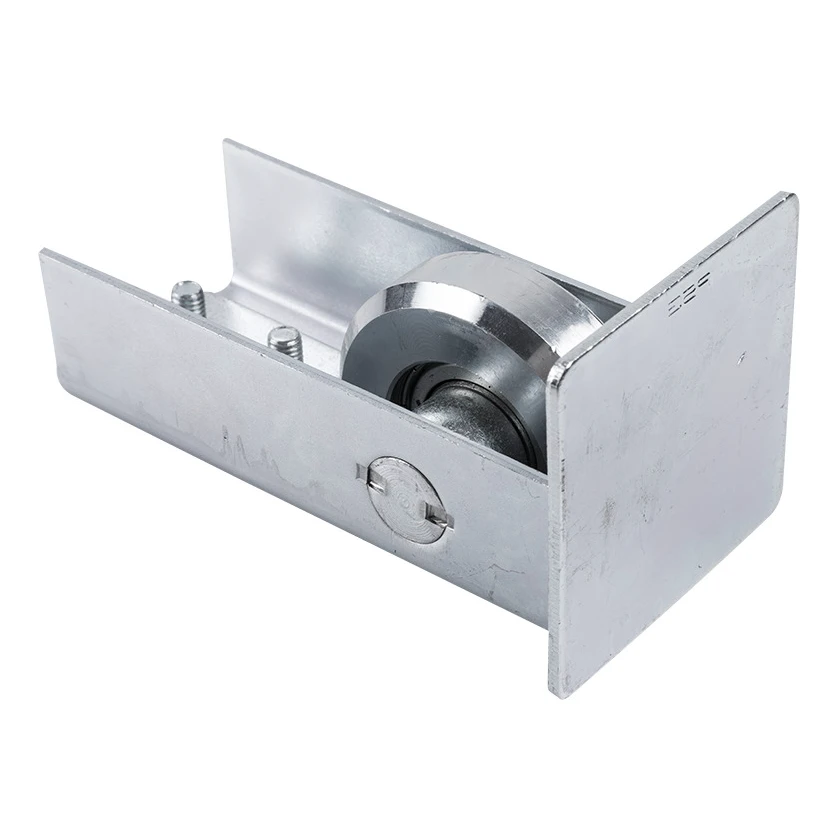

Einlaufrolle

Stählerne Einlaufrolle, die am Anfang der Schiene eines freitragenden Schiebetores montiert wird. Ihre Hauptaufgabe besteht darin, die Lebensdauer der Laufwagen zu verlängern, indem das Tor sanft auf die Führungsschiene geleitet wird. Darüber hinaus bietet sie Schutz vor Schnee und Eis, die sich auf der Schiene ansammeln und den Betrieb des Mechanismus beeinträchtigen können. Im Lieferumfang sind Montageschrauben enthalten. Die Rolle ist kompatibel mit der Schiene 80×80×5 mm.

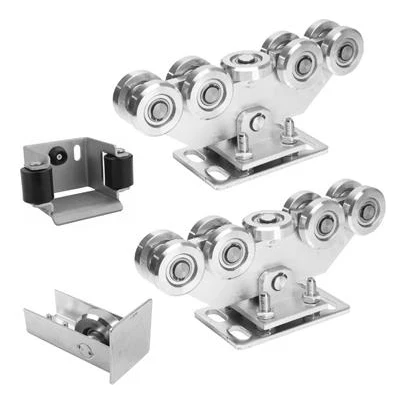

Lieferumfang

• Laufwagen 80 (9-rollig) — 2 Stk.
• Einlaufhalter — 1 Stk.
• Einlaufrolle — 1 Stk.
