Laufwagen-Set mit 5 Kunststoffrollen KIT für freitragende Schiebetore mit Zubehör
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Laufwagen-Paket mit Zubehör für freitragende Schiebetore 70×70
Komplettes Laufwagen-Paket mit Zubehör für die Montage von freitragenden Schiebetoren. Das Set enthält alle notwendigen Komponenten für eine reibungslose Montage des Tores auf der Schiene 70×70×4 mm — zwei Laufwagen, eine Auflaufrolle mit Abschluss sowie einen Auflaufhalter. Damit erhält das Installationsunternehmen eine fertige Lösung in einer Verpackung, was die Ausführung beschleunigt und die separate Bestellung einzelner Komponenten überflüssig macht.

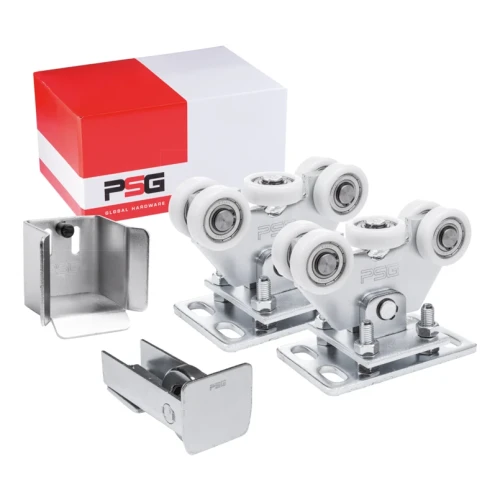

Lieferumfang
- Laufwagen mit 5 Rollen — 2 Stk.
- Auflaufrolle mit Abschluss — 1 Stk.
- Auflaufhalter — 1 Stk.

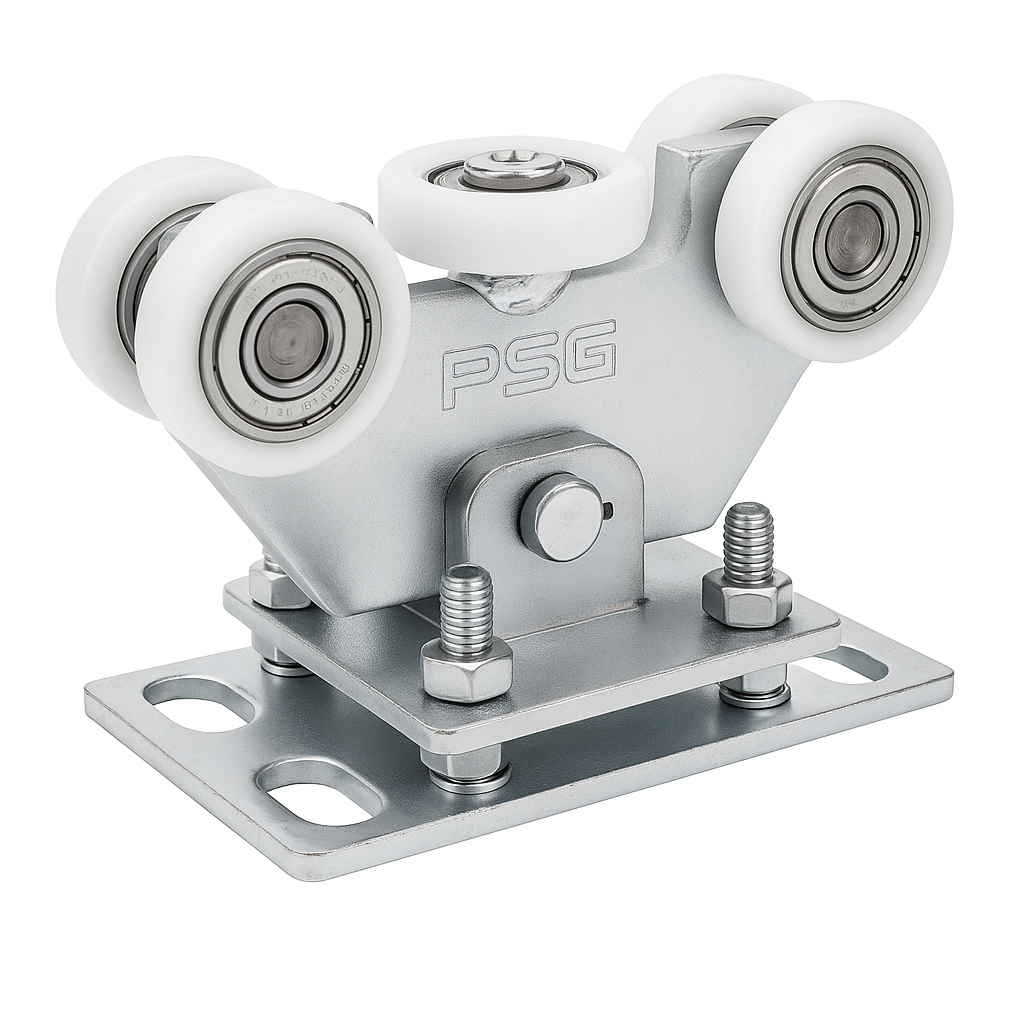

Der Laufwagen ist mit 5 Kunststoffrollen ausgestattet, darunter eine horizontale Rolle, die eine gleichmäßige und geräuscharme Bewegung des Tores gewährleisten. Die pendelnd aufgehängte Konstruktion — der Wagen ist über einen Zapfen mit der Grundplatte verbunden — passt sich automatisch dem Schienenprofil an. Die Höhenregulierung mittels Schrauben ermöglicht eine präzise Einstellung der Torhöhe. Der Laufwagen ist für die Schiene 70×70×4 mm ausgelegt. Die gesamte Konstruktion ist aus verzinktem Stahl gefertigt, was Korrosionsbeständigkeit und eine langlebige Nutzung im Außenbereich garantiert.
Die Auflaufrolle mit Abschluss ist ein Stahlelement, das am Anfang der Schiene des freitragenden Schiebetores montiert wird. Der Abschluss dient als Schutz vor Schnee und Eis und verhindert eine Blockierung des Mechanismus unter winterlichen Bedingungen. Montageschrauben sind im Lieferumfang enthalten. Das Element passt zur Schiene 70×70×4 mm und ist aus verzinktem Stahl gefertigt.
Der Auflaufhalter ist ein Stahlelement, in das die Auflaufrolle beim Schließen des Tores einfährt. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer zur Stoßdämpfung. Der Halter ist kompatibel mit Schienen der Größen 80×80×5 mm und 70×70×4 mm, was eine flexible Profilauswahl ermöglicht. Das Produkt ist verzinkt.
Das Zusammenspiel von Auflaufrolle und Auflaufhalter ermöglicht eine Verteilung des Torgewichts auf mehrere Elemente sowie eine Stabilisierung des Tores nach dem Schließen. Diese Lösung verlängert die Lebensdauer der Laufwagen erheblich und reduziert deren Verschleiß, was zu weniger Wartungseinsätzen und einem längeren störungsfreien Betrieb der Anlage führt.
Technische Daten des Sets
- Laufschiene des Wagens: 70×70×4 mm
- Mit dem Auflaufhalter kompatible Schiene: 70×70×4 mm und 80×80×5 mm
- Anzahl der Laufrollen: 5 (davon 1 horizontal)
- Rollenmaterial: Kunststoff
- Konstruktionsmaterial: verzinkter Stahl
- Höhenregulierung: ja, mittels Schrauben
- Wagenkonstruktion: pendelnd (Zapfen)
- Puffer im Auflaufhalter: Gummi
- EAN: 5901289679855
- Gewicht des Sets: 12,66 kg

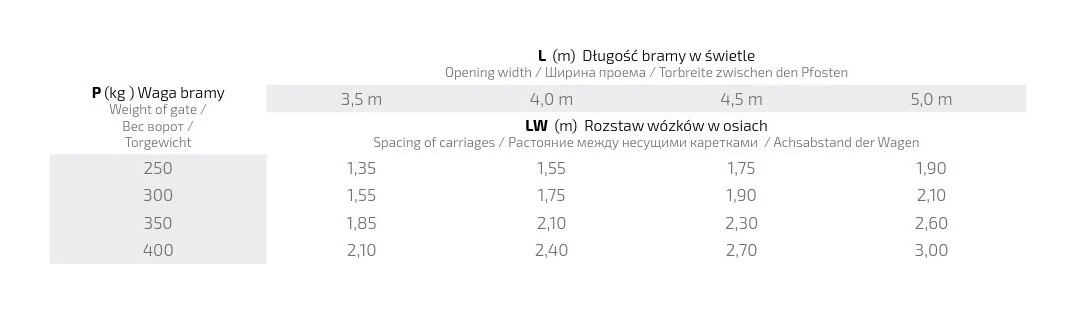

Auswahl des Laufwagenabstands
Der korrekte Achsabstand der Laufwagen (LW) hängt vom Torgewicht (P) und der lichten Breite der Toröffnung (L) ab. Die folgende Tabelle zeigt die empfohlenen Werte:
- Tor 250 kg — Abstand von 1,35 m (Öffnung 3,5 m) bis 1,90 m (Öffnung 5,0 m)
- Tor 300 kg — Abstand von 1,55 m (Öffnung 3,5 m) bis 2,10 m (Öffnung 5,0 m)
- Tor 350 kg — Abstand von 1,85 m (Öffnung 3,5 m) bis 2,60 m (Öffnung 5,0 m)
- Tor 400 kg — Abstand von 2,10 m (Öffnung 3,5 m) bis 3,00 m (Öffnung 5,0 m)
Die korrekte Wahl des Laufwagenabstands gewährleistet eine gleichmäßige Lastverteilung, was sich direkt auf die Langlebigkeit des Mechanismus und den Bedienkomfort des Tores auswirkt. Die Bestellung des kompletten Pakets eliminiert das Risiko von Fehlern bei der Komponentenauswahl und ermöglicht eine schnelle Inbetriebnahme der Anlage.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Rollenmaterial | Kunststoff |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 350 |
| Laufschienengröße | 70x70x4 |
| Produkttyp | Paket / KIT mit Zubehör |
| Laufsystemtyp | Laufsystem |
