Laufwagen Tor 80 für Schiebetor mit 5 Stahlrollen verstellbar
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Laufwagen 5-rollig für Schiebetor – Stahl, 550 kg
5-rolliger Laufwagen für freitragende Schiebetore — ein robustes Fahrelement, das speziell für schwere Tore konzipiert wurde. Dank der Pendelkonstruktion passt sich der Laufwagen automatisch an die Lage der Laufschiene an, wodurch Spannungen durch Unebenheiten des Untergrunds eliminiert werden und ein reibungsloser, störungsfreier Betrieb des Tores über viele Jahre gewährleistet wird.
Konstruktion und Funktionsprinzip

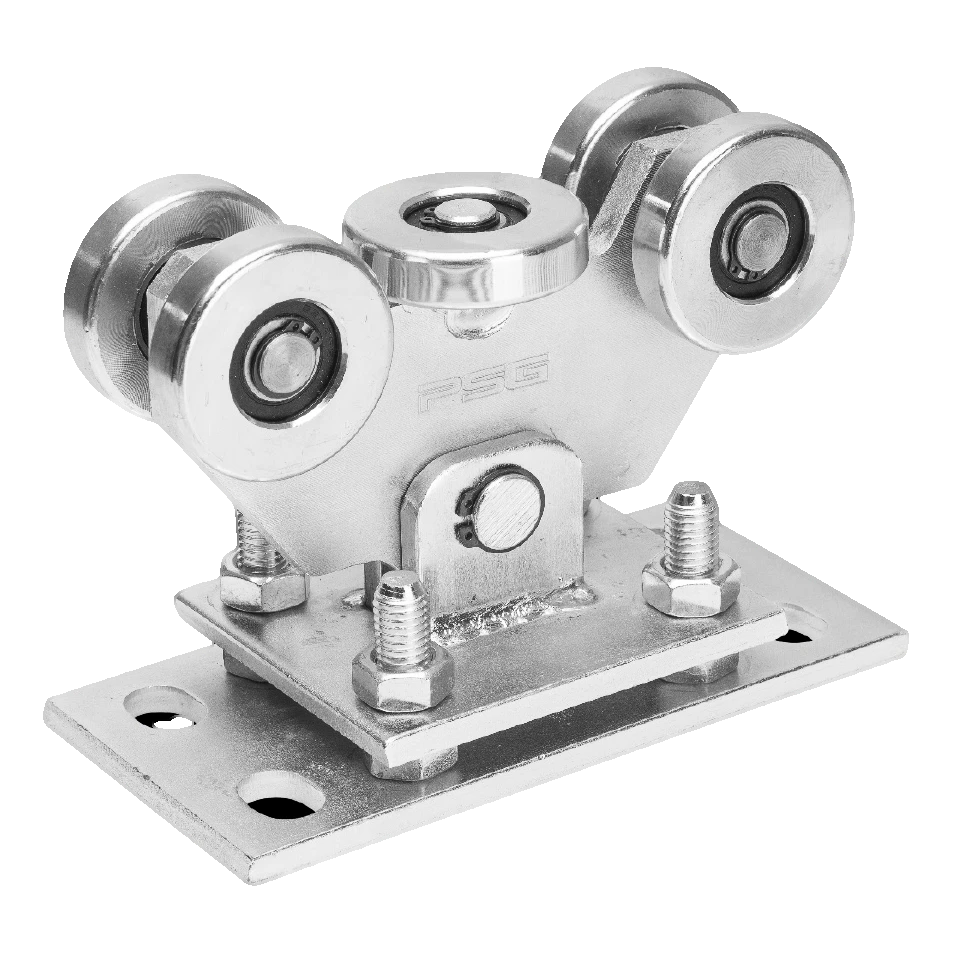

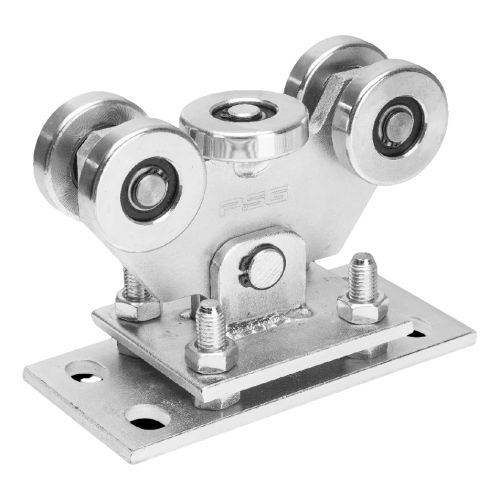

Der Laufwagen ist mit 5 Stahlrollen ausgestattet — vier vertikal angeordneten Tragrollen sowie einer horizontalen Führungsrolle. Diese Anordnung gewährleistet eine stabile Abstützung der Torschiene sowohl von unten als auch seitlich, was einen leisen Betrieb und minimalen Verschleiß der Laufelemente sicherstellt. Der Laufwagenkorpus ist über einen Pendelzapfen mit der Grundplatte verbunden, sodass das gesamte Rollensystem schwenken und eventuelle Montagetoleranzen ausgleichen kann. Die Höhenregulierung erfolgt über kontergesicherte Schrauben — damit lässt sich die Schienenhöhe relativ zu den Torpfosten präzise einstellen, ohne Distanzstücke unterlegen zu müssen.
Der Laufwagen ist für eine Schiene mit dem Profil 80 × 80 × 5 mm ausgelegt und trägt Lasten bis 550 kg, was ihn zu einer geeigneten Lösung für mittelgroße und große Tore macht — sowohl im Wohnbereich als auch auf Industriegeländen.

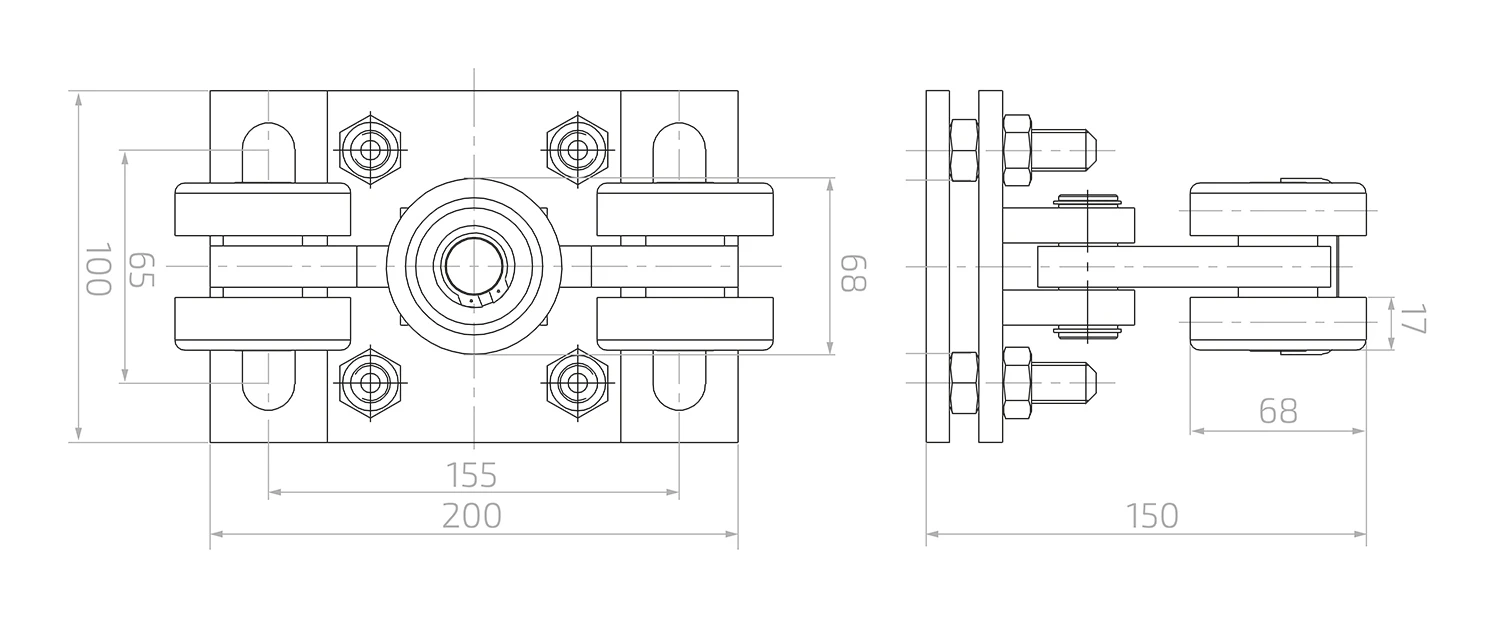

Abmessungen und technische Parameter
- Maximale Traglast: 550 kg
- Anzahl der Rollen: 5 (4 vertikale Tragrollen + 1 horizontale Führungsrolle)
- Rollenmaterial: Stahl
- Oberflächenbehandlung: Verzinkt
- Schiene: Profil 80 × 80 × 5 mm
- Abmessungen der Grundplatte: 200 × 100 mm
- Lochabstand (längs): 155 mm
- Lochabstand (quer): 65 mm
- Rollendurchmesser: 68 mm
- Rollenbreite: 17 mm
- Breite der Rollenanordnung: 68 mm
- Gesamthöhe des Laufwagens: 150 mm
- Gewicht: 5,5 kg
- EAN: 5901289674652
Vorteile für den Monteur
- Pendelkonstruktion gleicht Montagetoleranzen und Unebenheiten des Untergrunds aus
- Höhenregulierung per Schrauben — schnelle und präzise Einstellung der Schienenhöhe
- Längsschlitze in der Montageplatte ermöglichen die Korrektur der Laufwagenposition nach der Verankerung
- Zinkbeschichtung gewährleistet Korrosionsbeständigkeit unter Außenbedingungen
- Gelagerte Stahlrollen garantieren lange Lebensdauer und leisen Betrieb
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 550 |
| Laufschienengröße | 80x80x5 |
| Produkttyp | Einzelwagen |
| Laufsystemtyp | Laufsystem |
