Mittelklemme H25 L50 roh mit Erdungsstift
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

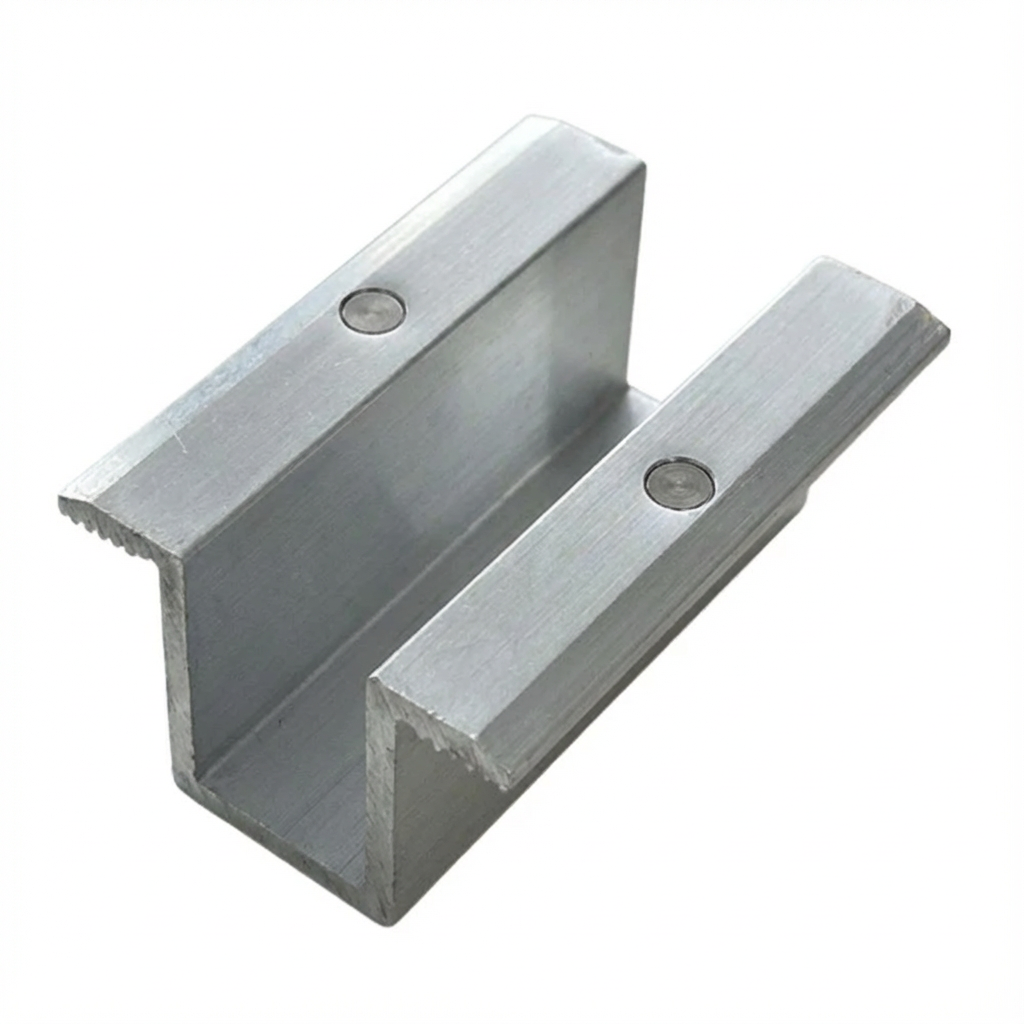

Mittelklemme L50 H25 - hoch - roh mit Erdungsstift
Mittelklemme H25 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe ab 30 mm. Hergestellt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule an der Unterkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Komponenten der Installation ermöglicht.

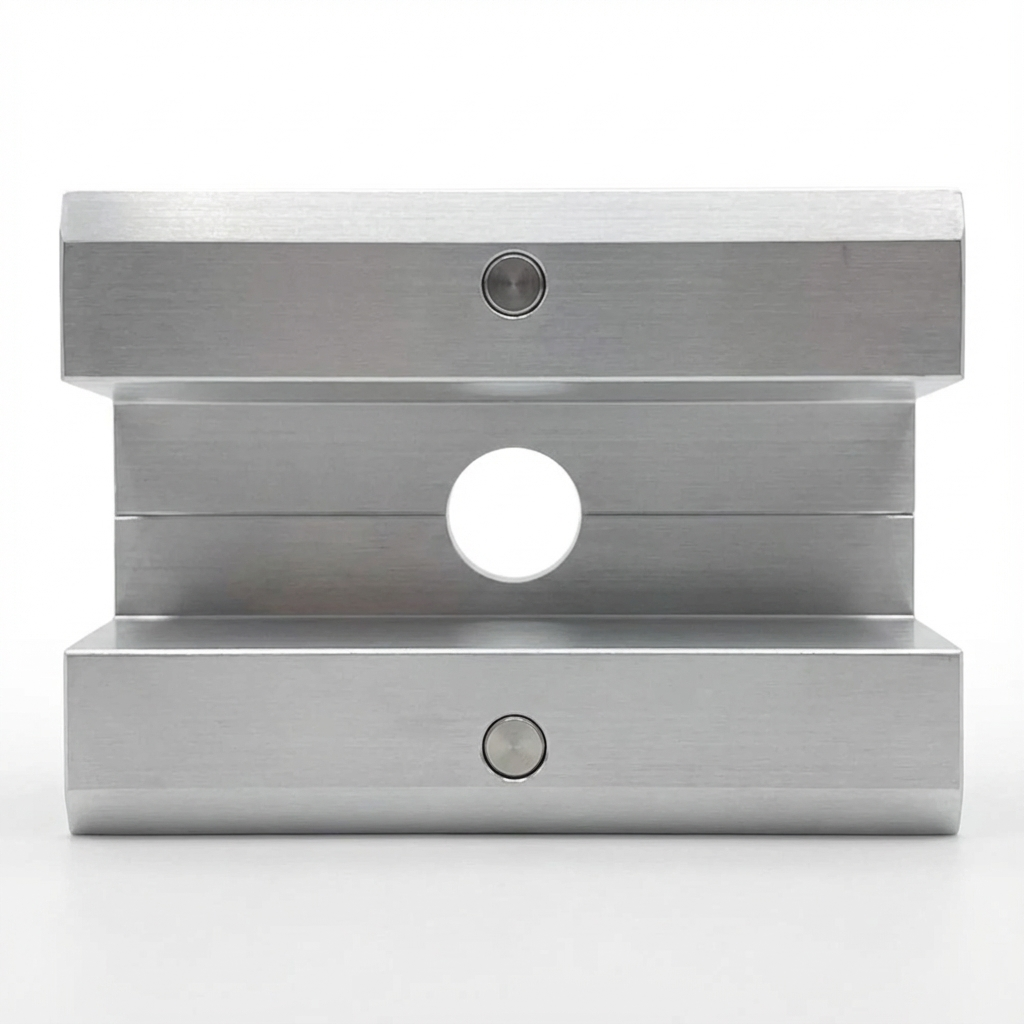

Das herausragende Merkmal dieser Klemme sind zwei integrierte Erdungsstifte – jeweils einer pro Seite – die einen schnellen und effektiven Potentialausgleich zwischen benachbarten Photovoltaikmodulen ermöglichen, indem sie beim Anziehen deren eloxierte Schicht durchdringen. Diese Lösung erleichtert nicht nur die Montage durch den Wegfall zusätzlicher Erdungsscheiben, sondern verkürzt auch die Installationszeit erheblich und gewährleistet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.
Es handelt sich um eine innovative Lösung zur Unterstützung von Blitzschutz- und Überspannungsschutz-Installationen, die besonders in Photovoltaikanlagen nützlich ist.

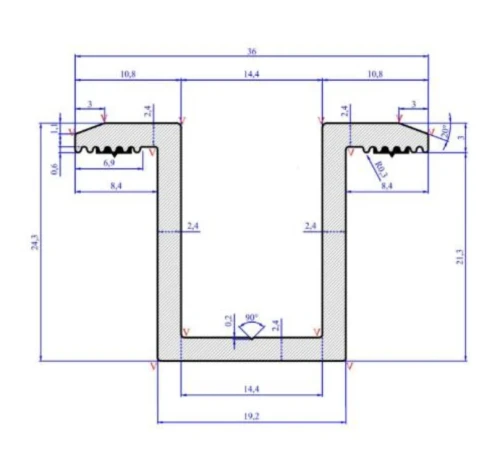

Technische Daten
- Modulrahmenhöhe: ab 30 mm
- Gesamtbreite: 36 mm
- Gesamthöhe: 24,3 mm
- Gesamtlänge: 50 mm
- Innenkanalbreite: 14,4 mm

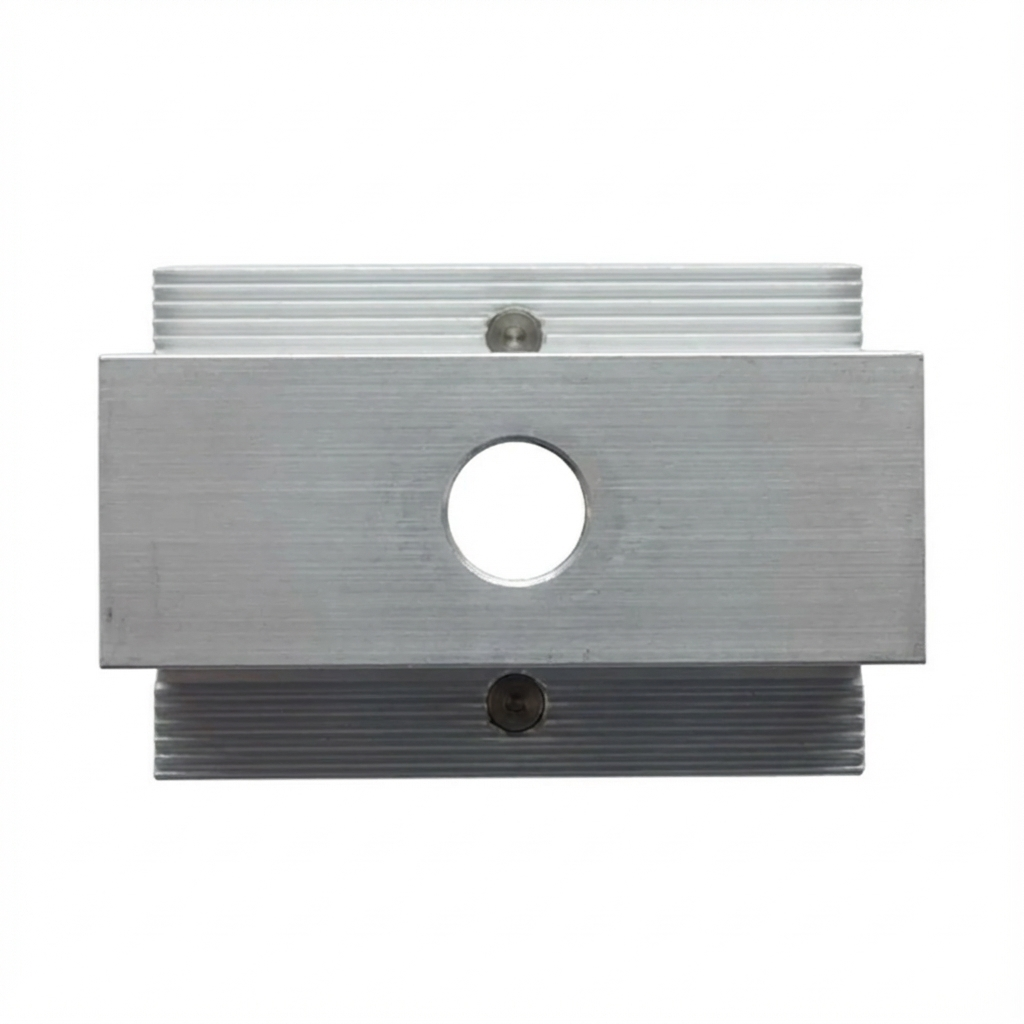

- Montagebohrungsdurchmesser: 9 mm (M8)
- Material: Aluminium 6063-T66
- Oberfläche: Rohaluminium
- Empfohlenes Anzugsdrehmoment: Der genaue Wert ist stets in der Spezifikation des Modulherstellers zu prüfen
- Verwendete Schrauben: M8
Anwendung Die Mittelklemme ist ein wesentliches Befestigungselement für die Installation von Solarmodulen – sie dient zur Verbindung und Befestigung zweier benachbarter Module am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie Mittelklemmen zwischen benachbarten Modulen in einer Reihe. Zur Befestigung der Randmodule (an den Reihenenden) sind Endklemmen zu verwenden.
Kompatibilität
- Aluminiumprofile für Sechskantschrauben
- Aluminiumprofile für T-Schrauben
- Trapezprofile für Trapezblechdächer
Vorteile
- Hochwertiges Material – aus Aluminium 6063-T66 gefertigt, zeichnet sie sich durch hohe Witterungsbeständigkeit aus.
- Langlebigkeit – hochwertige Verarbeitung garantiert dauerhafte Befestigung der Photovoltaik-Konstruktion.
- Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion.
- Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen.
- Sichere Leitfähigkeit – speziell entwickelte Stifte durchdringen die eloxierte Beschichtung der Module und gewährleisten sicheren Potentialausgleich ohne Erdungsscheiben.
- Potentialausgleich – gewährleistet durchgehende Leitfähigkeit zwischen Modulen und Unterkonstruktion.
- Geriffelte Oberfläche – gezahnte Klemmkanten sorgen für sicheren Halt und verhindern ein Verrutschen der Module.
Montagehinweise
- Montieren Sie die Klemme mit Hilfe eines Schiebesteins und einer M8-Schraube auf der Montageschiene.
- Platzieren Sie zwei benachbarte Photovoltaikmodule im Bereich der Klemme und stellen Sie sicher, dass die Erdungsstifte Kontakt zu den Rahmen beider Module haben.
- Ziehen Sie die Schraube an – prüfen Sie die Spezifikation des Modulherstellers – diese gibt das optimale Anzugsdrehmoment vor.
Lieferumfang Mittelklemme H25 mit Erdungsstift. Hinweis: Schrauben, Muttern und Schiebemuttern sind separat zu erwerben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Klemmentyp | Mittelklemme |
| Panelstärke [mm] | 30-45 |
| Farbe | Silber |
| Erdungsstift | Ja |
| Zubehör | Ohne Zubehör |
