Mittlere Klemme H11 L50 niedrig Aluminium 6060
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

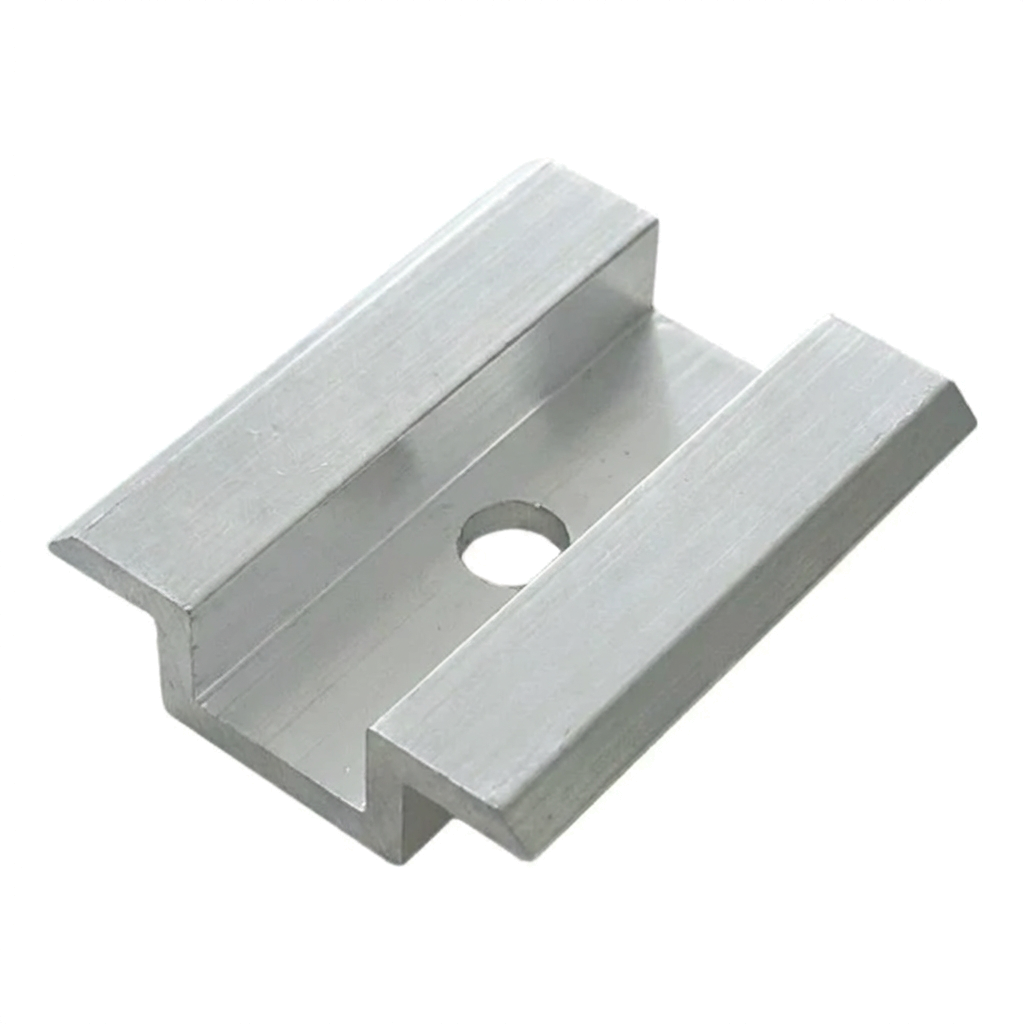

Niedrige Mittelklemme H11 – Aluminium 6063/T66
Niedrige Mittelklemme H11 zur Befestigung zweier benachbarter Photovoltaikmodule auf einer Montageschiene. Das flache Profil ermöglicht den Einsatz bei Modulen mit schmalen Rahmen und gewährleistet eine sichere und stabile Klemmung.
Die Klemme ist aus Aluminium 6063/T66 in natürlicher Silberfarbe (blank) gefertigt. Diese Legierung zeichnet sich durch hohe Korrosionsbeständigkeit und hervorragende mechanische Eigenschaften aus, was eine langlebige und dauerhaft zuverlässige Installation garantiert.
Die Montage ist schnell und intuitiv – das Einlegestück (T-Nut oder Kugelkopf) wird in die Nut der Schiene eingeführt, und durch Anziehen der Schraube werden beide Module gegen die Montageschiene gepresst. Die Zähne auf beiden Seiten der Klemme greifen in die Modulrahmen ein und sichern diese effektiv gegen Verschieben.

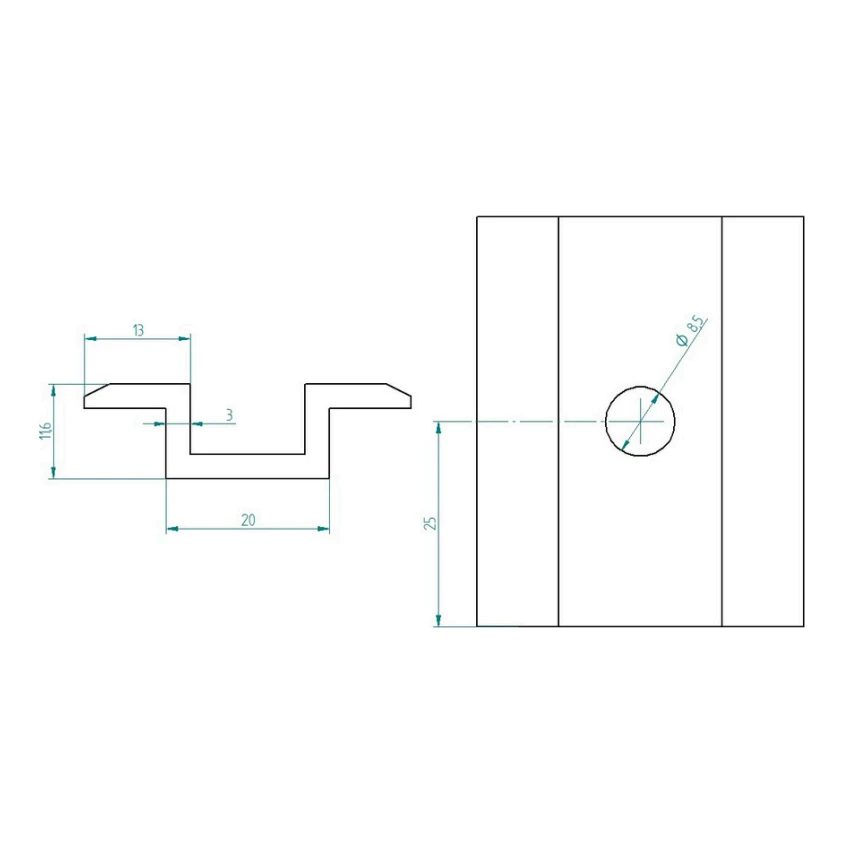

Abmessungen der Klemme: Breite 25 mm, Höhe 11,6 mm, Nutbreite 13 mm, Bohrung Ø 8,5 mm. Die kompakten Abmessungen und das geringe Gewicht erleichtern den Transport sowie die Montage auf dem Dach.
Technische Daten
- Material: Aluminium 6063/T66
- Oberfläche: blank (Silberfarbe)
- Stärke: 3 mm
- Höhe: 11,6 mm
- Montagebohrung: Ø 8,5 mm (für Schraube M8)
- Anwendung: Flach- und Schrägdächer
Die Klemme ist kompatibel mit Profilen für Sechskantschrauben, T-Nut-Profilen sowie Trapezbrücken. Die Schraubenlänge wird wie bei der Endklemme gewählt, zuzüglich 15 mm.
Hinweis: Das Anzugsmoment ist gemäß den Vorgaben des Photovoltaikmodul-Herstellers zu wählen.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Klemmentyp | Mittelklemme |
| Farbe | Silber |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
