Noark Anschlussdose mit Überspannungsschutz DC+AC 40A 3-phasig SH-355
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

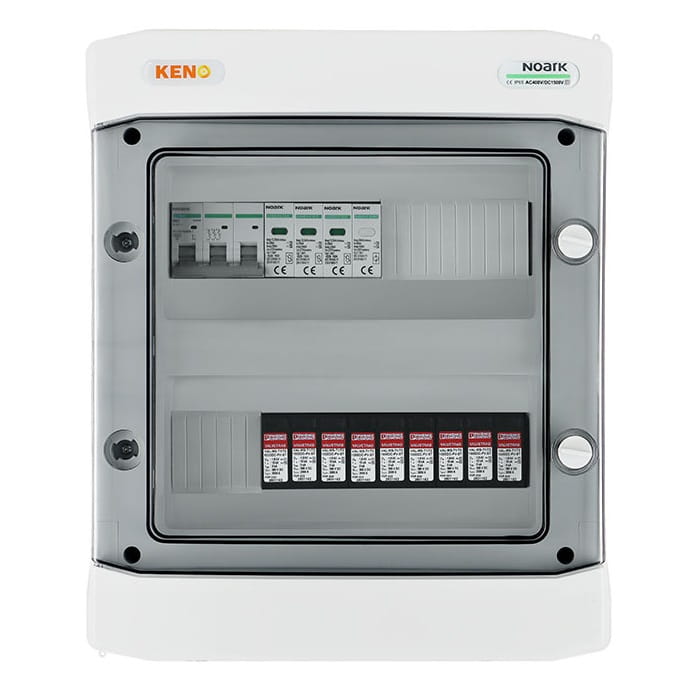

Noark Anschlusskasten mit Überspannungsschutz DC+AC 40A 3-phasig SH-355
Anschlusskasten mit Überspannungsableiter DC + AC, Typ 1+2, Typ SH-355 DCAC
Der Anschlussverteiler für die Versorgung von Photovoltaik-Wechselrichtern bietet nicht nur Schutz vor den Folgen von Kurzschlüssen und Überlastungen, sondern auch vor indirekten und direkten Blitzeinschlägen auf beiden Stromseiten – sowohl Wechsel- als auch Gleichstrom.
Er ist für den Einsatz in geerdeten und isolierten PV-Anlagen konzipiert, und dank der hohen Schutzart IP ist eine Außenmontage möglich. Die Konstruktion des Verteilers ist für Aufputzmontage ausgelegt und kann je nach Ausstattung verschiedene Funktionen erfüllen.
- Standardgehäuse, bewährt: Gewährleistet Solidität und Langlebigkeit, wodurch die Verteiler bereit sind, vielfältigen Installationsanforderungen gerecht zu werden.
- Option zur Montage eines Schlüsselschlosses: Bietet eine zusätzliche Sicherheitsebene und beschränkt den Zugang zu elektrischen Geräten nur auf autorisierte Personen.
Grundparameter DC-Seite
| Parameter | Wert |
|---|---|
| Anzahl Eingänge | Ausgänge PV-String | 3 | 3 |
| Anzahl | Art Überspannungsableiter DC | Typ | 3 | Phoenix | T1/T2 |
| Art des Anschlusses | Schalttafel MC4 Stäubli |
Grundparameter AC-Seite
| Parameter | Wert |
|---|---|
| Überspannungsableiter AC | Typ | Noark | T1/T2 |
| Leitungsschutzschalter | Noark B40A 3F |
| Fehlerstromschutzschalter | 1 x 300mA Typ A |
Verwendeter Überspannungsableiter DC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Überspannungsschutz | T1 / T2 |
| Leerlaufspannung UOCSTC | ≤ 975 V DC |
| Maximaler Ableitstrom Imax (8/20) μs | 40 kA |
| Ansprechzeit tA | ≤ 25 ns |
| Blitzstoßstrom (10/350) μs, Ladung | 2,5 As |
| Blitzstoßstrom (10/350) μs, spezifische Energie | 6,25 kJ/Ω |
| Blitzstoßstrom (10/350) μs, Scheitelwert Iimp | 5 kA |
| Gesamtableitstrom Itotal (8/20) μs | 40 kA |
| Gesamtableitstrom Itotal (10/350) μs | 5 kA |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
| Nennableitstrom In (8/20) μs | 15 kA |
| Nennlaststrom IL | 80 A |
| Dauerbetriebsstrom ICPV | < 20 μA |
| Maximale Dauerspannung UCPV | 1170 V DC |
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Restspannung Ures | ≤ 3,5 kV (bei In) |
| - | ≤ 2,9 kV (bei 5 kA) |
| - | ≤ 3,2 kV (bei 10 kA) |
| - | ≤ 3,7 kV (bei 20 kA) |
| - | ≤ 4,1 kV (bei 30 kA) |
| - | ≤ 4,6 kV (bei 40 kA) |
| Schutzleiterstrom IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Schutzniveau Up | ≤ 3,5 kV |
| Leistungsaufnahme im Standby-Modus PC | ≤ 25 mVA |
Verwendeter Leitungsschutzschalter (MCB) (1)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9BN 3P B40 |
| Nennstrom | 40A; 3-phasig |
| Nennbetriebsspannung Ue | 230/415 V AC |
| - | 72 V DC pro Pol (1P, 2P) |
| - | 48 V DC pro Pol (3P, 4P) |
| Mindestspannung | 12 V AC/DC |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60898-1 | 6 kV |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60947-2 | 6 kV |
| Nennausschaltvermögen Icn gemäß IEC 60898-1 | 6 kA |
| Nennausschaltvermögen Icn gemäß IEC 60947-2 | 10 kA |
| Nenn-Isolationsspannung Ui | 690 V AC |
| Polzahl | 3 |
| Frequenz | 50/60 Hz |
| Charakteristik | B |
| Ausführung gemäß | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische Lebensdauer | 20 000 Schaltzyklen |
| Elektrische Lebensdauer | 10 000 Schaltzyklen |
| Energiebegrenzungsklasse | 3 |
| Gebrauchskategorie | A |
| Speiserichtung | Beliebig (von oben oder unten) |
Verwendeter Überspannungsableiter AC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Anschluss | L-N/PE, N-PE |
| Ausführung gemäß | EN 61643-11 |
| Ableitertyp | Typ 1+2 (Klasse I+II, B+C, T1+T2) |
| Ausführung Einsatz | MOV (Varistor)GDT (Funkenstrecke) |
| Nennspannung Un | 230 V AC |
| Referenz-Prüfspannung UREF | 255 V AC |
| Maximale Dauerspannung Uc | 275 V AC 255 V AC |
| Frequenz f | 25 kA pro Pol 50 kA pro Pol |
| Spezifische Energie W/R | 156.25 kJ/Ω |
| Maximaler Impulsstrom Iimp (10/350 μs) | 12.5 kA pro Pol 50 kA pro Pol |
| Maximaler Ableitstrom Imax (8/20 μs) | 50 kA pro Pol |
| Spannungsschutzniveau Up für Strom In | 1.5 kV |
| Spannungsschutzniveau Up für Strom Imax | 1.8 kV 1.5 kV |
| Spannungsschutzniveau Up für 5 kA (8/20 μs) | 1 kV |
| N-PE Folgestromlöschvermögen Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Ableitstrom IPE bei UREF | ≤ 1 mA |
| Ableiterspannung bei 1mA Strom | 387 - 473 V |
| Ansprechzeit | ≤ 25 ns ≤ 100 ns |
| Maximale Vorsicherung | 160 A gG |
| Kurzschlussfestigkeit | 50kA |
| Kurzschlussfestigkeit ISCCR | 10kA |
| Stromfaktor k | 1kA |
| NS-Systemtyp | TN-S, TT (3+1) |
Verwendeter Fehlerstromschutzschalter (RCD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9L-N 300mA |
| Ausführung gemäß | EN 61008 |
| Polzahl | 2 / 4 |
| Charakteristik | A |
| Nennbetriebsspannung Ue | 240/415 V AC |
| Nennstrom | 40 / 63 A |
| Mindestspannung für Fehlerstromschutzfunktion | Spannungsunabhängig |
| Spannungsbereich für Prüftaste | 150 — 440 V |
| Frequenz f | 50 Hz |
| Nenn-Isolationsspannung Ui | 500 V |
| Nenn-Kurzschluss-Stoßstrom Inc | 6 kA |
| Nenn-Fehlerstrom IΔn | 300mA |
| Empfindlichkeit | empfindlich auf sinusförmigen, gleichgerichteten pulsierenden und glatten Fehlerstrom, Hochfrequenz (1 kHz) |
| Auslösezeit | unverzögert |
| Nenn-Stoßspannungsfestigkeit Uimp | 6 kV |
| Stoßstromfestigkeit | 3000 A |
| Mechanische Lebensdauer | 20 000 Schaltzyklen |
| Elektrische Lebensdauer | 4 000 Schaltzyklen |
Maximale Vorsicherung gegen Überlast
| Parameter | Wert |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Maximale Vorsicherung gegen Kurzschlussfolgen
| Parameter | Wert |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Nenn-Einschaltvermögen Im
| Parameter | Wert |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Speiserichtung | Beliebig (von oben oder unten) |
