PINOX mittlerer Balustraden-Pfosten ø 42,4 mm × 981 mm – Edelstahl AISI 304, satiniert

Zum Produkt-Feedback

Mittlerer Balustraden-Pfosten PINOX ø 42,4 mm × 981 mm aus Edelstahl AISI 304, Oberfläche satiniert. Gewicht 2,1 kg, Wandstärke 2 mm. Montage-Fußplatte ø 100 mm mit 3 Langlöchern. 4 Gewindebohrungen M8 für die Montage von Halterungen.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 25,98 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

PINOX mittlerer Balustraden-Pfosten ø 42,4 mm × 981 mm – Edelstahl AISI 304, satiniert

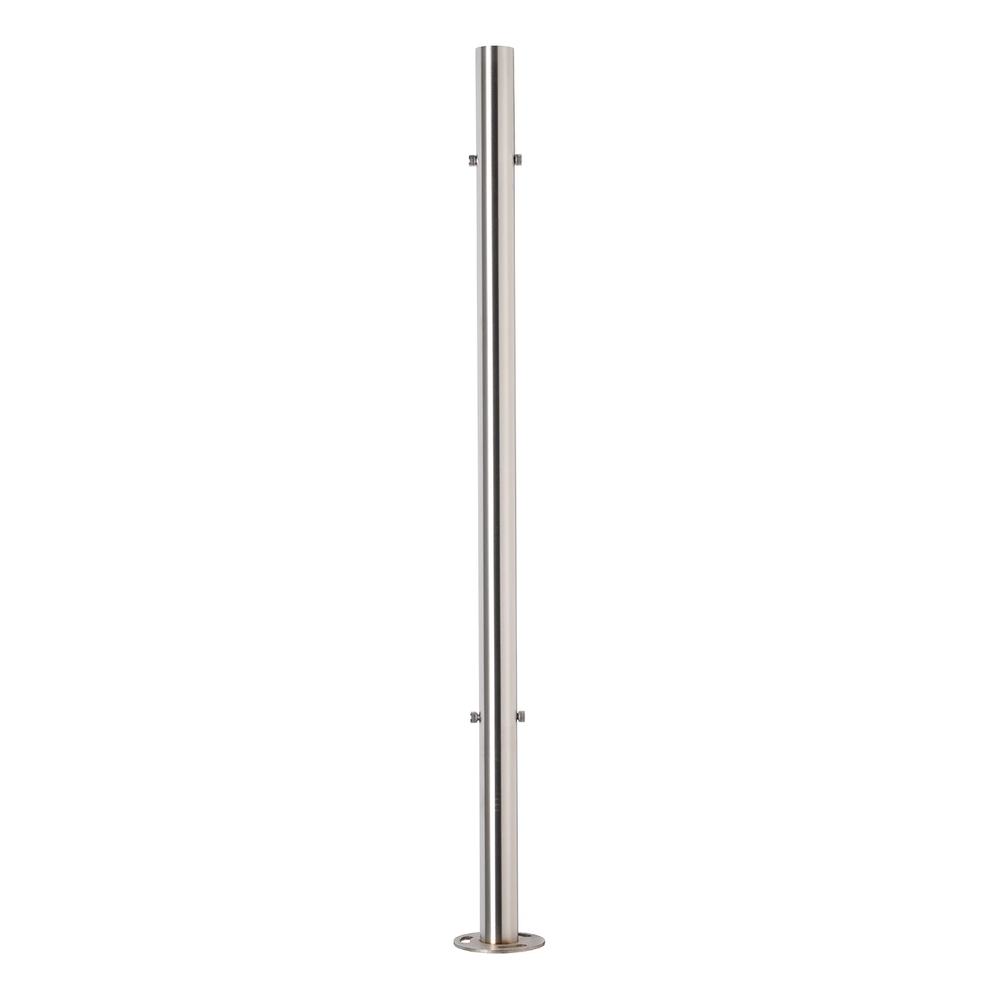

Mittlerer Balustraden-Pfosten PINOX ø 42,4 mm aus Edelstahl AISI 304 mit satinierter Oberfläche – Gesamtansicht mit Montagefußplatte
Mittlerer Balustraden-Pfosten PINOX ø 42,4 mm aus Edelstahl AISI 304 mit satinierter Oberfläche – Gesamtansicht mit Montagefußplatte

Der mittlere PINOX Pfosten ist ein professionelles Konstruktionselement für Balustradensysteme, gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche. Entwickelt für Langlebigkeit und Ästhetik – bewährt sich sowohl in Innenräumen als auch im Außenbereich von Gebäuden. Dank vier M8-Gewindebohrungen, die auf zwei Ebenen angeordnet sind, ermöglicht der Pfosten eine schnelle und flexible Montage von Handlaufhalterungen, was die Ausführungszeiten von Projekten erheblich verkürzt.

Die angeschweißte Montage-Fußplatte mit einem Durchmesser von 100 mm und drei Langlöchern gewährleistet eine stabile Bodenbefestigung und einfache Positionsanpassung. Das Ganze stellt ein fertiges, unbewehrtes Element des 42,4 mm Balustradensystems der Marke PINOX dar, kompatibel mit einer breiten Palette von Durchgangshalterungen und Handläufen.

Technische Spezifikation

  • Hersteller: PINOX
  • Pfostentyp: mittlerer (unbewehrt)
  • Material: Edelstahl AISI 304
  • Oberflächenausführung: satiniert
  • Rohrdurchmesser: ø 42,4 mm
  • Rohrwandstärke: 2 mm
  • Gesamthöhe: 981 mm
  • Gewicht: 2,1 kg
  • Befestigung: in Boden (angeschweißte Fußplatte)
  • System: 42,4
  • EAN: 5903313205504

Montagebohrungen

  • Anzahl Bohrungen: 4 Stk. (2 Paare mit je 2 gegenüberliegenden Bohrungen)
  • Gewinde: M8
  • Anordnung im Paar: alle 180°
  • Abstand unteres Paar von Basis: 250 mm
  • Abstand zwischen Paaren (vertikal): 610 mm
  • Abstand oberes Paar von Spitze: 121 mm

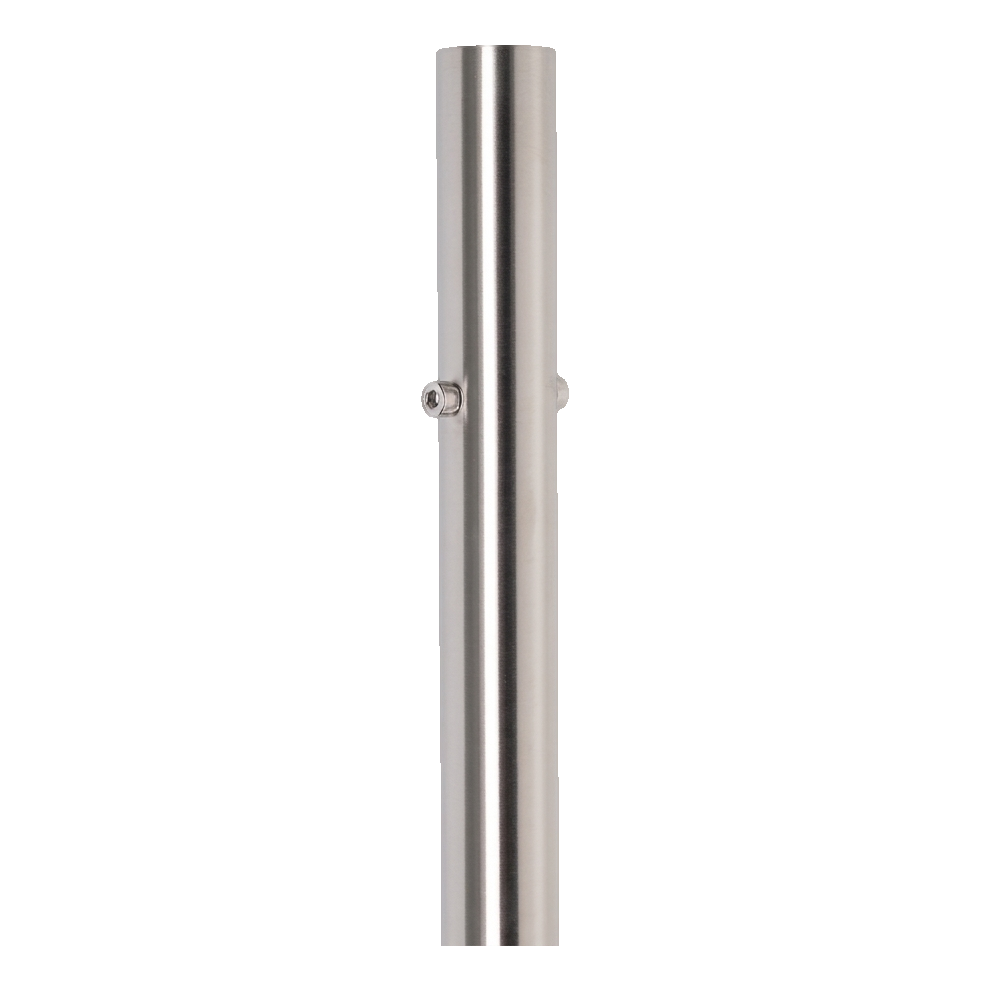

Nahaufnahme der M8-Gewindebohrung im PINOX Pfosten – Konstruktionsdetail
Nahaufnahme der M8-Gewindebohrung im PINOX Pfosten – Konstruktionsdetail

Abmessungen der Montage-Fußplatte (Basis)

  • Außendurchmesser Fußplatte: ø 100 mm
  • Durchmesser Zentralbohrung: ø 42,8 mm
  • Teilkreisdurchmesser Bohrungen: ø 75 mm
  • Fußplattenstärke: 4 mm
  • Montagebohrungen: 3 × Langloch (33 × 11 mm)
  • Winkelabstand Bohrungen: 120°

Anwendung und Montagehinweise

Der Pfosten ist hauptsächlich für Innenanwendungen bestimmt. Er kann im Außenbereich von Gebäuden eingesetzt werden unter der Bedingung einer regelmäßigen Reinigung und Wartung mit geeigneten Edelstahlpflegemitteln. Edelstahl AISI 304 ist nicht für den Einsatz in Schwimmbädern und Pools empfohlen, wo erhöhte Feuchtigkeit und Chemikalien die Materialbeständigkeit negativ beeinflussen können.

Technische Zeichnungen

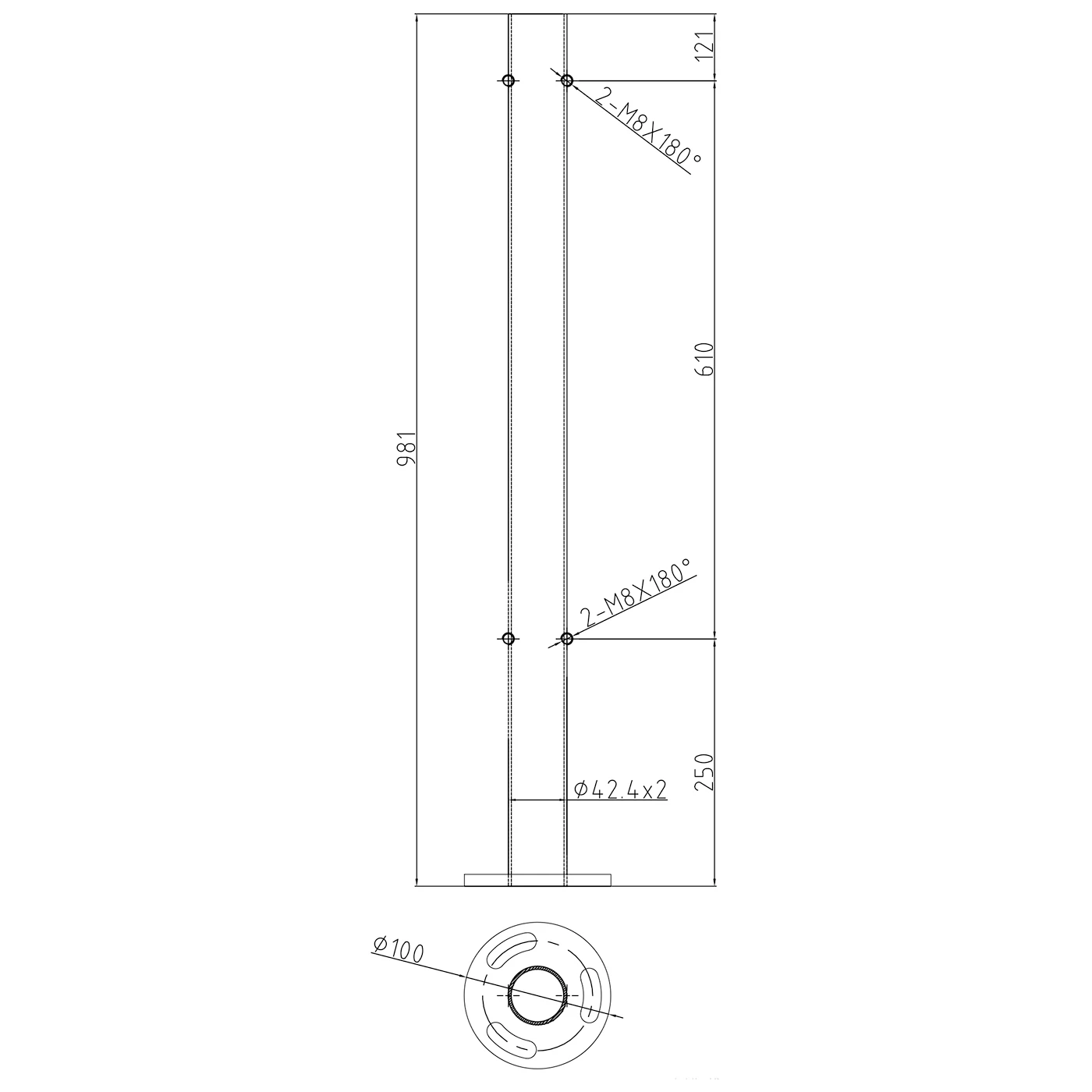

Technische Zeichnung des PINOX Balustraden-Pfostens – Frontansicht mit Höhenmaßen, Bohrungsabständen und Rohrdurchmesser
Technische Zeichnung des PINOX Balustraden-Pfostens – Frontansicht mit Höhenmaßen, Bohrungsabständen und Rohrdurchmesser

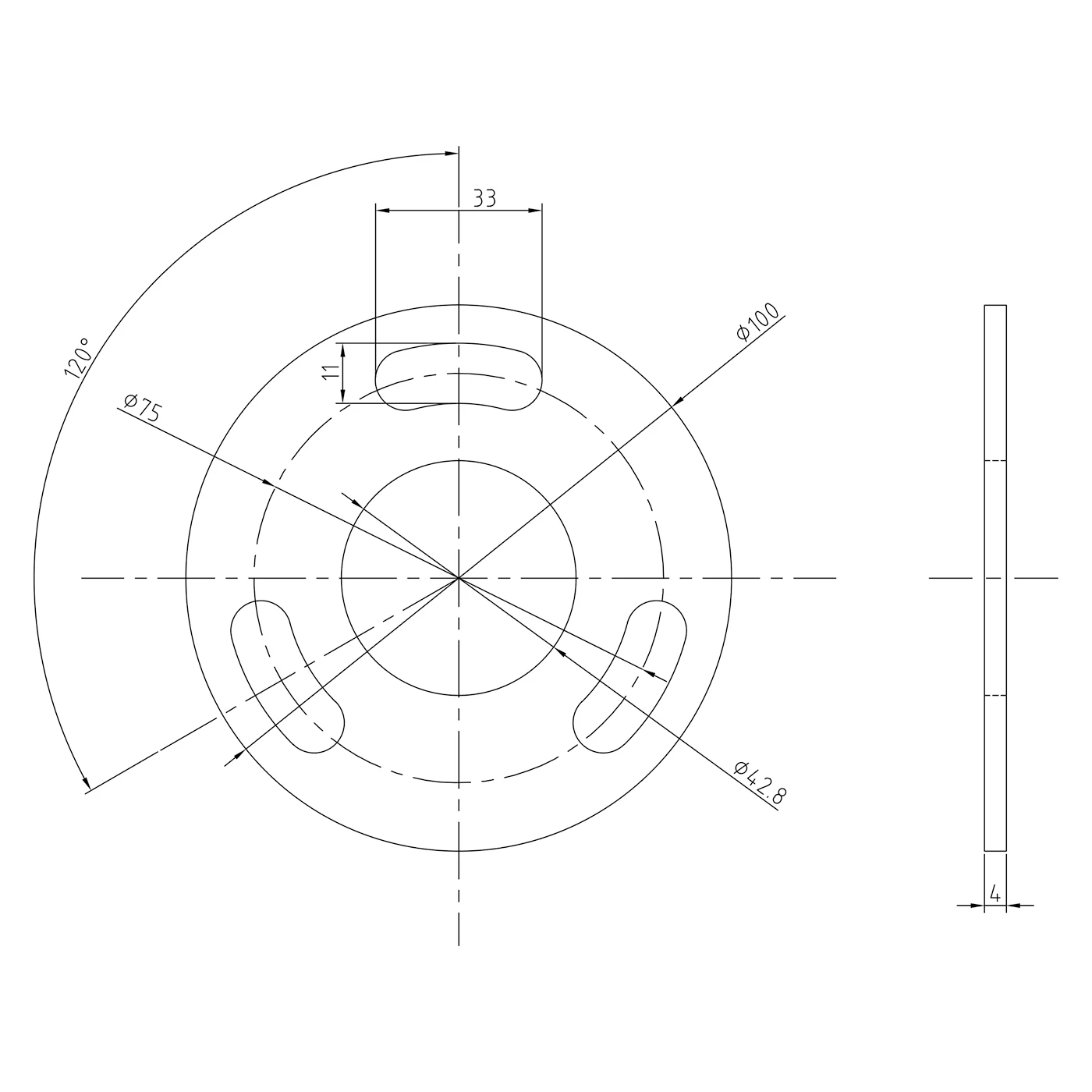

Technische Zeichnung der Montage-Fußplatte (Basis) des PINOX Pfostens – Draufsicht und Profil mit Abmessungen
Technische Zeichnung der Montage-Fußplatte (Basis) des PINOX Pfostens – Draufsicht und Profil mit Abmessungen
