PSG Dorn mit Platte 60×60 mm – unteres Scharnier für Flügeltor
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG Dorn mit Platte 60×60 mm – unteres Scharnier für Flügeltor

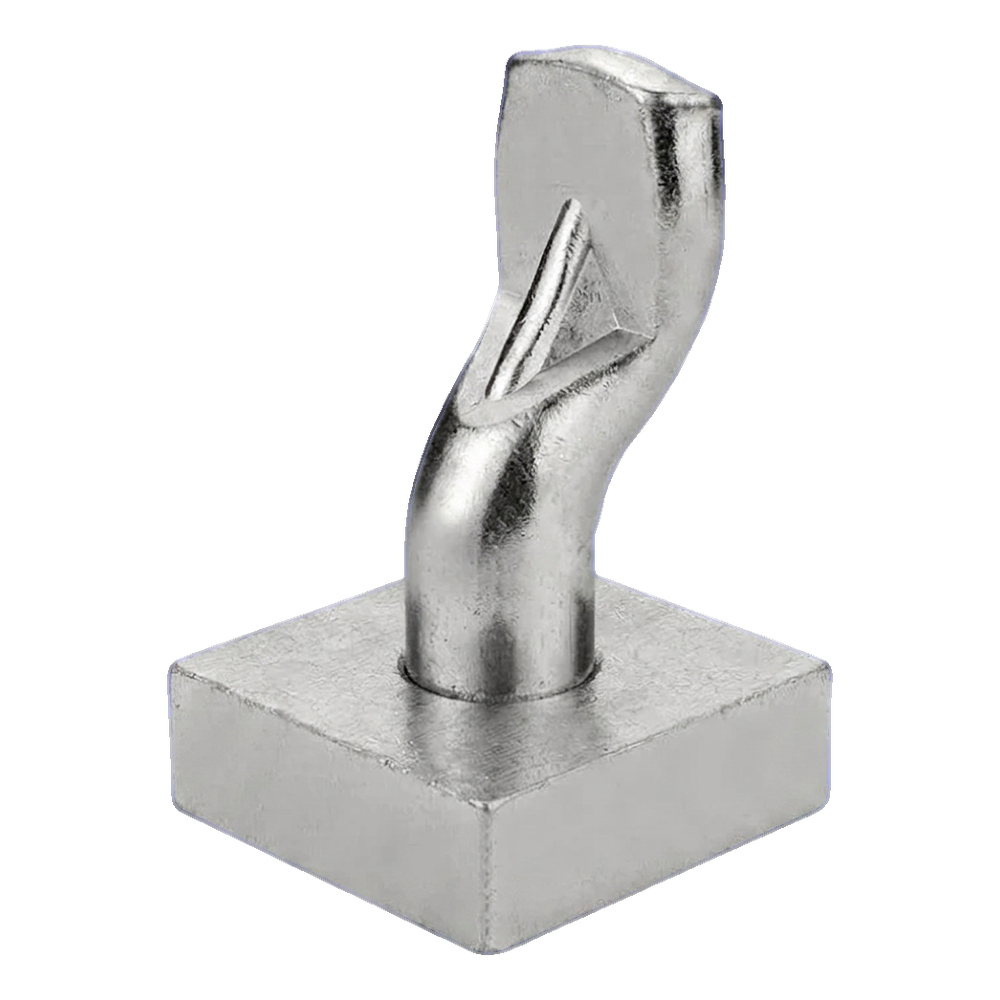

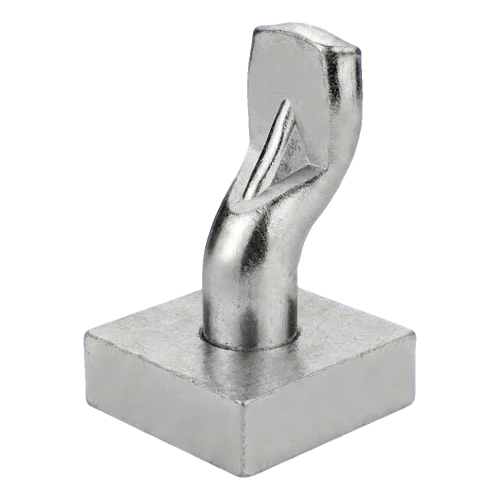

PSG Dorn mit Platte (30) ist ein unteres Stahlscharnier für die Montage von Flügeltoren. Das Element besteht aus einem Dorn, der in der Hülse des oberen Scharniers gelagert wird, sowie einer quadratischen Montageplatte, die an der Torbasis befestigt wird. Die solide, einteilige Stahlkonstruktion gewährleistet hohe Tragkraft und Langlebigkeit auch bei intensiver Nutzung.
Die zulässige Belastung eines Scharnierpaares (oberes + unteres) für einen Torflügel mit einer Länge von 2 m beträgt 150 kg, was die sichere Aufhängung schwerer Flügel mit Vollausfüllung oder Paneelen ermöglicht. Der Dorn wird von unten montiert – die Platte bildet eine stabile Basis, und der profilierte Zapfen mit Nut sorgt für sichere Lagerung und freie Drehung des Flügels.

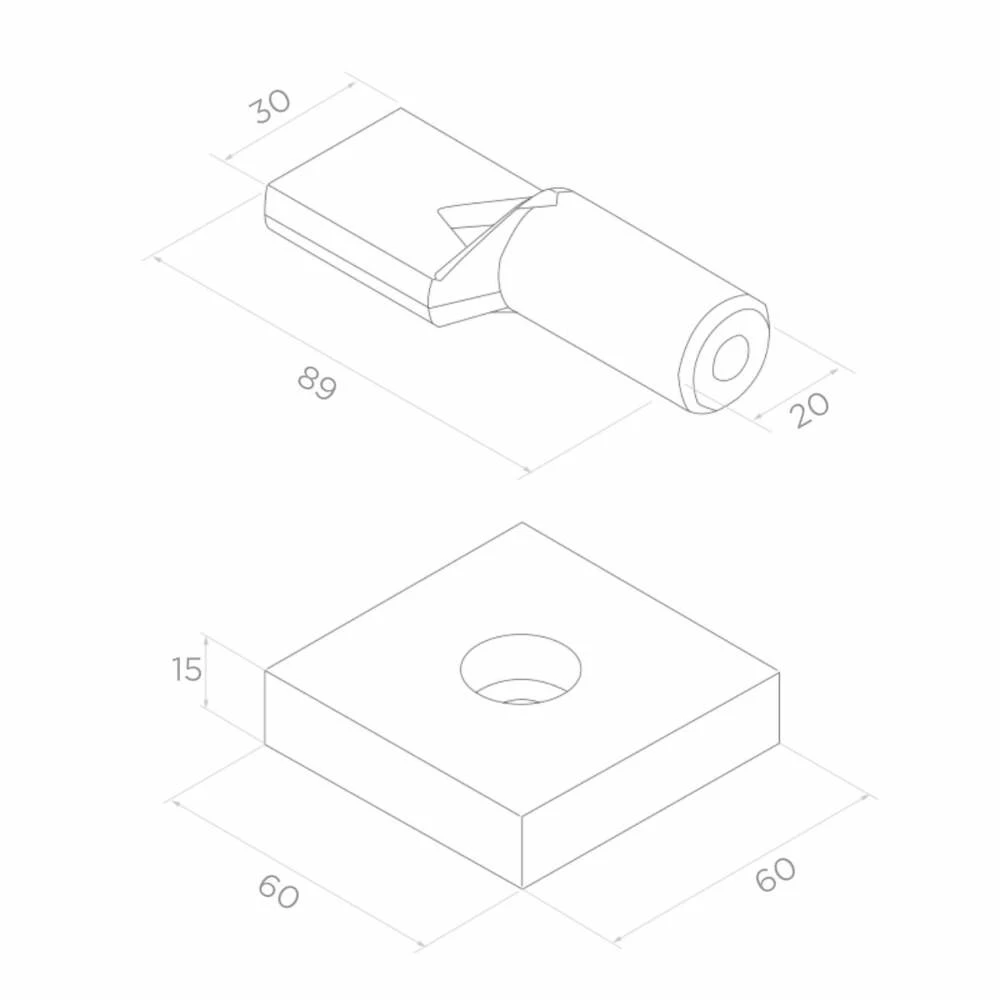

Abmessungen und technische Parameter
- Gesamtlänge des Dorns: 89 mm
- Kopfbreite des Dorns: 30 mm
- Durchmesser des zylindrischen Dornteils (Drehachse): Ø20 mm
- Abmessungen der Montageplatte: 60 × 60 mm
- Dicke der Montageplatte: 15 mm
- Material: Stahl
- Gewicht: 0,59 kg
- Zulässige Belastung eines Scharnierpaares (Flügel 2 m): 150 kg
- EAN: 5901289676243
- Hersteller: PSG
Anwendung und Montage
Der Dorn mit Platte ist das untere Element des Flügeltorscharniers. Die Platte wird mit Schrauben am Pfosten oder Zaunfundament befestigt (zentrales Loch in der Platte), und der Dorn bildet die Achse, um die sich der Torflügel dreht. Das Produkt ist für die Verwendung in Kombination mit einem entsprechenden oberen Scharnier vorgesehen – zusammen bilden sie ein komplettes Scharniersystem für einen Flügel. Dank der massiven Konstruktion und einfachen Geometrie ist die Montage schnell und erfordert keine Spezialwerkzeuge, was sich in kürzerer Ausführungszeit des Auftrags auf der Baustelle niederschlägt.
Technische Daten
| Durchmesser | 20 |
| Material | Stahl |
