PSG Eckpfosten für Balustergeländer aus Edelstahl AISI 304 ø 42,4 mm H960 – Bodenmontage

Zum Produkt-Feedback

Eck-Balusterpfosten PSG aus Edelstahl AISI 304, ø 42,4 mm, Höhe 960 mm. Wandstärke 2 mm, satiniertes Finish. 8 Halterungen für Röhrchen ø 12 mm, Eck-Handlaufhalterung. Bodenmontage, Gewicht 3,16 kg.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 40,77 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

PSG Balustradenpfosten Eckpfosten aus Edelstahl AISI 304 ø 42,4 mm H960 – Bodenbefestigung

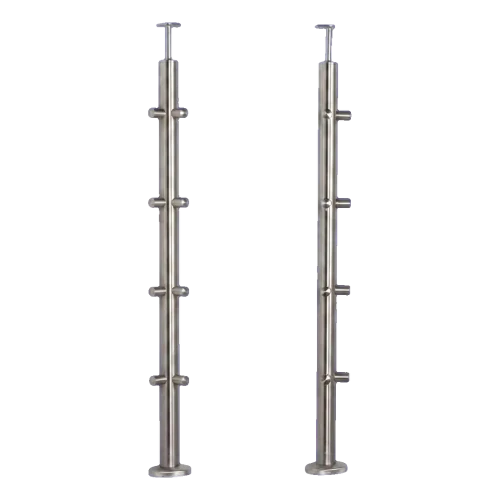

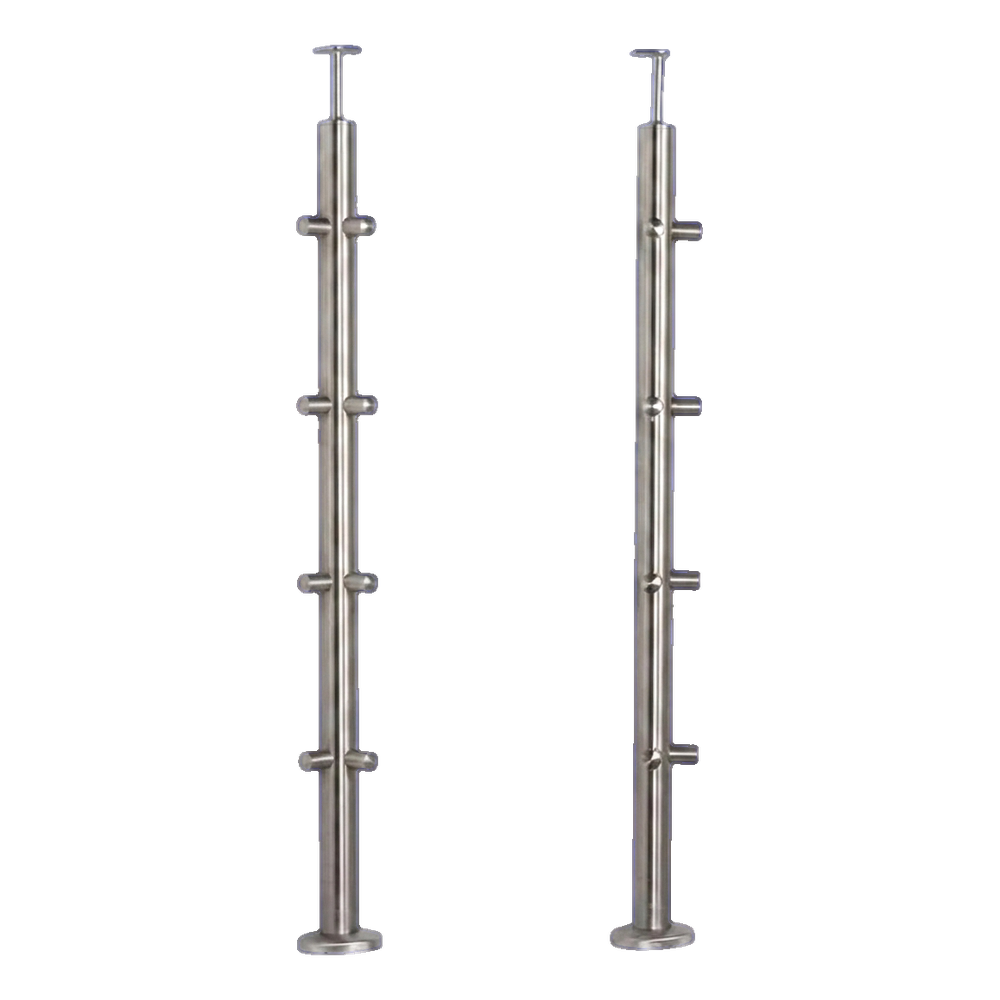

Eckpfosten für Balustrade aus Edelstahl AISI 304 – Ansicht von vorne und von der Seite
Eckpfosten für Balustrade aus Edelstahl AISI 304 – Ansicht von vorne und von der Seite

Eck-Balustradenpfosten PSG aus geschliffenem Edelstahl AISI 304 ist eine solide und ästhetische Basis für moderne Balkon- und Treppengeländer. Dank der Eckkonstruktion mit 8 Halterungen (je 4 auf jeder Seite) für Füllstäbe ø 12 mm stellt der Pfosten einen kompletten Eckpunkt des Balustradensystems ø 42,4 mm dar. Die Bodenmontage gewährleistet Stabilität, und die satinierte Oberfläche verleiht dem Ganzen ein elegantes, professionelles Aussehen.

Die im Set enthaltenen Verbindungen und Handlaufbefestigungen sind nicht dauerhaft montiert – es wird empfohlen, sie mit anaeroben Klebstoff für Edelstahl zu verkleben. Dadurch erhält der Installateur die Möglichkeit zur Einstellung und Anpassung des Pfostens an die Baustellenbedingungen und kann bei Bedarf den Pfosten kürzen, z.B. aufgrund von Bodenunebenheiten.

Technische Parameter des Pfostens

  • Material: Edelstahl AISI 304, satinierte Oberfläche (geschliffen)
  • Pfostendurchmesser: ø 42,4 mm
  • Wandstärke: 2 mm
  • Pfostenhöhe: 960 mm
  • Gesamthöhe mit Handlauf: 1002,4 mm
  • Abstand der Befestigungsbohrungen: 190 mm (4 Ebenen, alle 190 mm)
  • Abstand der untersten Bohrung von der Basis: 200 mm
  • Gewindebohrungen: 2 × M6 auf jeder Ebene, angeordnet im 90°-Winkel
  • Anzahl Halterungen: 8 Stk. (4 + 4, auf beiden Seiten der Ecke)
  • Durchmesser der Füllstäbe: ø 12 mm
  • Montage: in den Boden
  • Gewicht: 3,16 kg
  • EAN: 5903313202107

Handlauf-Eckhalterung

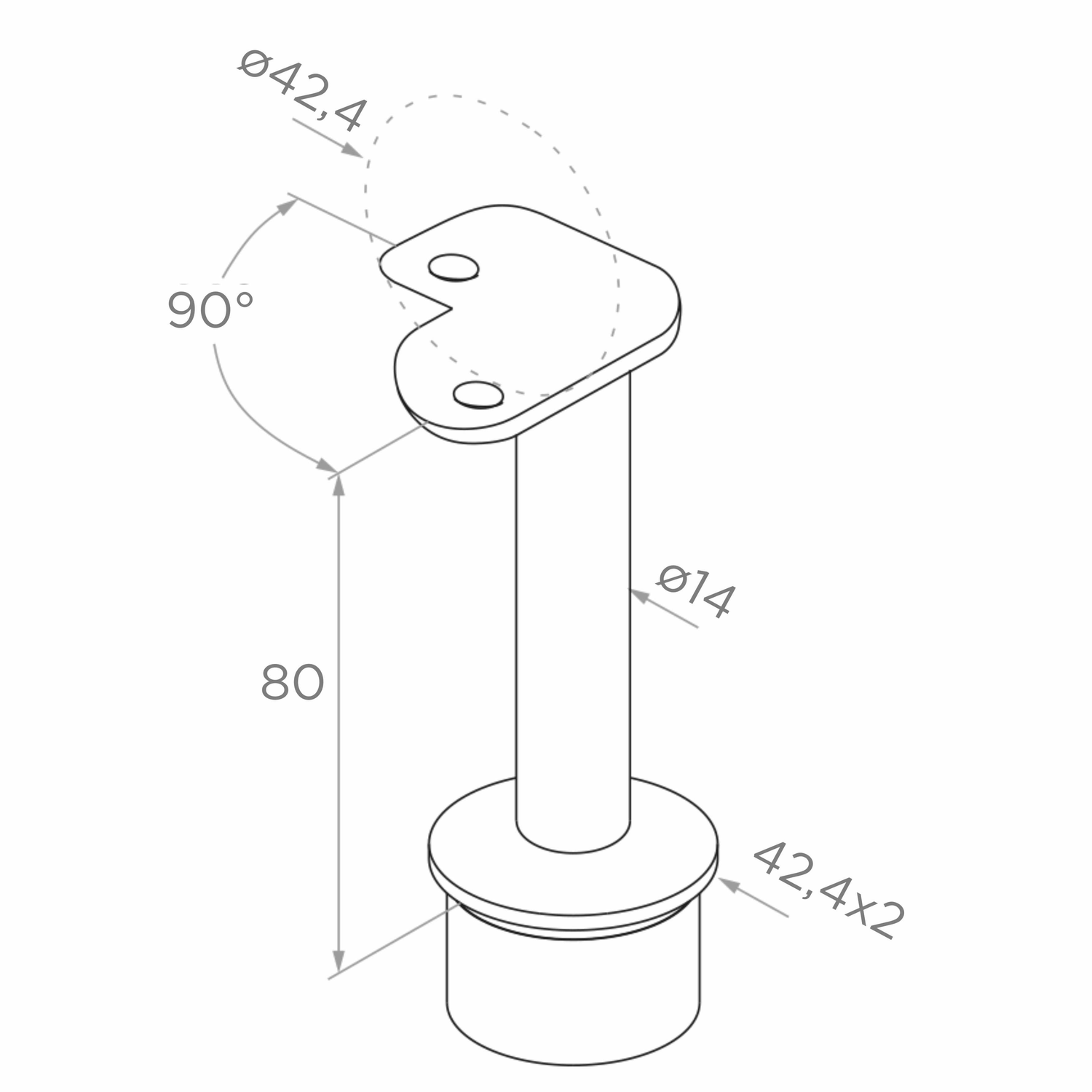

Maßzeichnung der Handlauf-Eckhalterung – isometrische Ansicht
Maßzeichnung der Handlauf-Eckhalterung – isometrische Ansicht

Halterung, die an der Spitze des Pfostens befestigt wird, ausgestattet mit einem im 90°-Winkel gebogenen Eckblech, das die Abstützung des Handlaufs in der Balustradene-Ecke ermöglicht.

  • Zapfenhöhe: 80 mm
  • Zapfendurchmesser: ø 14 mm
  • Basisdurchmesser (passt zum Rohr): ø 42,4 × 2 mm
  • Handlaufdurchmesser: ø 42,4 mm
  • Winkel des Montagebleches: 90°

Durchgangshalterung für Füllstab

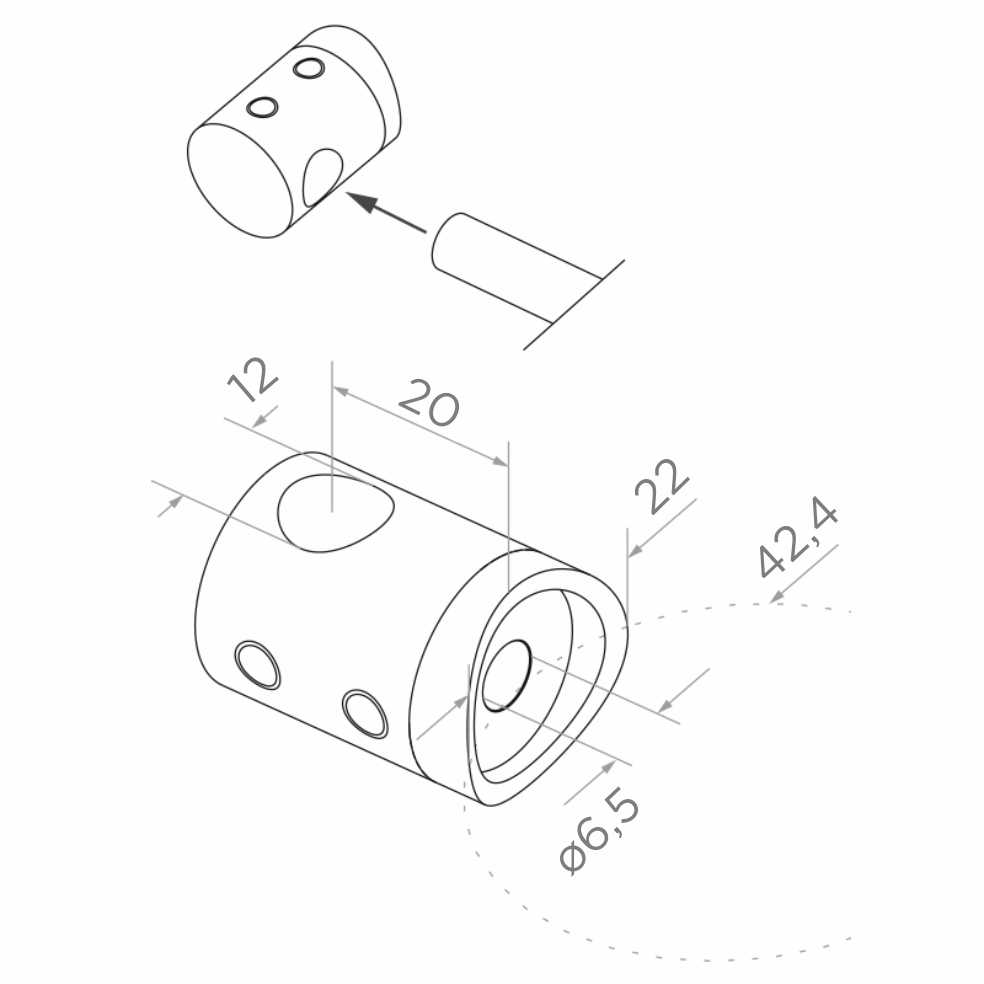

Maßzeichnung der Durchgangshalterung für Stab ø 12 mm – Explosionsansicht
Maßzeichnung der Durchgangshalterung für Stab ø 12 mm – Explosionsansicht

Halterung mit Aussparung, die an das Pfostenrohr angepasst ist, befestigt mit Schraube durch die Montagebohrung. Ermöglicht die durchgehende Führung der Füllstäbe.

  • Durchmesser der Staböffnung: ø 12 mm
  • Außendurchmesser der Halterung: ø 22 mm
  • Tiefe (Abstand zur Bohrungsachse): 20 mm
  • Durchmesser der Montagebohrung: ø 6,5 mm
  • Anpassung an Rohr: ø 42,4 mm

Basisabdeckung (Rosette)

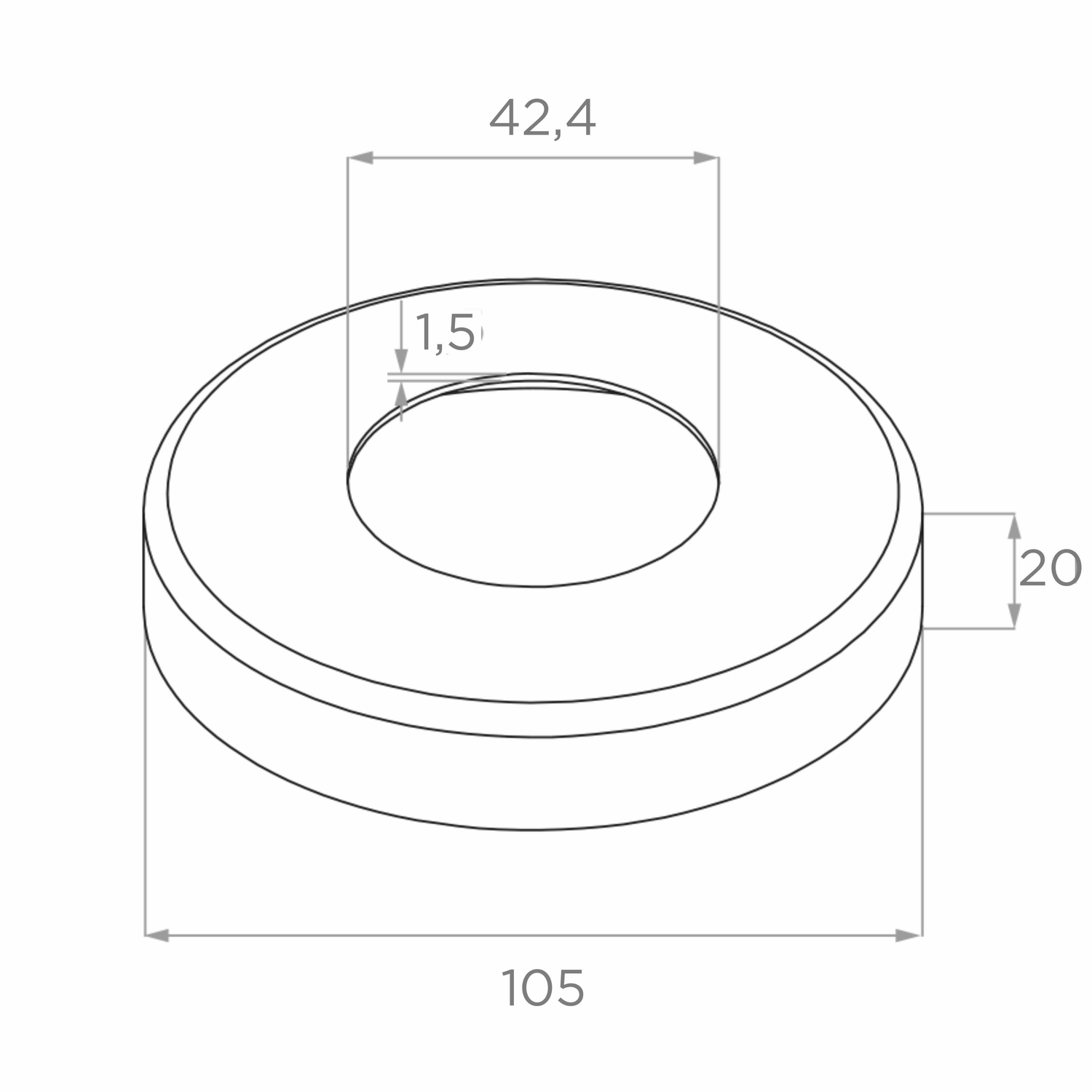

Maßzeichnung der Basisabdeckung – isometrische Ansicht
Maßzeichnung der Basisabdeckung – isometrische Ansicht

Abdeckung, die auf den unteren Teil des Pfostens aufgesetzt wird, verdeckt die Montagestelle im Boden und verleiht der Oberfläche ein professionelles Aussehen.

  • Außendurchmesser: 105 mm
  • Innerer Bohrungsdurchmesser: ø 42,4 mm
  • Höhe: 20 mm
  • Blechdicke: 1,5 mm

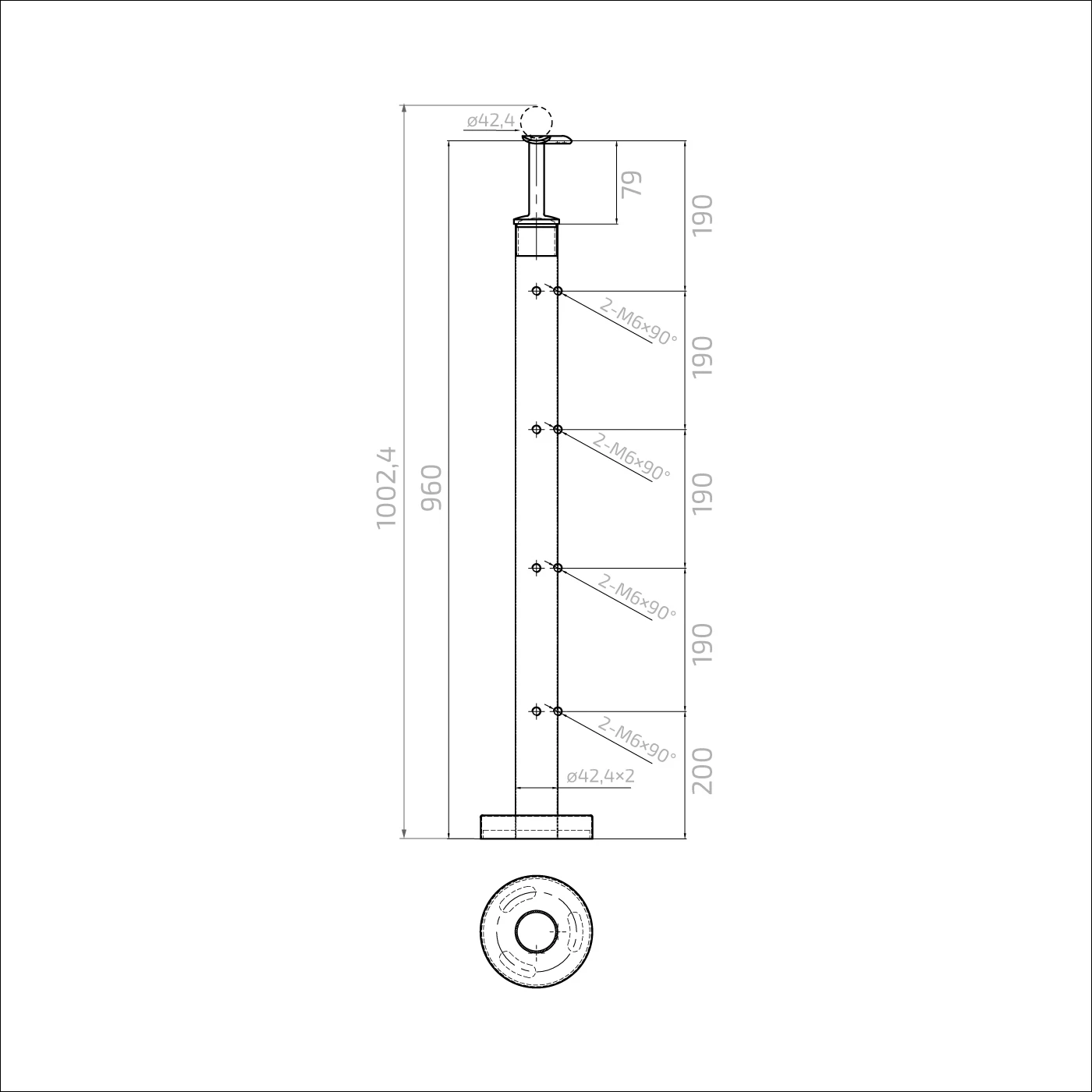

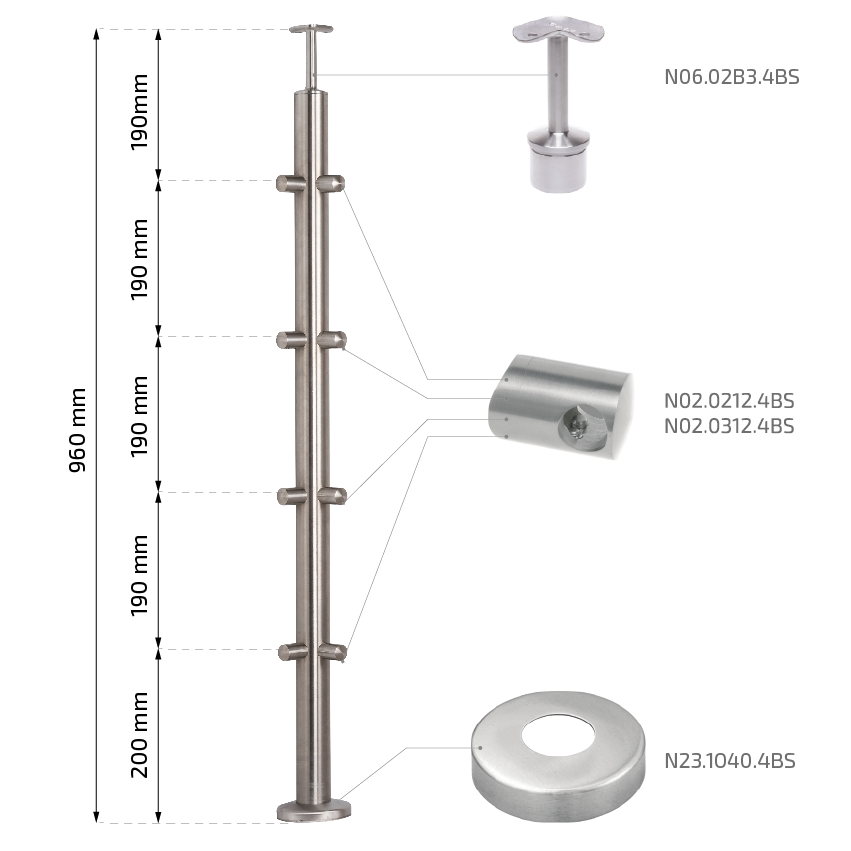

Maßschema des Pfostens

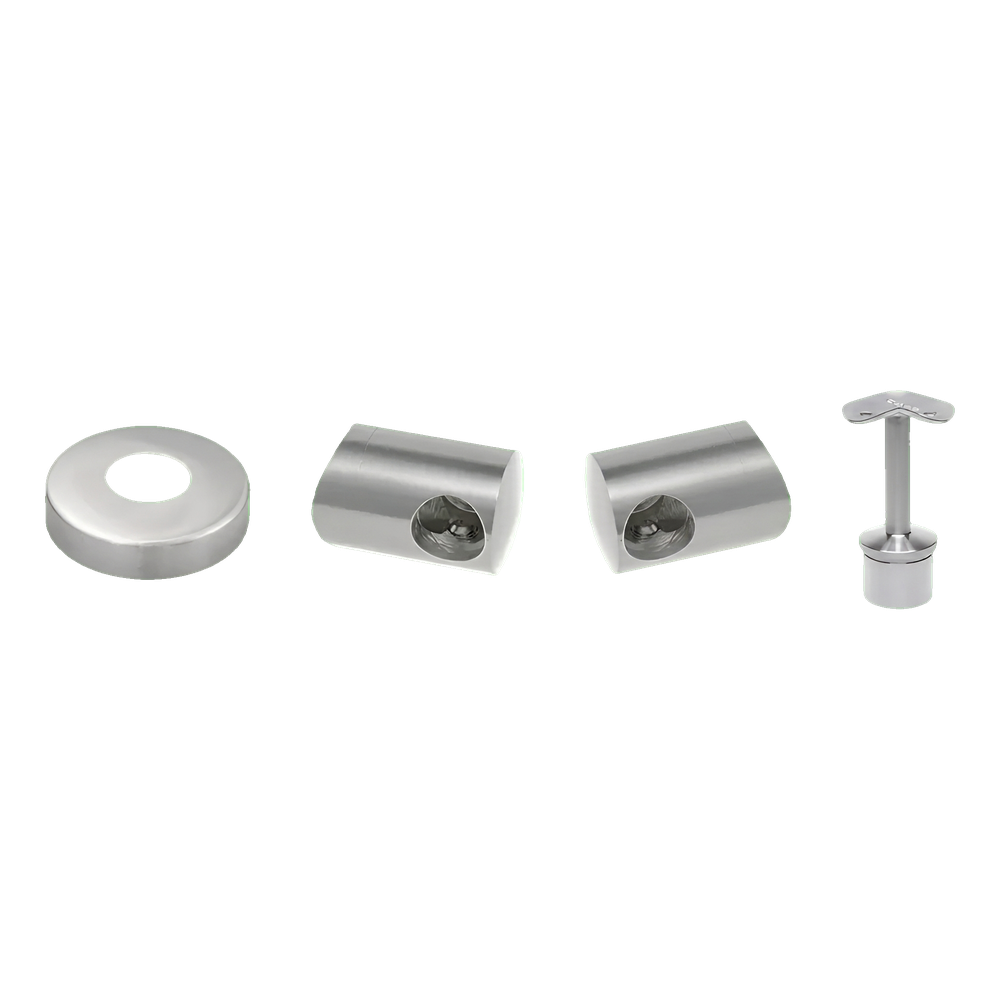

Lieferumfang

  • Eckpfosten ø 42,4 × 960 mm — 1 Stk.
  • Basisabdeckung (Rosette) — 1 Stk.
  • Durchgangshalterungen für Stab ø 12 mm — 2 × 4 Stk. (insgesamt 8 Stk.)
  • Eck-Handlaufhalterung — 1 Stk.
