PSG Eckpfosten für Geländer aus Edelstahl AISI 304 ø42,4 mm H1060 mm mit Halterungen für Rohre ø12 mm

Zum Produkt-Feedback

Eckpfosten PSG für Geländer aus Edelstahl AISI 304, ø42,4 mm, Höhe 1060 mm. 8 Halterungen für Rohre ø12 mm, Bodenmontage. Oberflächenbearbeitung geschliffen satin. Gewicht 3,3 kg. Für Innengeländer.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 44,38 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

PSG Eckpfosten für Balustrade aus Edelstahl AISI 304 ø42,4 mm H1060 mm mit Halterungen für Rohre ø12 mm

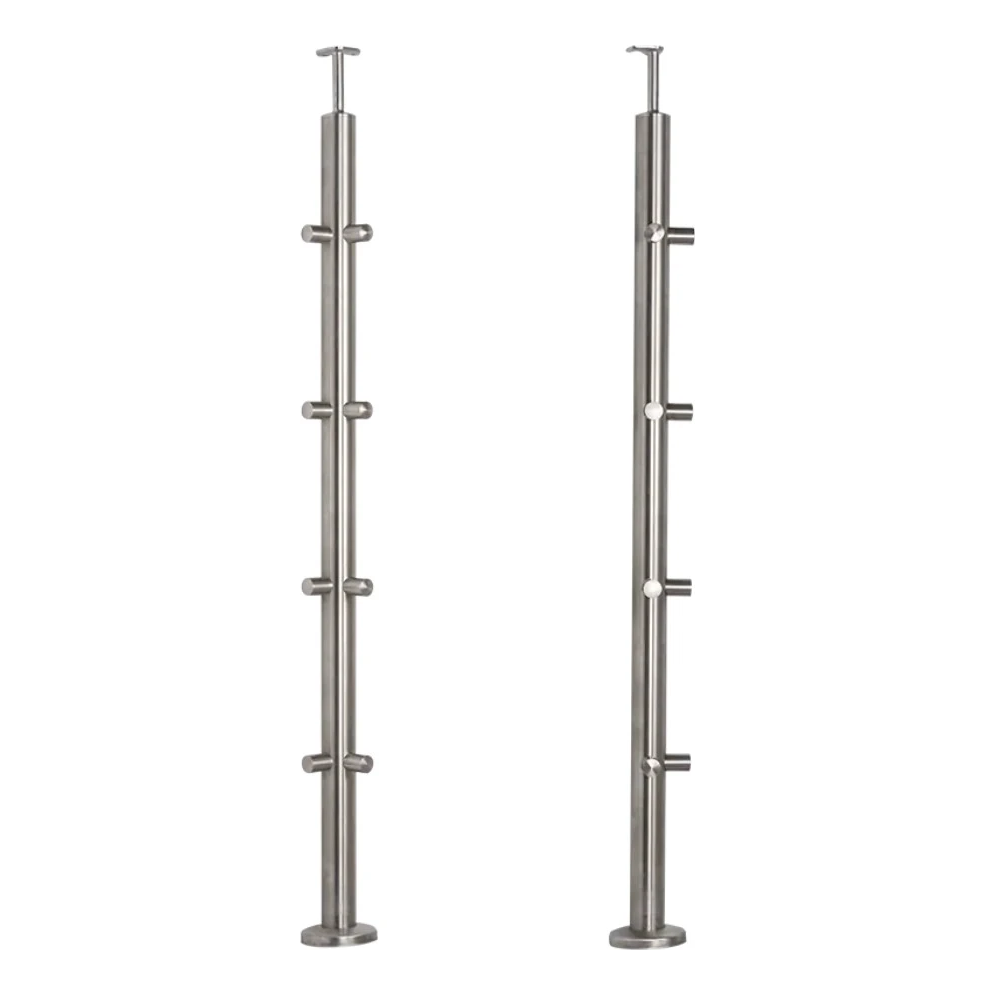

Eckpfosten für Balustrade aus Edelstahl AISI 304 – Ansicht von vorne und von der Seite
Eckpfosten für Balustrade aus Edelstahl AISI 304 – Ansicht von vorne und von der Seite

Der PSG Eckpfosten für Balustrade aus geschliffenem Edelstahl AISI 304 ist ein fertiges Konstruktionselement für den Bau von Balkon- und Treppengeländern im Innenbereich. Dank der 8 Stabhalterungen (je 4 auf jeder Seite der Ecke) ermöglicht er die Führung von 4 Füllrohren ø12 mm in zwei senkrechten Richtungen, was ihn zur idealen Lösung für die Eckmontage macht.

Der Pfosten wird im Boden montiert, und die beiliegenden Handlaufverbinder sind nicht dauerhaft befestigt – dies ermöglicht die Regulierung und Anpassung an die Baustellen-Bedingungen. Der Hersteller empfiehlt die Fixierung der Verbindungen mit speziellem anaeroben Klebstoff für Edelstahl. Die Gesamthöhe mit montiertem Handlauf beträgt 1102,4 mm.

Technische Parameter des Pfostens

  • Hersteller: PSG
  • Material: Edelstahl AISI 304, geschliffen (Satin)
  • Pfostendurchmesser: ø42,4 mm
  • Pfostenhöhe: 1060 mm
  • Gesamthöhe mit Handlauf: 1102,4 mm
  • Typ: Eckpfosten (90° Winkel)
  • Montage: im Boden
  • Bestimmung: für Innenbereich
  • Halterungen: 8 Stk. (2 × 4) – Stabhalterungen für Rohre ø12 mm
  • Halterungsabstand: 210 mm (Achsenabstand)
  • Abstand von Pfostenspitze zur obersten Halterung: 220 mm
  • Gewicht: 3,3 kg
  • EAN: 5903313202121

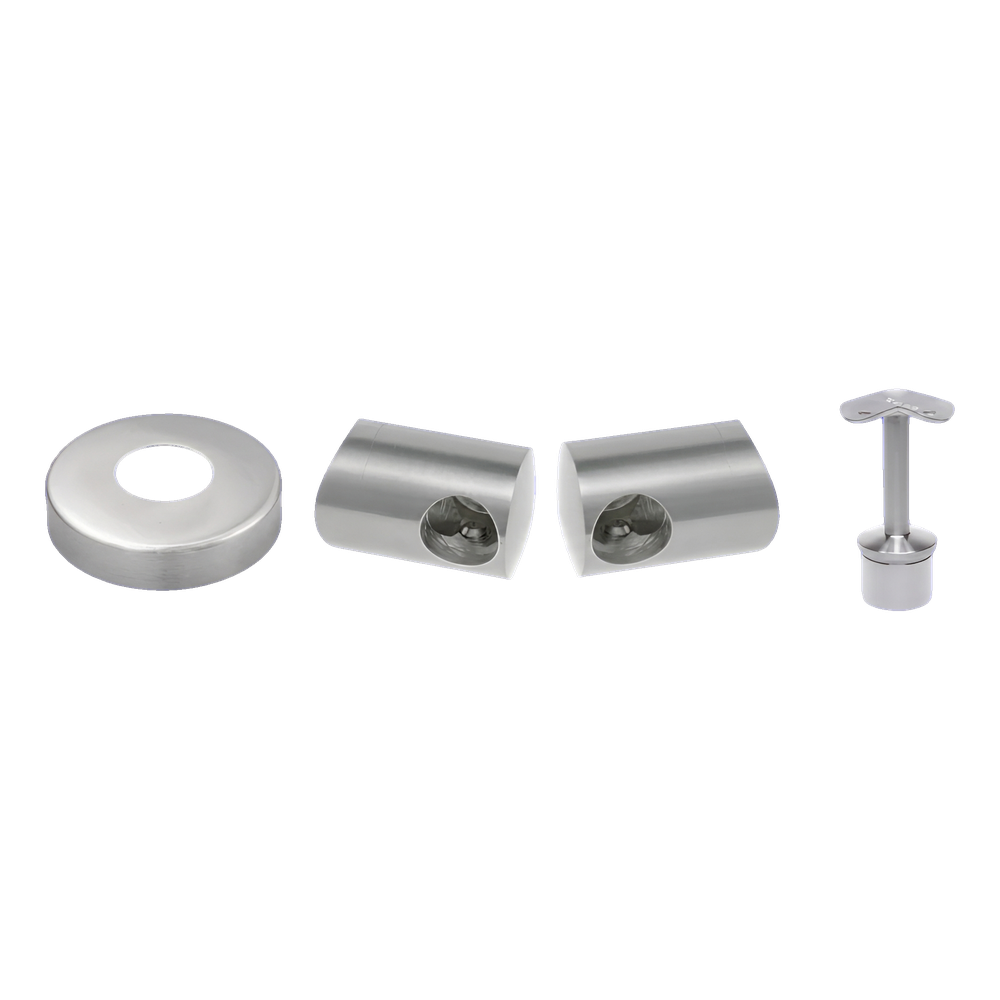

Bauteile des Sets – Abdeckung, Stabhalterungen und Handlaufverbinder
Bauteile des Sets – Abdeckung, Stabhalterungen und Handlaufverbinder

Lieferumfang

  • Eckpfosten für Balustrade ø42,4 × 1060 mm – 1 Stk.
  • Abdeckung (Rosette) der Basis – 1 Stk.
  • Stabhalterungen ø12 mm – 2 × 4 Stk. (8 Stk.)
  • Eck-Handlaufverbinder – 1 Stk.

Abmessungen der Komponenten

Handlaufverbinder (Eck): Zapfenhöhe 80 mm, Zapfendurchmesser ø14 mm, Basisdurchmesser ø42,4 mm, Arbeitswinkel 90°, passend für Handlauf ø42,4 mm.

Stabhalterung: Öffnung für Rohr ø12 mm, Außendurchmesser des Gehäuses ø22 mm, Ausladung von Pfostenachse 20 mm, Montageloch ø6,5 mm, Anpassung an Pfosten ø42,4 mm.

Basisabdeckung: Außendurchmesser 105 mm, Innenöffnung ø42,4 mm, Höhe 20 mm, Wandstärke 1,5 mm.

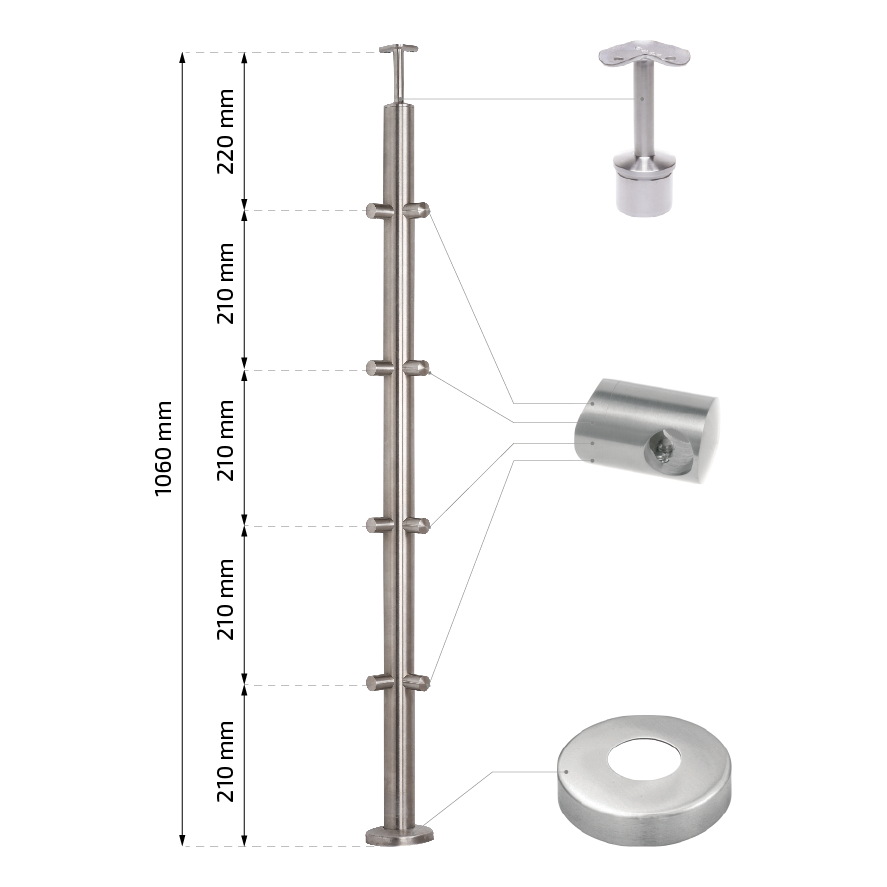

Maßzeichnung des Pfostens mit Halterungsanordnung und Bauteildetails
Maßzeichnung des Pfostens mit Halterungsanordnung und Bauteildetails

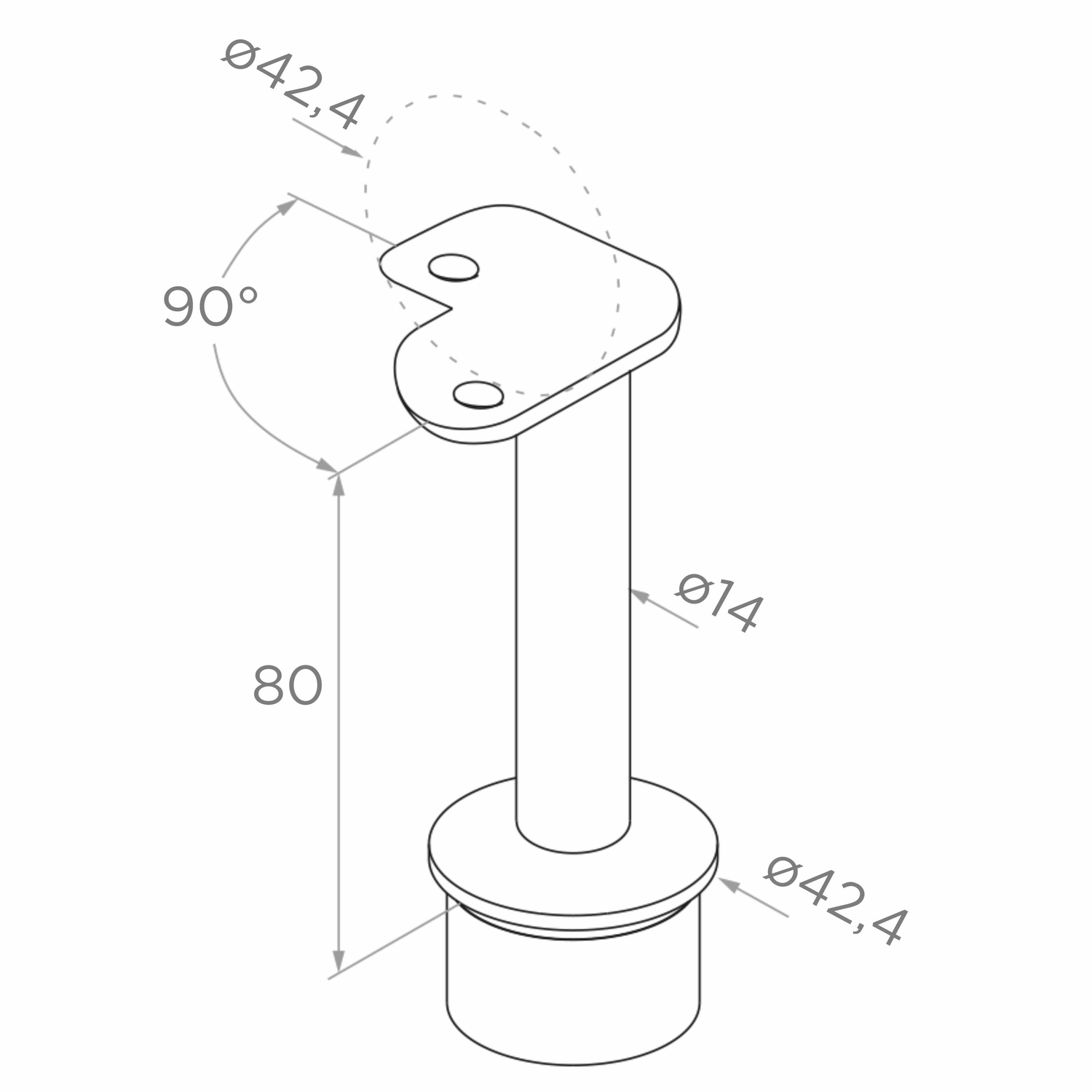

Technische Zeichnung des Eck-Handlaufverbinders mit Abmessungen
Technische Zeichnung des Eck-Handlaufverbinders mit Abmessungen

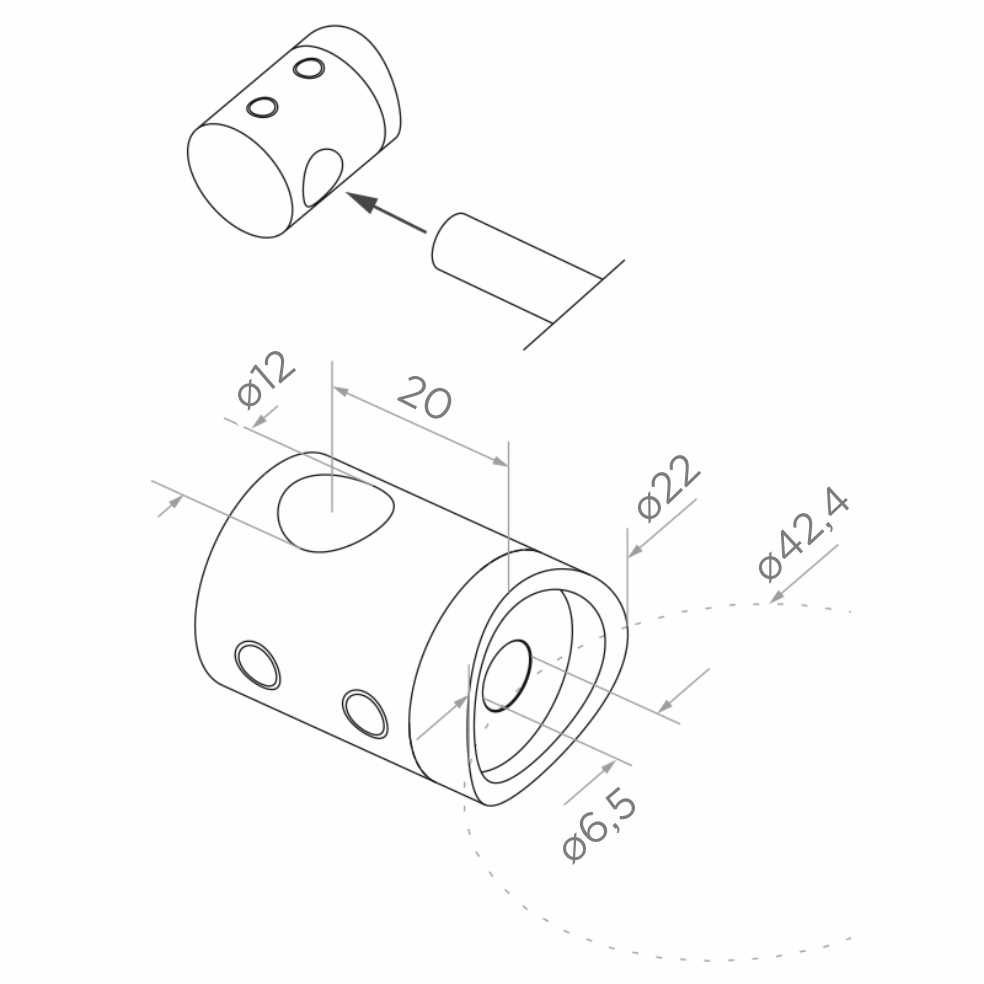

Technische Zeichnung der Stabhalterung mit Abmessungen
Technische Zeichnung der Stabhalterung mit Abmessungen

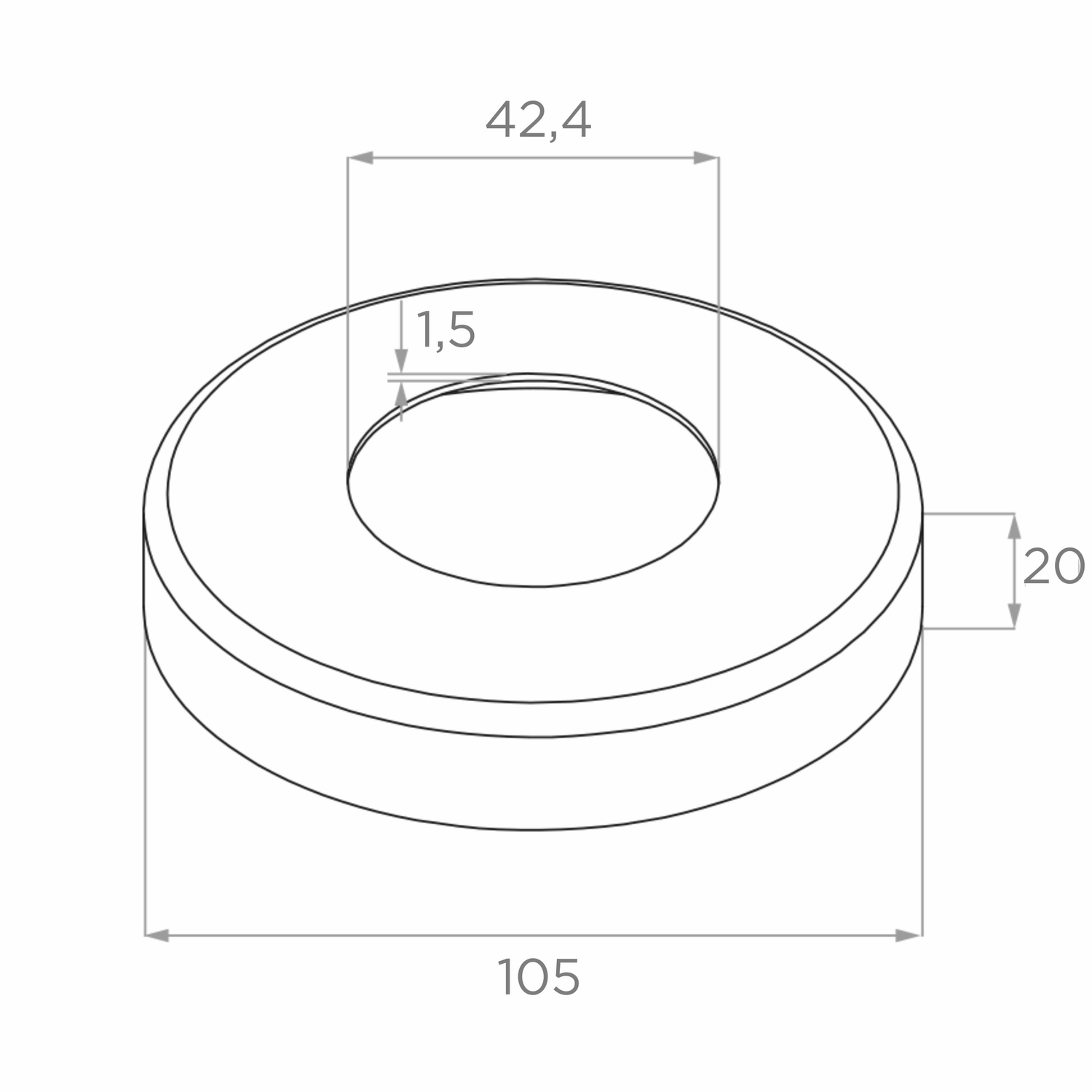

Technische Zeichnung der Basisabdeckung mit Abmessungen
Technische Zeichnung der Basisabdeckung mit Abmessungen

Montagevorteile

  • Handlaufverbinder sind nicht dauerhaft befestigt – Möglichkeit der Regulierung und Anpassung an die Baustellenbedingungen
  • Bei unebenen Böden kann der Pfosten auf die erforderliche Höhe gekürzt werden
  • Universelles Design – der Pfosten passt zu verschiedenen architektonischen Projekten
  • Edelstahl AISI 304 garantiert hohe Korrosions- und mechanische Beschädigungsresistenz
  • Geschliffene Oberfläche (Satin) sorgt für elegantes, modernes Aussehen
