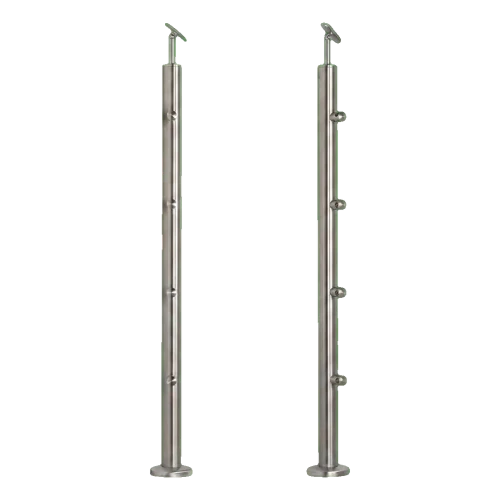

PSG Geländerpfosten Mittelpfosten durchlaufend ø 42,4 mm AISI 304 – 4 Halterungen, satiniert

Zum Produkt-Feedback

Geländerpfosten PSG Mittelpfosten durchlaufend aus rostfreiem Stahl AISI 304, satinierte Oberfläche. Durchmesser ø 42,4 mm, Höhe 960 mm, Wandstärke 2 mm. 4 durchlaufende Halterungen für Stäbe ø 12 mm, Achsabstand 190 mm. Gewicht 2,4 kg.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 33,72 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Verfügbarkeit:
Vorübergehend nicht verfügbar
Nicht verfügbar

Produkteigenschaften

[PIM] Cat 134 #134

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem 42,4 mm

Beschreibung

PSG Geländerpfosten Durchgang Mitte ø 42,4 mm AISI 304 – 4 Halterungen, satiniert

Geländerpfosten Durchgang Mitte aus Edelstahl AISI 304 – Ansicht von vorne und von der Seite
Geländerpfosten Durchgang Mitte aus Edelstahl AISI 304 – Ansicht von vorne und von der Seite

Geländerpfosten Durchgang Mitte aus Edelstahl AISI 304 mit satinierter Oberfläche — universelles Konstruktionselement für Balkon- und Treppengeländer. Dank 4 Durchgangshalterungen für Füllstäbe ø 12 mm ermöglicht der Pfosten die Erstellung ästhetischer, linearer Geländerfüllungen ohne zusätzliche Bohrungen.

Die im Set mitgelieferten Handlaufverbinder sind nicht fest eingeklebt, was dem Installateur volle Flexibilität bietet — ermöglicht die präzise Ausrichtung des Pfostens an die Baustellen bedingungen und bei Bedarf auch dessen Kürzung aufgrund von Bodenunebenheiten. Für die Montage der Verbinder wird die Verwendung von Anaerob-Kleber für Edelstahl empfohlen.

Technische Parameter des Pfostens

  • Material: Edelstahl AISI 304
  • Oberflächenfinish: satiniert (geschliffen)
  • Rohr durchmesser des Pfostens: ø 42,4 mm
  • Wandstärke des Rohrs: 2 mm
  • Höhe des Pfostens (Rohr): 960 mm
  • Gesamthöhe mit Handlauf: 1002,4 mm
  • Abstand der Durchgangshalterungen: 190 mm
  • Abstand vom Boden zur ersten Halterung: 200 mm
  • Befestigungsgewinde für Halterungen: 4× M6
  • Durchmesser der Füllstäbe: ø 12 mm
  • Verwendung: Innenbereich, Bodenmontage
  • System: 42,4
  • Gewicht: 2,4 kg
  • EAN: 5903313202091

Setinhalt

  • Pfosten (Rohr ø 42,4 × 960 mm)
  • Durchgangshalterungen für Stäbe ø 12 mm — 4 Stk.
  • Handlaufverbinder (Stütze)
  • Abdeckrosette

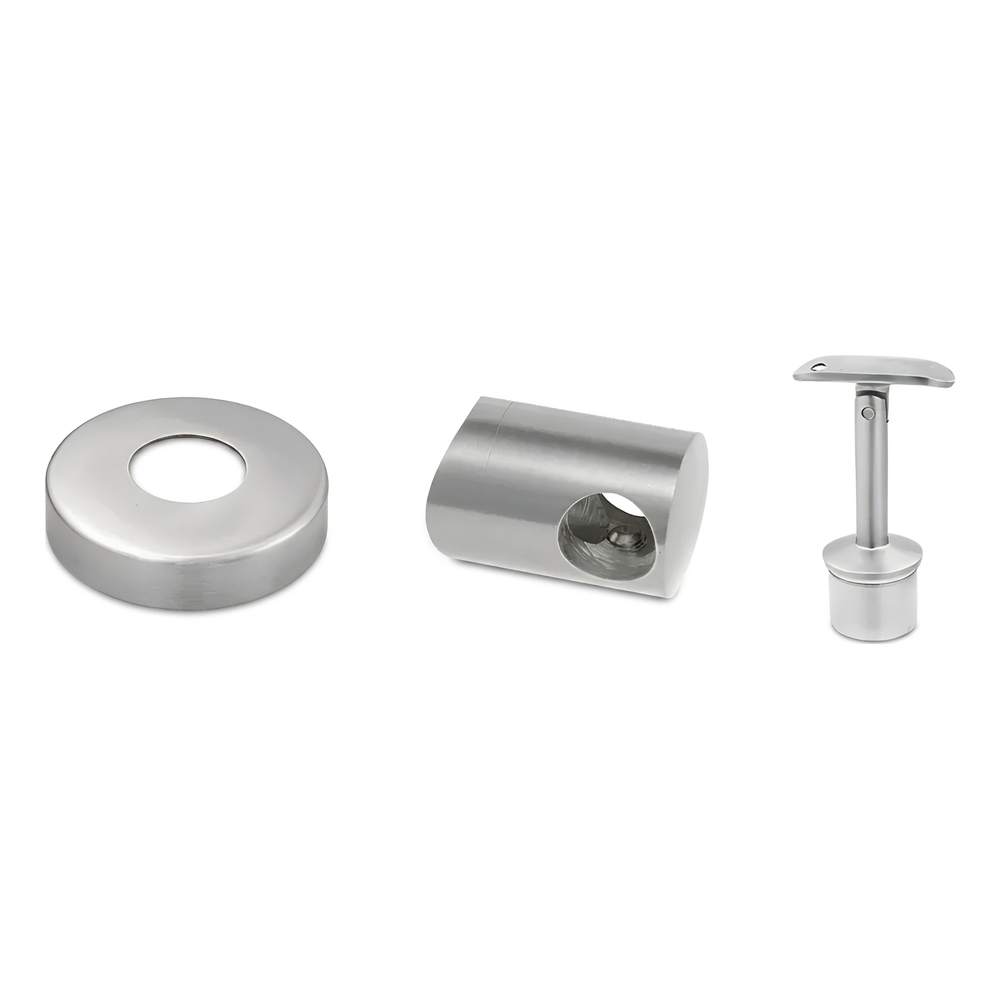

Set-Elemente – Abdeckrosette, Durchgangshalterung und Handlaufverbinder
Set-Elemente – Abdeckrosette, Durchgangshalterung und Handlaufverbinder

Set-Komponenten

Jedes Set enthält montagebereitete Komponenten: Abdeckrosette zur Abdeckung der Pfosten durchführung durch den Boden, vier Durchgangshalterungen für Füllstäbe sowie einen verstellbaren Handlaufverbinder. Diese Elemente ermöglichen einen schnellen und ästhetischen Abschluss des Geländers ohne separate Bestellung von Zubehör.

Abmessungen der Komponenten

Abdeckrosette:

  • Außendurchmesser: 105 mm
  • Innendurchmesser (Öffnung): ø 42,4 mm
  • Höhe: 20 mm
  • Dicke des Innenflansches: 1,5 mm

Durchgangshalterung:

  • Außendurchmesser: ø 22 mm
  • Bohrungsdurchmesser für Stab: ø 12 mm
  • Montagebohrung: ø 6,5 mm
  • Abstand der Bohrungsachse zur Oberfläche: 20 mm

Handlaufverbinder:

  • Höhe: 80 mm
  • Zapfendurchmesser: ø 14 mm
  • Basisdurchmesser: ø 42,4 mm
  • Passend für Handlauf: ø 42,4 mm

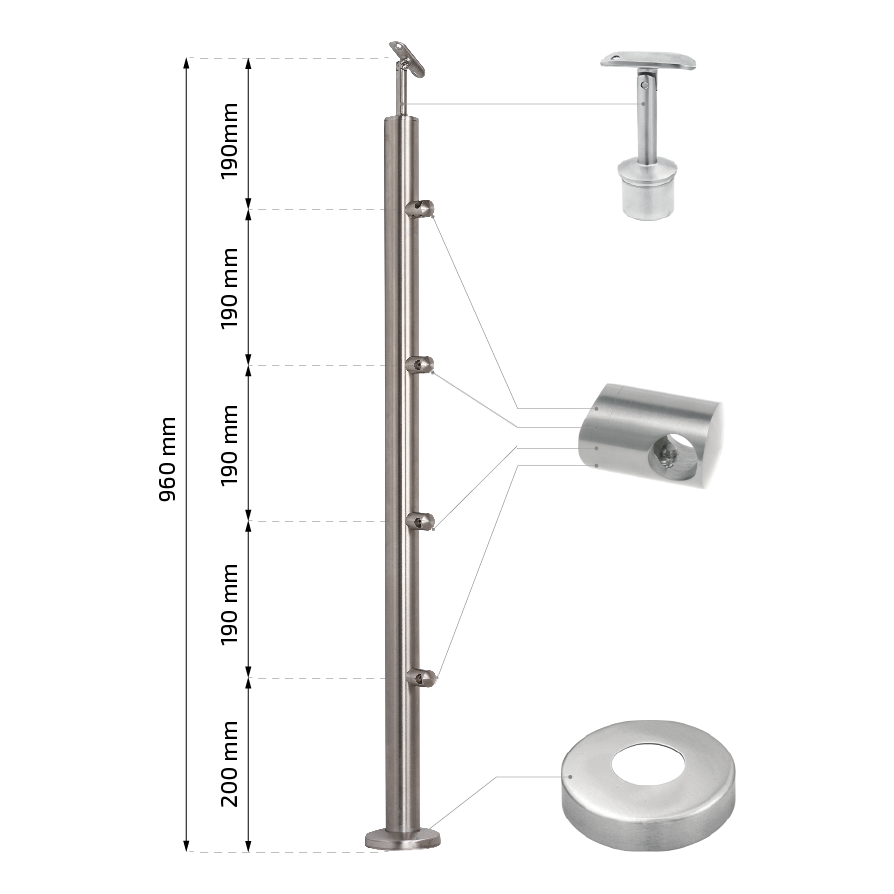

Maßzeichnung des Geländerpfostens mit Halterungsanordnung und Gesamtabmessungen
Maßzeichnung des Geländerpfostens mit Halterungsanordnung und Gesamtabmessungen

Maßschema des Pfostens

Die Zeichnung zeigt die Anordnung der Durchgangshalterungen am Pfosten. Die erste Halterung ist 200 mm über dem Bodenniveau angebracht, die weiteren drei in regelmäßigen Abständen von 190 mm. Die Gesamthöhe des Rohrs beträgt 960 mm, nach Montage von Verbinder und Handlauf erreicht die Höhe 1002,4 mm.

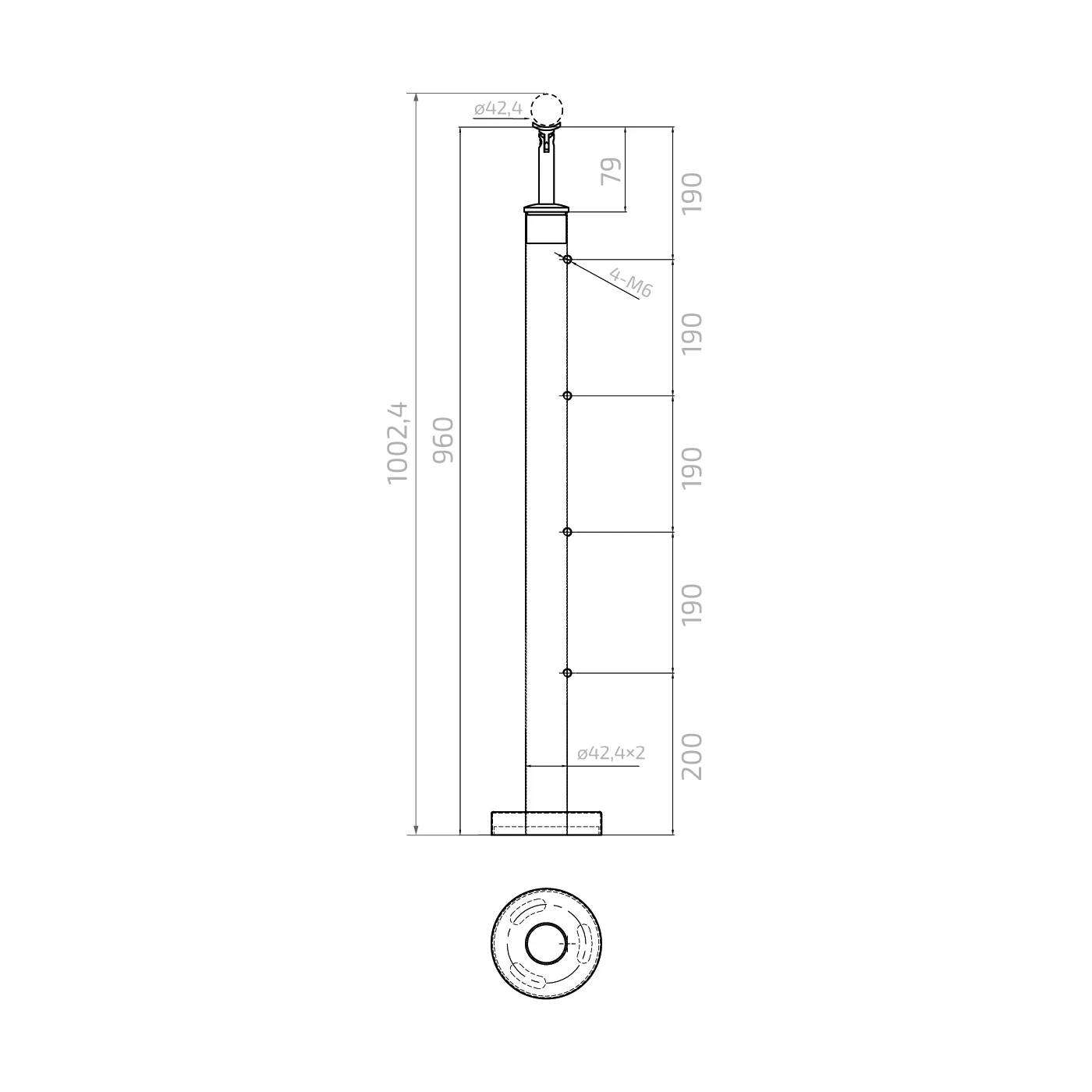

Technische CAD-Zeichnung des Geländerpfostens mit Ansicht von vorne und von oben
Technische CAD-Zeichnung des Geländerpfostens mit Ansicht von vorne und von oben

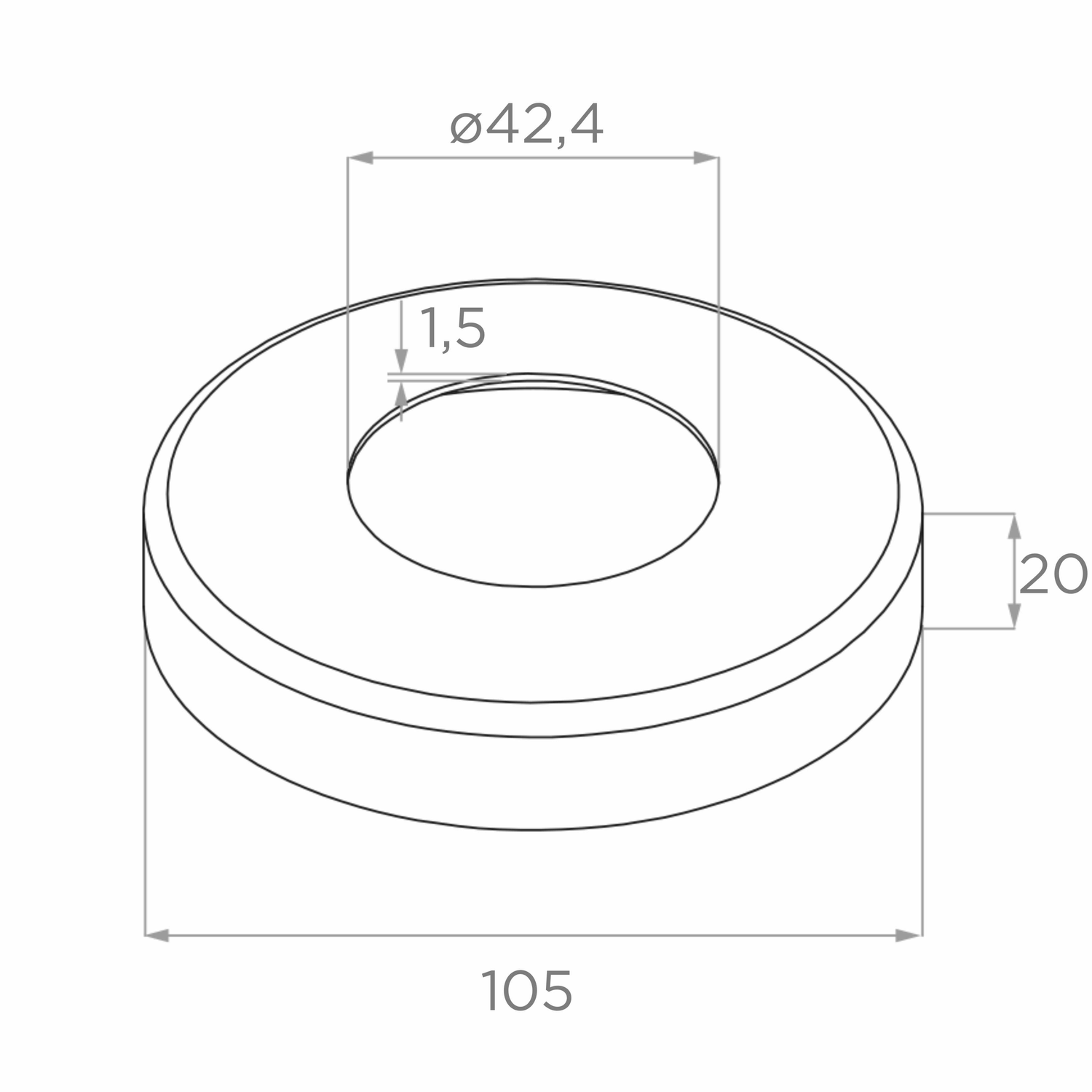

Maßzeichnung der Abdeckrosetten ø 105 mm
Maßzeichnung der Abdeckrosetten ø 105 mm

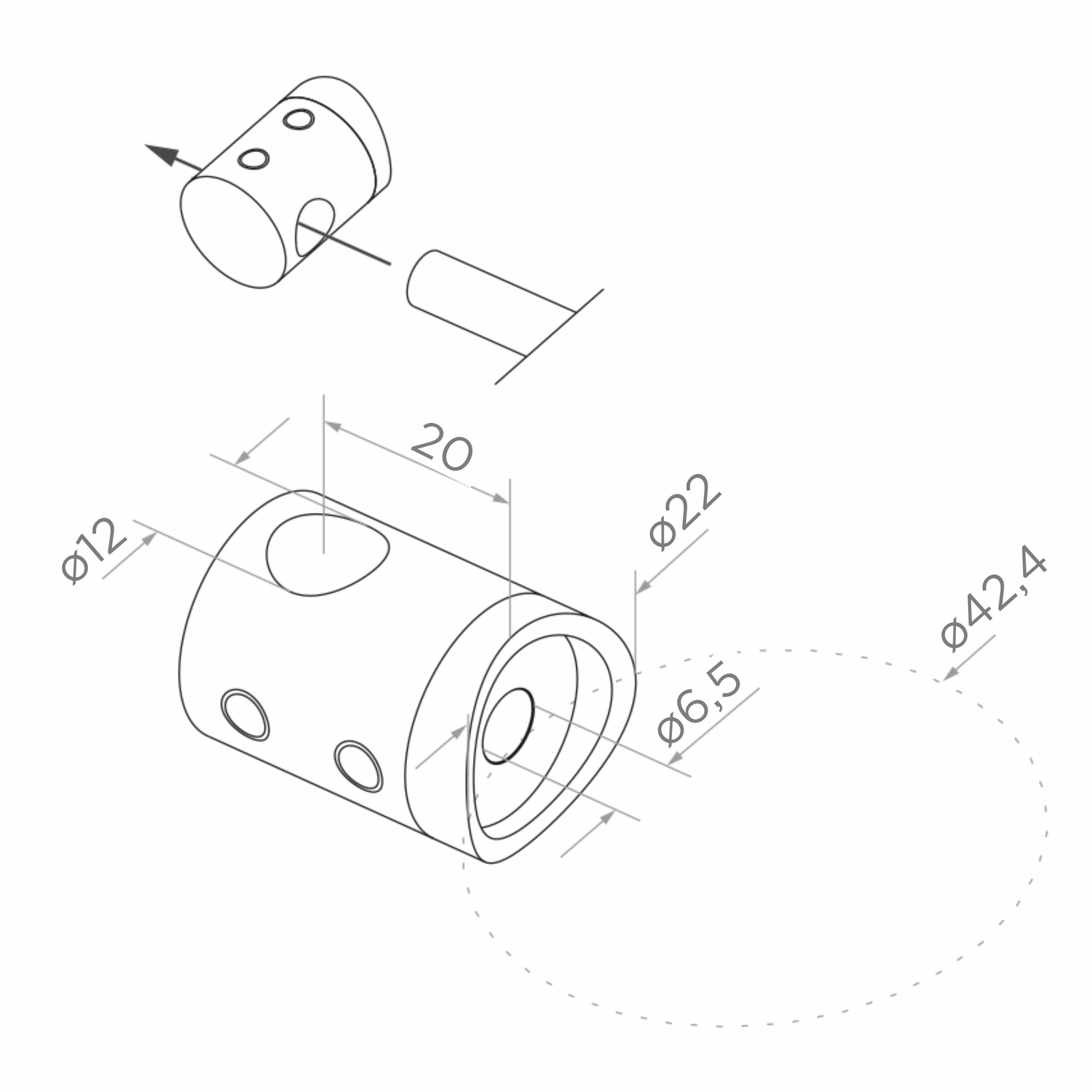

Maßzeichnung der Durchgangshalterung für Stab ø 12 mm
Maßzeichnung der Durchgangshalterung für Stab ø 12 mm

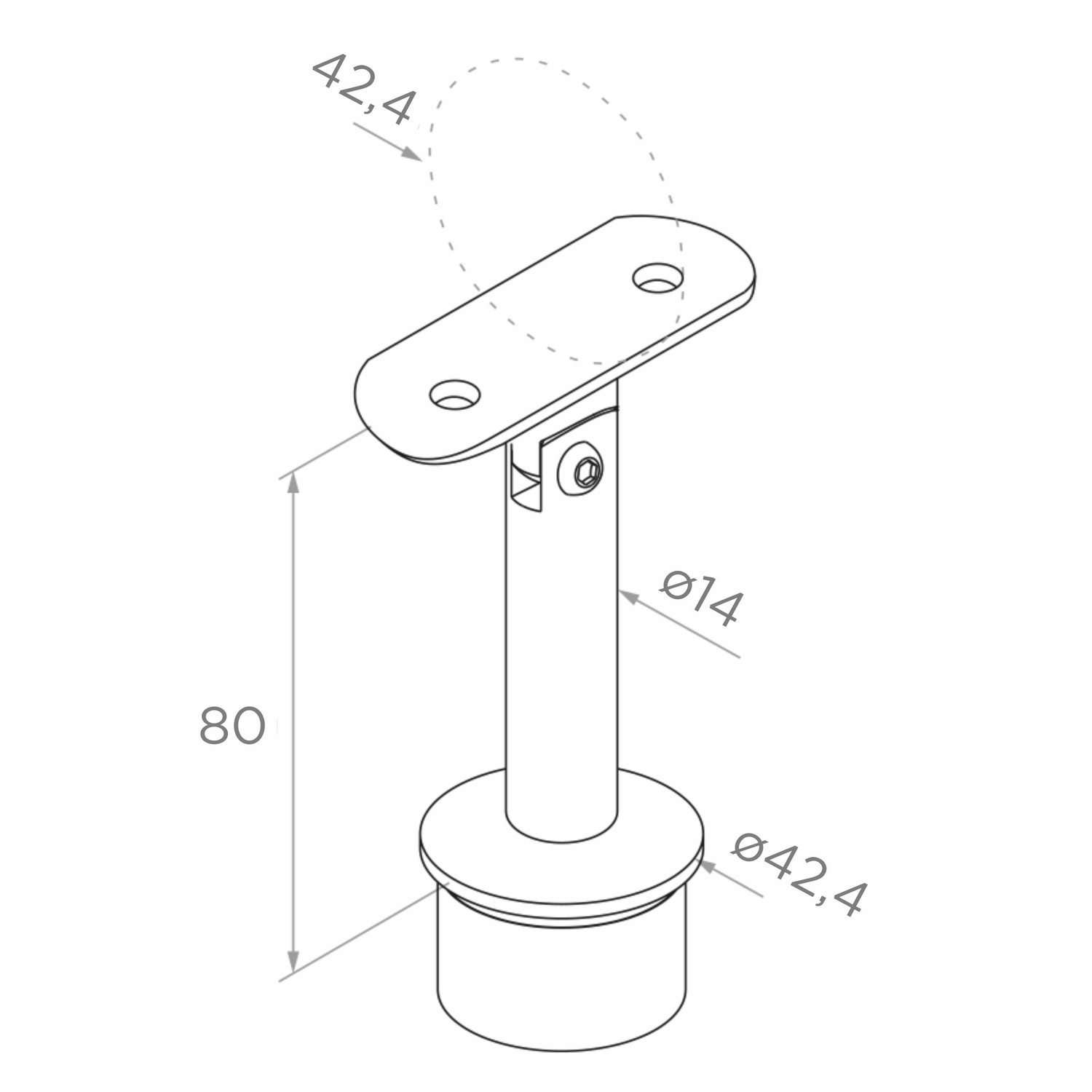

Maßzeichnung des Handlaufverbinders mit Zapfen ø 14 mm
Maßzeichnung des Handlaufverbinders mit Zapfen ø 14 mm

Vorteile für den Installateur

  • Schnelle Montage — Komplettes Set mit Abdeckrosette, Halterungen und Verbinder eliminiert die Notwendigkeit der separaten Beschaffung einzelner Elemente
  • Verstellbarer Handlaufverbinder — nicht fest eingeklebt, ermöglicht präzise Anpassung an die Baustellenbedingungen
  • Kürzungsmöglichkeit des Pfostens bei Bodenunebenheiten
  • Universelle Anwendung — bewährt sich in Balkon- und Treppengeländern, System 42,4 gewährleistet Kompatibilität mit breiter Zubehörpalette
  • Edelstahl AISI 304 mit satinierter Oberfläche — langlebig, korrosionsbeständig und ästhetisch
