PSG Halterung für Endanschlag bei selbsttragenden Schiebetoren 130×75 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG Halterung für Endanschlag bei selbsttragenden Schiebetoren 130×75 mm

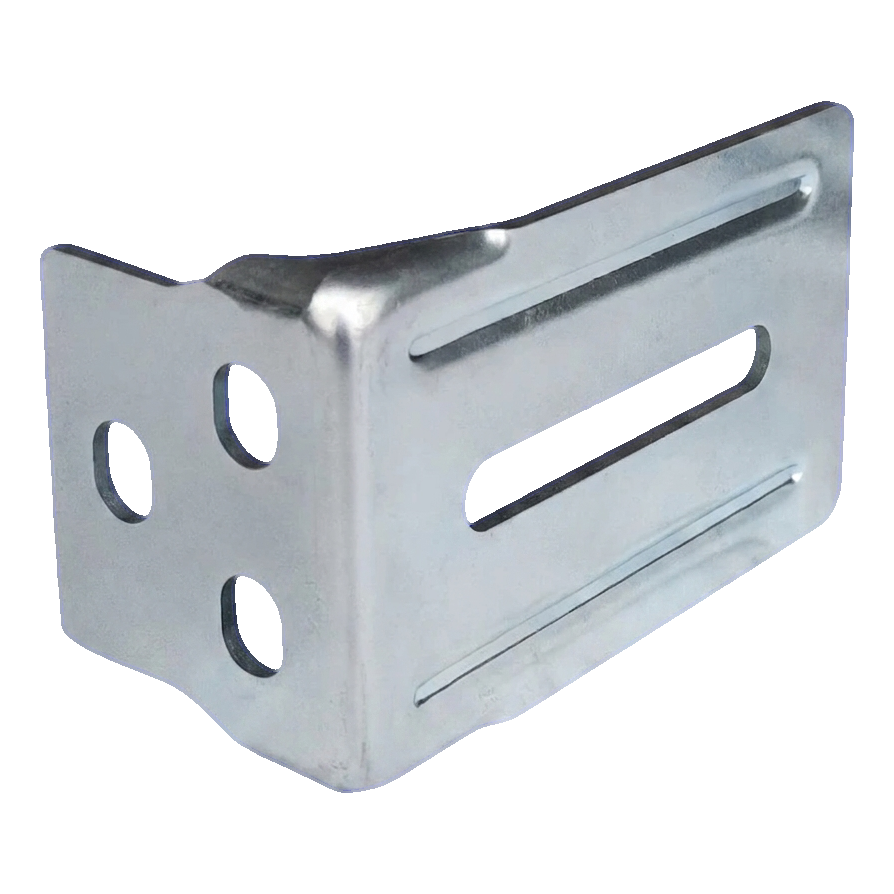

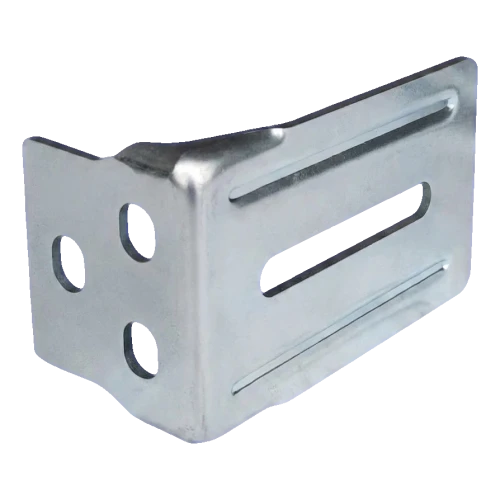

Die Halterung für Endanschlag PSG ist ein Stahlwinkel zur seitlichen Montage der Endanschlag-Aufnahme bei selbsttragenden Schiebetoren. Dank der soliden Konstruktion aus Stahlblech mit einer Stärke von 3 mm gewährleistet sie eine stabile und dauerhafte Befestigung des Endanschlag-Mechanismus — einem Schlüsselelement für das ordnungsgemäße Schließen des Schiebetors.
Die Halterung hat eine L-Form und ist sowohl am vertikalen als auch am horizontalen Flansch mit Langlöchern ausgestattet, was eine präzise Regulierung der Position der Endanschlag-Aufnahme während der Montage ermöglicht. Die runden Löcher an der vertikalen Wand dienen der zusätzlichen Befestigung. Diese Konstruktion ermöglicht Installationsfirmen eine schnelle Montage mit Möglichkeit zur Positionskorrektur, ohne neue Löcher bohren zu müssen.

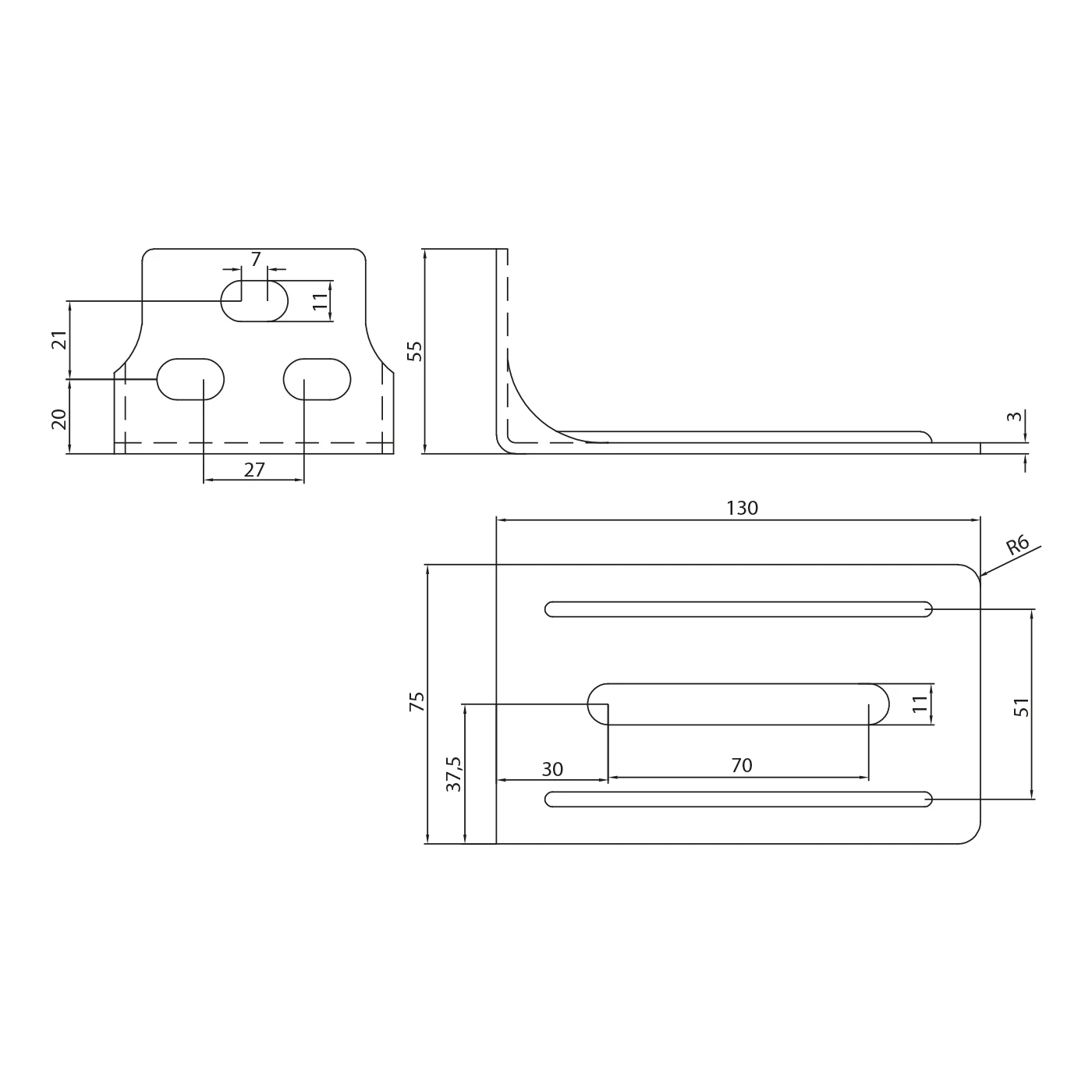

Abmessungen und technische Spezifikation
- Länge des horizontalen Flansches (L): 130 mm
- Breite der Halterung: 75 mm
- Höhe des vertikalen Flansches (H): 55 mm
- Blechstärke: 3 mm
- Abrundungsradius der Ecken: R6
- Langlöcher (Regulierung): 11 mm Breite
- Länge des mittleren Langlochs (horizontaler Flansch): 70 mm
- Achsabstand der Langlöcher (horizontaler Flansch): 51 mm
- Lochabstand (vertikaler Flansch): 27 × 21 mm
- Material: verzinkter Stahl
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Hersteller: PSG
Anwendung und Montage
Die Halterung wird seitlich am Pfosten oder der Tragkonstruktion des Tors montiert. Der vertikale Flansch mit runden Löchern und Langlöchern dient zur Befestigung der Halterung am Untergrund, während am horizontalen Flansch die Endanschlag-Aufnahme montiert wird. Die Langlöcher gewährleisten einen Regulierungsbereich in drei Achsen, was eine genaue Positionierung der Endanschlag-Rolle relativ zur Laufschiene des selbsttragenden Tors ermöglicht.
Element speziell für selbsttragende Schiebetor-Systeme PSG — garantiert vollständige Kompatibilität mit Endanschlag-Aufnahmen dieses Herstellers.
