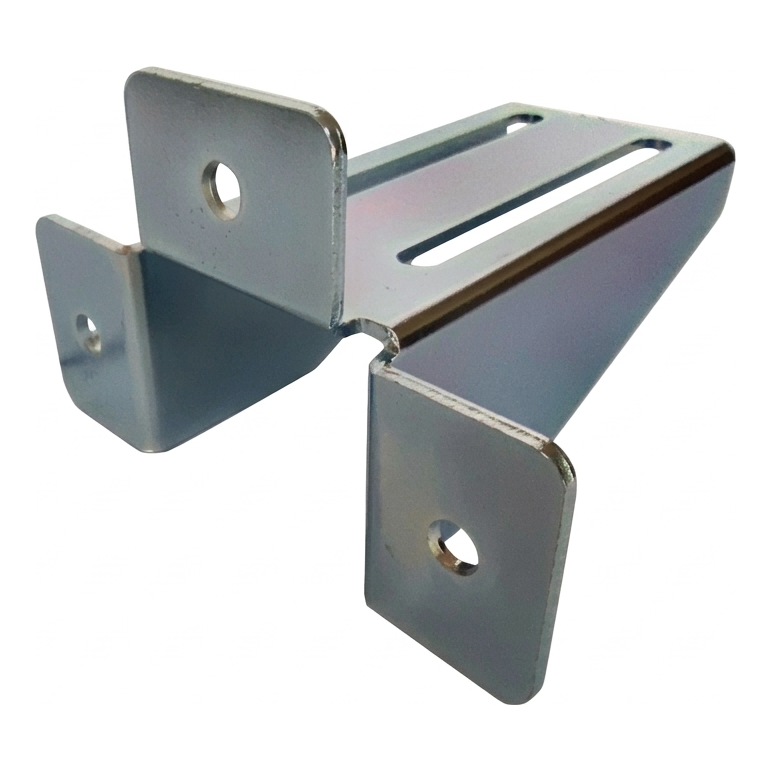

PSG Halterungsträger für Schiebetor-Laufschiene – seitliche Montage, Stahl
Der PSG Halterungsträger für Laufschiene ist ein stählernes Konstruktionselement für die seitliche Montage der Laufrollen-Aufnahme bei selbsttragenden Schiebetoren. Dank der soliden Konstruktion aus 4 mm starkem Stahlblech und präzisen Montagelöchern gewährleistet er eine dauerhafte und stabile Befestigung des Rollenhalters am Pfosten oder an der Wand. Das Produkt verkürzt die Installationszeit — die Langlöcher (Bohnenform) ermöglichen eine Positionsverstellung ohne erneutes Bohren.
Der Träger ist ein unverzichtbares Element in Schiebetor-Systemen, wo der Laufschienen-Halter seitlich und nicht von oben montiert werden muss. Er eignet sich überall dort, wo die Konstruktion des Pfostens oder der Wand ein Absetzen der Laufrollen-Aufnahme von der Montagefläche erfordert — die Ausladung von 175 mm gewährleistet den erforderlichen Abstand.

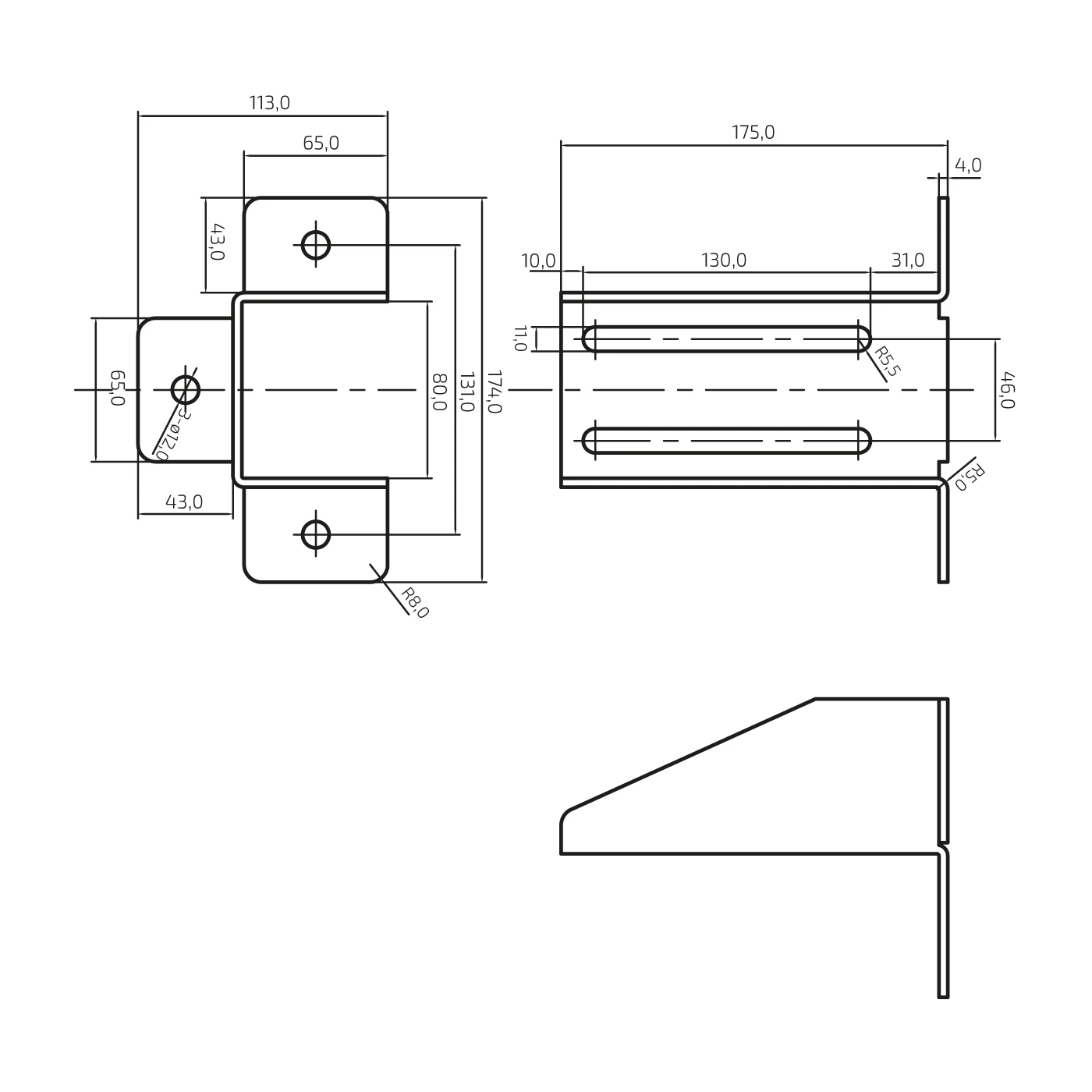

Außenabmessungen
- Gesamthöhe: 174 mm
- Gesamtbreite: 113 mm
- Länge (Ausladung von der Wand): 175 mm
- Körperhöhe: 80 mm
- Blechstärke: 4 mm
- Gewicht: 1,156 kg
Montage- und Justierlöcher
- Montagelöcher: 3 × ⌀12 mm (an den seitlichen Flanschen)
- Abstand der Montagelöcher (vertikal): 131 mm
- Langlöcher (Bohnenform): Länge 130 mm, Breite 11 mm
- Abstand der Bohnenform-Löcher (vertikal): 46 mm
- Abstand Bohnenform zur Vorderkante: 10 mm
- Abstand Bohnenform zur Hinterkante: 31 mm
- Rundungsradius Bohnenform: R5,5
Befestigungsflansche
- Abmessungen der seitlichen Flansche: 65 × 43 mm
- Abmessungen des vorderen Flansches: 65 × 43 mm
- Kantenrundungsradius: R8
- Biegeradius: R5
Material- und Identifikationsdaten
- Material: Stahlblech
- Hersteller: PSG
- EAN: 5903313203593
Der Träger eignet sich für die Montage sowohl an Stahl- als auch an Betonpfosten. Die Langlöcher ermöglichen eine präzise horizontale Justierung der Laufrollen-Aufnahme, was besonders nützlich ist bei der Korrektur der Torachse nach dem Setzen der Pfosten. Drei runde Löcher ⌀12 mm an den Flanschen gewährleisten eine sichere Verankerung des Elements am Untergrund.
