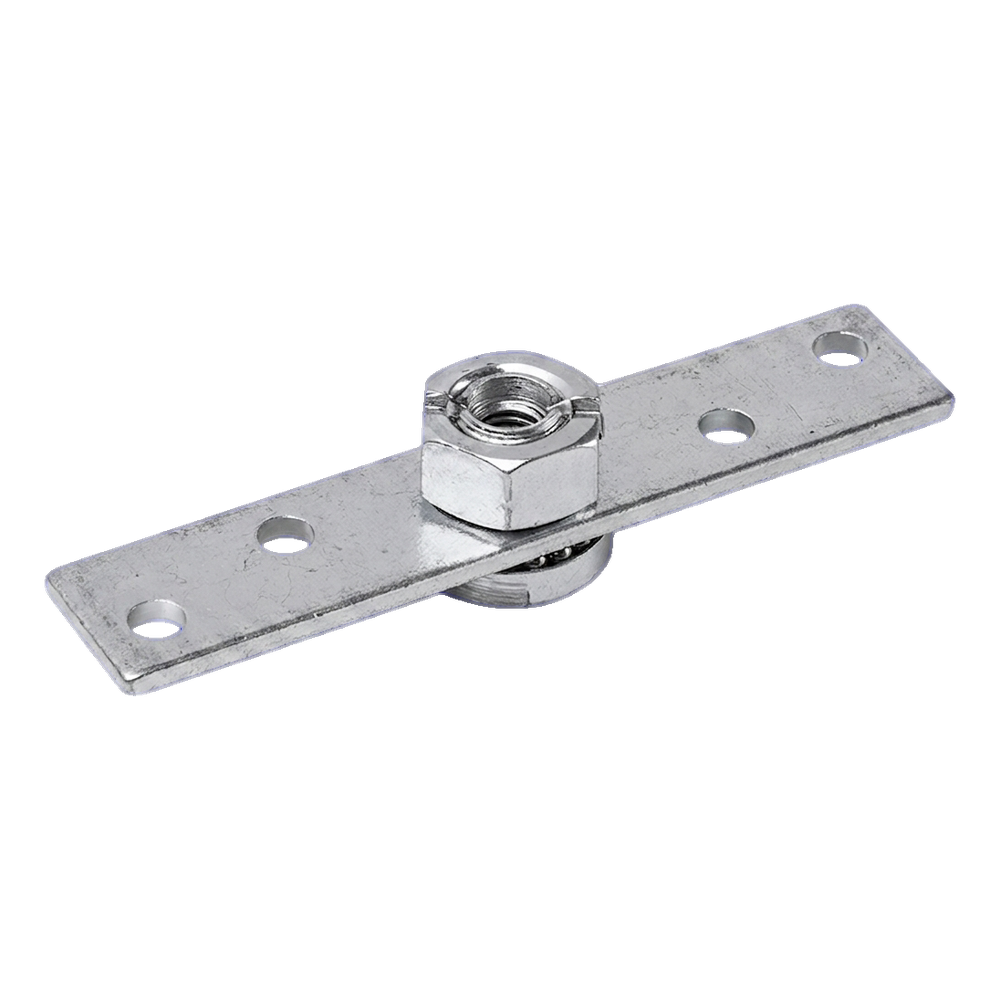

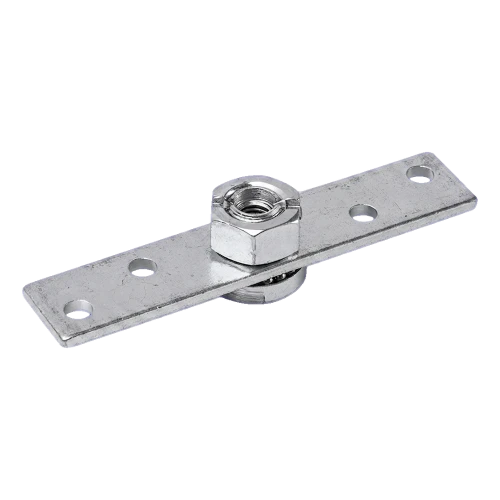

PSG Montageplatte Stahl 38 für Schiebetor-Laufwerk 150×25 mm

Zum Produkt-Feedback

Montageplatte PSG 38 aus verzinktem Stahl. Abmessungen 150×25 mm, Gewicht 0,18 kg. Drehelement mit Gelenk und Mutter. 4 seitliche Montagelöcher plus 1 zentrales. Zur Befestigung der Rolleneinheit in Schiebetoren.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 2,62 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] szyny-jezdne #115

  • Material Stahl

Beschreibung

PSG Montageplatte Stahl 38 für Schiebetor-Laufwerk 150×25 mm

PSG Montageplatte 38 – Stahl-Drehelement zur Befestigung der Rolleneinheit eines Schiebetors
PSG Montageplatte 38 – Stahl-Drehelement zur Befestigung der Rolleneinheit eines Schiebetors

Die Montageplatte PSG 38 ist ein Stahlelement zur drehbaren Befestigung der Rolleneinheit in Schiebetor-Systemen. Dank des eingebauten Drehgelenks mit Mutter gewährleistet sie einen reibungslosen Betrieb des Fahrwagens, ermöglicht die Kompensation von Schienenungleichmäßigkeiten und eliminiert übermäßige Spannungen an den Rollen.

Die Platte ist mit vier Montagelöchern ausgestattet, die symmetrisch auf beiden Seiten des zentralen Gelenks angeordnet sind, sowie einem zentralen Loch mit größerem Durchmesser, durch das das Drehelement verläuft. Diese Konstruktion ermöglicht eine sichere und stabile Befestigung am Torrahmen und behält gleichzeitig die Drehfreiheit der Rolleneinheit bei.

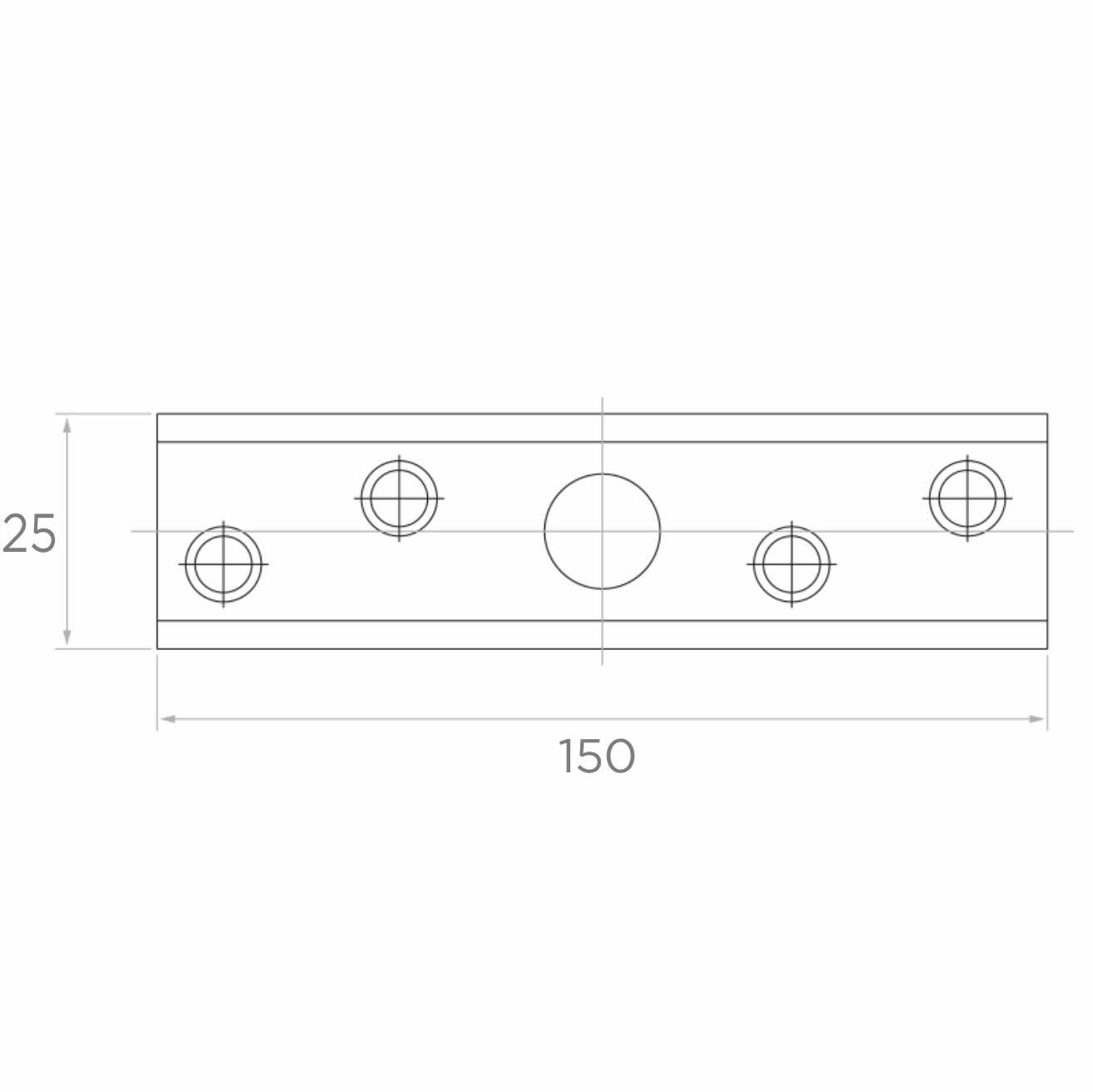

Maßzeichnung der Montageplatte PSG 38 – Draufsicht mit Abmessungen 150×25 mm
Maßzeichnung der Montageplatte PSG 38 – Draufsicht mit Abmessungen 150×25 mm

Abmessungen und technische Daten

  • Plattenlänge: 150 mm
  • Plattenbreite: 25 mm
  • Material: Stahl
  • Ausführung: verzinkt
  • Montagelöcher: 4 seitliche Löcher + 1 zentrales Loch
  • Drehelement: Gelenk mit Sechskantmutter
  • Gewicht: 0,18 kg
  • Hersteller: PSG
  • EAN: 5901289675598

Anwendung

Die Montageplatte ist für Schiebetor-Systeme als Verbindungselement zwischen Torrahmen und Fahrrollen-Einheit bestimmt. Die drehbare Befestigung gewährleistet Selbstausrichtung der Rollen relativ zur Fahrbahn, was sich in einem leiseren und gleichmäßigeren Torbetrieb niederschlägt. Dies ist ein unverzichtbares Element bei der professionellen Montage von Schiebetor-Systemen auf Bodenschienen.
