PSG verstellbares Rollscharnier für Gartentore fi24 M12 mit Schild 150×40 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

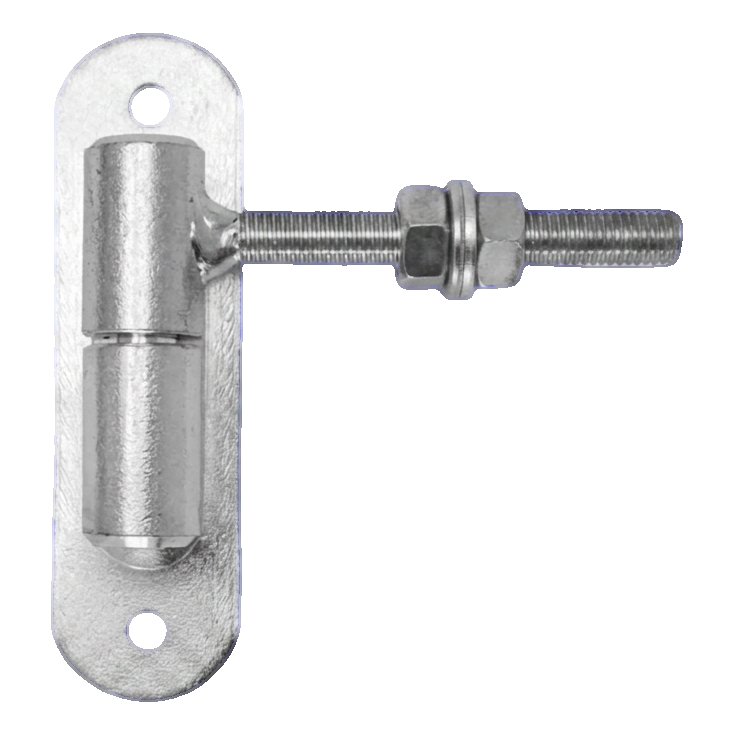

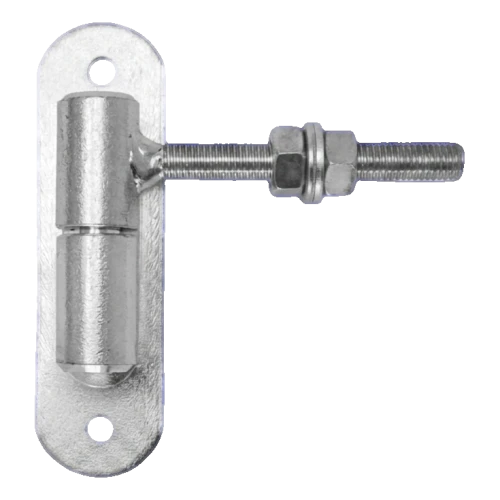

PSG verstellbares Rollscharnier für Gartentore fi24 M12 mit Schild 150×40 mm
Verstellbares Rollscharnier aus Stahl mit Kugel und Montageschild – zuverlässige Lösung zum Aufhängen von Gartentoren. Das M12-Gewinde mit Einstellmutter ermöglicht eine präzise Einstellung des Torlots zu jedem Zeitpunkt – sowohl direkt nach der Montage als auch während des Betriebs, wenn die Konstruktion durchhängt oder sich die thermischen Bedingungen ändern.
Die verzinkte Oberfläche gewährleistet jahrelangen Korrosionsschutz, wodurch das Scharnier unter Außenbedingungen voll funktionsfähig ist. Die gedrehte Hülse mit einem Durchmesser von fi 24 mm garantiert einen reibungslosen Betrieb und hohe Beständigkeit gegen mechanische Belastungen. Zwei Montagelöcher im Schild ermöglichen eine schnelle und sichere Befestigung am Zaunpfosten.
Vorteile für den Installateur
- Einstellung zu jedem Zeitpunkt – Mutter am M12-Gewinde ermöglicht das Anziehen oder Lösen des Scharniers ohne Demontage des Tors
- Verzinkung – dauerhafte Korrosionsschutzversiegelung für Außenanwendungen
- Schnelle Montage – Schild mit zwei Löchern fi 10,5 mm ermöglicht direktes Anschrauben am Pfosten
- Hohe Verarbeitungsqualität – gedrehte Stahlhülse beständig gegen mechanische Beschädigungen und hohe Belastungen

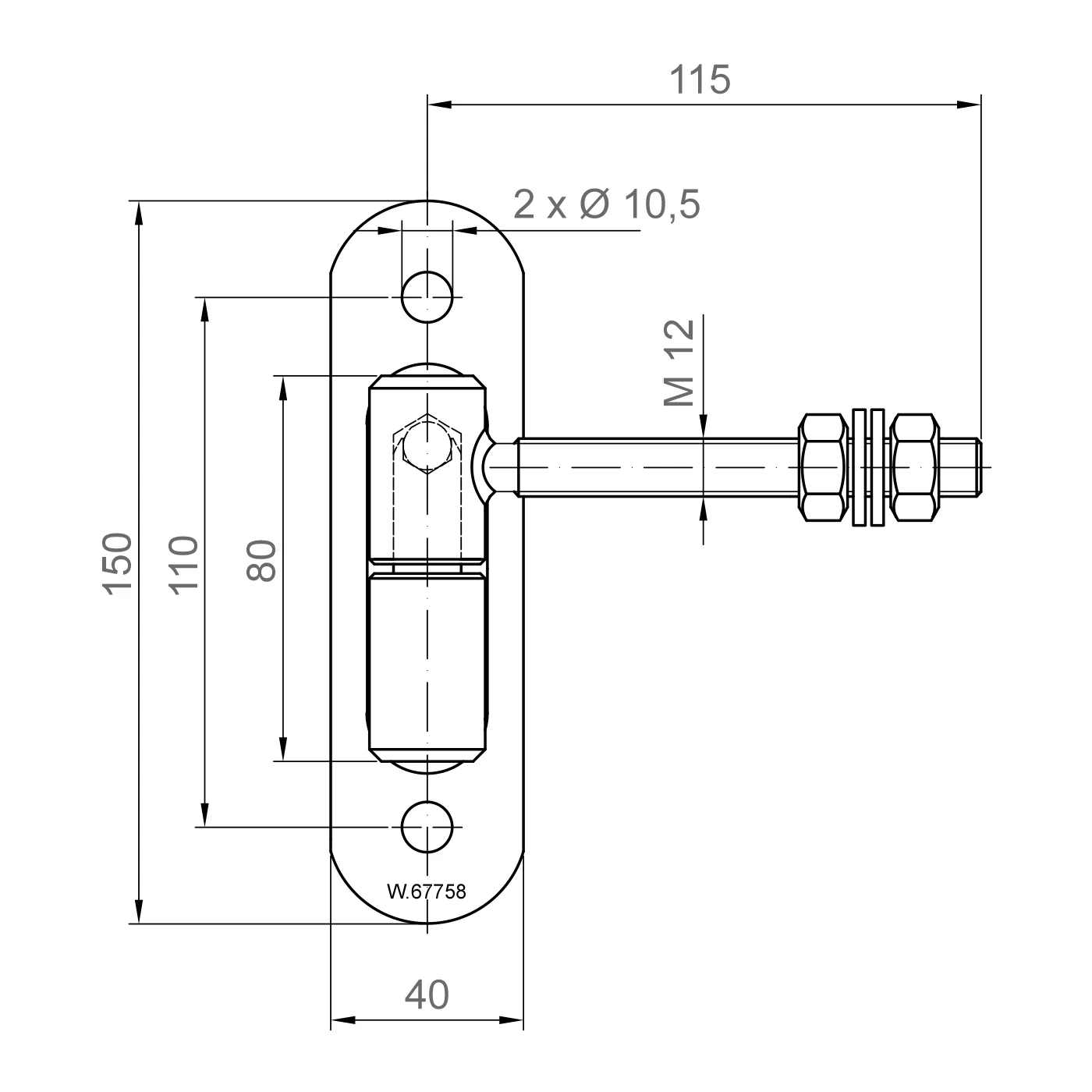

Abmessungen und technische Parameter
- Material: verzinkter Stahl
- Hülsendurchmesser: fi 24 mm
- Bolzengewinde: M12
- Schildabmessungen (H × Breite): 150 × 40 mm
- Schildblechstärke: 4 mm
- Arbeitshöhe der Hülse: 80 mm
- Lochabstand: 110 mm
- Montagelöcher-Durchmesser: 2 × fi 10,5 mm
- Länge des Gewindebolzens (von der Drehachse): 115 mm

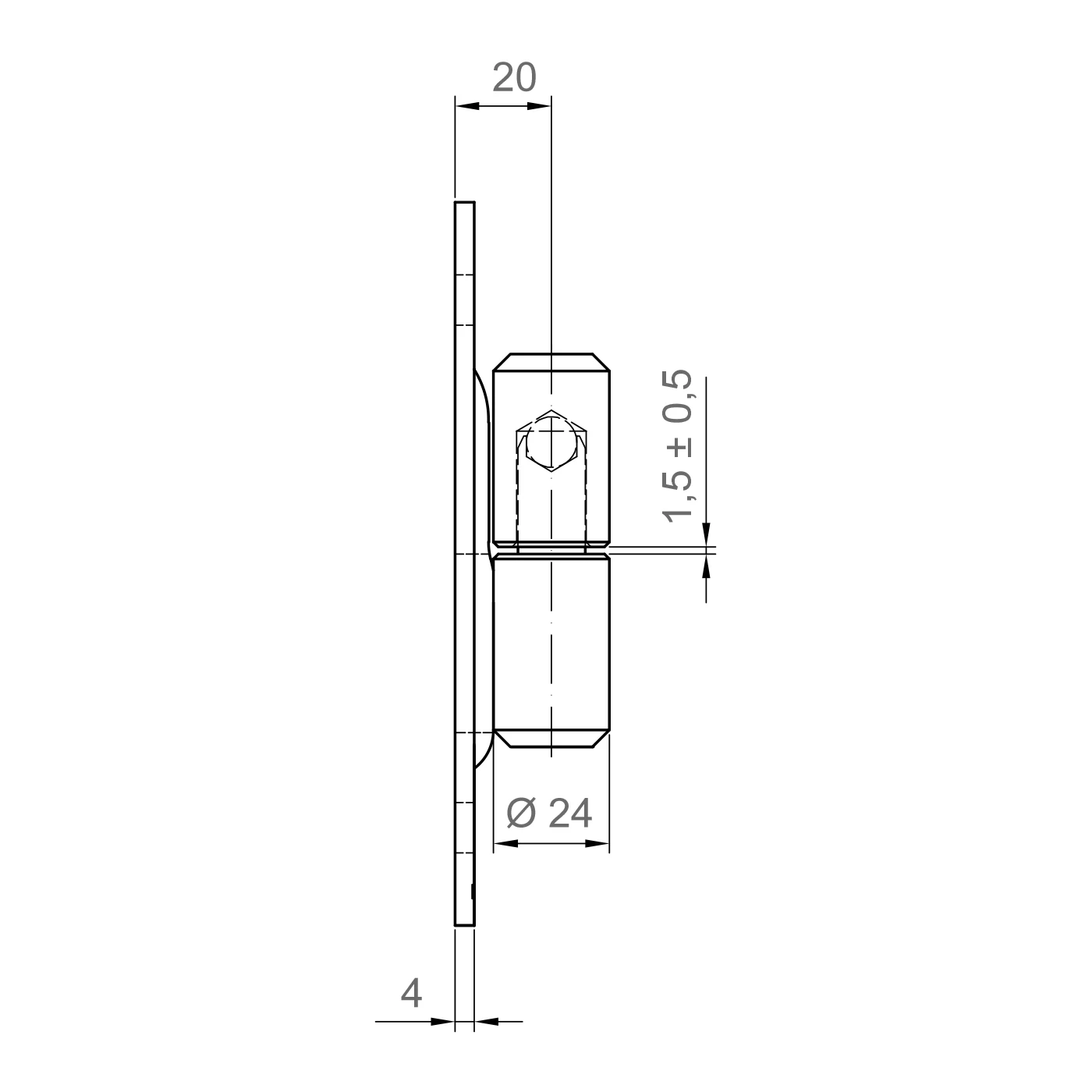

- Abstand der Drehachse von der Montagefläche: 20 mm
- Arbeitsspalt zwischen den Hülsen: 1,5 ± 0,5 mm
- Gewicht: 0,56 kg
- EAN: 5901431940918
Aufbau und Funktionsweise
Das Scharnier besteht aus zwei gedrehten Stahlhülsen, die auf einer gemeinsamen Drehachse montiert und mit dem Montageschild verbunden sind. Der horizontale Bolzen mit M12-Gewinde endet in einer Kugel, auf die der entsprechende Teil des Tors aufgesetzt wird. Die Einstellmutter am Bolzen ermöglicht eine stufenlose Regulierung der Torhöhe – es genügt, die Mutter zu lösen, die richtige Position einzustellen und wieder anzuziehen. Diese Konstruktion eliminiert die Notwendigkeit einer Demontage bei der Einstellungskorrektur, was besonders nützlich ist nach dem Durchhängen der Konstruktion oder bei großen Temperaturschwankungen, wenn das Metall seine Abmessungen ändert.
Technische Daten
| Durchmesser | 24 |
| Sposób montażu | Mit Schild |
| Gewindeart | M12 |
| Material | Stahl |
