PSG verstellbares Scharnier für Flügeltore M20 mit Montageschild 100×100×4 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG verstellbares Scharnier für Flügeltore M20 mit Montageschild 100×100×4 mm

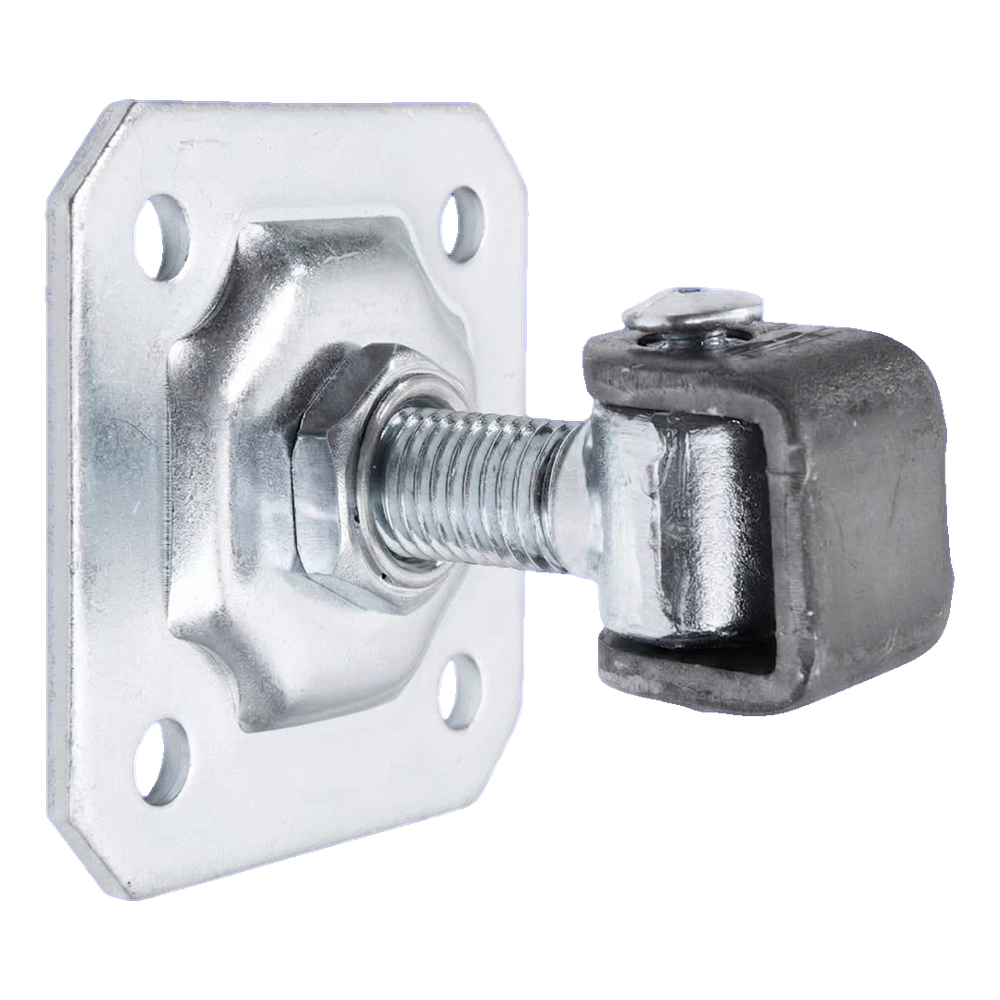

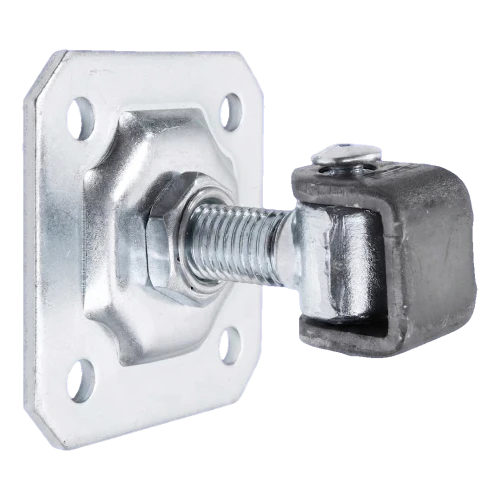

Das verstellbare Scharnier PSG M20 ist ein robustes, stählernes Aufhängeelement für Flügeltore. Durch das M20 Gewinde mit Stellmutter ermöglicht es eine präzise Korrektur der Torflügelposition zu jedem Zeitpunkt — sowohl direkt nach der Montage als auch während des Betriebs, wenn sich die Konstruktion durch Durchhängen oder Geometrieveränderung aufgrund von Temperaturschwankungen verändert.
Das Produkt ist durch Feuerverzinkung geschützt, was langjährigen Korrosionsschutz unter Außenbedingungen garantiert. Das Scharnierauge ist in schwarzer Farbe ausgeführt, was ein ästhetisches Aussehen verleiht und gut zu typischen Zäunen passt.
Warum sollten Sie dieses Scharnier wählen?
- Nachverstellung nach Montage — die Mutter am M20 Gewinde ermöglicht es, das Scharnier jederzeit nachzustellen oder zu lockern und kompensiert das Durchhängen des Torflügels oder Auswirkungen von Temperaturschwankungen
- Hohe Tragkraft — die zulässige Belastung eines Scharnier-Paares bei einem 2 m langen Flügel beträgt 105 kg
- Korrosionsschutz — die verzinkte Montageplatte gewährleistet Langlebigkeit im Außenbereich über viele Saisons
- Solide Konstruktion — die Blechstärke der Montageplatte von 4 mm garantiert Steifigkeit und Widerstandsfähigkeit gegen mechanische Verformungen
- Hohe Verschleißfestigkeit — die Stahlteile halten intensiver, täglicher Nutzung stand
Abmessungen und technische Spezifikation
- Hersteller: PSG
- Material: Stahl
- Korrosionsschutz: Verzinkung (Auge schwarz)
- Schraubendurchmesser: M20

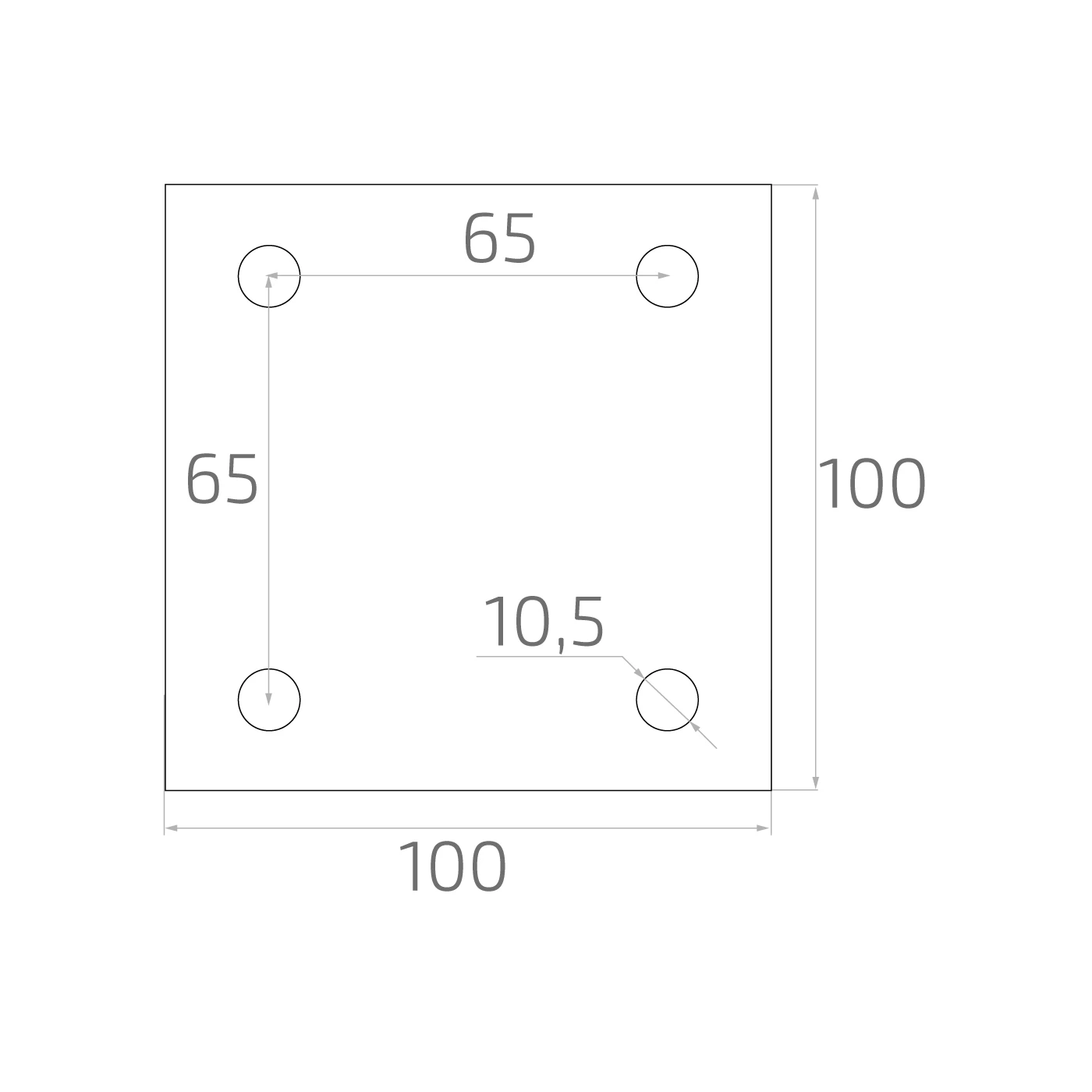

- Montageplatte (Schild): 100 × 100 × 4 mm
- Lochabstand: 65 × 65 mm
- Durchmesser der Montagelöcher: 10,5 mm

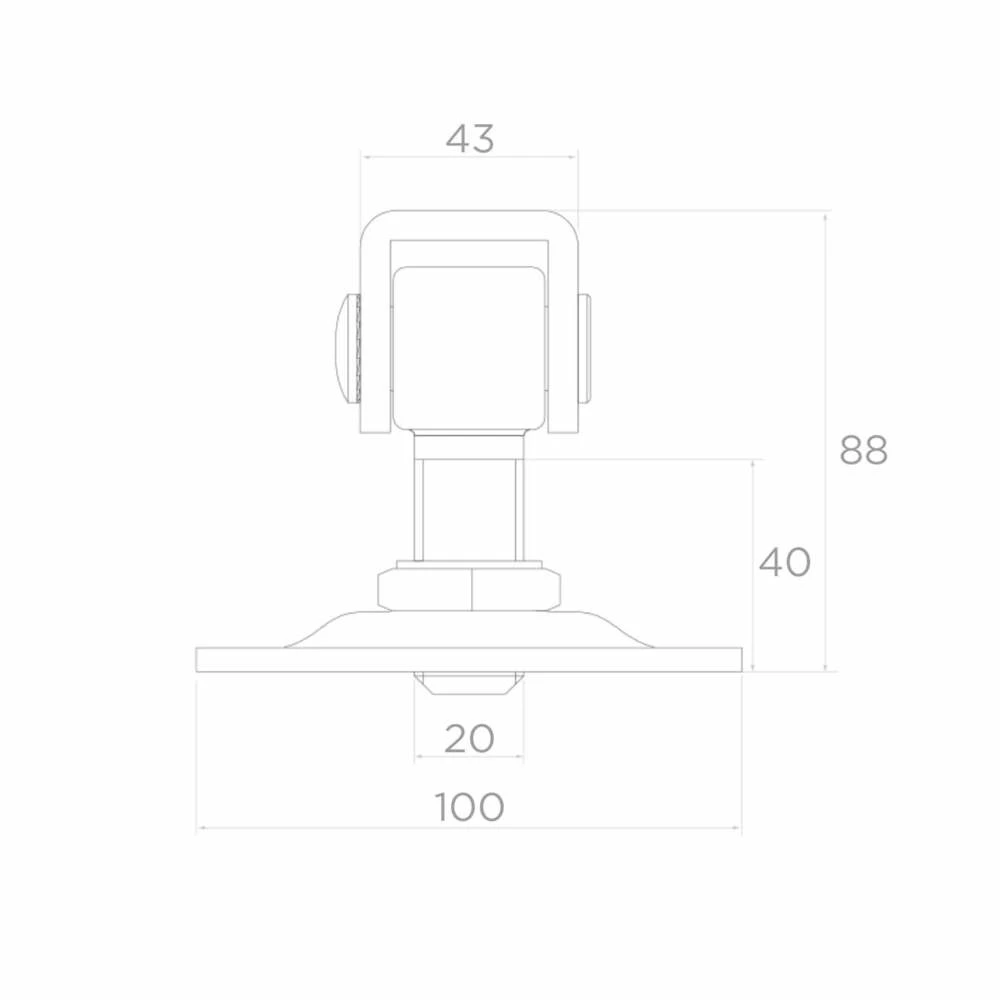

- Breite des Scharnierauges: 43 mm
- Scharnier-Ausladung von der Montageebene: 40 mm (bis Bolzenachse) / 88 mm (gesamt)
- Gesamtlänge (L): 88 mm
- Zulässige Belastung eines Scharnier-Paares (2 m Flügel): 105 kg
- Gewicht: 0,76 kg
- EAN: 5901289675741
Anwendung und Montage
Das Scharnier ist für die Montage an Pfosten von Flügeltoren bestimmt — stählerne, gemauerte oder betonierte. Vier Montagelöcher in der Platte (Ø 10,5 mm) ermöglichen eine sichere Verschraubung am Untergrund mit entsprechenden Schrauben oder Dübeln. Nach Befestigung der Platte am Pfosten und des Auges am Torflügel genügt es, die Stellmutter am M20 Gewinde anzuziehen, um die gewünschte Flügelposition einzustellen. Die Verstellung kann mehrfach wiederholt werden — dies ist besonders nützlich im Winter, wenn sich Metall bei niedrigen Temperaturen zusammenzieht, und im Sommer, wenn es sich thermisch ausdehnt.
Technische Daten
| Gewindeart | M20 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
