PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

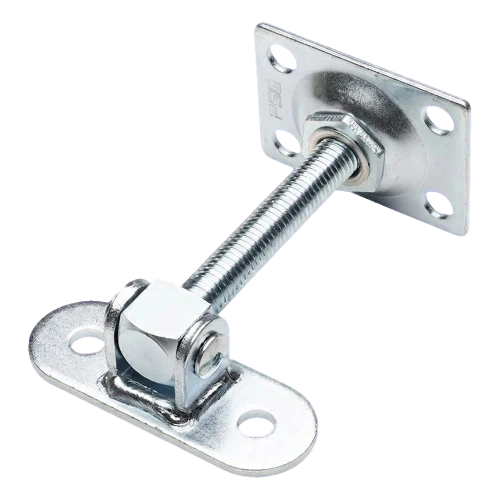

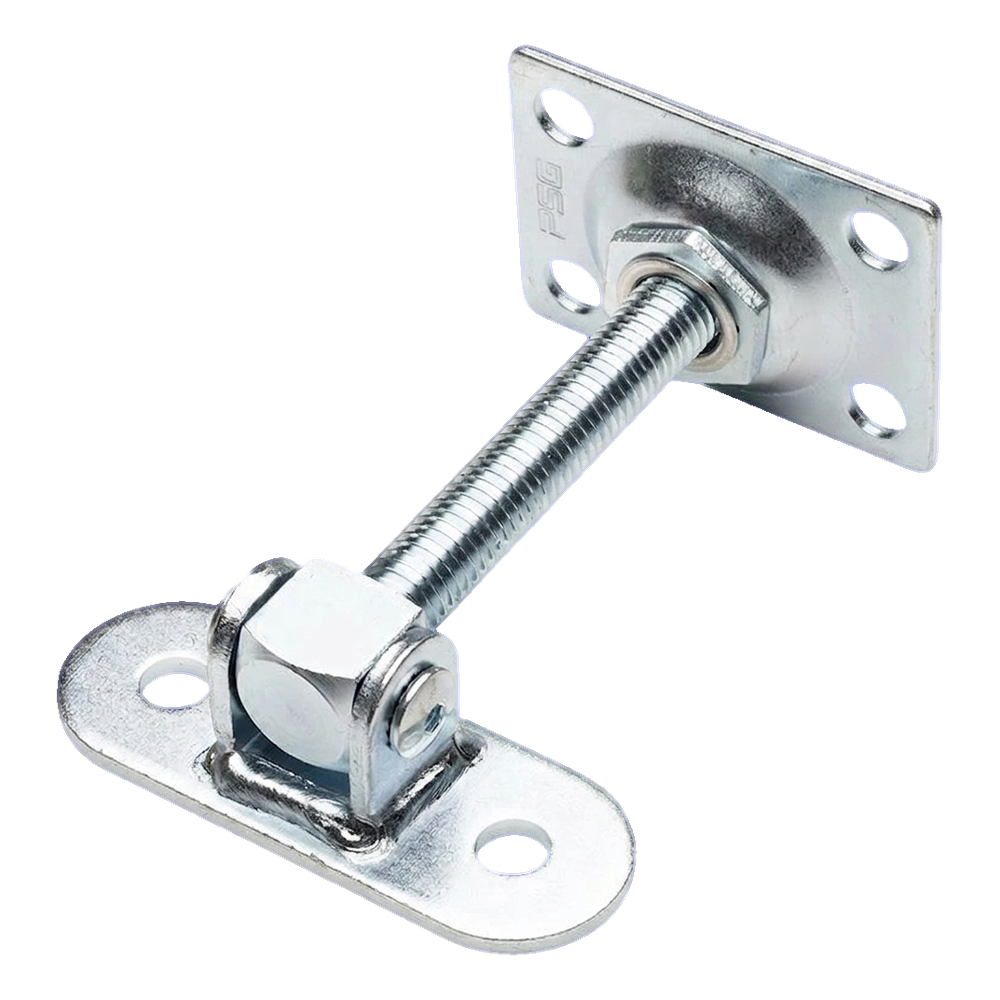

PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
Verstellbares Torscharnier PSG mit M14-Schraube für die Montage von Flügeltoren. Dank der Regulierungsmutter ermöglicht es eine schnelle Korrektur der Flügeleinstellung ohne Demontage – sowohl direkt nach der Installation als auch während des Betriebs. Dies ist besonders wichtig bei saisonalen Temperaturschwankungen, wenn sich das Metall zusammenzieht oder ausdehnt und ein Durchhängen oder Verklemmen der Konstruktion verursacht.
Die Stahlkonstruktion mit galvanischer Beschichtung gewährleistet eine hohe Korrosionsbeständigkeit und Langlebigkeit unter Außenbedingungen. Die maximale Belastung des Torflügels beträgt 80 kg, wodurch sich das Scharnier für typische Flügeltore in Grund- und Industriezäunen eignet.

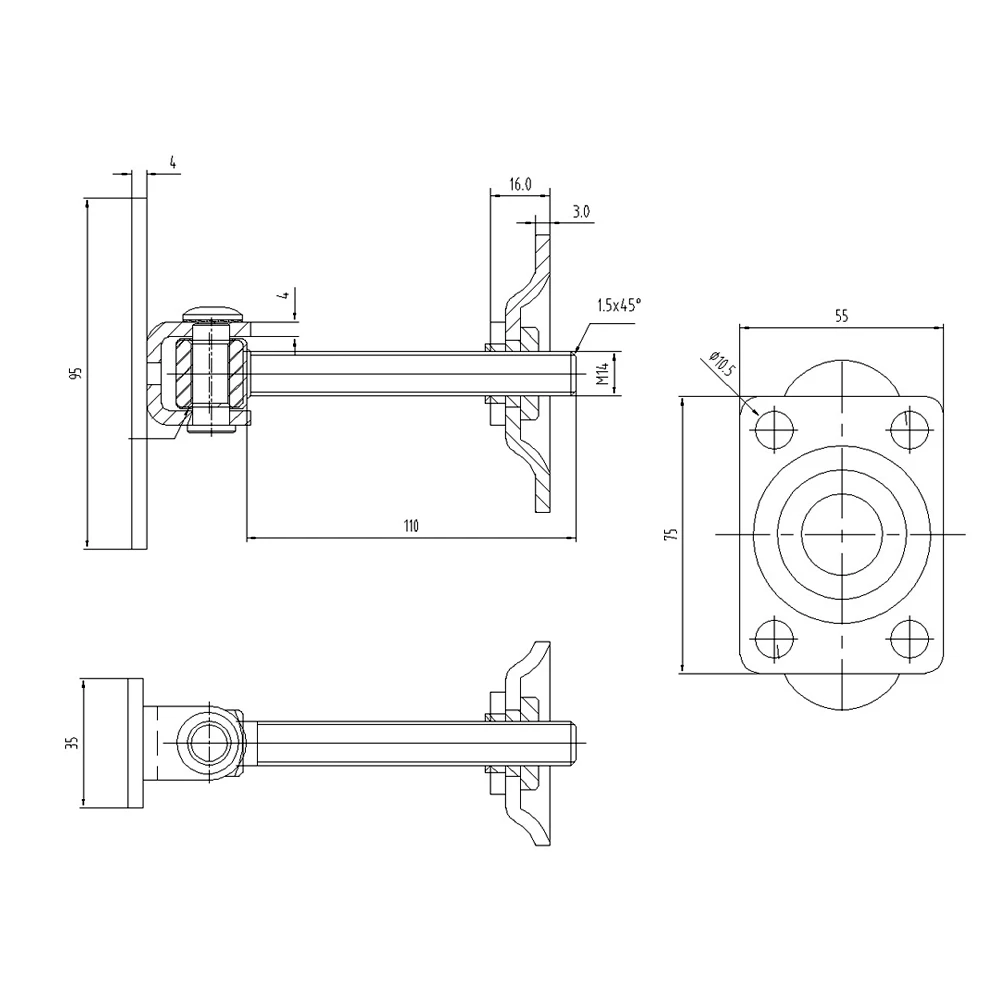

Technische Parameter
- Gewinde: M14
- Schraubenlänge (Arbeitsteil): 110 mm
- Gesamtlänge: 180 mm
- Schildmaß (Befestigungsplatte am Pfosten): 115 × 40 mm
- Plattenmaß (Montageplatte): 75 × 55 × 3 mm
- Lochabstand der Montagelöcher der Platte: 75 × 55 mm
- Durchmesser der Montagelöcher: Ø10,5 mm (4 Stk.)
- Höhe des U-Halters (Bolzen): 95 mm
- Breite des U-Halters: 35 mm
- Materialstärke des U-Halters: 4 mm
- Dicke der Regulierungsmutter: 16 mm
- Phase am Ende des Stifts: 1,5 × 45°
- Maximales Gewicht des Torflügels: 80 kg
- Material: Stahl mit galvanischer Beschichtung
- Gewicht: 0,42 kg
- EAN: 5903313203005
Aufbau und Funktionsweise
Das Scharnier besteht aus drei Hauptelementen: U-Halter (befestigt am Schild auf dem Torflügel), M14-Gewindestift mit Regulierungsmutter und Platte (Montageplatte am Pfosten befestigt). Der U-Halter ermöglicht die Drehung des Bolzens, und die Mutter am Stift ermöglicht eine präzise Höhenregulierung des Flügels. Vier Befestigungslöcher mit einem Durchmesser von Ø10,5 mm in der Platte gewährleisten eine sichere und stabile Befestigung am Zaunpfosten.
Die Regulierung ist jederzeit möglich – es genügt, die Mutter zu lockern oder anzuziehen, um die Position des Flügels zu korrigieren. Dadurch kann der Installateur das Tor präzise nivellieren, auch nach längerer Nutzungsdauer, was kostspielige Serviceeingriffe eliminiert.
Hersteller: PSG
Technische Daten
| Gewindeart | M14 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
