PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2
product unavailable
Zur Wunschliste hinzufügen
5
Beschreibung

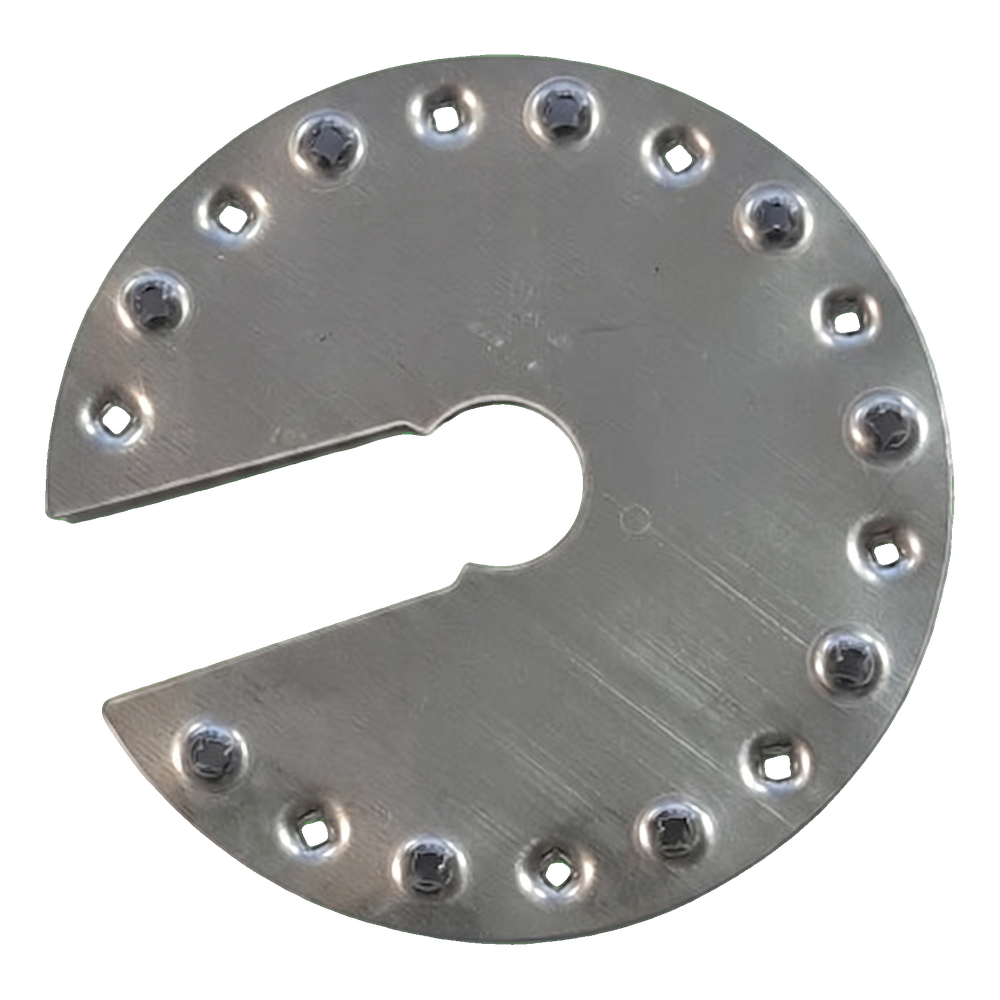

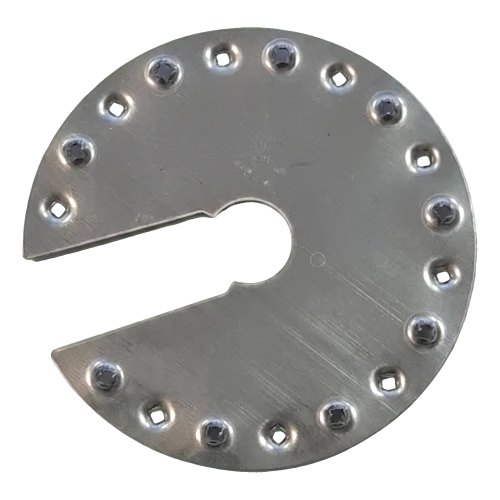

PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2
Die Erdungsscheibe Variante IV ist ein rundes Montageelement mit charakteristischer Aussparung, das für den Potenzialausgleich in Photovoltaikanlagen bestimmt ist. Sie gewährleistet die galvanische Kontinuität der Verbindungen zwischen den PV-Modulrahmen und der Montagekonstruktion und erfüllt die Anforderungen an Blitzschutz und Erdung des Systems. Die Scheibe ist mit scharfen Noppen ausgestattet, die umlaufend angeordnet sind und beim Anziehen der Schraube die dünne eloxierte Aluminiumschicht auf den Rahmen der Photovoltaikmodule durchdringen. Die eloxierte Schicht wirkt als Isolator — erst nachdem sie durchdrungen ist, erreichen die Noppen das blanke Aluminium und stellen eine solide, dauerhafte elektrische Verbindung her. Die Ausführung aus Edelstahl A2 (1.4301, Werkstoff 304) garantiert eine außergewöhnliche Korrosionsbeständigkeit unter allen Witterungsbedingungen und sichert einen unterbrechungsfreien Betrieb über die gesamte Lebensdauer der Anlage.
Wesentliche Vorteile für den Installateur
- Noppen durchdringen die eloxierte Schicht — zuverlässige elektrische Verbindung ohne zusätzliche Oberflächenvorbereitung
- Austenitischer, nicht magnetischer Edelstahl — flexibel und beständig gegen Belastungen, für den Einsatz unter allen Umweltbedingungen geeignet
- Die Aussparung ermöglicht ein schnelles Aufschieben der Scheibe auf die Schraube ohne deren Demontage — beschleunigt die Montage
- Kompakte und leichte Konstruktion — ohne Einfluss auf die Belastung der Profile und Rahmen
- Hohe Korrosionsbeständigkeit durch den Nickelanteil in der Legierung — Langlebigkeit über die gesamte Betriebsdauer der PV-Anlage

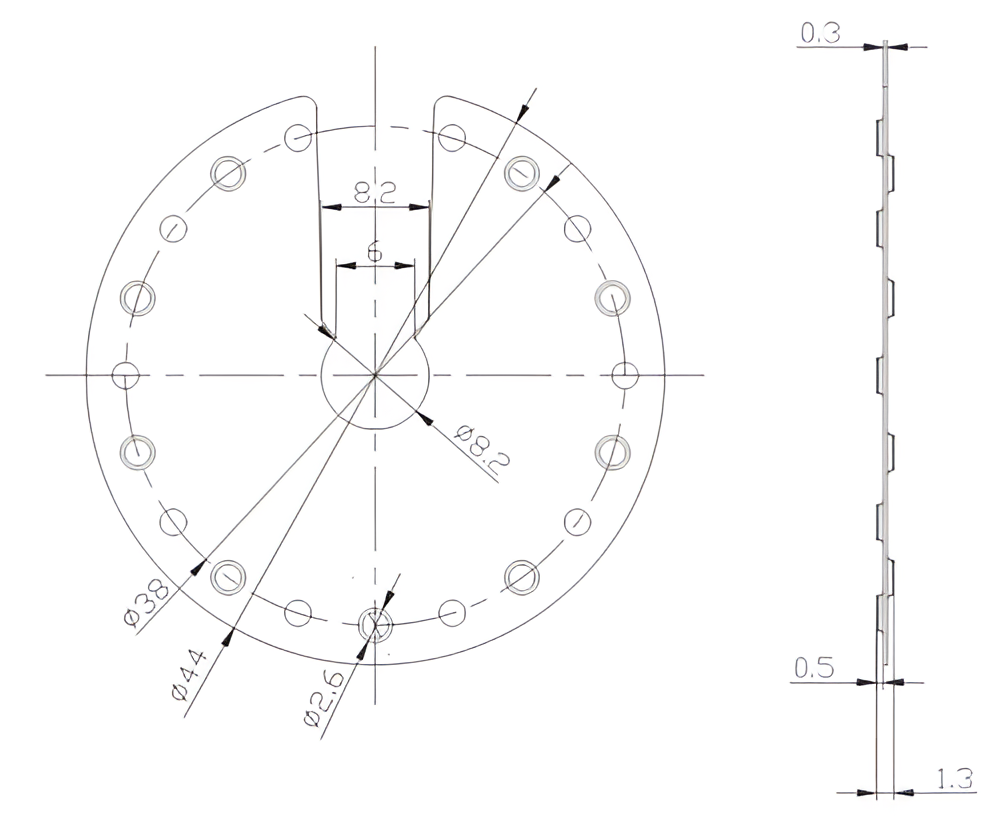

Die technische Zeichnung zeigt die Draufsicht sowie den Seitenschnitt der Scheibe. Zu erkennen sind die umlaufend angeordneten Noppen, die zentrale Bohrung mit schlüssellochartiger Aussparung sowie das Seitenprofil, das die Höhe der Noppen im Verhältnis zur Basisfläche darstellt.
