PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 100 mm

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.06 kg

Preis / stk.: 0,88 € 0.88

inkl. 19.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (0,74 €)

zzgl. 19.00% MwSt., zzgl. Versandkosten

* Verpackungsoptionen:

Stück
Paket: 200 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.63636

Anbieter: -

Produktcode: PV-18-04

Einem Freund empfehlen

Beschreibung

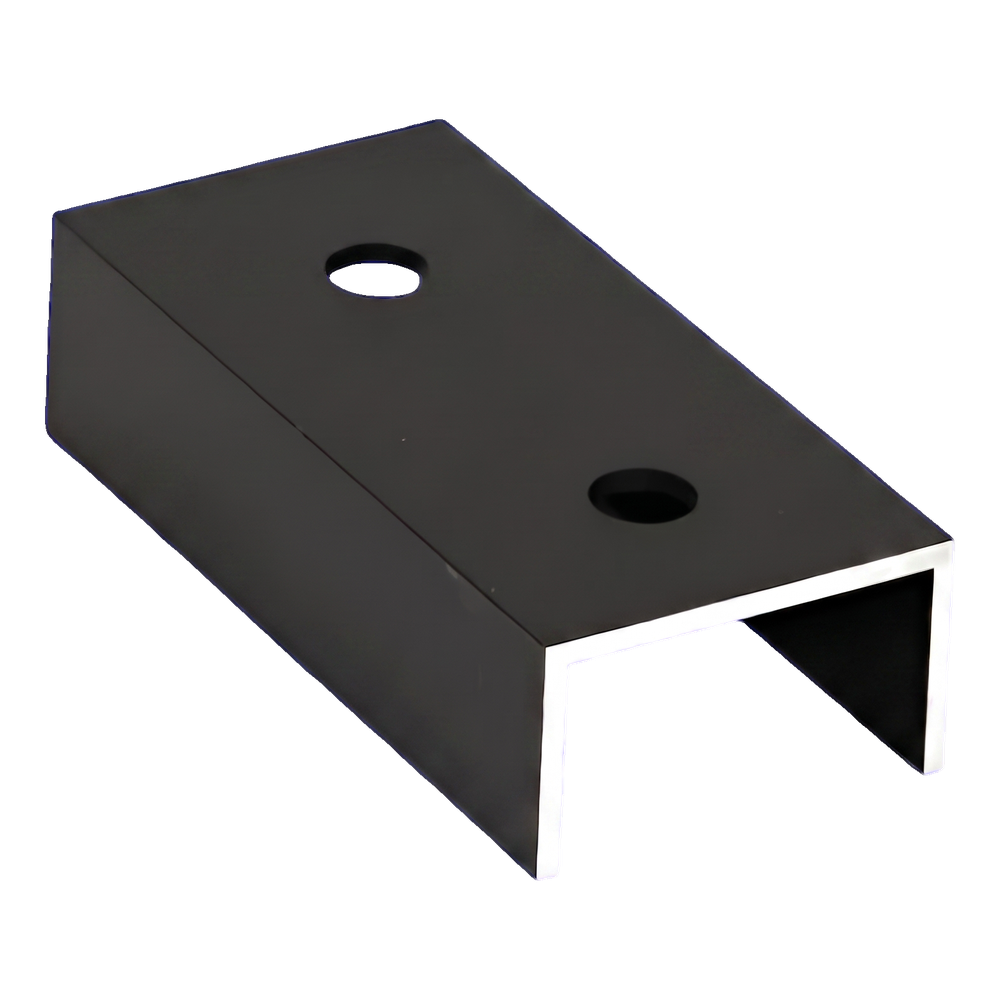

PV-Montageprofil-Verbinder Aluminium schwarz eloxiert 100 mm

PV-Profilverbinder Aluminium schwarz eloxiert 25x45x25 mm

Der PV-Montageprofil-Verbinder mit einer Länge von 100 mm dient zur Verlängerung von Aluminiumprofilen in Photovoltaik-Konstruktionen. Das U-förmige Element wird in das Innere der zu verbindenden Profile eingeschoben und mit Schrauben durch zwei Montagebohrungen befestigt. Gefertigt aus Aluminium 6060 mit schwarzer Eloxierung, verbindet er hohe Korrosionsbeständigkeit mit einem ästhetischen, einheitlichen Erscheinungsbild der gesamten Konstruktion. Das U-Profil mit einer Wandstärke von 2,5 mm sorgt für eine starre und stabile Verbindung und überträgt Wind- und Schneelasten zwischen den Segmenten der Montageschiene. Das Gewicht von nur 0,06 kg pro Stück belastet die Konstruktion nicht zusätzlich und erleichtert den Transport auf das Dach.

Vorteile des Verbinders für Montageteams

Schnelle Profilverbindung — einfach das U-Profil einschieben und zwei Schrauben festziehen

Aluminium 6060 mit schwarzer Eloxierung bietet dauerhaften Korrosionsschutz ohne Wartungsbedarf, selbst unter anspruchsvollen Witterungsbedingungen

Zwei Montagebohrungen, symmetrisch über die Länge des Verbinders verteilt

Das geringe Eigengewicht ermöglicht effizientes Arbeiten mit den Elementen in der Höhe

Die schwarze Oberfläche harmoniert mit dunklen Profilen und PV-Modulen

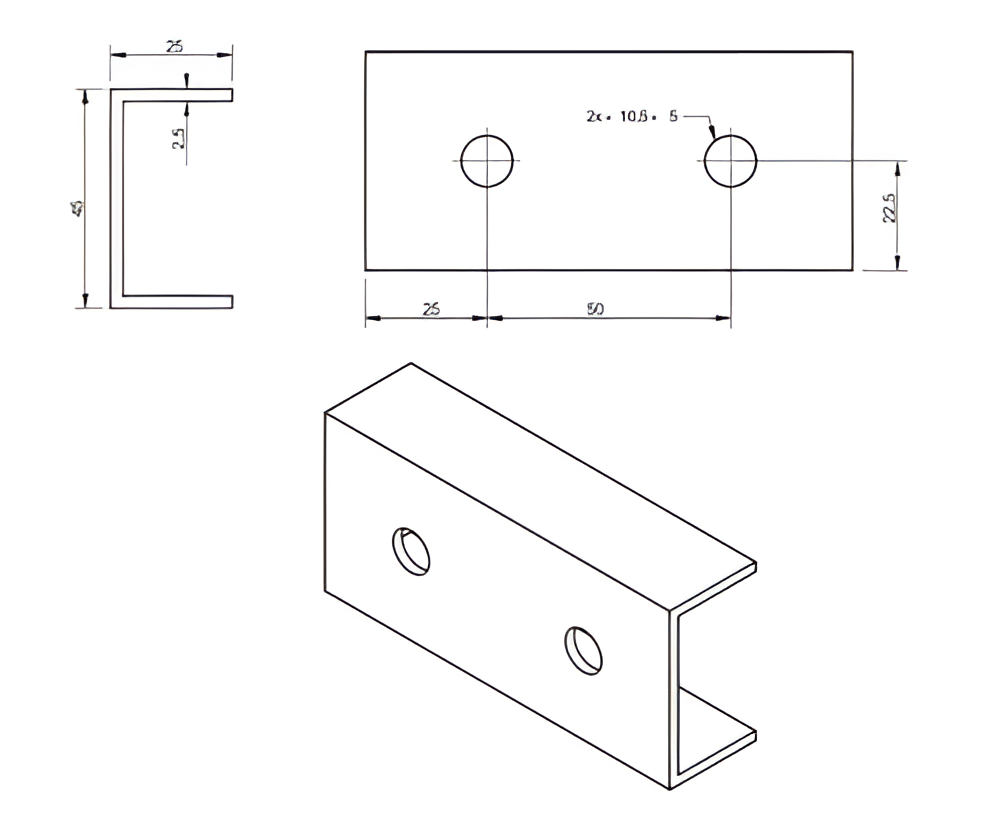

Maßzeichnung des PV-Profilverbinders — Querschnitt des U-Profils, Draufsicht und Isometrie

Die technische Zeichnung zeigt drei Ansichten des Verbinders: den U-Profil-Querschnitt, die Draufsicht mit der Anordnung der Montagebohrungen sowie die Isometrie des fertigen Elements. Alle Maße und Konstruktionsdetails finden Sie in den nachstehenden Datenblättern.

Video zur Vorstellung des PV-Montageprofil-Verbinders

Video zur Anwendung des Profilverbinders in der PV-Konstruktion

Technische Parameter

Elementtyp	Profilverbinder (U-Profil)
Länge / Einstellbereich	100 mm

Abmessungen

U-Profil-Querschnitt	25×45×25 mm
Wandstärke	2,5 mm
Montagebohrungen	2× ø10,5 mm

Material und Oberfläche

Material	Aluminium 6060
Beschichtung / Korrosionsbeständigkeit	schwarze Eloxierung

Weitere Parameter

Gewicht	0,06 kg

Safety
