Beschreibung

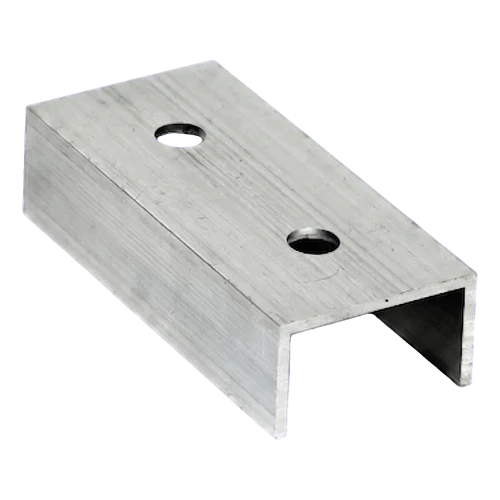

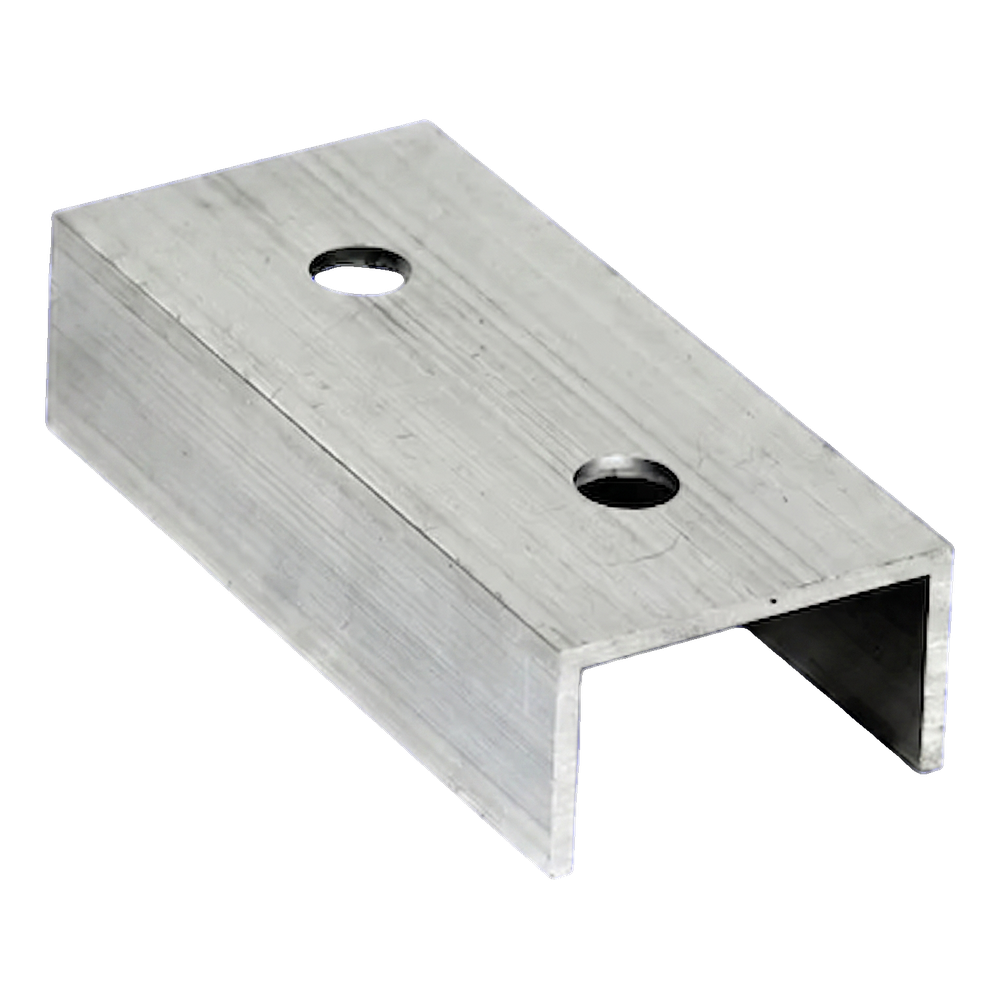

PV-Montageprofilverbinder Aluminium 100 mm – U-Profil 25×45×25
Der Montageprofilverbinder 100 mm ist ein kompaktes Konstruktionselement in U-Profilform, das zur Verlängerung von Montageprofilen in Photovoltaikanlagen dient. Er besteht aus Aluminium 6060 und vereint geringes Gewicht mit hoher Korrosionsbeständigkeit – ein zusätzlicher Korrosionsschutz ist selbst bei langjähriger Witterungsexposition nicht erforderlich. Präzise angeordnete Montagebohrungen sorgen für eine sichere Schraubverbindung der Profile, während das U-Profil einen stabilen Sitz innerhalb der standardmäßigen Montageschienen gewährleistet. Der Verbinder ist zudem in einer schwarz eloxierten Version erhältlich, die zusätzlichen Schutz vor Umwelteinflüssen sowie eine ästhetische Optik für dunkle Dächer bietet.
Vorteile für das Montageteam
- Aluminium 6060 – natürliche Korrosionsbeständigkeit ohne zusätzliche Schutzbeschichtungen
- U-Profil passend zu standardmäßigen PV-Montageschienen – der Verbinder wird direkt in das Profil eingeschoben, ohne zusätzliche Positionierung
- Sehr geringes Gewicht des Bauteils – minimale Belastung der Konstruktion und einfacher Transport
- Montagebohrungen ermöglichen eine schnelle Schraubverbindung ohne zusätzliche Bearbeitung
- Schwarz eloxierte Version für die Installation auf dunklen Dacheindeckungen erhältlich

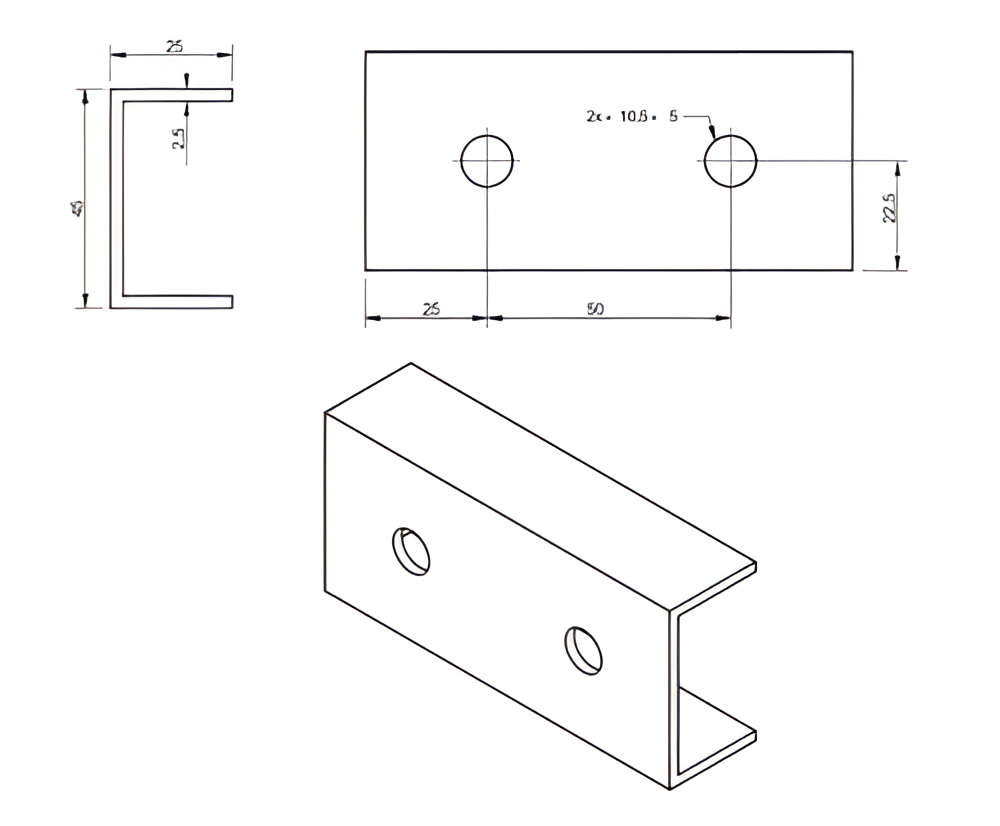

Die technische Zeichnung zeigt drei Ansichten des Verbinders: einen Querschnitt des U-Profils mit Angabe der Wandstärke, eine Draufsicht mit der Anordnung der Montagebohrungen sowie eine isometrische Ansicht des fertigen Bauteils. Die symmetrische Anordnung der Bohrungen sorgt für eine gleichmäßige Lastverteilung über die gesamte Verbindungslänge.
