Photovoltaik-Installationskabel H1Z2Z2-K Klasse B2 (CPR) Rot 4mm NICHT BRENNBAR

Zum Produkt-Feedback

Photovoltaik-Kabel H1Z2Z2-K 4 mm² rot mit Brandklasse B2ca-s1,d0,a1 gemäß CPR. Verzinnter Kupferleiter, halogenfreie Isolierung. Betriebsspannung DC 1,5 kV, Temperaturbereich von -40°C bis +90°C. Beständig gegen UV-Strahlung, Ozon und Witterungseinflüsse gemäß EN 50618.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 0,94 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

m
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Std.

Produkteigenschaften

[PIM] Cat 92 #92

  • Anwendung Solar DC
  • Querschnitt [mm²] 4
  • Farbe Rot
  • Leitermaterial Kupfer
  • CPR-Klasse B2
  • Nagetier­schutz Nein
  • Kabeltyp H1Z2Z2-K
  • Marke MG WIRES

Beschreibung

Solarkabel H1Z2Z2-K 4 mm2 rot – Klasse B2ca (CPR), nicht brennbar

Photovoltaik-Kabel H1Z2Z2-K 4 mm2 rot ist ein professionelles, einadriges Solarkabel mit höchster Brandreaktionsklasse B2ca-s1,d0,a1 gemäß CPR-Verordnung. Die ideale Wahl für Installateure, die eine zuverlässige Verbindung zwischen PV-Modulen und Wechselrichter benötigen – bei Dach- und Freiflächenanlagen.

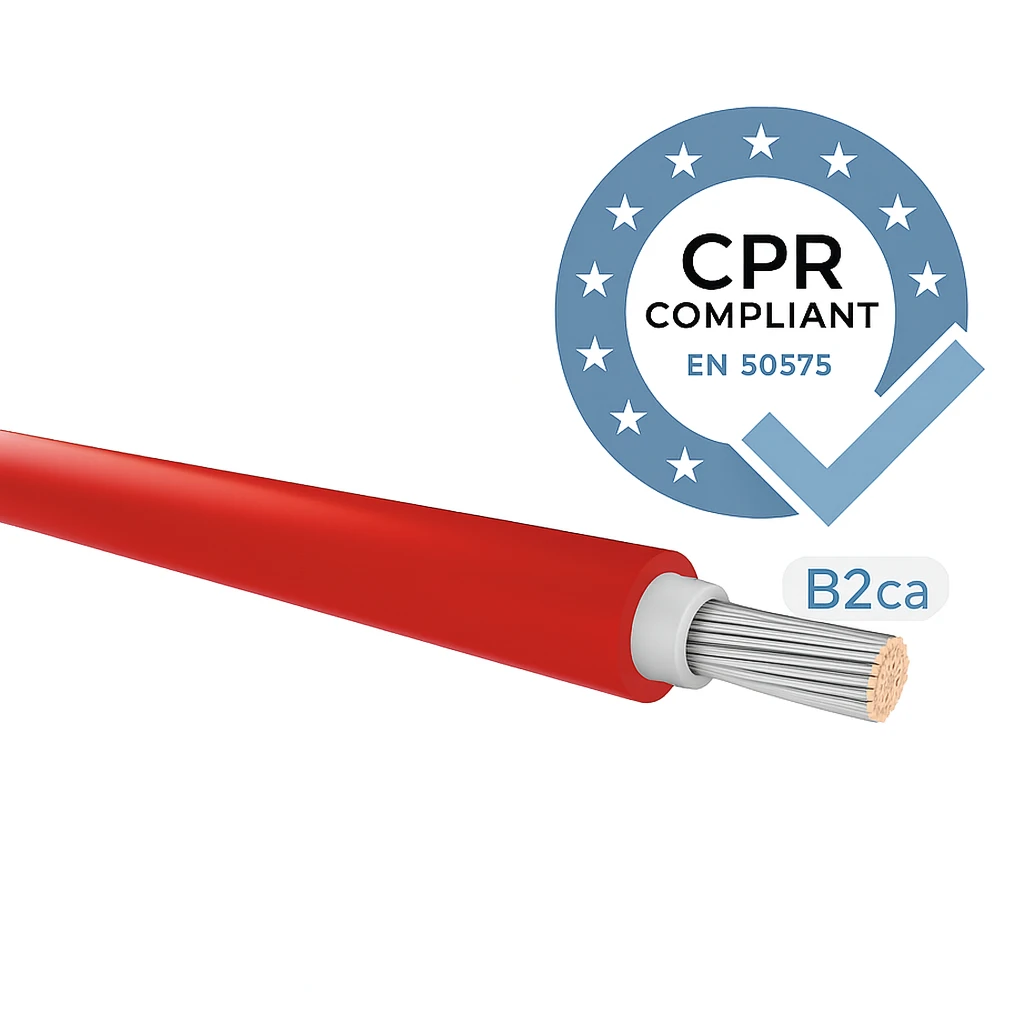

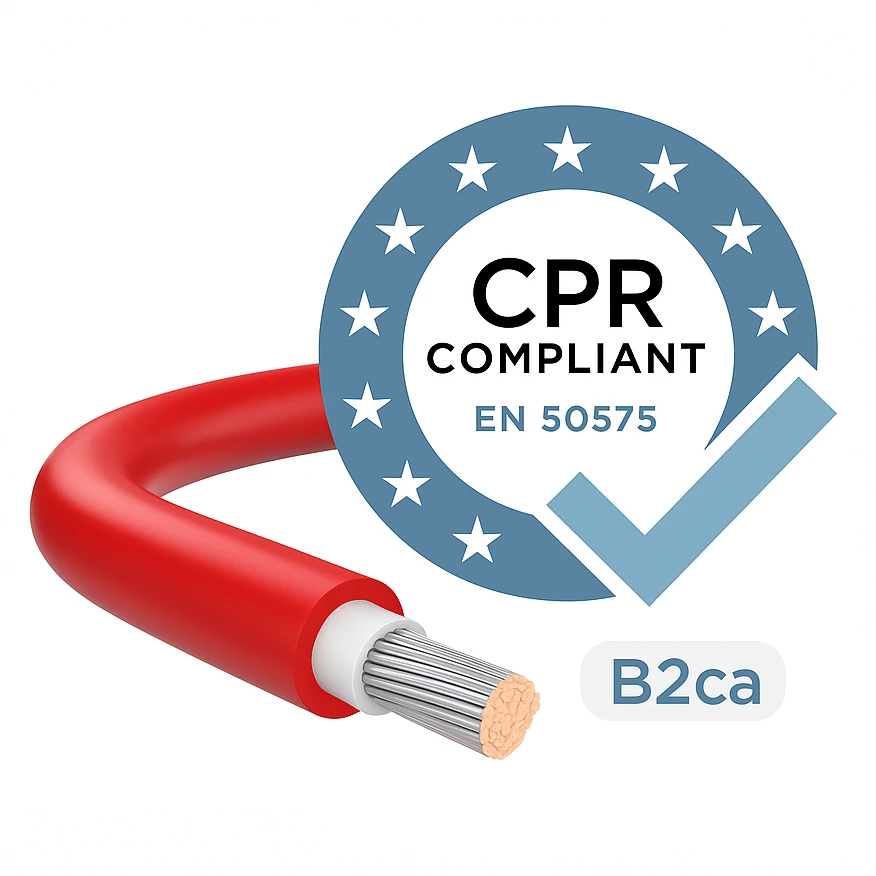

Solarkabel H1Z2Z2-K 4 mm2 rot mit CPR-Zertifikat B2ca – Querschnittsansicht
Solarkabel H1Z2Z2-K 4 mm2 rot mit CPR-Zertifikat B2ca – Querschnittsansicht

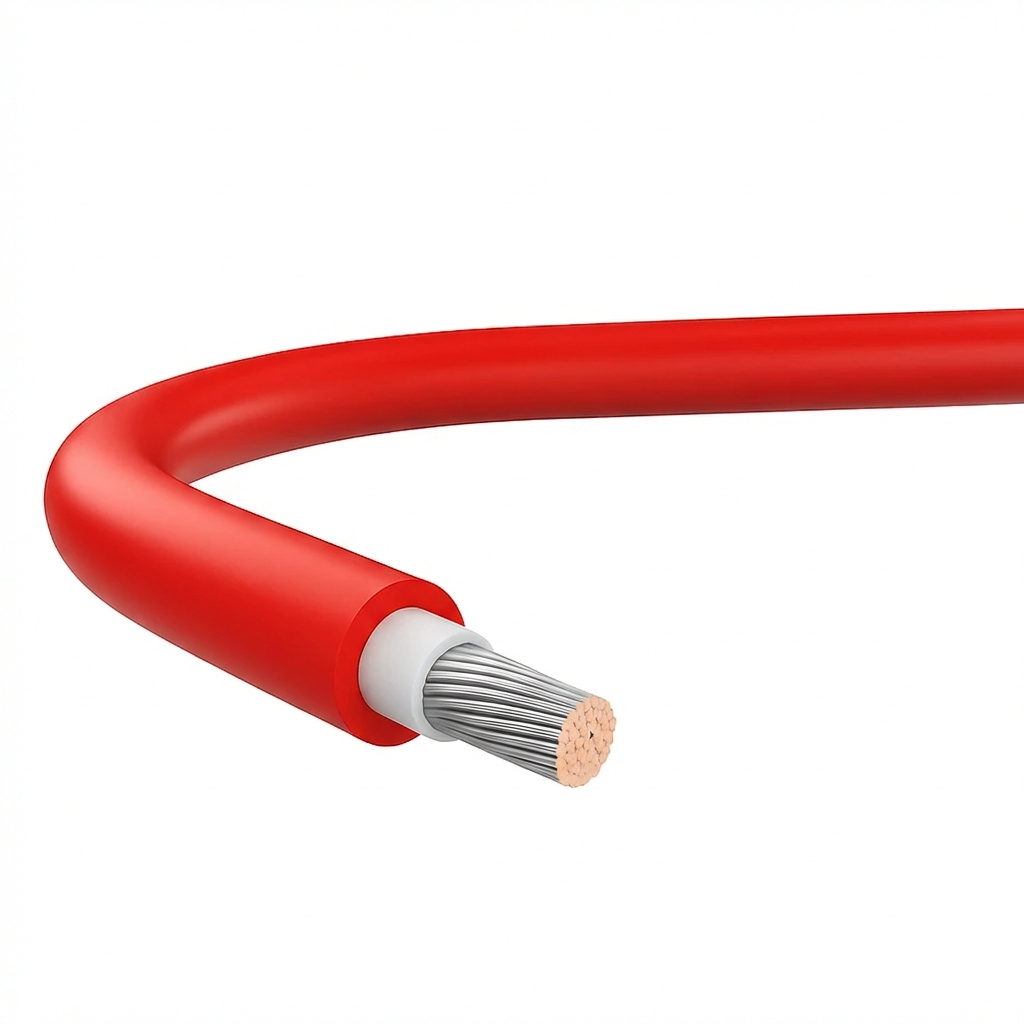

Kabel H1Z2Z2-K 4 mm2 rot – Details der Leiter- und Isolationskonstruktion
Kabel H1Z2Z2-K 4 mm2 rot – Details der Leiter- und Isolationskonstruktion

Warum B2ca wichtig ist? Die Brandklasse B2ca-s1,d0,a1 ist die höchste verfügbare Brandreaktionsklasse für Solarkabel. Sie bedeutet null Rauchgasemission und Toxizität im Brandfall – eine Schlüsselanforderung bei Installationen auf öffentlichen Gebäuden, Mehrfamilienhäusern und überall dort, wo Brandsicherheit Priorität hat.

Kabelaufbau

  • Leiter: Kupfer, mehrdrähtig, flexibel, verzinnt – Klasse 5 nach PN-EN 60228 / VDE 0295
  • Isolierung: vernetzter halogenfreier Werkstoff, Farbe weiß
  • Außenmantel: vernetzter halogenfreier Werkstoff, Farbe rot
  • Nennquerschnitt: 4,0 mm2
  • Max. Drahtdurchmesser im Leiter: 0,31 mm
  • Max. Außendurchmesser: 6,6 mm

Elektrische und thermische Parameter

  • Nennspannung AC: 1,0/1,0 kV (U0/U = 1000/1000 V)
  • Betriebsspannung DC: 1,5 kV (1,8 kV)
  • Prüfspannung: 6,5 kV AC
  • Betriebstemperatur: von -40 °C bis +90 °C (+120 °C / 20.000 h)
  • Kurzschlusstemperatur des Leiters: +250 °C (max. 5 s)
  • Min. Verlegetemperatur: -25 °C
  • Min. Biegeradius (fest verlegt): 4 × Außendurchmesser
  • Isolationswiderstand: 580 MΩ·km (bei 20 °C)

Beständigkeit und Langlebigkeit

  • UV-, Ozon- und Witterungsbeständigkeit – gemäß EN 50618
  • Erhöhte Beständigkeit gegen Hydrolyse, Ammoniak, Säuren und Laugen
  • Geringe Wasseraufnahme – ideal für Außenanwendungen
  • Erdverlegung möglich – erfüllt Anforderungen für Direct Burial nach UL 854
  • Sehr gute mechanische Eigenschaften – widerstandsfähig bei Montage und Betrieb

Anwendung: Das Kabel H1Z2Z2-K 4 mm2 wird für Verbindungen zwischen Photovoltaikmodulen sowie zwischen Modulen und Wechselrichter eingesetzt. Es bewährt sich sowohl bei Dachanlagen auf Gebäuden als auch bei großflächigen Freilandkraftwerken. Die rote Farbe ermöglicht eine einfache Identifizierung des positiven DC-Pols (+) in der Installation.

Norm: PN-EN 50618:2015-03

Kabel nach Maß zugeschnitten – wichtiger Hinweis vor dem Kauf

Wir verkaufen dieses Kabel als Meterware: Es wird von der Trommel oder dem Ring exakt auf die in der Bestellung angegebene Länge abgeschnitten – so zahlen Sie nur für die Menge, die Sie tatsächlich benötigen. Ein nach Ihren Vorgaben zugeschnittener Abschnitt ist eine Sonderanfertigung und daher von der Rückgabe ausgeschlossen – auch vom Widerrufsrecht bei Fernabsatzverträgen. Bitte prüfen Sie vor der Bestellung die benötigte Länge und den Querschnitt sorgfältig.

Ihre Gewährleistungsrechte bleiben davon unberührt: Weist das Kabel einen Mangel auf oder stimmen die gelieferte Länge bzw. der Querschnitt nicht mit der Bestellung überein, melden Sie sich bei uns – wir bearbeiten die Reklamation nach den allgemeinen Bestimmungen.
