PSG

Punkthalter Glas 4-16,76mm ø 30/4/M8 AISI304 flaches System Satin

Zum Produkt-Feedback

Punkthalter für Glas ø 30 mm M8 aus AISI 304 Stahl Satin mit 4 mm Abstand. Für Glasgeländer 4-16,76 mm Dicke. Mit isolierenden Dichtungen. Flache Montage, min. Bohrung ø13 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 1,44 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Std.

Produkteigenschaften

[PIM] uchwyty-do-szkla-punktowe #125

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem Flach
  • Glasstärke [mm] 4-16,76

Beschreibung

Punkthalter für Glas ø 30 mm M8 – Stahl AISI 304, Satin

Punkthalter für Glas ø 30 mm mit Gewinde M8 und Abstand 4 mm — solides Befestigungselement für die Montage von Glasgeländern auf flachen Oberflächen. Aus rostfreiem Stahl AISI 304 in Satin-Ausführung gefertigt, gewährleistet er Langlebigkeit und ästhetisches Aussehen bei jeder Realisierung.

Der runde Punkthalter (Rotula) ermöglicht eine schnelle und sichere Befestigung der Glasplatte im Edelstahlgeländer. Die Konstruktion mit Abstandshülse von 4 mm Dicke ermöglicht die Einhaltung eines gleichmäßigen Abstands des Glases zur Montagefläche. Im Set enthalten ist ein kompletter Satz isolierender Dichtungen, die das Glas vor direktem Kontakt mit dem Stahl schützen — sie eliminieren das Risiko von Rissen und gewährleisten einen leisen, stabilen Betrieb der Befestigung.

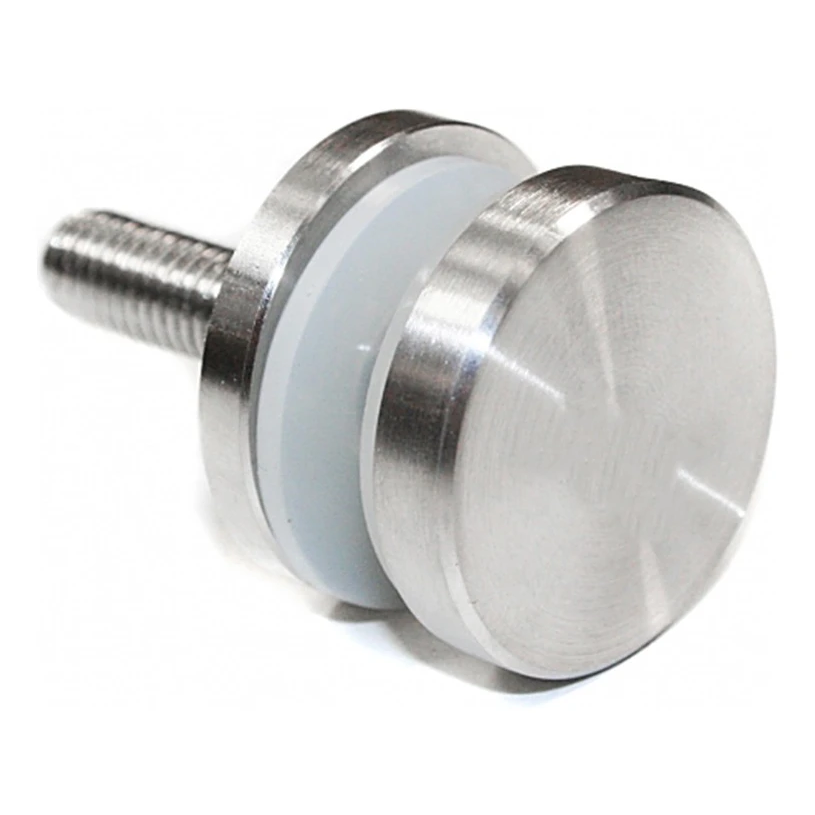

Punkthalter für Glas ø 30 mm AISI 304 Satin – Seitenansicht
Punkthalter für Glas ø 30 mm AISI 304 Satin – Seitenansicht

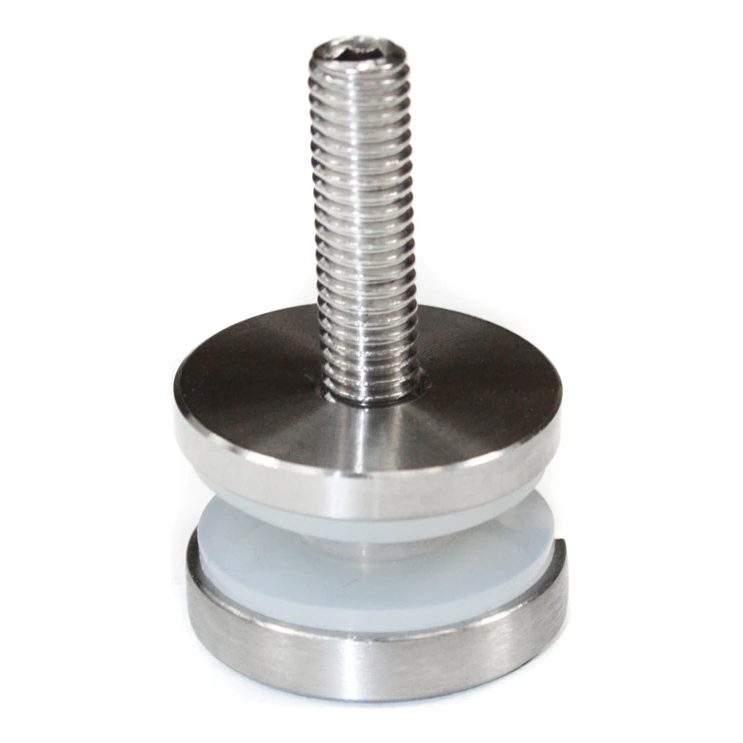

Punkthalter für Glas ø 30 mm AISI 304 Satin – Draufsicht
Punkthalter für Glas ø 30 mm AISI 304 Satin – Draufsicht

Anwendung und Kompatibilität

Der Halter ist für Scheiben mit einer Dicke von 4 mm bis 16,76 mm (einschließlich Verbundglas VSG) bestimmt. Der minimale Durchmesser der Montagebohrung im Glas beträgt ø 13 mm. Dank des universellen Gewindes M8 lässt sich das Element leicht in typische Edelstahlgeländersysteme integrieren, die an Wänden, Pfosten und flachen Konstruktionen montiert werden.

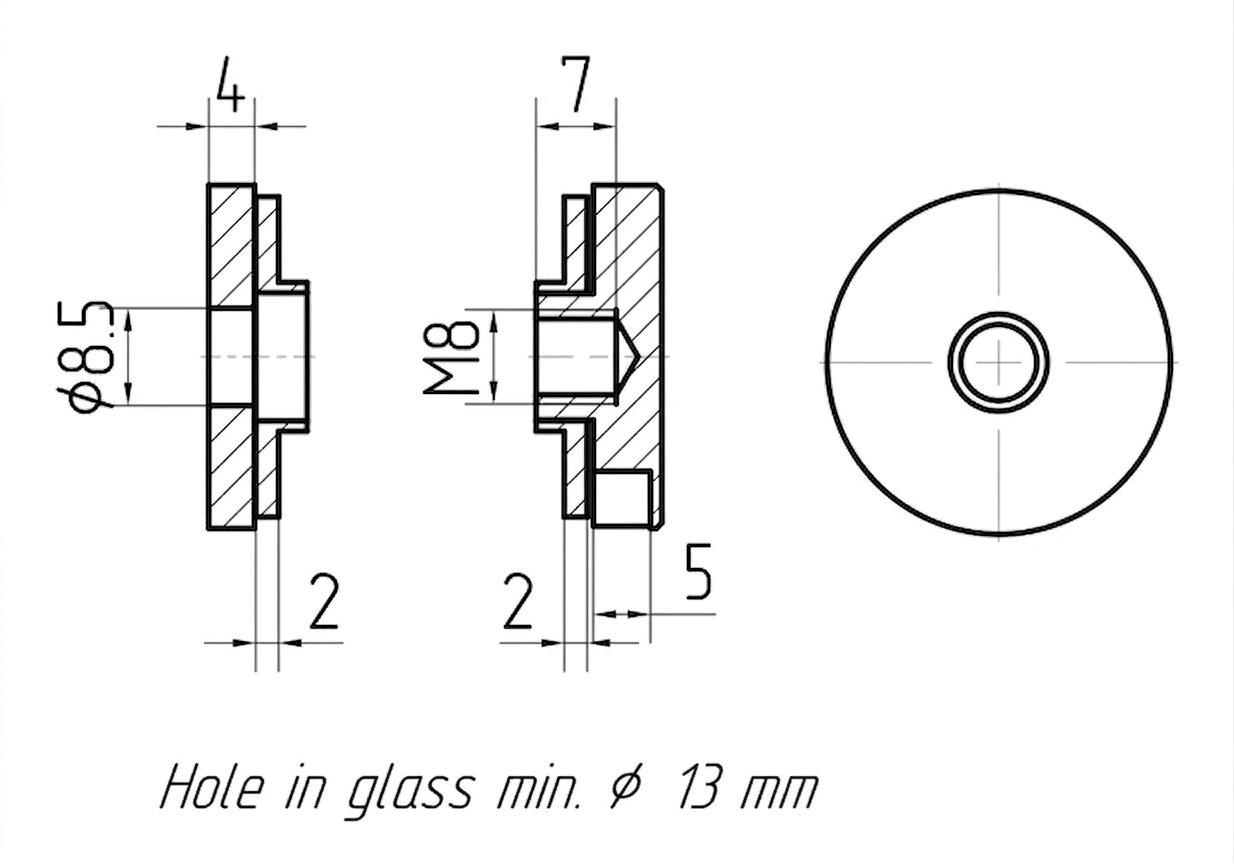

Maßzeichnung des Punkthalters ø 30 mm mit Gewinde M8
Maßzeichnung des Punkthalters ø 30 mm mit Gewinde M8

Abmessungen und technische Parameter

  • Halterdurchmesser: ø 30 mm
  • Gewinde: M8
  • Durchgangsbohrung: ø 8,5 mm
  • Abstand (Abstandshülse): 4 mm
  • Grunddicke: 5 mm
  • Gewindebohrungstiefe: 7 mm
  • Höhe des Abstandsflansches: 2 mm
  • Minimale Bohrung im Glas: ø 13 mm
  • Glasdicke: 4–16,76 mm
  • Montagesystem: flach

Material und Ausführung

  • Material: rostfreier Stahl AISI 304
  • Ausführung: Satin
  • Im Set: kompletter Satz Dichtungen zur Isolierung des Glases vom Stahl

Logistikdaten

  • Gewicht: 0,1 kg
  • Volumen: 70 cm³
  • EAN: 5903313207713
