Punkthalter Glas 8-16,76mm Ø 48/26/M10x38 mit Inbus AISI304 satiniert System flach

Zum Produkt-Feedback

Runder Punkthalter Ø 48 mm aus Edelstahl AISI 304 mit satinierter Oberfläche zur Befestigung von Glas mit Dicke 8-16,76 mm in Geländern. Flaches System mit M10-Gewinde, Positionsregulierung durch Langloch 21,5×12 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 6,92 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Std.

Produkteigenschaften

[PIM] uchwyty-do-szkla-punktowe #125

  • Material AISI 304
  • Oberfläche Satin
  • Montagesystem Flach
  • Glasstärke [mm] 8-16,76

Beschreibung

Punkthalter für Glas Ø 48 mm AISI 304 satiniert – flaches System

Runder Punkthalter Ø 48 mm zur Befestigung von Glas in Edelstahlgeländern — für die Montage auf ebenen Oberflächen vorgesehen. Gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche, was hohe Korrosionsbeständigkeit und ein ästhetisches, dezentes Aussehen gewährleistet. Der Halter kann Scheiben mit einer Dicke von 8 bis 16,76 mm aufnehmen und eignet sich daher sowohl für Geländer mit gehärteten als auch mit laminierten Scheiben.

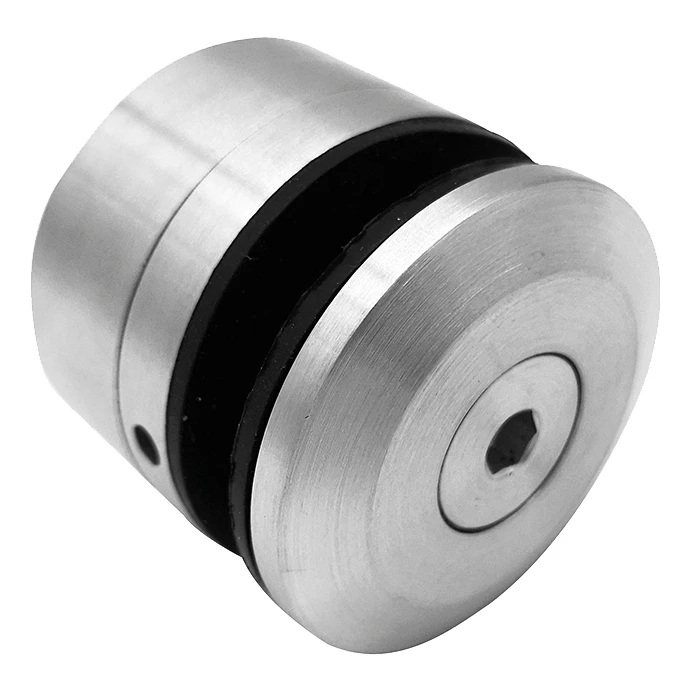

Punkthalter für Glas Ø 48 mm aus Edelstahl AISI 304, satinierte Oberfläche
Punkthalter für Glas Ø 48 mm aus Edelstahl AISI 304, satinierte Oberfläche

Konstruktion und Montage

Der Halter verfügt über eine zweiteilige Konstruktion mit Gummidichtungen, die die Scheibe vor mechanischen Beschädigungen schützen und eine stabile, spielfreie Befestigung gewährleisten. Die Montage erfolgt mit Inbus, was präzises Anziehen ermöglicht und eine schnelle Installation ohne Spezialwerkzeug erlaubt. Das Befestigungselement ist mit einem M10-Gewinde ausgestattet, das zur Verbindung mit einem in der Tragkonstruktion verankerten Dübel dient. Das zentrale Langloch mit den Abmessungen 21,5 × 12 mm ermöglicht eine Positionsregulierung des Halters während der Montage, was besonders beim vertikalen Ausrichten der Glasscheiben hilfreich ist.

Maßzeichnung Punkthalter Ø 48 mm – Vorderansicht und Seitenquerschnitt
Maßzeichnung Punkthalter Ø 48 mm – Vorderansicht und Seitenquerschnitt

Abmessungen und technische Spezifikation

  • Außendurchmesser: Ø 48 mm
  • Befestigungsgewinde: M10
  • Länge des Gewindebolzens: 38 mm
  • Glasdicke: 8–16,76 mm
  • Erforderliche Bohrung im Glas: Ø 20 mm
  • Langloch (Regulierung): 21,5 × 12 mm
  • Dicke der Grundplatte: 3 mm
  • Tiefe des zylindrischen Teils: 10 mm
  • Tiefe der inneren Stufe: 5 mm
  • Material: Edelstahl AISI 304
  • Oberflächenausführung: satiniert
  • Montagesystem: flach (flat)
  • Gewicht: 0,42 kg
  • Volumen: 281,25 cm³

Anwendung

Der Halter ist hauptsächlich für Glasgeländer vorgesehen, die auf ebenen Oberflächen montiert werden — Pfosten, Wände, Stahlprofile. Dank des universellen Glasdickenbereichs (8–16,76 mm) kann er mit einschichtigen gehärteten Scheiben sowie mehrschichtigen laminierten Scheiben verwendet werden (z.B. 2×8,38 mm = 16,76 mm). Die satinierte Oberfläche harmoniert mit anderen Elementen von Geländern aus gebürstetem Edelstahl und bewahrt das einheitliche Erscheinungsbild der gesamten Installation.
