SIMET SIMTEC SM20C 4P – Überspannungsableiter Typ 2 (C) 20kA 1,5kV
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

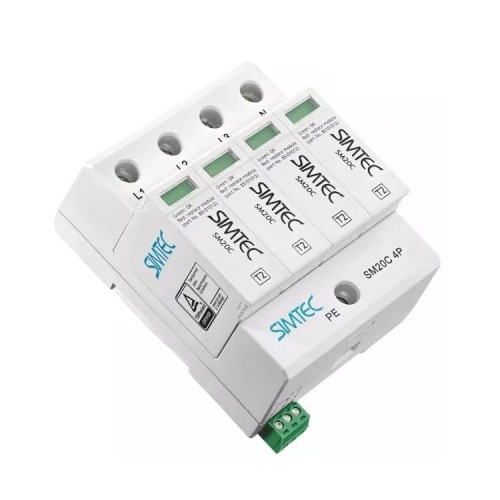

SIMET SIMTEC SM20C 4P – Überspannungsableiter Typ 2 (C) 20kA 1,5kV
SIMET SIMTEC SM20C 4P ist ein vierpoliger Überspannungsableiter der Klasse C (Typ 2), der zum Schutz elektrischer Installationen in TN-Netzen vor Blitz- und Schaltüberspannungen bestimmt ist. Das Gerät bietet einen Nennableitstoßstrom von 20 kA sowie einen Spannungsschutzpegel unter 1,2 kV und schützt effektiv Endverbraucher – von Computer- und Telekommunikationsgeräten bis hin zu Gebäudeautomationssystemen. Der modulare Aufbau mit austauschbaren Einsätzen ermöglicht einen schnellen Austausch des beschädigten Elements ohne Demontage des gesamten Geräts, was die Servicezeit verkürzt und die Wartungskosten der Anlage senkt. Der Ableiter erfordert keine Vorsicherungsdrosseln, was den Schaltschrankaufbau vereinfacht. Die Montage erfolgt auf einer 35-mm-Tragschiene gemäß EN 60715 – die Standard-Schnappbefestigung ermöglicht eine Installation in wenigen Sekunden. Die grünen Kontrollfenster an jedem Modul ermöglichen eine sofortige visuelle Überprüfung des Ableiterzustands ohne Messgeräte.
Wichtigste Merkmale und Anwendung
- Schutz vor Blitz- und Schaltüberspannungen in TN-Netzen
- Modularer Aufbau mit austauschbaren Einsätzen – schneller Service ohne Austausch des gesamten Geräts
- Keine Notwendigkeit von Vorsicherungsdrosseln – vereinfachte Montage
- Visuelle Zustandsanzeige jedes Moduls mittels grüner Indikatoren
- Montage auf 35-mm-DIN-Schiene gemäß EN 60715 – Standardinstallation im Schaltschrank
Technische Spezifikation
| Elektrische Parameter | |
|---|---|
| Ableiterklasse | C (Typ 2) |
| Anzahl der Pole | 4 |
| Nennbetriebsspannung | 230 V |
| Höchste dauerhafte Betriebsspannung (Uc) | 275 V |
| Nennableitstoßstrom (In) | 20 kA |
| Stoßstrom | 20 kA |
| Spannungsschutzpegel (Up) | < 1,2 kV |
| Ansprechzeit | < 25 ns |
| Betriebsfrequenz | 40–63 Hz |
| Netz | |
| Netztyp | TN |
| Montage und Gehäuse | |
| Montageart | 35-mm-Tragschiene gemäß EN 60715 |
| IP-Schutzart | IP20 |
| Farbe | grau |
| Betriebsbedingungen | |
| Zulässige Luftfeuchtigkeit | < 95% |
| Handelsdaten | |
| Hersteller | SIMET |
| Modell | SM20C 4P |
| Gewicht | 0,2 kg |
| EAN | 5907813217296 |
Dateien zum Herunterladen:
Technische Daten
| Anwendung | AC (Netz) |
| Überspannungsschutz-Typ (SPD-Klasse) | T2 (C) |
| Nennspannung [V] | 275V AC |
| Polzahl | 4P |
| Blitzstrom (Iimp/In) [kA] | 20 kA |
| Marke | SIMTEC |
| Schutzpegel (Up) [kV] | 1,5 kV |
