Scharnier 180° für Glashalter 45 x 45 x 26 mm AISI304, satin
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

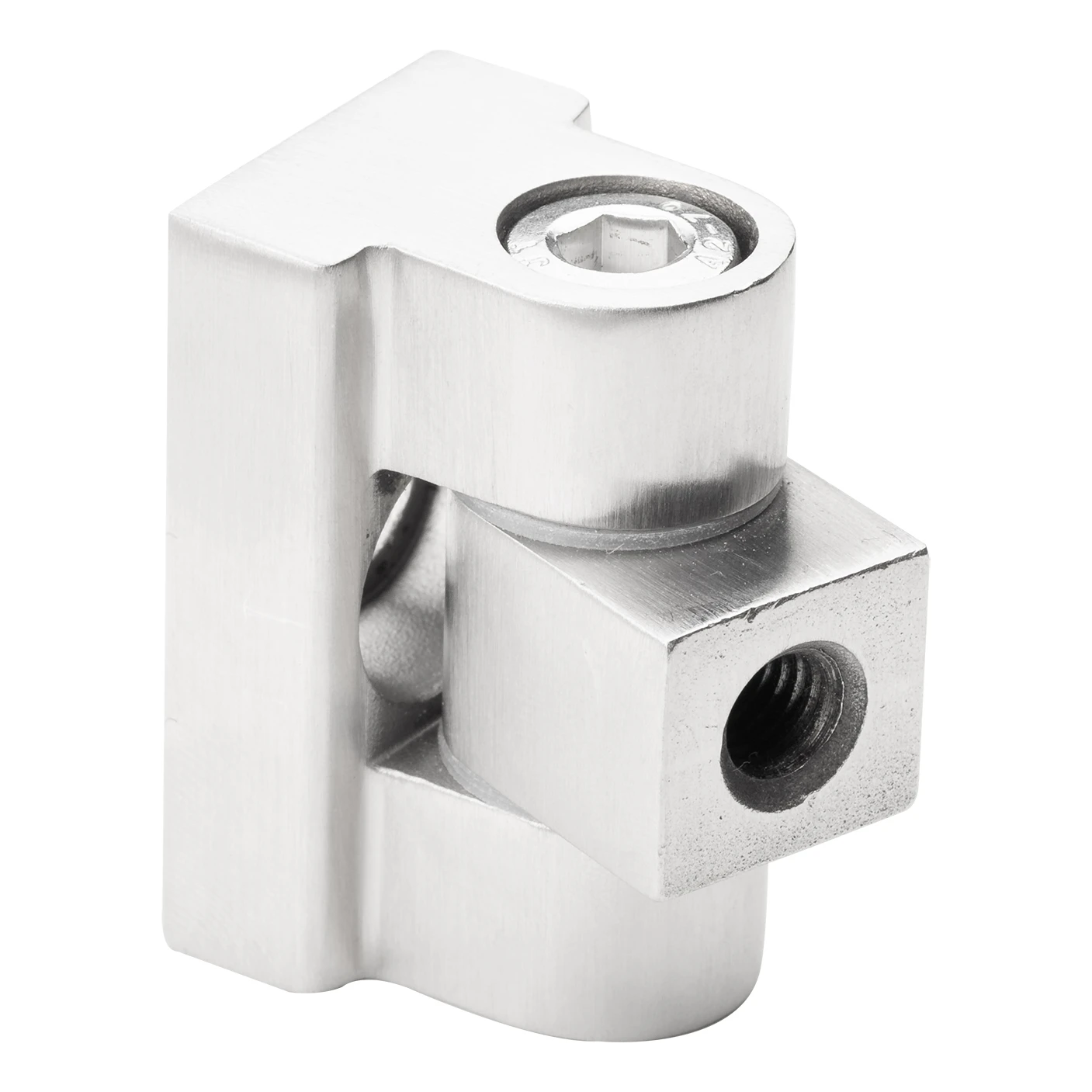

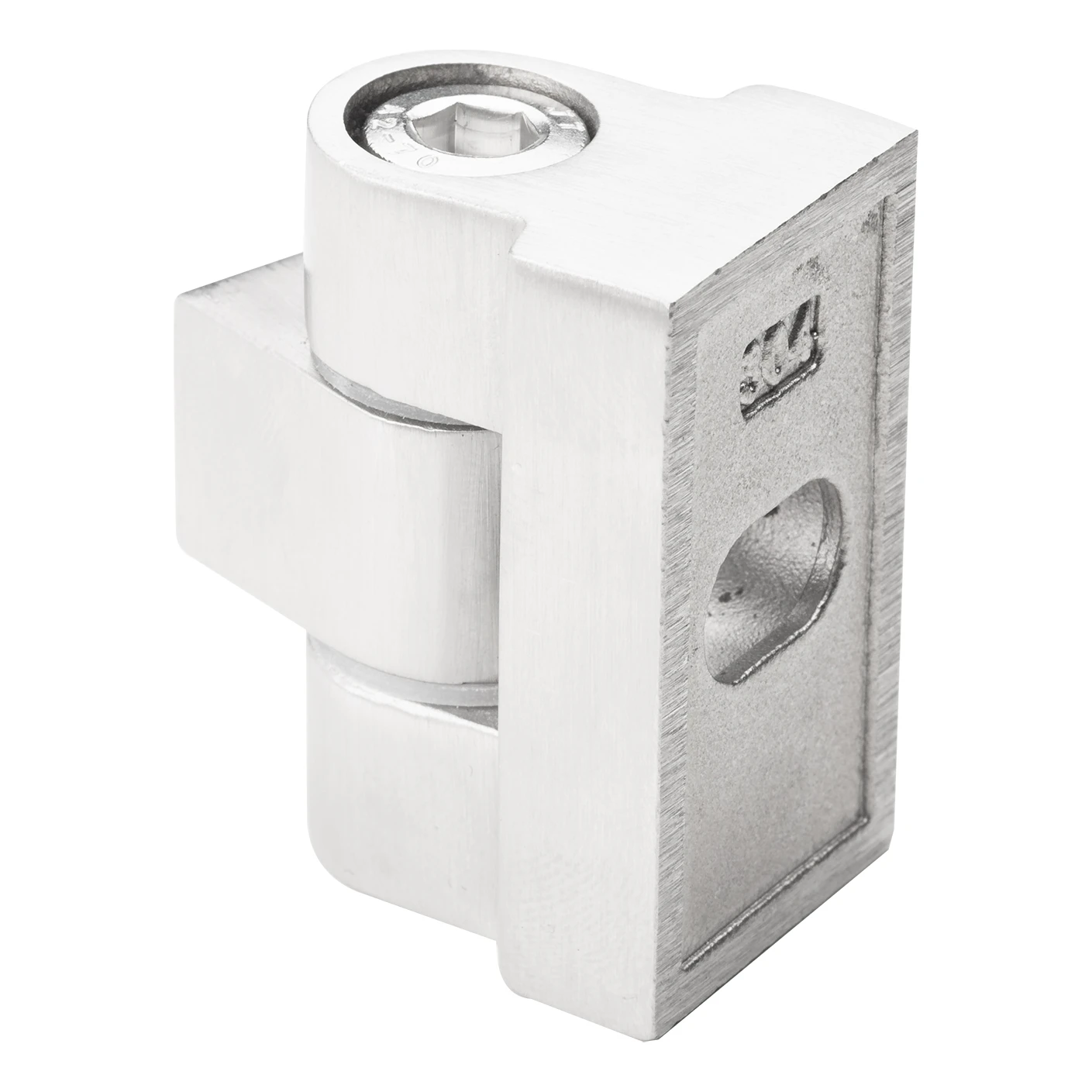

Scharnier 180° für Glashalter AISI 304 – 45×45×26 mm, satin
Scharnier 180° für Glashalter aus Edelstahl AISI 304 mit Satin-Finish — präzises Verbindungselement für Glasgeländersysteme montiert auf Rohren mit Durchmesser 42,4 mm. Dank des vollen Drehbereichs von 180° (2 × 90°) ermöglicht es eine stufenlose Winkelverstellung der Glaspaneele, was die Montage an ungewöhnlichen Konstruktionsformen erheblich erleichtert.
Robuste Konstruktion und Korrosionsbeständigkeit
Das Scharnier ist aus Edelstahl AISI 304 gefertigt, der hohe mechanische Festigkeit und ausgezeichnete Korrosionsbeständigkeit gewährleistet — auch in Umgebungen mit erhöhter Feuchtigkeit wie Schwimmbädern, Terrassen oder Balkonen. Das Satin-Oberflächenfinish verdeckt effektiv Fingerabdrücke und kleine Verschmutzungen und bewahrt das elegante, moderne Erscheinungsbild während der gesamten Nutzungsdauer.
Die Montage erfolgt durch Einschrauben (Gewinde M8), was eine hohe Verbindungsfestigkeit gewährleistet und gleichzeitig eine einfache Demontage ohne Spezialwerkzeuge ermöglicht. Dies ist ein wichtiger Vorteil für Montageteams, die die Einstellung der Glaspaneele während der Installation schnell korrigieren können.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Finish: Satin
- Öffnungswinkel: 180° (2 × 90°)
- Rohrdurchmesser: 42,4 mm (R 21,2 mm)
- Glasdicke: von 6 mm bis 10,76 mm
- Basisabmessungen (L × H × B): 45 × 45 × 26 mm
- Abmessungen Drehauge (L × H × B): 24,5 × 18 × 15 mm
- Einbautiefe (Referenzmaß): ca. 40,1 mm
- Montagegewinde: M8
- Bolzenlochdurchmesser: ø8,2 / ø8,5 mm
- Senkung für Schraubenkopf: ø13,5 mm
- Langloch in Basis: 13,5 × 9 mm
- Anfasungen: 2×C0,5 am Auge, C1 an Gewindebohrungen
- Oberflächenrauheit: Ra 1,6 / Ra 3,2
- Gewicht: 0,16 kg
- EAN: 5903313205153
Anwendung und Kompatibilität
Das Scharnier ist für den Einsatz mit Glashaltern für Glasdicken von 6 bis 10,76 mm bestimmt, was sowohl einzelne gehärtete Scheiben als auch VSG-Verbundglas umfasst. Montiert auf Rohren mit Durchmesser 42,4 mm bewährt es sich hervorragend in Glasgeländersystemen, Handläufen und architektonischen Verglasungen. Das Langloch in der Basis ermöglicht eine präzise Einstellung der Montageposition.

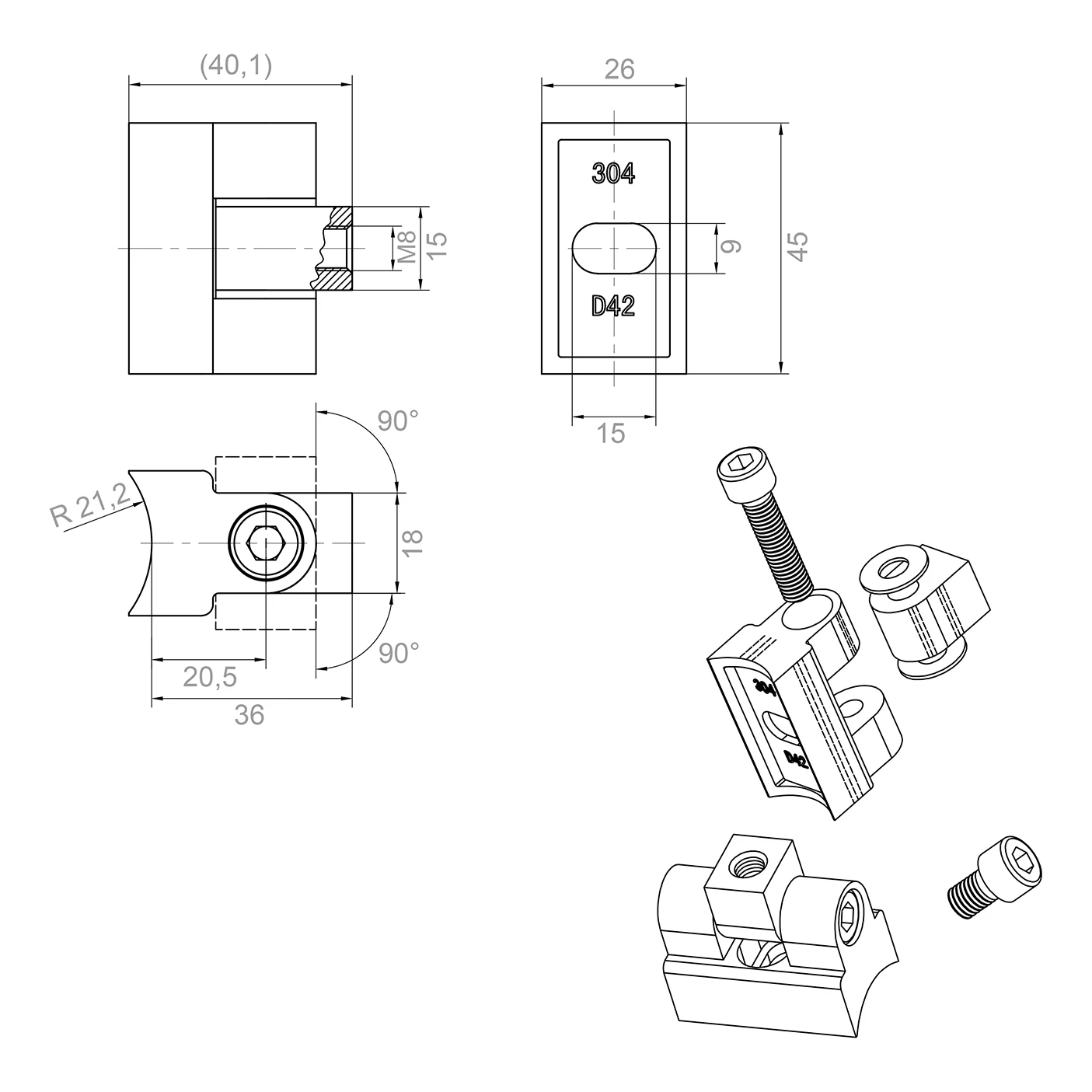

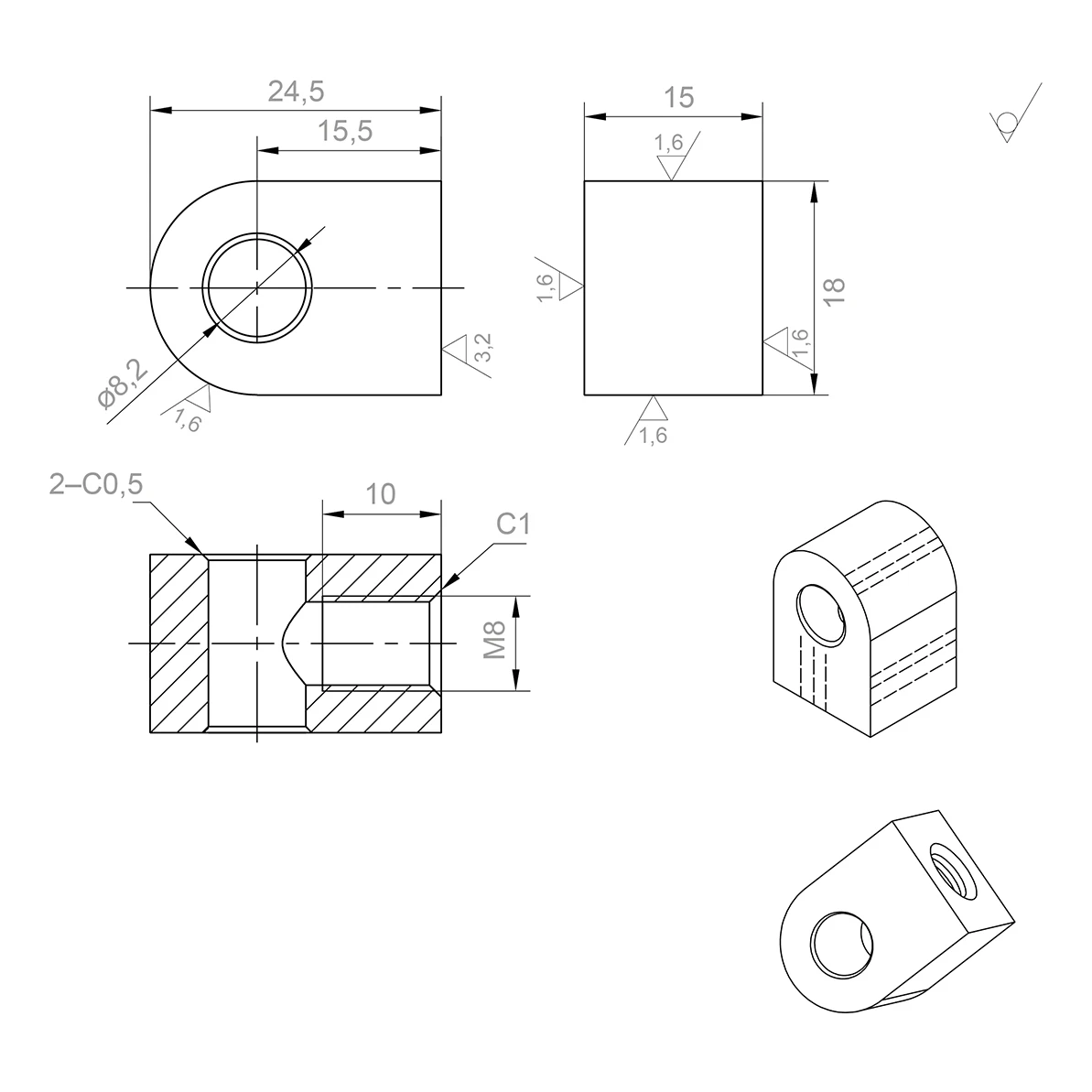

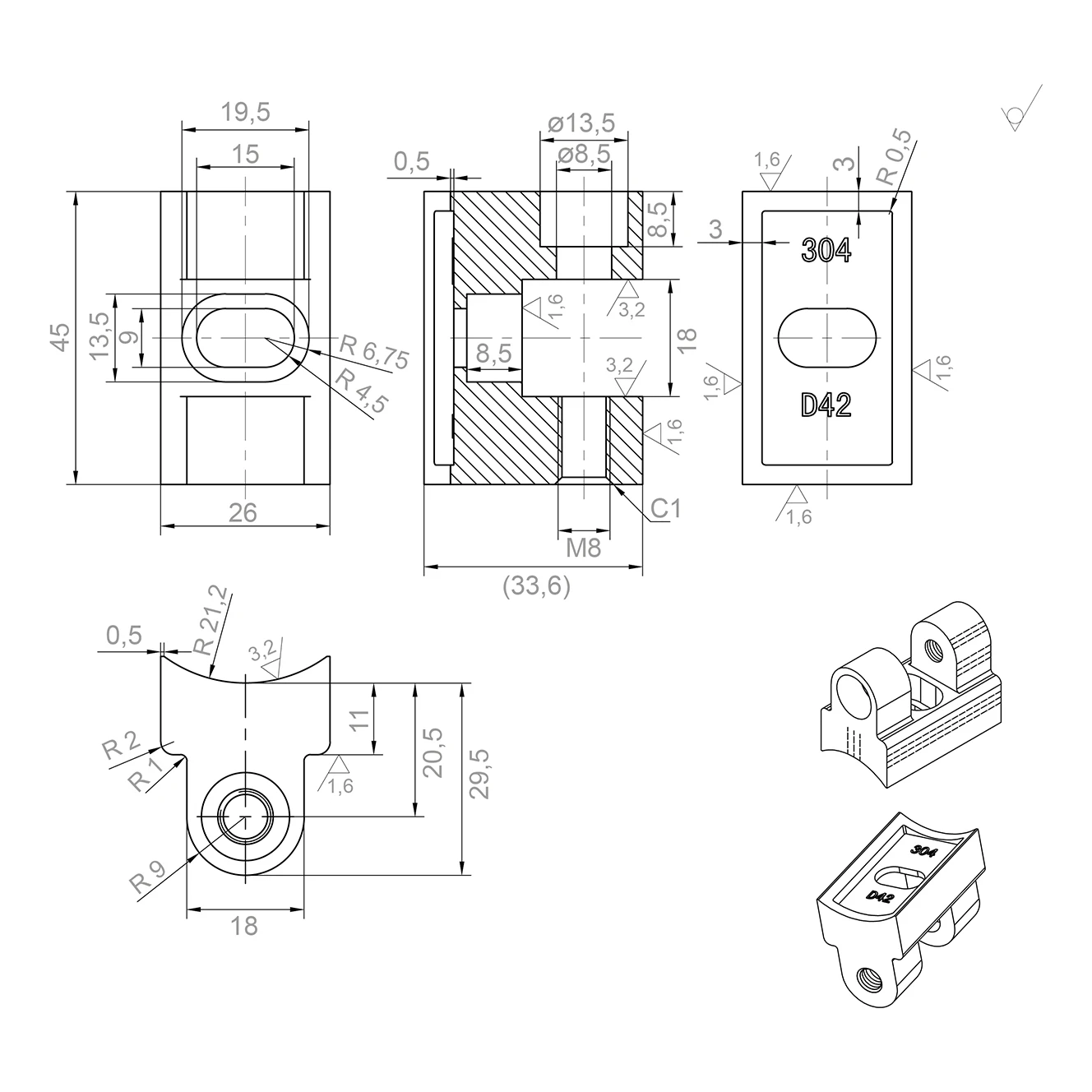

Maßzeichnungen
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
