Scharnier 180° für Glashalter 45 x 45 x 26 mm flaches System AISI304, satiniert
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

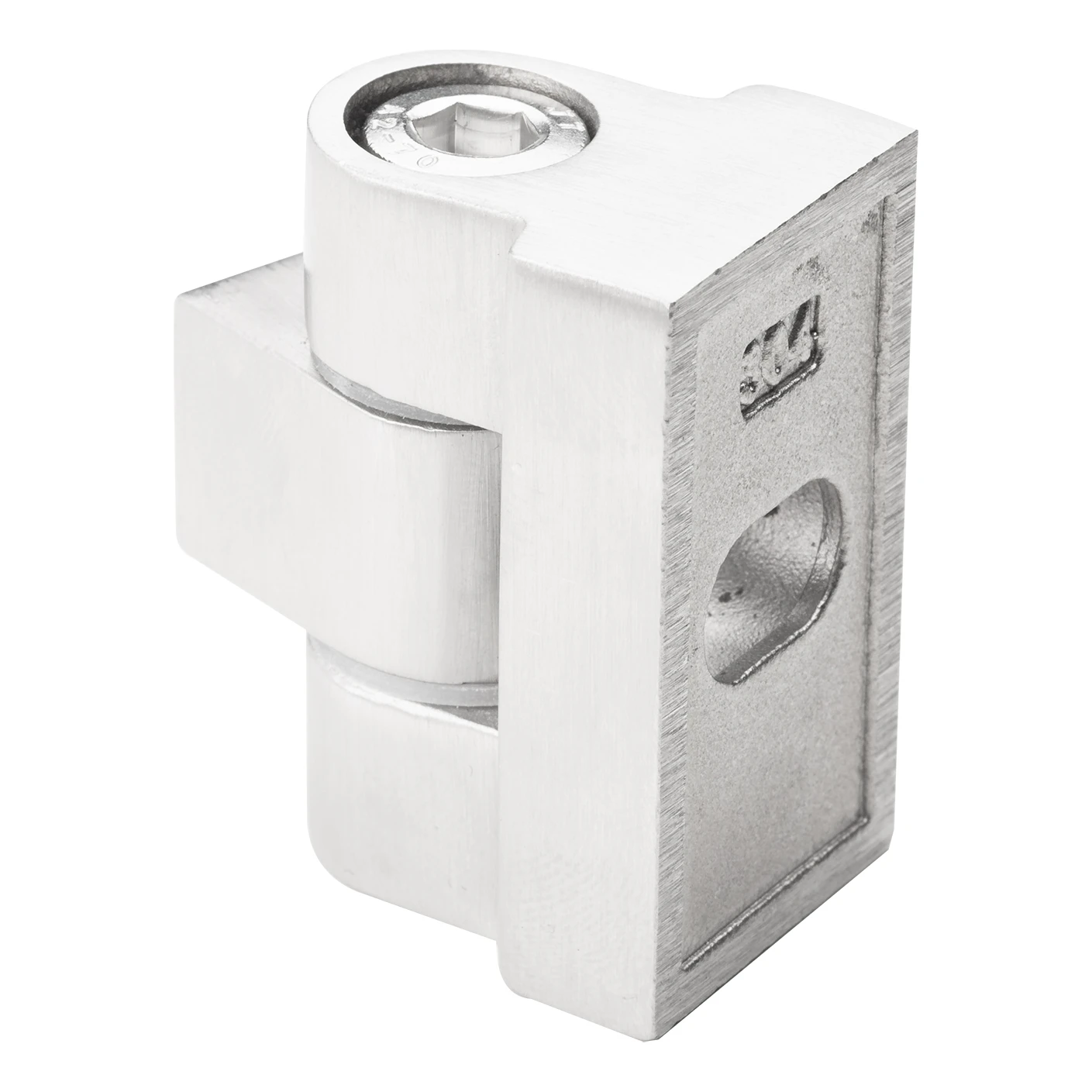

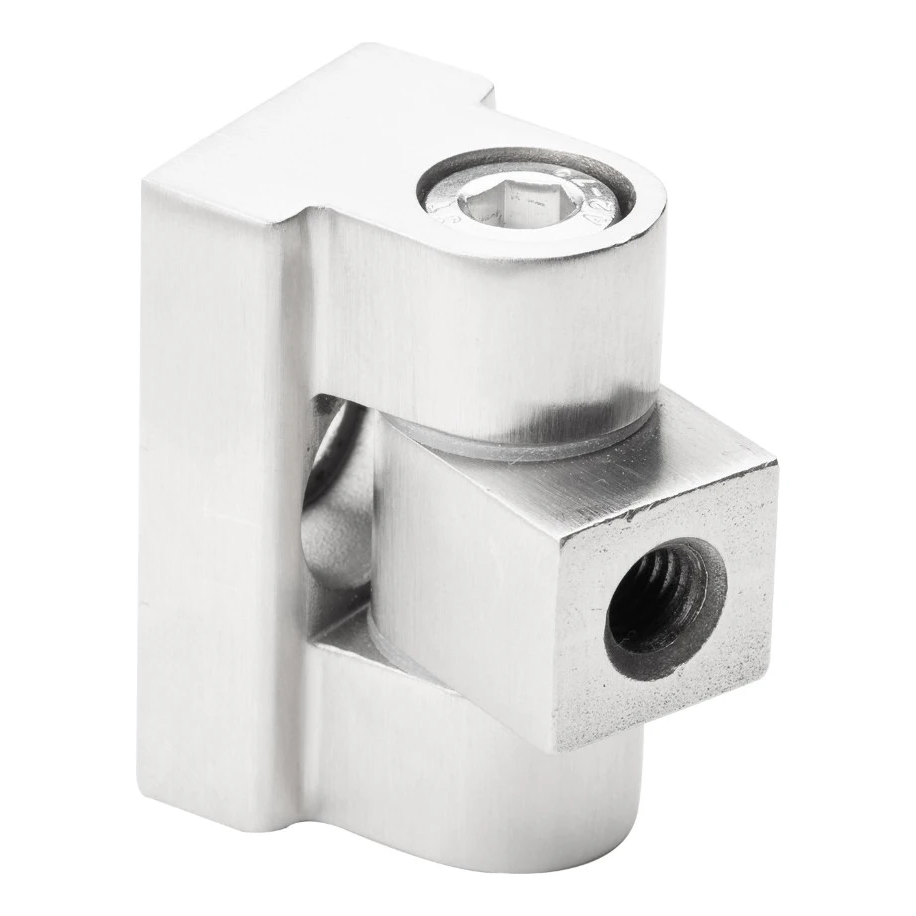

Scharnier 180° für Glashalter 45×45×26 mm AISI 304 satiniert
Scharnier 180° für Glashalter aus rostfreiem Stahl AISI 304 in satinierter Ausführung — ein Element für die professionelle Montage von Glaskonstruktionen im flachen System. Ermöglicht eine vollständige Öffnung des Glases um 180° (jeweils 90° in jede Richtung), was eine freie Gestaltung von Trennwänden, Türen und Glaskabinen ohne Einschränkungen des Öffnungswinkels ermöglicht.
Haltbarkeit und Korrosionsbeständigkeit
Das Scharniergehäuse ist aus hochwertigem rostfreiem Stahl AISI 304 gefertigt, was eine langanhaltende Korrosionsbeständigkeit garantiert — auch in Umgebungen mit erhöhter Feuchtigkeit wie Badezimmern, Schwimmbädern oder Duschkabinen. Die satinierte Oberflächenveredelung maskiert effektiv Fingerabdrücke und Verschmutzungen und bewahrt das ästhetische Erscheinungsbild bei minimaler Wartung. In den technischen Zeichnungen ist die Oberflächenrauheit Ra 1,6 und Ra 3,2 angegeben — was die präzise mechanische Bearbeitung der Elemente bestätigt.
Montage durch Verschraubung — flaches System
Das Scharnier wird an flachen Oberflächen durch Verschraubung mit M8-Gewinde montiert. Diese Methode gewährleistet eine hohe Verbindungsfestigkeit, einfache Installation und eventuelle Demontage — ohne die Notwendigkeit von Spezialwerkzeugen. Das Langloch im Gehäuse ermöglicht eine Positionsverstellung des Glases im Bereich von 9 mm, was eine präzise Einstellung der Glasscheibe während der Montage erleichtert.
Glaskompatibilität
Das Scharnier ist für die Montage von Glasscheiben mit einer Dicke von 6 mm bis 10,76 mm geeignet, was sowohl einschichtiges gehärtetes Glas als auch beliebtes Verbundsicherheitsglas (VSG) umfasst. Dadurch bewährt sich ein Scharnier-Modell in verschiedenen Konfigurationen — der Installateur muss keine separaten Varianten für verschiedene Glasdicken lagern.
Abmessungen und technische Daten
- Gehäuseabmessungen (L × H × Br.): 45 × 45 × 26 mm
- Gesamttiefe der Vereinigung mit Verbinder: 36 mm
- Gehäusetiefe: 29,5 mm
- Öffnungswinkel: 180° (90° in jede Richtung)
- Befestigungsgewinde: M8
- Länge des Gewindeteils des Verbinders: 15 mm
- Durchmesser der Durchgangsbohrung des Verbinders: ø 8,2 mm
- Durchmesser der Bolzenbohrung: ø 8,5 mm
- Durchmesser der Senkung: ø 13,5 mm
- Langloch (Verstellung): 9 mm
- Abmessungen des Drehverbinders: 24,5 × 18 × 15 mm
- Fasen: 2×C0,5 und C1
- Material: rostfreier Stahl AISI 304
- Oberflächenbehandlung: satiniert
- Glasdicke: von 6 mm bis 10,76 mm
- Montagetyp: flaches System (an flachen Oberflächen)
- Gewicht: 0,16 kg

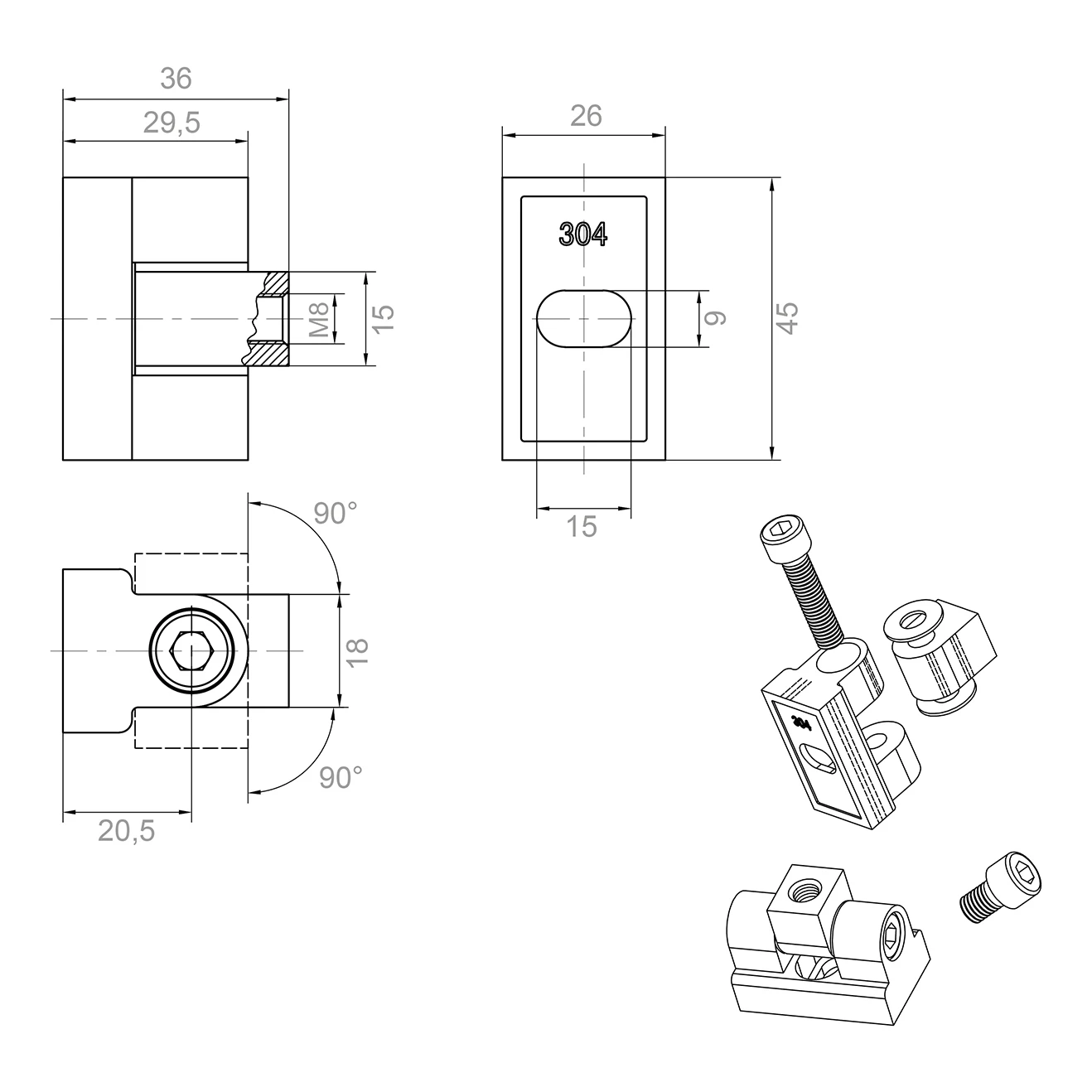

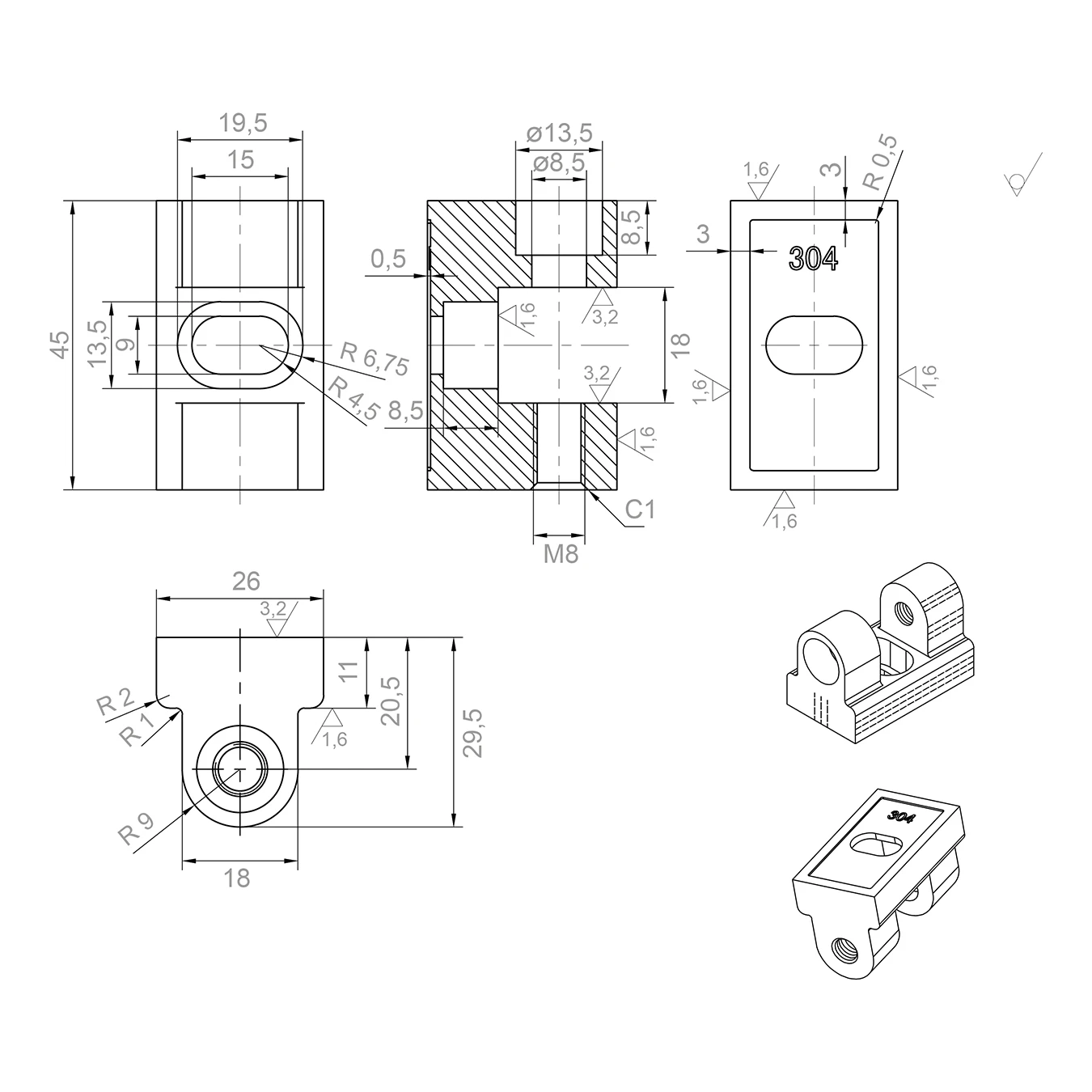

Bemaßungszeichnungen der Elemente
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
