Schräge Trapezbrücke mit EPDM-Dichtung H63 L330 – Aluminium

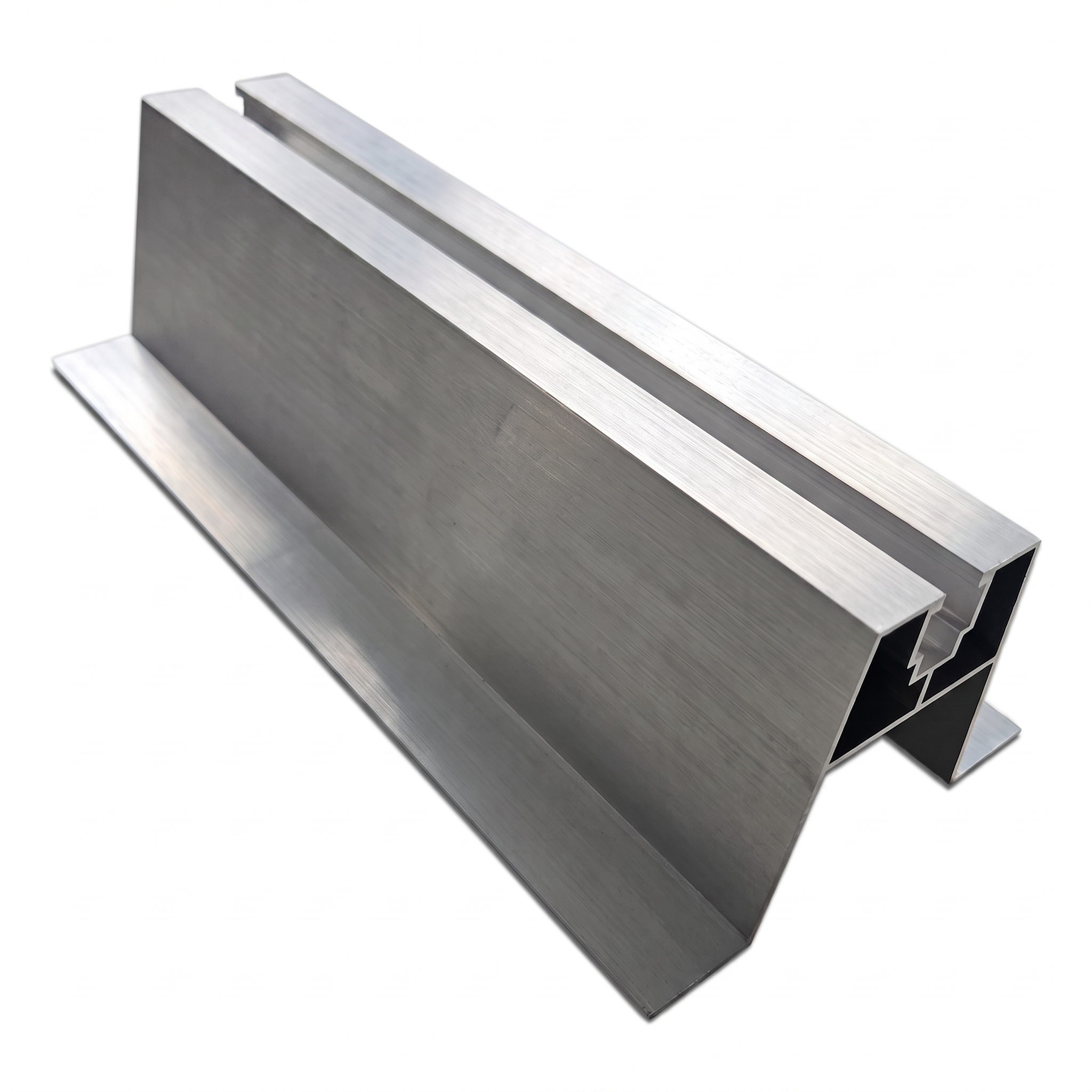

Schräge Trapezbrücke mit EPDM-Dichtung ist ein Aluminium-Distanzelement für die Montage von Photovoltaikkonstruktionen auf Dächern mit Trapezblech. Die schräge Profilform bildet die Wellengeometrie des Blechs ideal ab und gewährleistet eine stabile und dichte Unterstützung der Montageschiene ohne zusätzliche Ausgleichsunterlagen.
Dank der integrierten EPDM-Dichtung schützt die Brücke die Dachhaut effektiv vor dem Eindringen von Wasser an der Befestigungsstelle. Die Dichtung gleicht Unebenheiten der Blechoberfläche aus und dämpft Mikrovibrationen, was die Lebensdauer der Verbindung verlängert und das Korrosionsrisiko an der Kontaktstelle minimiert.
Vorteile für das Montageteam
- Schräge Geometrie — Profil angepasst an die Neigung der Trapezblechwelle, eliminiert das Ausschneiden und Nachbiegen von Elementen auf der Baustelle
- EPDM-Dichtung im Lieferumfang — montagefertiges Element, das keine separate Bestellung und kein Kleben von Dichtungen erfordert
- Aluminium — leichtes, korrosionsbeständiges Material, das den Transport auf das Dach erleichtert und eine langjährige Haltbarkeit gewährleistet
- Kompaktes Gewicht 0,350 kg — einfach zu handhaben und zu lagern, belastet die Dachkonstruktion nicht
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm
- Gesamtbreite der Basis: 94,4 mm
- Breite der oberen Plattform: 40 mm
- Wandstärke des Profils: 1,2 mm
- Wandstärke des Befestigungskanals: 1,3 mm
- Breite des oberen Kanals (außen): 16,3 mm
- Breite des oberen Kanals (innen): 13,7 mm
- Gewicht: 0,350 kg
Material und Oberfläche
- Profilmaterial: Aluminium
- Oberfläche: Standardeloxierung
- Dichtung: EPDM
Profilaufbau

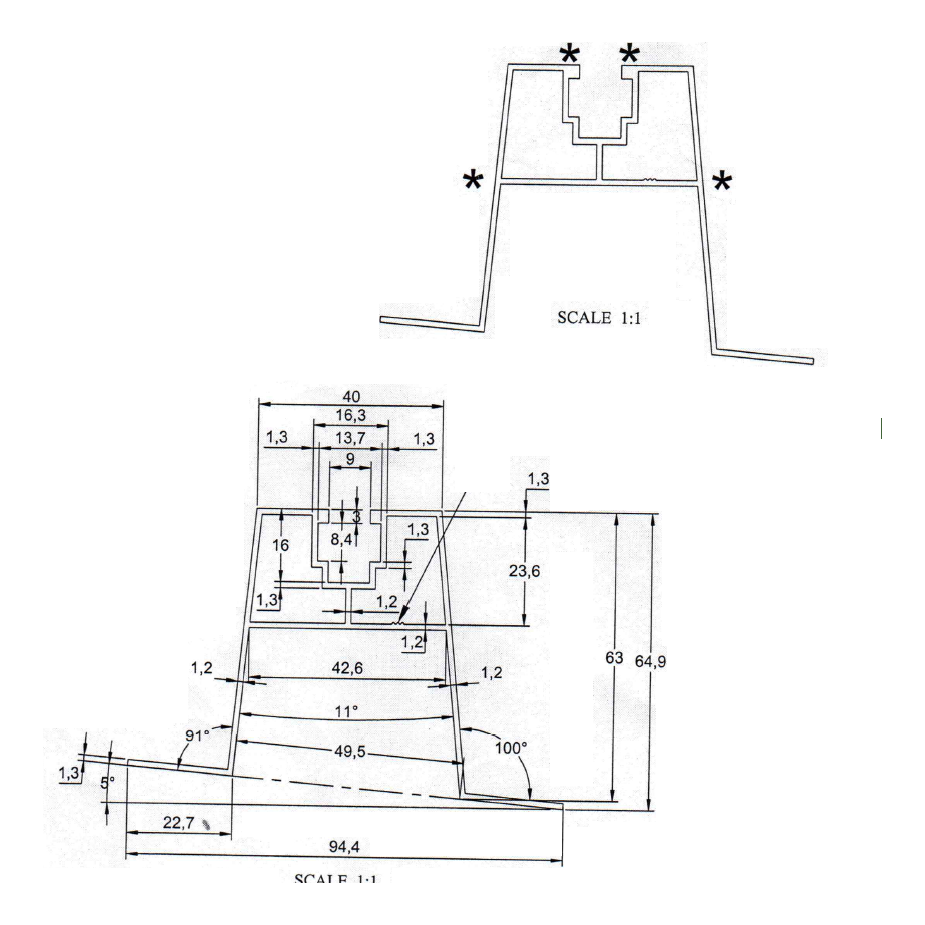

Der trapezförmige Profilquerschnitt verfügt über zwei symmetrische Füße, die an der Dachblechoberfläche anliegen. Die Seitenwände gehen in einen inneren Verstärkungsflansch über. Im oberen Bereich des Profils befindet sich ein Montagekanal mit einer inneren Breite von 13,7 mm und einer Öffnung von 8,4 mm, der die Befestigung von Schrauben und Klemmen an Tragschienen ermöglicht. An mit einem Sternchen gekennzeichneten Stellen können Wärmespuren (Heat Lines) auftreten, die beim Strangpressen von Aluminium entstehen — dies stellt keinen Qualitätsmangel dar.
Die schräge Trapezbrücke H63 L330 ist ein zuverlässiges Verbindungselement zwischen Trapezblech und Photovoltaikkonstruktion, das die Montagezeit verkürzt und die Qualität jeder Dachinstallation verbessert.
