Stahlverbinder L120 für Torscharniere M18 – Öffnung 180°
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

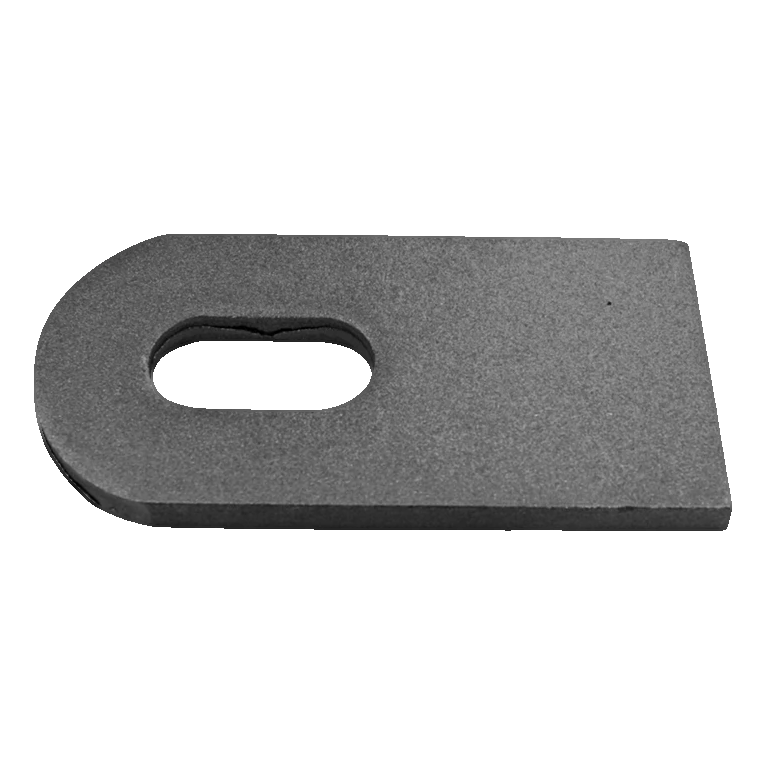

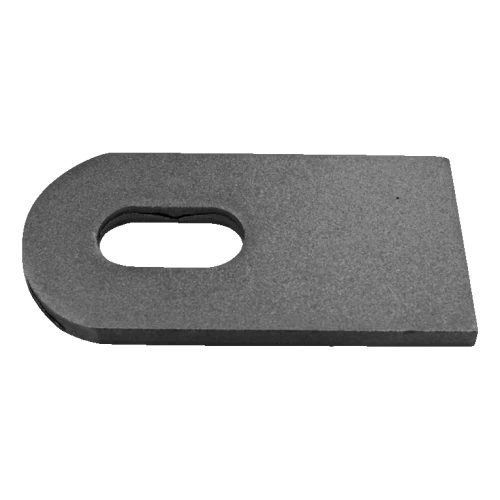

Stahlverbinder L120 für Torscharnier M18 – Öffnung 180°
Stahlverbinder L120 für Torscharniere mit Gewinde M18. Dank der massiven Konstruktion aus 8 mm starkem Blech gewährleistet er eine dauerhafte und stabile Verbindung des Scharniers mit dem Tor oder der Pforte und ermöglicht eine vollständige Öffnung des Flügels um 180°. Das Langloch im Verbinder bietet einen Einstellbereich von 70–90 mm, was eine präzise Positionierung des Flügels relativ zum Pfosten ermöglicht – ohne erneutes Bohren von Löchern.
Das Element ist ein unverzichtbarer Bestandteil bei der Montage von Flügeltoren und Pforten an Schraubscharnieren M18. Seine einfache Form und solide Bauweise garantieren eine schnelle Montage und jahrelangen störungsfreien Betrieb.

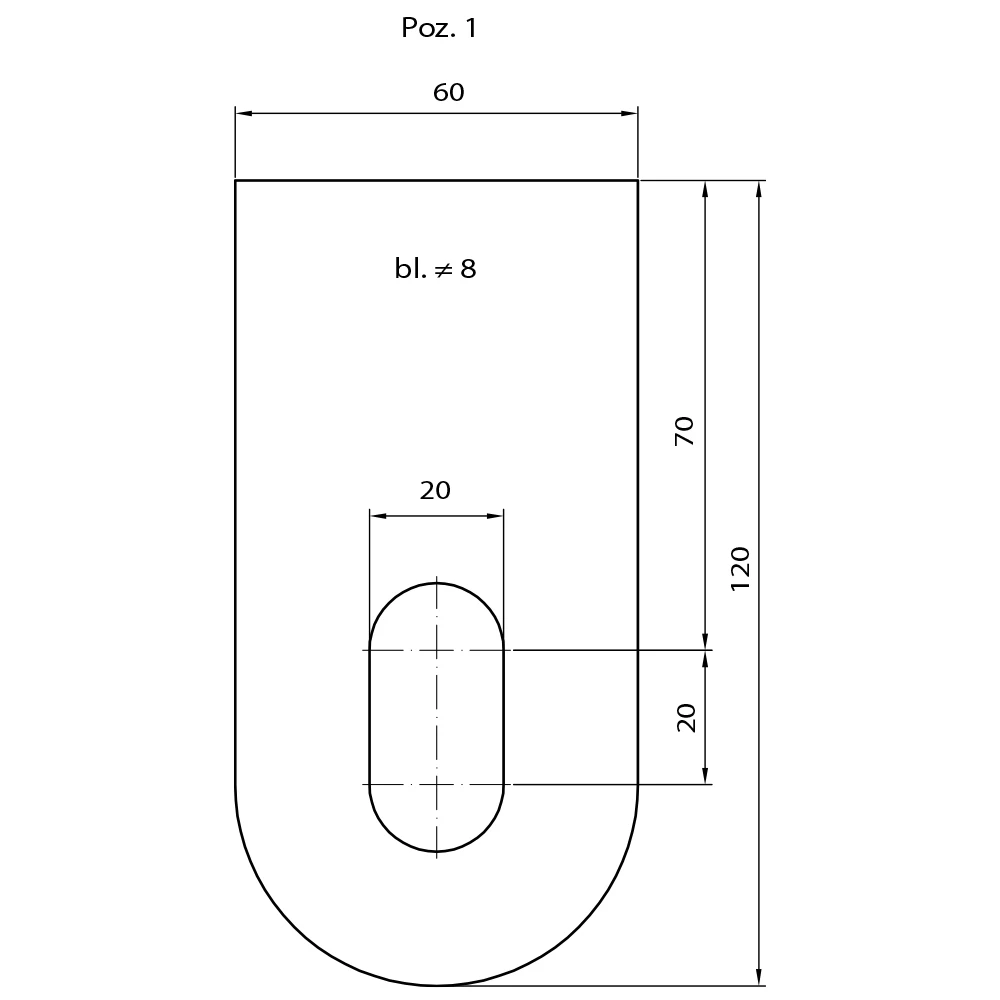

Verbinderabmessungen
- Länge (L): 120 mm
- Höhe: 60 mm
- Blechstärke: 8 mm
- Langloch (Breite): 20 mm
- Einstellbereich im Loch: 70–90 mm
- Scharniergewinde: M18
Anwendung und Montage
Der Verbinder wird am Torflügel oder der Pforte montiert, und der M18-Scharnierstift verläuft durch das Langloch und wird mit Muttern auf beiden Seiten befestigt. Das Anwendungsschema zeigt zwei Varianten der Stiftlänge (130 mm oder 180 mm), was die Auswahl des entsprechenden Scharniers für die Pfosten- oder Rahmenstärke ermöglicht. Die Scharnierhülse (Höhe 40 mm, Bolzen Ø15 mm) wird an den Pfosten geschweißt, und der Verbinder mit Langloch ermöglicht eine stufenlose Einstellung der Flügelposition.
Technische Daten
- Material: Stahl
- Blechstärke: 8 mm
- Verbinderlänge: 120 mm
- Verbinderhöhe: 60 mm
- Scharniergewinde: M18
- Langlochmaße: 20 × 40 mm (Breite × Länge)
- Einstellbereich: 70–90 mm
- Flügelöffnungswinkel: 180°
- Gewicht: 0,38 kg
- EAN: 99917867
Der Verbinder ist kompatibel mit Schraubscharnieren M18 mit Stiftlänge 130 mm oder 180 mm. Ideales Element für die professionelle Montage von Flügeltoren und Pforten in Zaunanlagesystemen.
Technische Daten
| Gewindeart | M18 |
| Durchmesser | 12 |
| Sposób montażu | Zum Einmauern |
| Material | Stahl |
