Trapezbrücke Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage

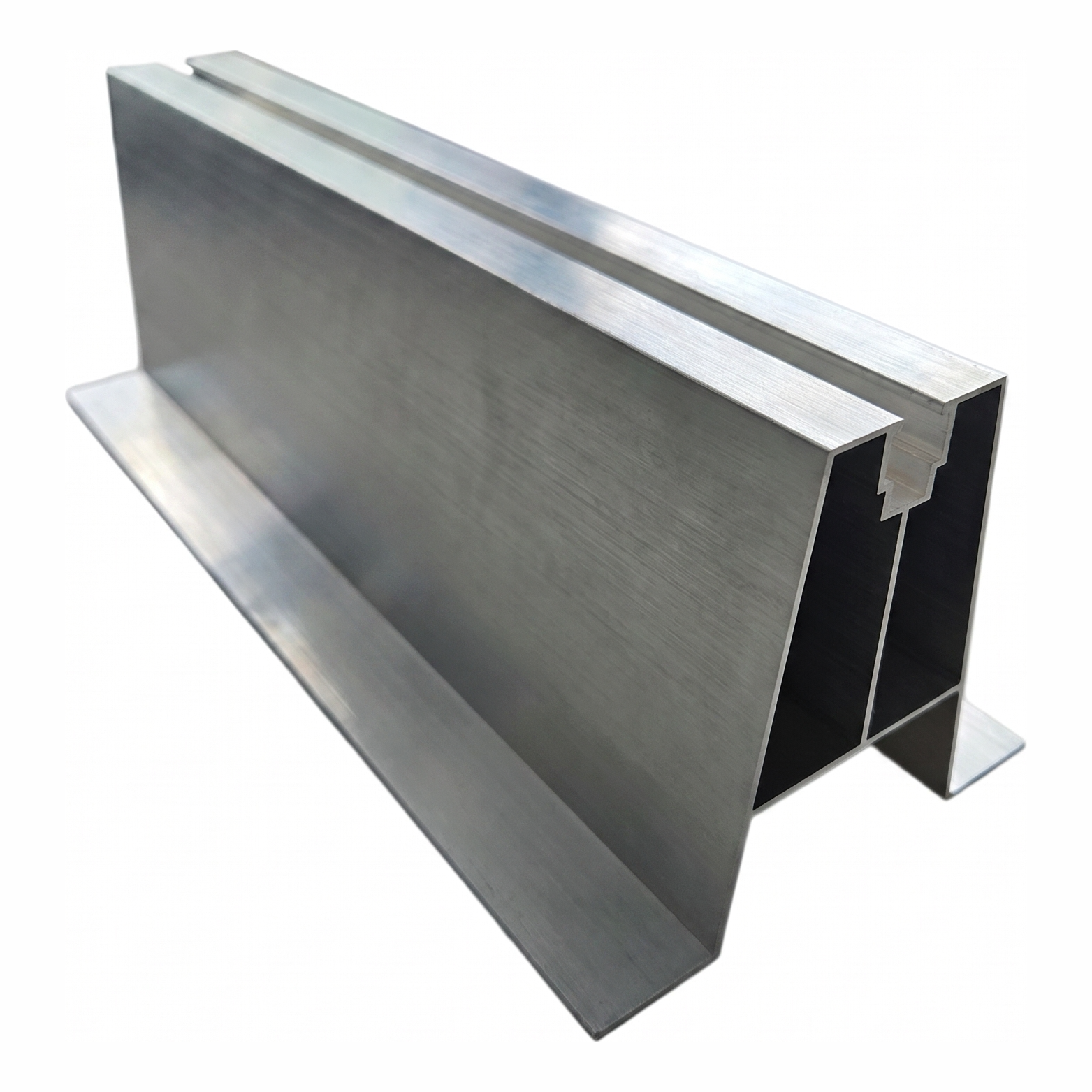

Aluminium-Trapezbrücke H100 L330 ist ein fertig konfektionierter Dachadapter für die Befestigung von Photovoltaik-Konstruktionen auf Dächern mit Trapezblech. Dank der werkseitig montierten EPDM-Dichtung mit 2 mm Stärke gewährleistet die Brücke eine dichte Anlage an der Blechwelle und eliminiert die Notwendigkeit einer zusätzlichen Abdichtung, was die Montage erheblich beschleunigt.
Das Profil besteht aus Aluminium mit einer standardmäßigen Eloxalbeschichtung, die eine hohe Korrosionsbeständigkeit und langfristige Haltbarkeit unter Außenbedingungen sicherstellt. Die trapezförmige Querschnittsgeometrie bildet die Form gängiger Dachbleche ideal ab – die Brücke liegt stabil auf den Wellenbergen auf und leitet die Lasten gleichmäßig in die Dachunterkonstruktion ab.
Der obere Teil des Profils ist mit einem Montagekanal mit einer Öffnungsbreite von 9 mm und einer Tiefe von 16 mm ausgestattet, der eine schnelle Befestigung von Montageschienen oder Klemmen mittels Hakenschrauben oder T-Muttern ermöglicht. Diese Lösung erlaubt eine flexible Positionierung der PV-Konstruktionselemente ohne zusätzliche Bohrungen.

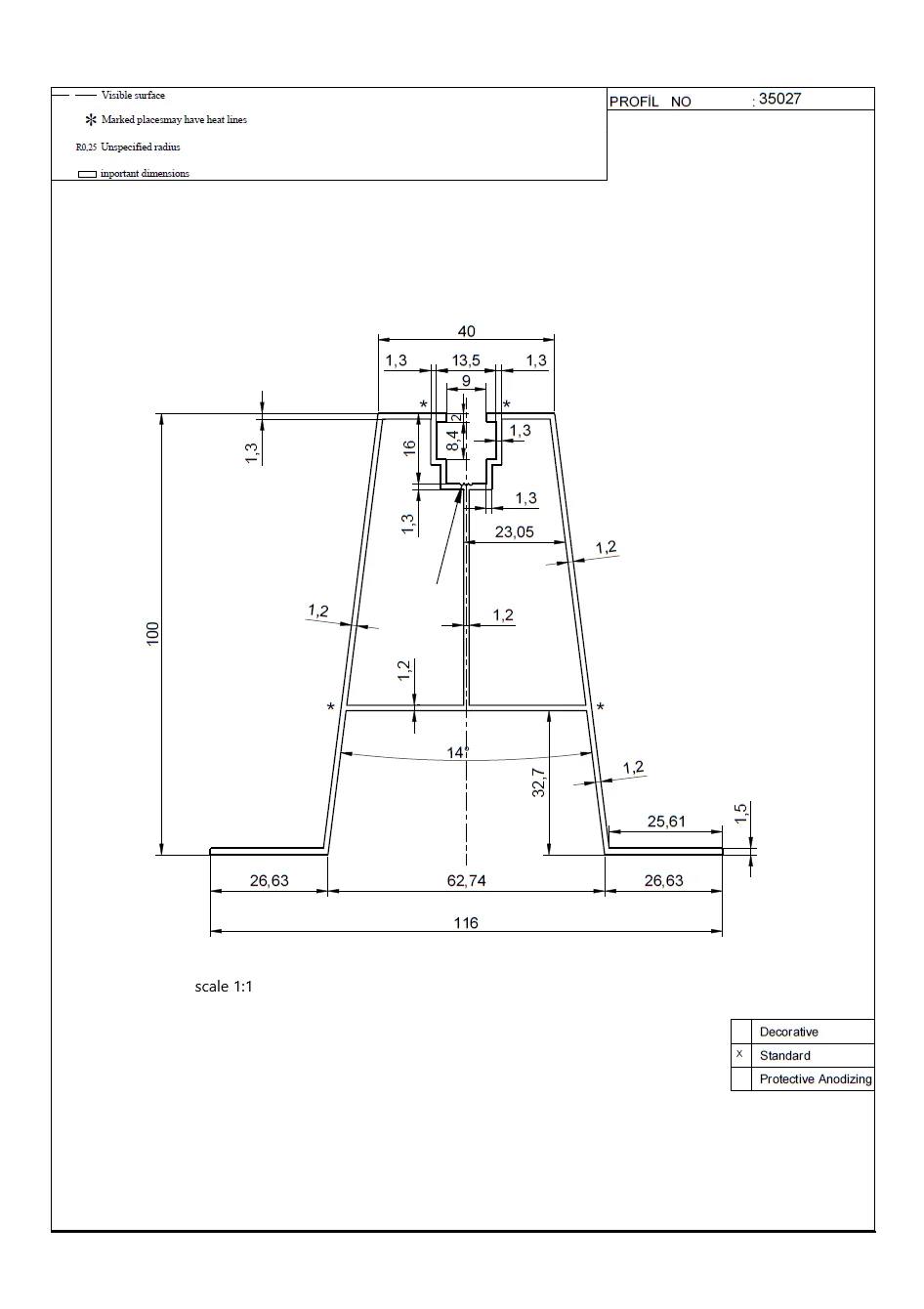

Abmessungen und Profilgeometrie
- Brückenlänge: 330 mm
- Gesamthöhe: 100 mm
- Gesamtbreite der Basis: 116 mm
- Breite der oberen Plattform: 40 mm
- Innere Basisbreite: 62,74 mm
- Breite der seitlichen Füße: 26,63 mm (jeweils)
- Neigungswinkel der Seitenwände: 14°
Montagekanal (oberer Profilbereich)
- Breite der Einlauföffnung: 9 mm
- Innere Kanalbreite: 13,5 mm
- Kanaltiefe: 16 mm
- Tiefe der unteren Kanalkammer: 8,4 mm
- Wandstärke der Kanallippe: 2 mm
Wandstärken und Konstruktion
- Wandstärke der Seitenwände: 1,2 mm
- Wandstärke des inneren Stegs: 1,2 mm
- Wandstärke der oberen Plattform: 1,3 mm
- Wandstärke der Basislasche: 1,5 mm
- Nicht definierter Radius: R0,25 mm
- Höhe bis zum inneren Steg: 32,7 mm
Produktparameter
- Profilmaterial: Aluminium (Standard-Eloxierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,438 kg
- Außenmaße: L 330 × H 100 mm
Die Trapezbrücke ist ein unverzichtbares Verbindungselement zwischen Dachblech und der Tragkonstruktion für PV-Module. Die EPDM-Dichtung schützt die Dacheindeckung vor dem Eindringen von Wasser an den Befestigungspunkten, während die Aluminiumkonstruktion das Dach nicht wesentlich belastet. Die universelle Geometrie macht das Profil kompatibel mit den gängigsten Trapezblechen im Industrie- und Lagerhallenbau.
