U-Bügel (Rohrbügel) verzinkt M8 × 77 mm, für Rohr 2 1/2"
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
U-Bügel (Rohrbügel) verzinkt M8 × 77 mm, für Rohr 2 1/2"
U-Bügel (Rohrbügel) M8×77 mm der Serie CB zur Befestigung von Rohren mit der Anschlussgröße 2 1/2". Das Stahlelement mit verzinkter Beschichtung bietet Korrosionsschutz und eine lange Lebensdauer in Innen- und Außeninstallationen.
Der U-förmige Bügel ist an beiden Schenkeln mit einem M8-Gewinde ausgestattet, das mithilfe von Muttern und Unterlegscheiben eine stabile Befestigung des Rohrs ermöglicht. Die Bügelkonstruktion eignet sich überall dort, wo Rohrleitungen sicher an Tragkonstruktionen, Wandhalterungen oder Montageschienen befestigt werden müssen.
Anwendung
- Befestigung von Installationsrohren (Wasser, Gas, Heizung) an Tragkonstruktionen
- Industrie- und Bauinstallationen, die eine dauerhafte Befestigung von Rohrleitungen erfordern
- Montage von Kabeltrassen und Rohrleitungen auf Halterungen und Auslegern

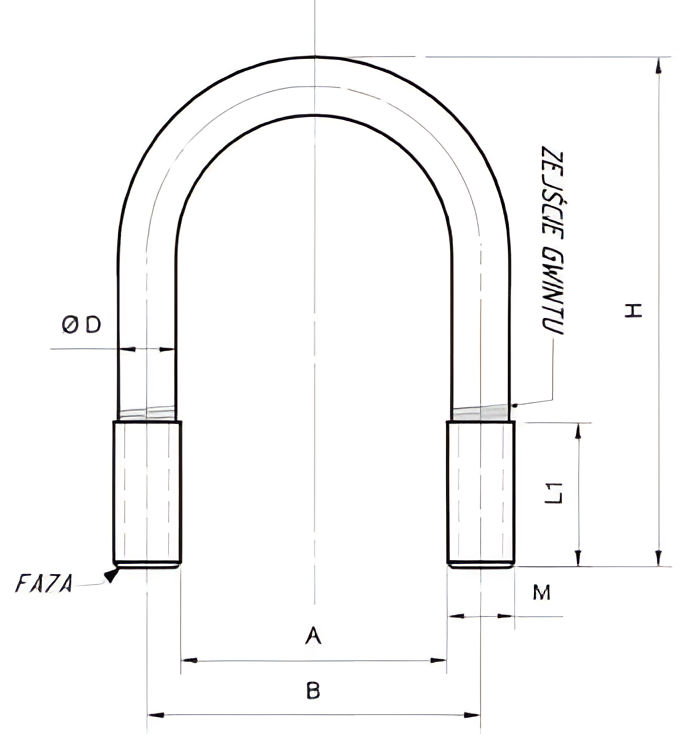

Die technische Zeichnung zeigt die wichtigsten Maße des U-Bügels: Schenkelabstand A, Außenbreite B, Gesamthöhe H, Gewindelänge L1, Gewindebezeichnung M und Stangendurchmesser ØD. Das Herstellermaß M8×77 mm bezieht sich auf das M8-Gewinde und den Schenkelabstand passend zum Rohr 2 1/2".
Technische Daten
| Bügelform | Rundbügel (Typ B) |
| Gewindeart | M8 |
| Rohrdurchmesser [Zoll] | 2 1/2" |
