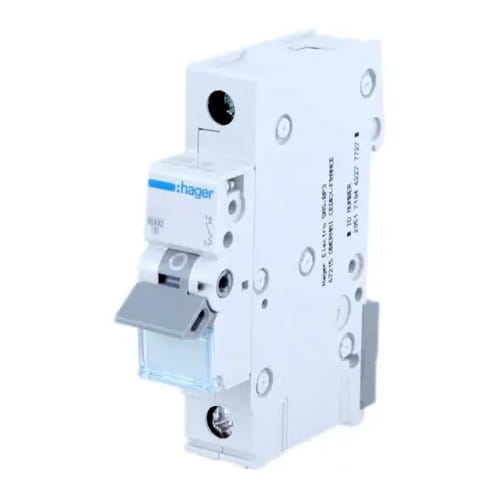

Überstrom-Schutzschalter B 6A 1P 6kA MBN106E HAGER
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Hager Leitungsschutzschalter B 6A 1P 6kA
Leitungsschutzschalter B 6A 1P 6kA MBN106E HAGER, auch als Installationsschutzschalter bekannt, stellt ein Schlüsselelement in elektrischen Systemen dar, dessen Aufgabe es ist, die Kontinuität des Stromkreises zu unterbrechen, wenn der Strom den sicheren Pegel für den jeweiligen Stromkreis überschreitet.
Umgangssprachlich als "Sicherungsautomat" bezeichnet, steuert und schützt dieser Schalter die Installation vor den Folgen von Überlastungen wie Überstrom und Kurzschluss bis zu 6kA. Der Installationsschutzschalter MBN106E vom Typ B zeichnet sich durch verzögerte Auslösung aus, wodurch er besonders geeignet ist für den Schutz von Verbrauchern, die unempfindlich gegen thermische Überlastung sind und geringe Anlaufströme aufweisen.
Aufbau des Schalters MBN116E:
- 1 - Schalthebel
- 2 - Schaltschloss
- 3 - Festkontakt und Bewegkontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zum Löschen des Lichtbogens)
Spezifikation
| Parameter | Wert |
|---|---|
| Serie und Typ | Leitungsschutzschalter MCB B 6A 1P 6kA MBN106E HAGER |
| Anzahl geschützter Pole | 1 |
| Polzahl | 1 P |
| Typ des Leitungsschutzschalters | B |
| Bemessungs-Kurzschlussschaltvermögen Icn | 6 kA |
| Bemessungs-Betriebsspannung Ue | 230 / 400 V |
| Bemessungsfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Bemessungs-Isolationsspannung Ui | 500 V |
| Bemessungs-Stoßspannungsfestigkeit Uimp | 4000 V |
| Bemessungs-Kurzschlussausschaltvermögen 230 V 50 Hz | 6 kA |
| Bemessungs-Betriebskurzschlussschaltvermögen Ics | 6 kA |
| Maximale Verlustleistung pro Pol gemäß Norm | 3 W |
| Gesamtverlustleistung bei Bemessungsstrom | 1,3 W |
| Verlustleistung pro Pol bei Bemessungsstrom | 1,3 W |
| Elektrische Lebensdauer (Anzahl Schaltzyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl Schaltzyklen) | 20 000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmkapazität Eingang / Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang / Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 17,5 mm |
Technische Daten
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 6A |
| Polzahl | 1P |
| Kurzschlussleistung [kA] | 6 kA |
