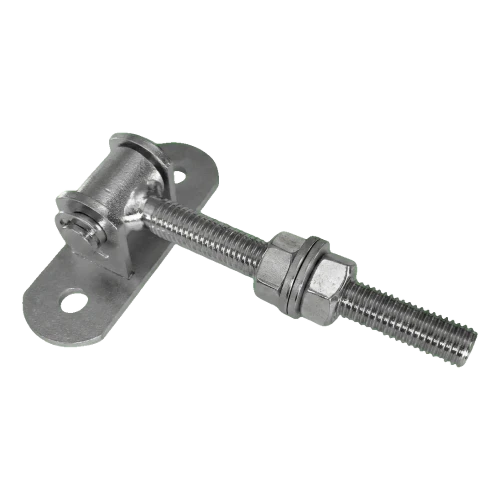

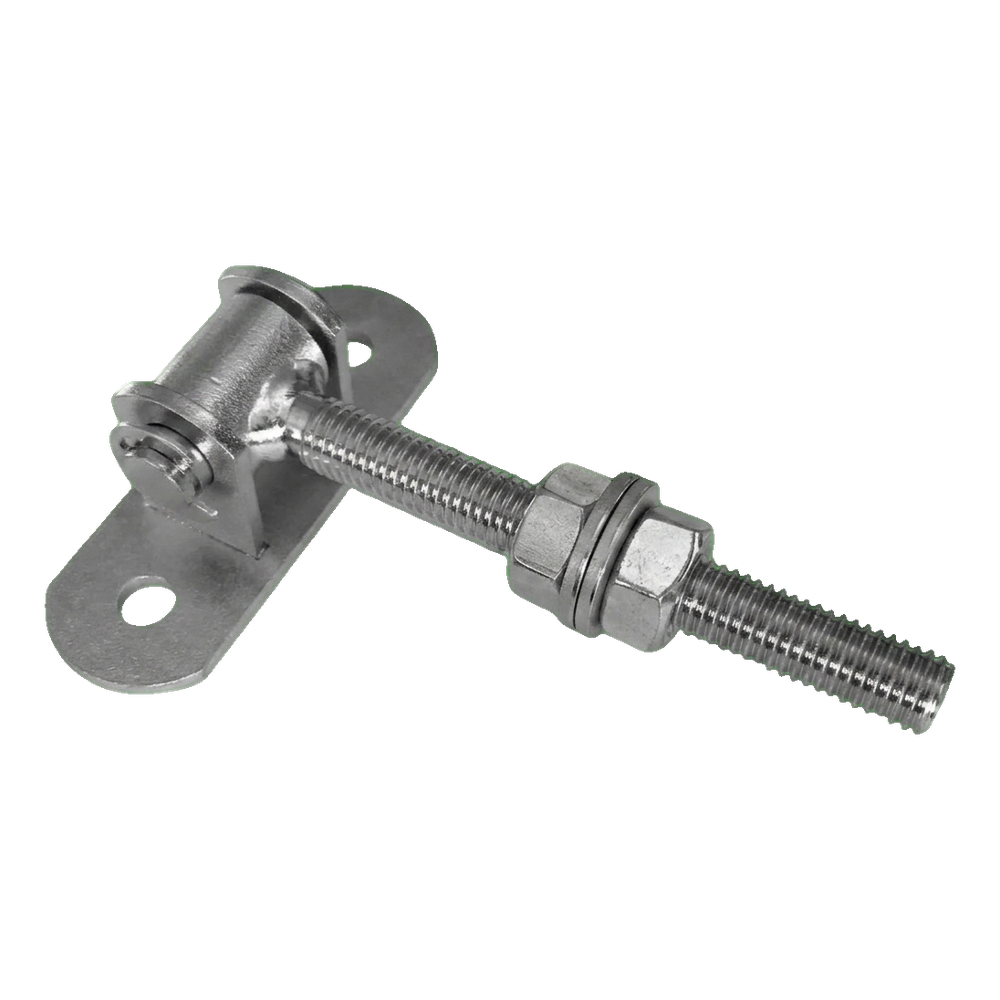

Verstellbares Scharnier M12 Stahl L-115 mm mit Grundplatte 90×30 mm für Tore und Pforten
Verstellbares Stahlscharnier M12 für die Montage von Flügeltoren und Pforten. Der Gewindebolzen mit einer Länge von 115 mm ermöglicht eine präzise Einstellung der Flügelposition sowohl bei der Montage als auch während des späteren Betriebs — was die Einstellzeit des Tors auf der Baustelle erheblich verkürzt.
Die Montagegrundplatte mit zwei Bohrungen Ø9 mm im Abstand von 60 mm ermöglicht eine sichere Verschraubung des Scharniers am Zaunpfosten. Die Konstruktion mit Stahlscharnierstift mit einem Durchmesser von Ø12 mm gewährleistet hohe Tragkraft — die zulässige Gewichtsbelastung des Tor- oder Pfortenflügels beträgt für ein Scharnierpaar 60 kg bei einer maximalen Flügelbreite von 1,2 m. Das Produkt ist für den Außeneinsatz bestimmt.

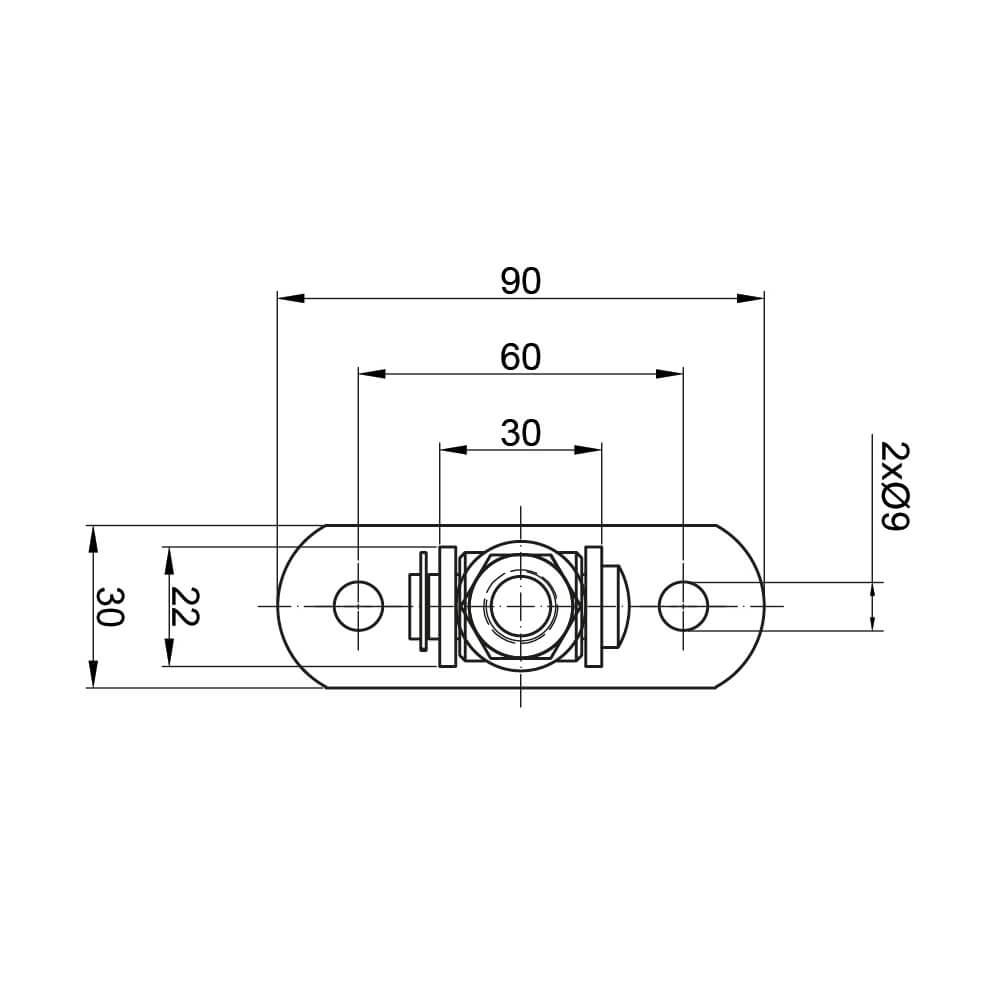

Abmessungen der Montagegrundplatte
- Länge der Grundplatte: 90 mm
- Breite der Grundplatte: 30 mm
- Dicke des Grundplattenblechs: 3 mm
- Abstand der Montagebohrungen: 60 mm
- Durchmesser der Montagebohrungen: 2× Ø9 mm
- Breite der Scharnierstifthalterung (Spalt): 22 mm

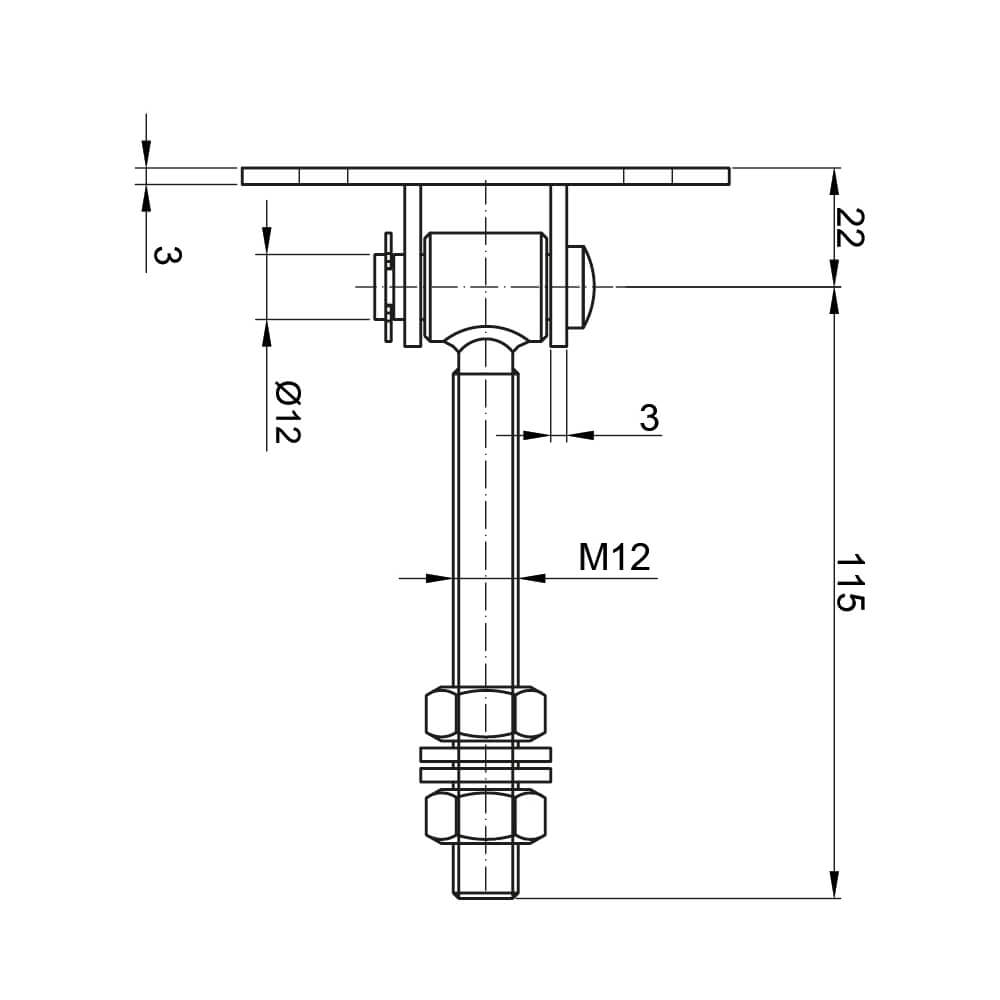

Abmessungen von Bolzen und Scharnierstift
- Gewinde des Bolzens: M12
- Länge des Gewindebolzens: 115 mm
- Durchmesser des Scharnierstifts: Ø12 mm
- Dicke des Scharnierstifthalterungsblechs: 3 mm
- Abstand von Grundplatte zur Scharnierstiftachse: 22 mm
Zusätzliche Daten
- Material: Stahl
- Verwendungszweck: Flügeltore, Pforten
- Anwendung: Außeneinsatz
- Tragkraft pro Scharnierpaar: 60 kg (bei Flügelbreite bis 1,2 m)
- Gewicht pro Stück: 0,26 kg
Technische Daten
| Gewindeart | M12 |
| Material | Stahl |
