Verstellbares Torscharnier M16 mit Kugellager – verzinkt
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

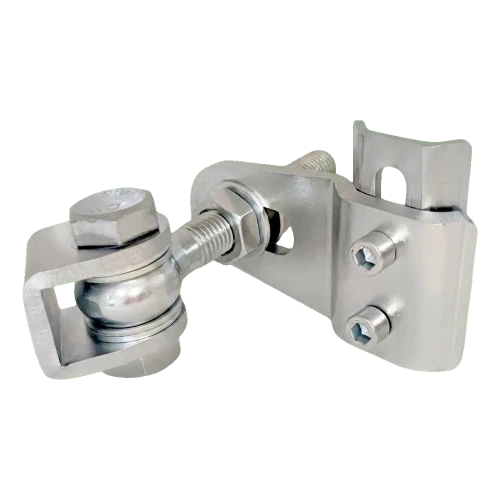

Verstellbares Torband M16 mit Kugellager – verzinkt, einschraubbar
Das verstellbare Torband M16 mit Kugellager ist ein robustes Beschlagelement für die Aufhängung von Torflügeln und Pforten in Zaunsystemen. Das Band ist in drei Ebenen verstellbar, was die Montage und spätere Justierung erheblich erleichtert. Das integrierte Kugellager gewährleistet einen ruhigen, geräuschlosen Betrieb des Bandes auch bei hohen Belastungen, und die solide Konstruktion aus verzinktem Stahl garantiert jahrelange Beständigkeit gegen Korrosion und Witterungseinflüsse. Das Band erfordert kein Schweißen – es wird eingeschraubt.

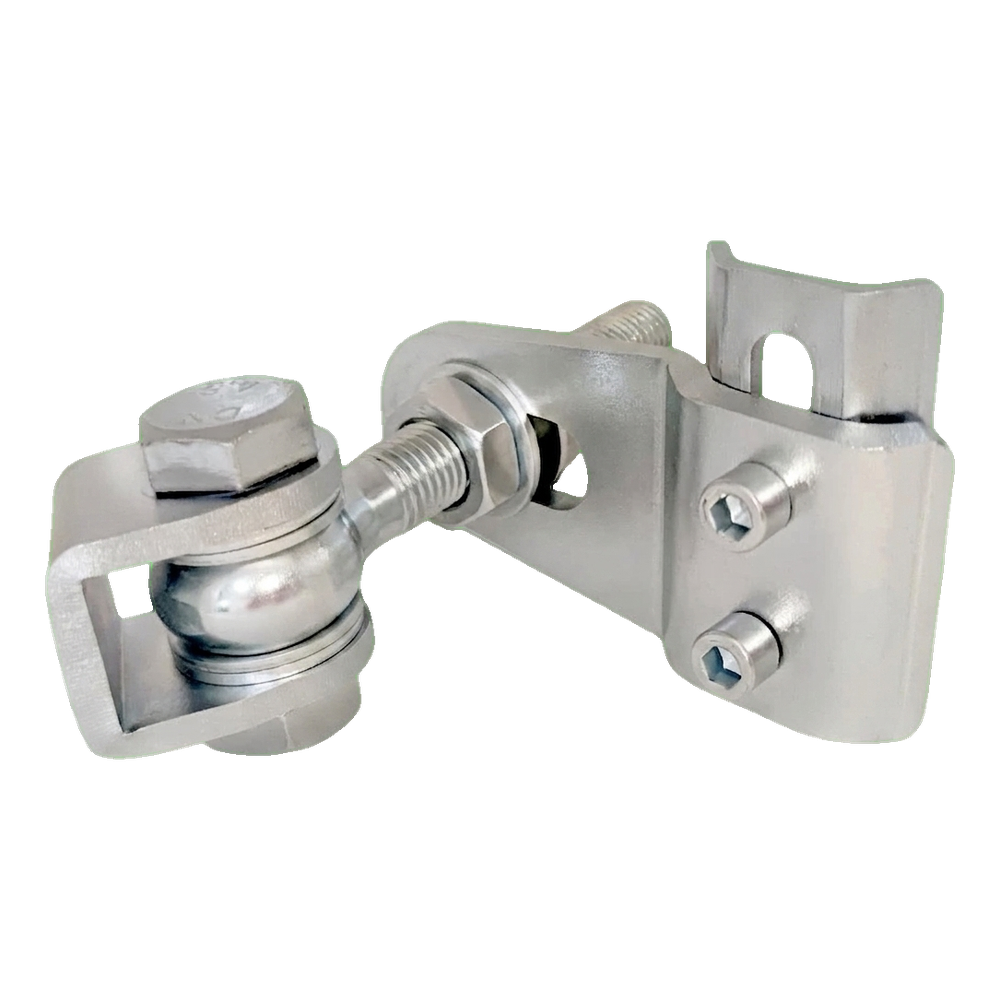

Das Band besteht aus zwei Hauptelementen – einem U-förmigen Halter mit kugelgelagerter Drehachse und einem Befestigungsblech mit Schraubenlöchern. Beide Elemente sind durch einen verstellbaren Gewindestift verbunden, was eine stufenlose Abstandsregulierung und Ausrichtung des Torflügels relativ zum Pfosten ermöglicht. Die Befestigung des Bleches erfolgt mittels zwei Inbusschrauben, was eine sichere und stabile Verbindung mit der Tragkonstruktion gewährleistet. Eine Justierung des Bandes nach abgeschlossener Montage ist möglich.

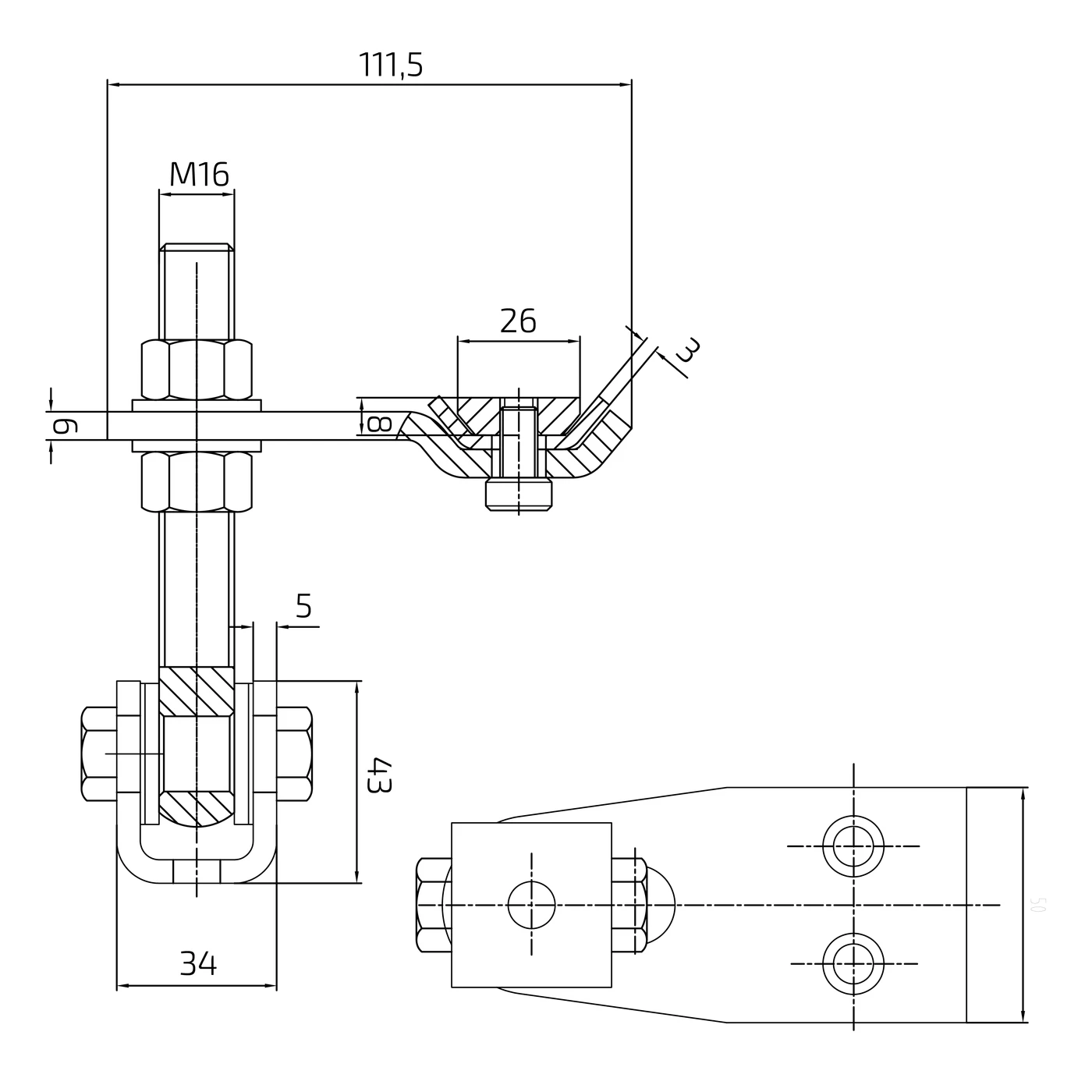

Abmessungen und technische Parameter
- Gewinde des Verstellstiftes: M16
- Arbeitslänge (von Stiftachse bis Blechkante): 111,5 mm
- Außenbreite des U-Halters: 34 mm
- Länge des U-Halters: 43 mm
- Materialstärke des U-Halters: 5 mm
- Durchmesser der Lagerbuchse: 26 mm
- Stärke des Hauptflachstahls: 6 mm
- Stärke des profilierten Bleches: 3 mm
- Breite des Befestigungsbleches: ca. 50 mm
- Material: verzinkter Stahl
- Lager: Kugellager
- Tragfähigkeit des Bandes: 105 kg
- Öffnungswinkel: 180°
- Verschleißfestigkeit: ja
Anwendung und Montage
Das Band ist in erster Linie für Torflügel und Pforten in Zaunsystemen von Grundstücken, Industrieanlagen sowie bei öffentlichen Gebäuden bestimmt. Die Verstellung am M16-Gewinde ermöglicht die Korrektur der Flügelebene ohne Demontage des gesamten Bandes – es genügt, die Kontermutter zu lösen, die gewünschte Position einzustellen und wieder festzuziehen. Für Montageteams bedeutet dies eine kürzere Montagezeit sowie die Möglichkeit einer einfachen Korrektur bei Setzungen der Pfosten oder Geometrieänderungen des Tores nach längerer Nutzungsdauer.
Das Befestigungsblech mit Löchern für Inbusschrauben ermöglicht die Montage sowohl direkt am Stahlpfosten als auch an einer zusätzlichen Ankerplatte – dadurch ist das Band mit vielen Arten von Zaunkonstruktionen kompatibel. Das Kugellager eliminiert Metall-auf-Metall-Reibung, was sich in einen störungsfreien und geräuschlosen Betrieb über die gesamte Nutzungsdauer niederschlägt.
Technische Daten
| Gewindeart | M16 |
| Material | Stahl |
