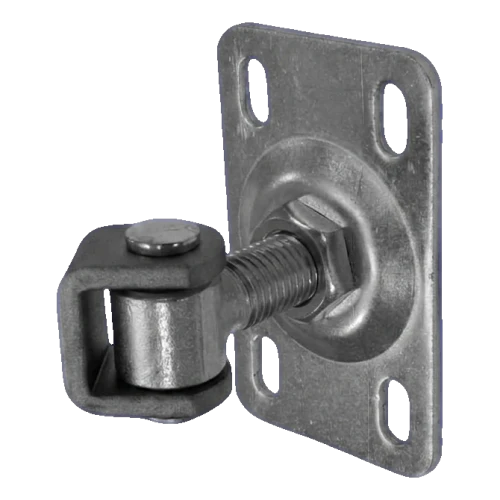

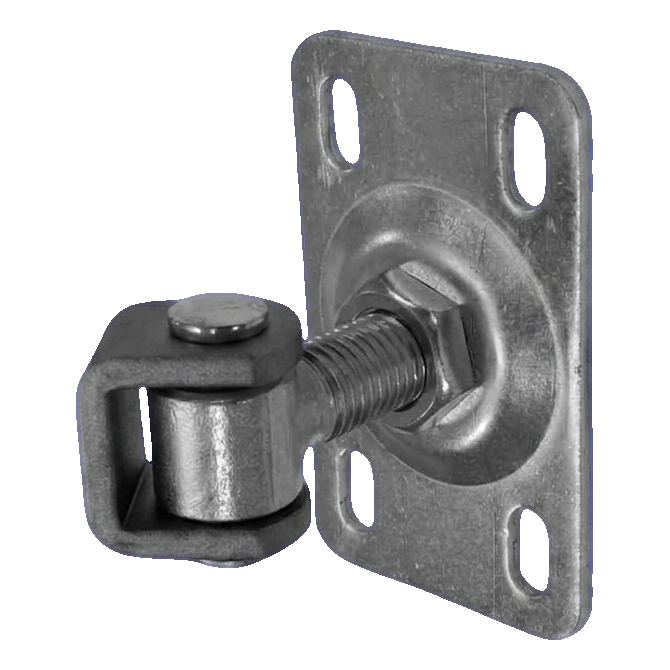

Verstellbares Torscharnier M20 aus Stahl mit Grundplatte 120×75 mm
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Verstellbares Torscharnier M20 aus Stahl mit Grundplatte 120×75 mm
Verstellbares Stahlscharnier M20 für die Montage von Flügeltoren und Pforten. Robuste Konstruktion mit Montageplatte 120×75 mm mit vier Langlöchern gewährleistet eine sichere und dauerhafte Aufhängung des Torflügels. Dank der Höhenverstellung im Bereich 60–85 mm können Sie die Position des Tores präzise einstellen, auch nach Abschluss der Montage — ohne das gesamte Scharnier demontieren zu müssen.
Das Scharnier ist für den Außeneinsatz konzipiert. Die Langlöcher in der Grundplatte ermöglichen eine Positionskorrektur in der Montageebene, was die Justierung des Flügels erheblich erleichtert und geringfügige Ungenauigkeiten der Pfostenkonstruktion kompensiert.
Abmessungen und technische Parameter
- Bolzengewinde: M20
- Bolzendurchmesser: Ø15 mm
- Grundplattenabmessungen: 120 × 75 mm
- Grundplattendicke: 4 mm
- Blechdicke der Halterung: 6 mm
- Äußere Breite der Halterung: 40 mm
- Halterungstiefe: 30 mm
- Höhenverstellbereich: 60–85 mm
- Lochabstand der Montagelöcher: 83 × 48 mm (zwischen den Achsen)
- Langlochmaß: 19,5 × 10,5 mm
- Material: Stahl
- Gewicht: 0,68 kg
- Anwendung: Flügeltore, Pforten — Außenmontage

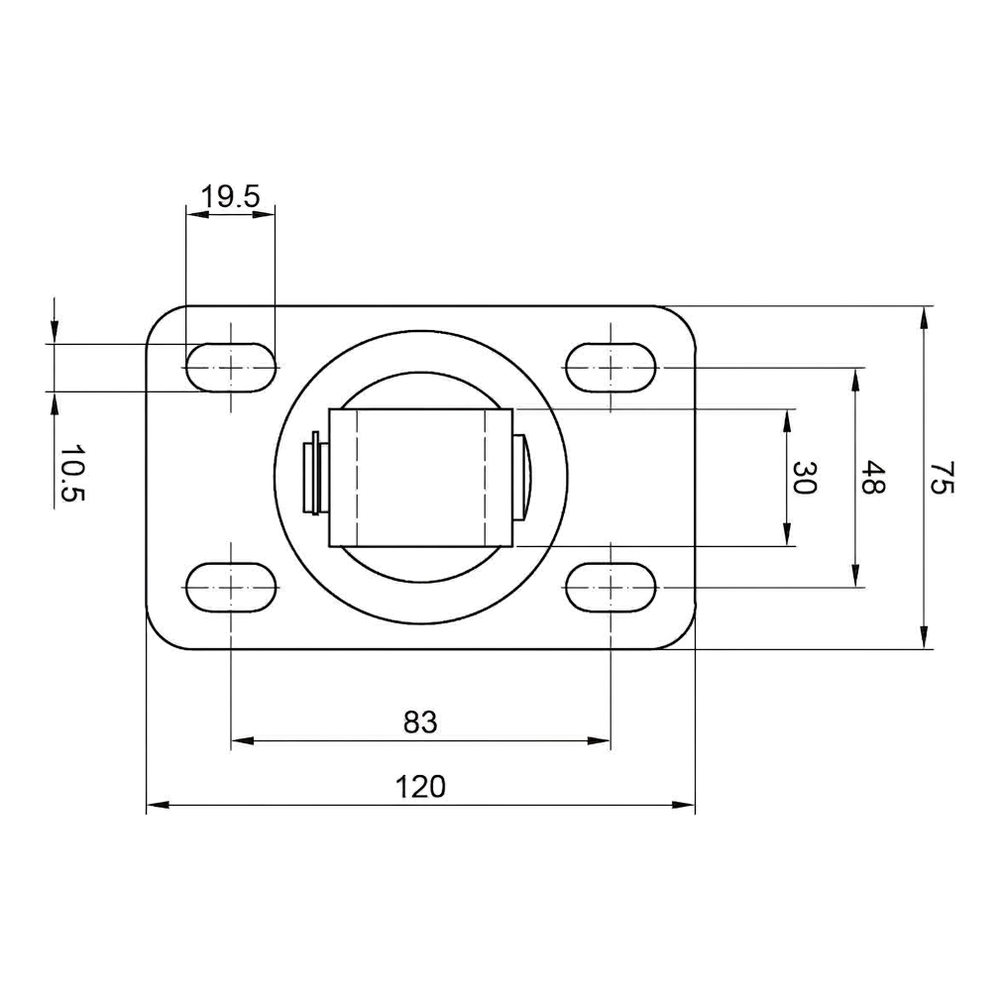

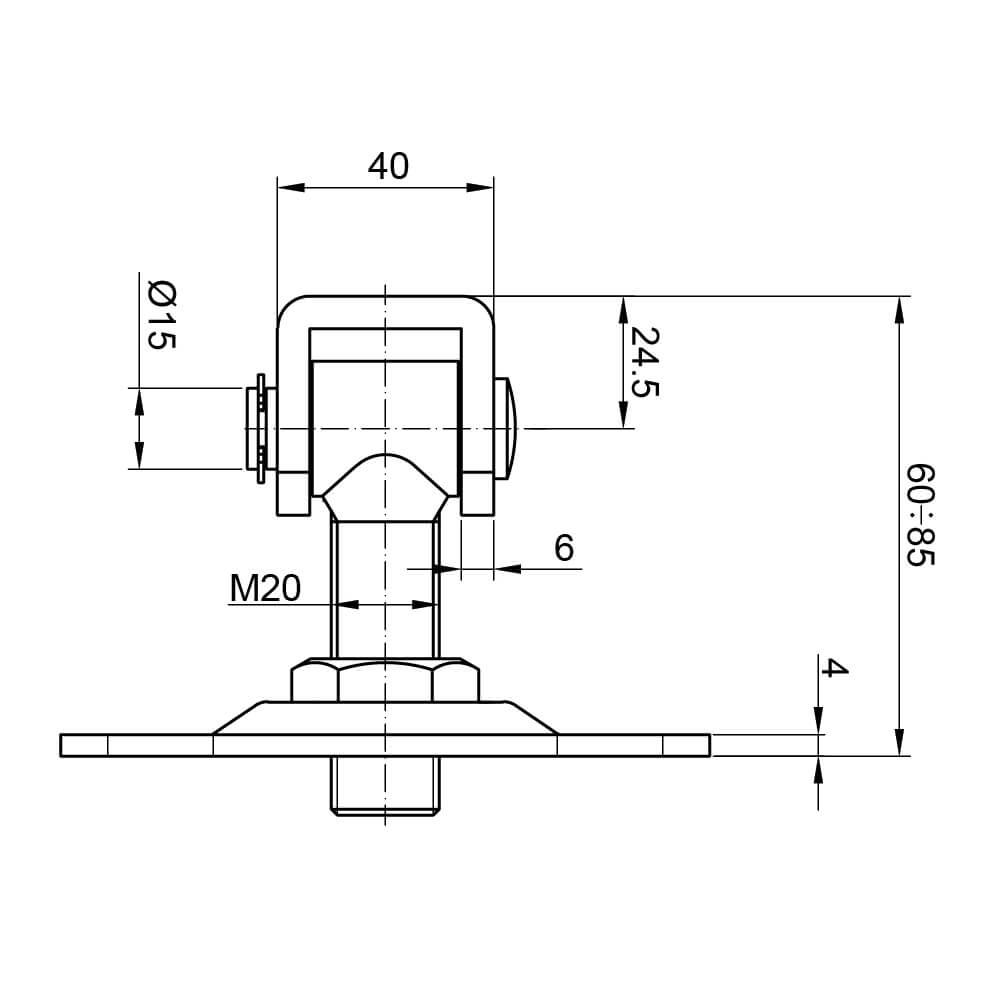

Maßzeichnung
Technische Daten
| Gewindeart | M20 |
| Material | Stahl |
