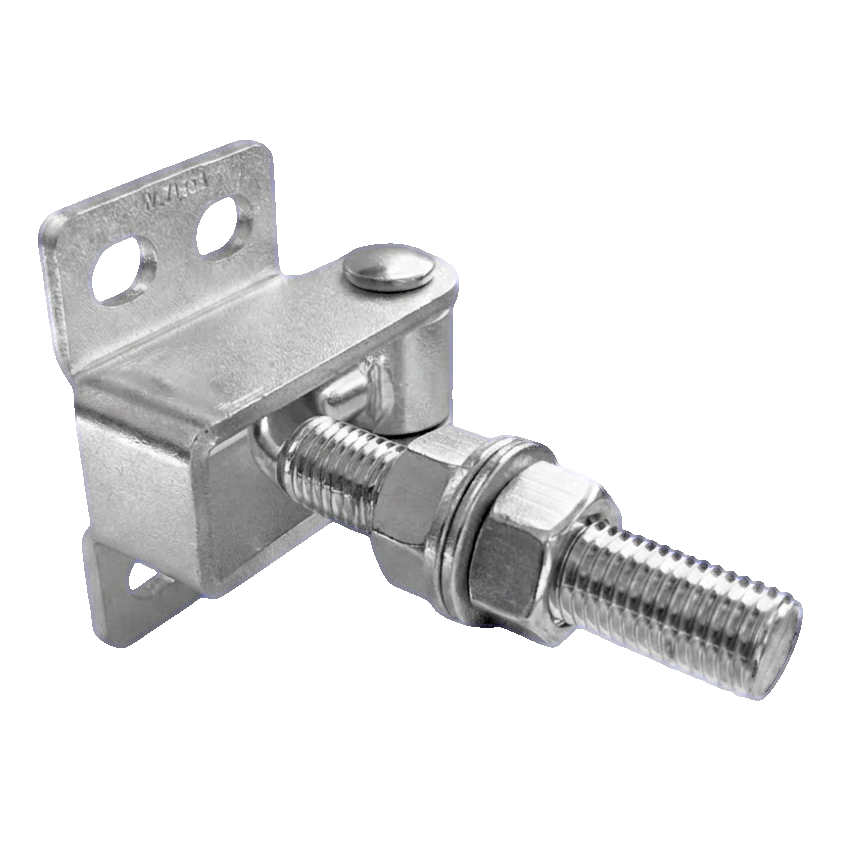

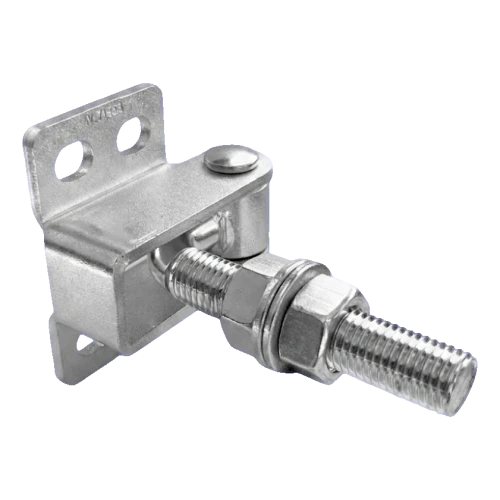

Verstellbares gebogenes Torband M16 für Tore und Pforten – 180° / 125 mm, verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Verstellbares gebogenes Torband M16 für Tore und Pforten – 180° / 125 mm, verzinkt
Das verstellbare gebogene Torband M16 ist ein massives, vollständig verstellbares Scharnier für die Montage von Toren, Pforten und Zaunttüren. Dank der gebogenen Armkonstruktion ermöglicht es eine vollständige 180°-Öffnung des Torflügels, was eine freie Durchfahrt und Passage auch in engen Durchgängen gewährleistet. Die Verstellmöglichkeit des Abstands zwischen Pfosten und Torflügel erlaubt eine präzise Anpassung der Torstellung nach der Montage – ohne Arbeitsunterbrechung und erneutes Bohren.
Das M16-Gewinde garantiert eine starke und stabile Verbindung, geeignet für schwere Torflügel. Die Montageplatte mit 4 Befestigungslöchern (Langlöcher) ermöglicht eine solide Befestigung am Zaunpfosten, und ihre längliche Form erleichtert die Positionskorrektur während der Installation.
Haltbarkeit und Korrosionsschutz
Das Scharnier ist aus Stahl S235JR gefertigt und mit einer galvanischen Zinkbeschichtung in weißer Farbe versehen. Die galvanische Verzinkung schützt effektiv vor Korrosion, Feuchtigkeit und wechselnden Witterungsbedingungen und gewährleistet jahrelange Haltbarkeit auch bei Regen- und Schneeeinwirkung. Gleichzeitig verleiht sie dem Element ein ästhetisches, einheitliches Aussehen, das sich gut in moderne Zäune einfügt.
Technische Spezifikation
- Typ: gebogen, 180°
- Gewinde: M16
- Armlänge: 125 mm
- Armachsversatz (Biegung): 40 mm
- Material: Stahl S235JR
- Beschichtung: galvanischer Zink (weiß)
- Gewicht: 0,57 kg
- EAN: 5903313205597
Abmessungen der Montageplatte
- Plattenhöhe: 82 mm
- Plattenbreite: 50 mm
- Plattentiefe (Profil): 78 mm
- Lochabstand Montage: 57,5 × 23,5 mm
- Montageloch (Langloch): 14 × 10,5 mm
- Bolzendurchmesser: Ø12 mm
- Plattendicke Bolzenhalterung: 4 mm
- Bolzenachsabstand von der Basis: 32,5 mm
- Anzahl Befestigungslöcher: 4

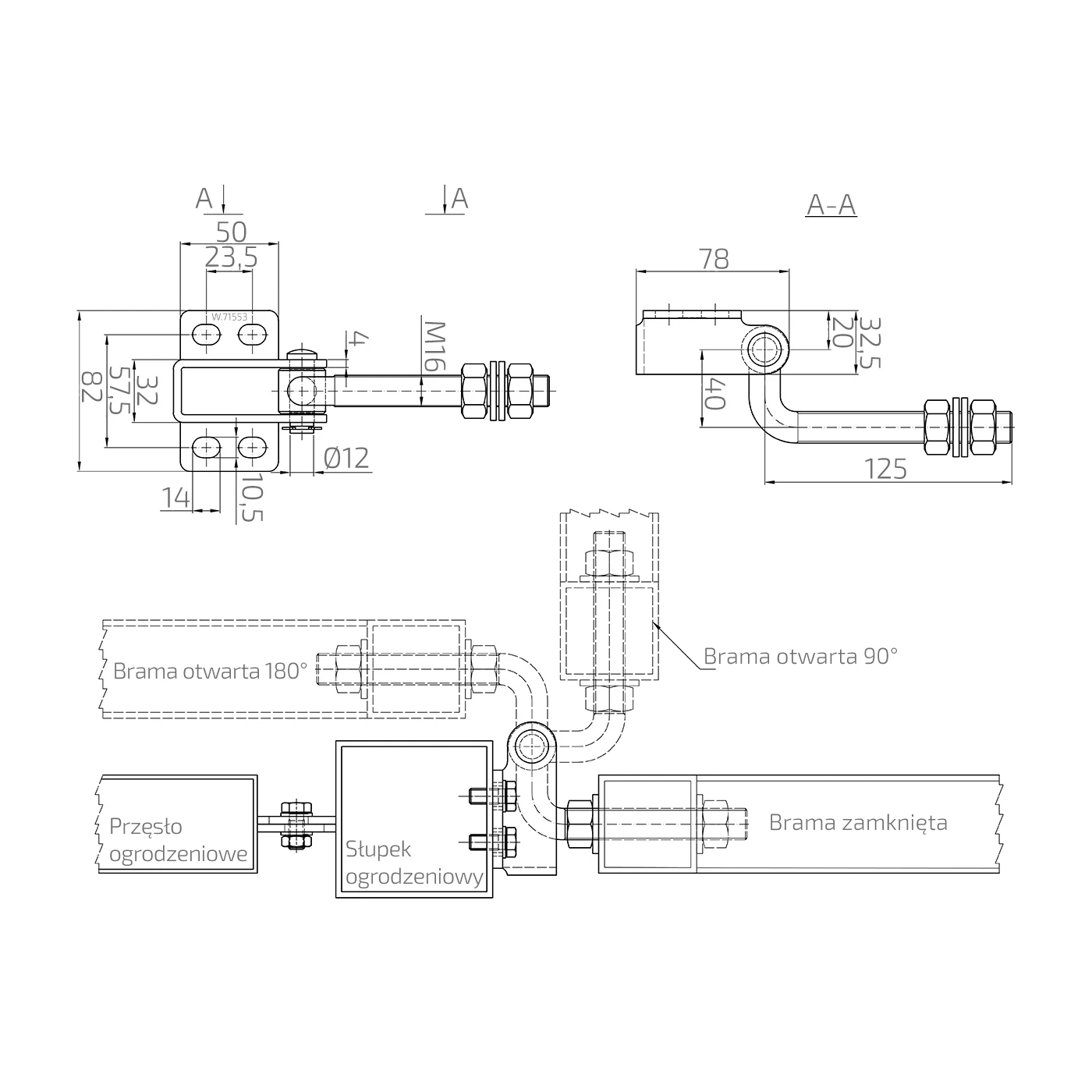

Montageschema
Die technische Zeichnung zeigt die Befestigung des Scharniers am Zaunpfosten mit drei Arbeitsstellungen: Tor geschlossen, Tor 90° geöffnet und Tor 180° geöffnet. Die gebogene Armkonstruktion ermöglicht dem Torflügel, sich entlang des Zaunfelds zu drehen, ohne mit dem Pfosten zu kollidieren – ideale Lösung bei begrenztem Manövrierraum.
Technische Daten
| Gewindeart | M16 |
| Material | Stahl |
