Zentralklemme - Loch M8 - Aluminium 6060 - H24
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

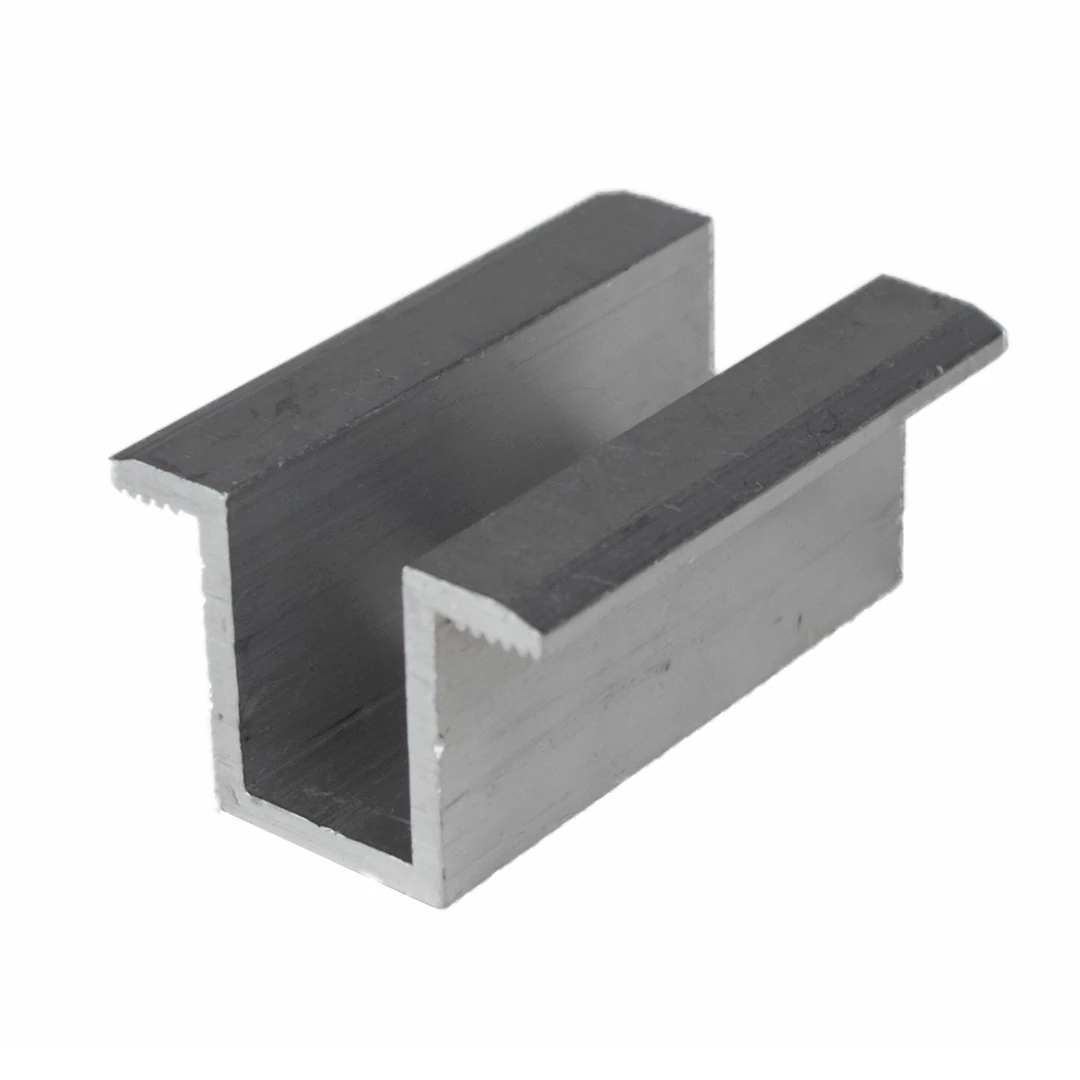

Mittelklemme H24 silber
Mittelklemme zur Befestigung zweier benachbarter Photovoltaikmodule. Die Bauhöhe von 24 mm ermöglicht die Montage von Modulen mit einer Rahmendicke von 30–40 mm. Einsetzbar sowohl auf Flach- als auch auf Schrägdächern.

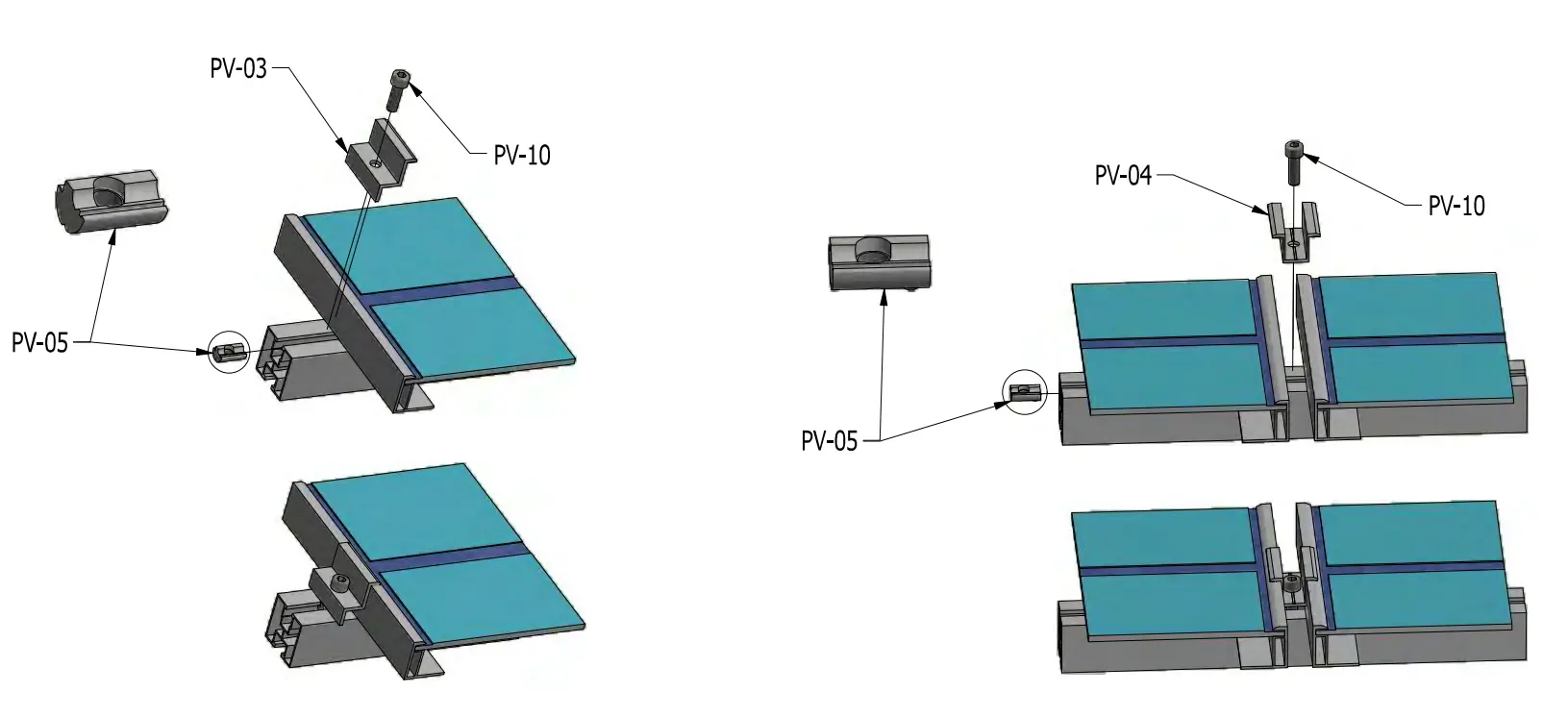

Der Einsatz (T-Stück oder Kugeleinsatz) wird in die Profilnut eingesetzt. Durch das Anziehen der Schraube werden beide Module gegen das Montageprofil gedrückt. Die Zähne auf beiden Seiten der Klemme greifen in die Modulrahmen ein und sichern sie gegen Verschieben.

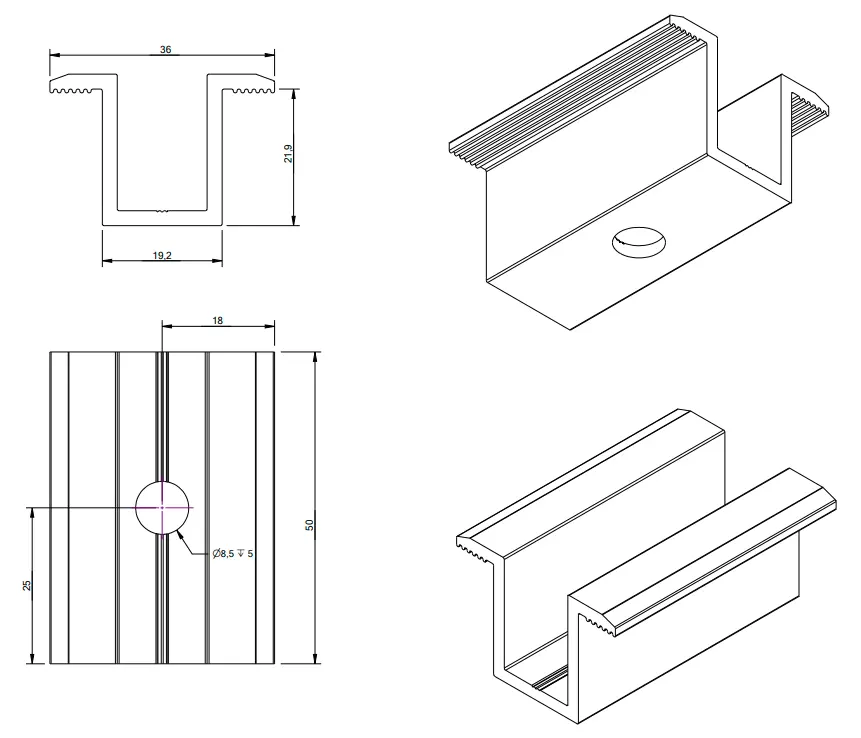

Die Klemme besteht aus Aluminium 6060 in natürlicher Silberfarbe. Abmessungen: 36 × 24,3 mm, Bohrung Ø8,5 mm.
Die Schraubenlänge entspricht der der Seitenklemme, passend zur Dicke der montierten Module.
Kompatibel mit Profilen für Sechskantschraube, Profilen mit T-Nut sowie Trapezblech-Brücken.
Hinweis: Das Anzugsdrehmoment gemäß den Herstellerangaben der Module wählen.
Technische Daten
| Klemmentyp | Mittelklemme |
| Panelstärke [mm] | 30-45 |
| Farbe | Silber |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
