Aluminium-Trapezblech-Steg H-40 mit EPDM 400 mm für Trapezblechdächer
product unavailable
Zur Wunschliste hinzufügen
5
Beschreibung

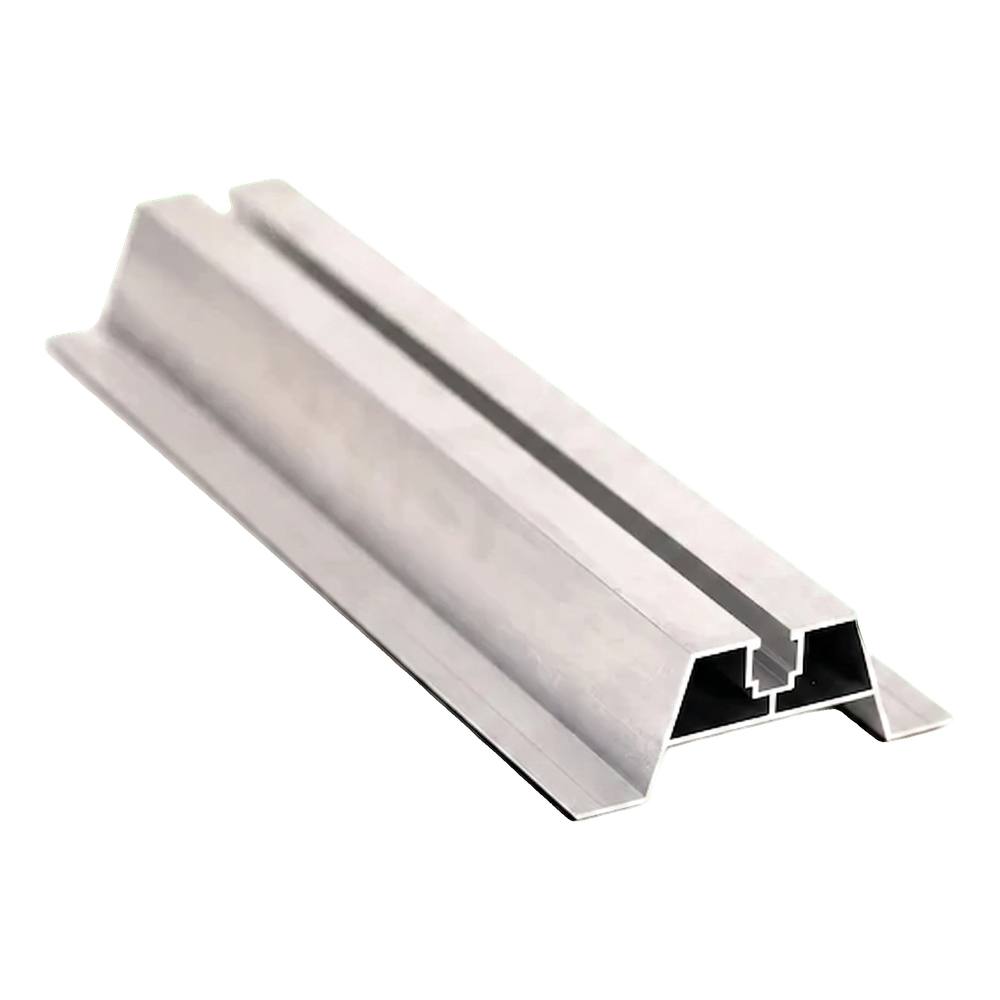

Aluminium-Trapezblech-Steg H-40 mit EPDM 400 mm für Trapezblechdächer
Der Trapezblech-Steg H-40 mit EPDM-Dichtung ist ein Aluminium-Montageprofil, das für die direkte Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung konzipiert wurde. Die passende Profilhöhe sorgt für einen freien Luftstrom unter den Modulen, ermöglicht die natürliche Kühlung der Paneele und deren Abstand zur aufgeheizten Dachfläche. Dadurch arbeitet die Anlage bei niedrigerer Temperatur, was sich in einer höheren Effizienz der PV-Module niederschlägt. Der Steg besteht aus der Legierung Aluminium 6060, die sich durch hohe Korrosionsbeständigkeit und Witterungsbeständigkeit, gute mechanische Festigkeit sowie die Möglichkeit der Eloxierung auszeichnet. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern — ohne dass spezielles Zubehör erforderlich ist. Die Bohrungen für die Dachbefestigungsschrauben werden direkt während der Montage angebracht, wodurch der Abstand an das jeweilige Blechprofil angepasst werden kann.
Wesentliche Vorteile für den Installateur
- Das Profil sorgt für Abstand zur Dacheindeckung, ermöglicht die Belüftung unter den Modulen und verbessert deren Leistung
- Aluminium 6060 ist korrosions- und witterungsbeständig — der Steg behält über die gesamte Nutzungsdauer seine volle Festigkeit ohne zusätzliche Wartung
- Vor-Ort angebrachte Montagebohrungen ermöglichen die Anpassung des Abstands an das jeweilige Trapezblech
- Die integrierte EPDM-Dichtung schützt die Dacheindeckung an der Befestigungsstelle und gewährleistet die Dichtheit der Verbindung
- Kompatibel mit Mittel- und Endklemmen — flexible Auswahl des Zubehörs für jedes Projekt

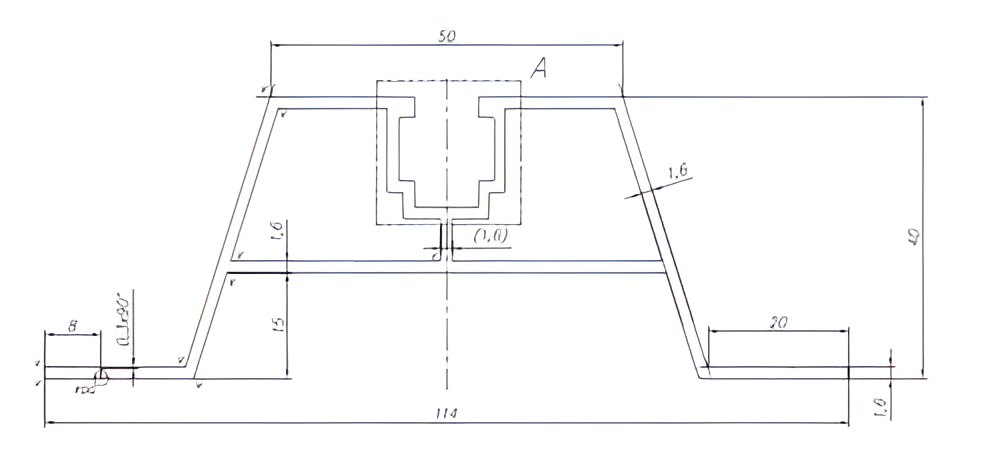

Der Profilquerschnitt wurde so konzipiert, dass er stabil auf den Sicken des Trapezblechs aufliegt. Die Wandproportionen sorgen für die erforderliche Konstruktionssteifigkeit bei gleichzeitig geringem Gewicht des gesamten Elements. Der breite obere Montagekanal nimmt die im PV-Befestigungssystem üblichen Standardschrauben mit Vierkantmuttern auf, wodurch der Kauf von speziellem Zubehör entfällt. Die Aluminiumlegierung 6060 eignet sich zur Eloxierung, was die Haltbarkeit zusätzlich erhöht und eine ästhetische Oberflächenveredelung des Profils ermöglicht.

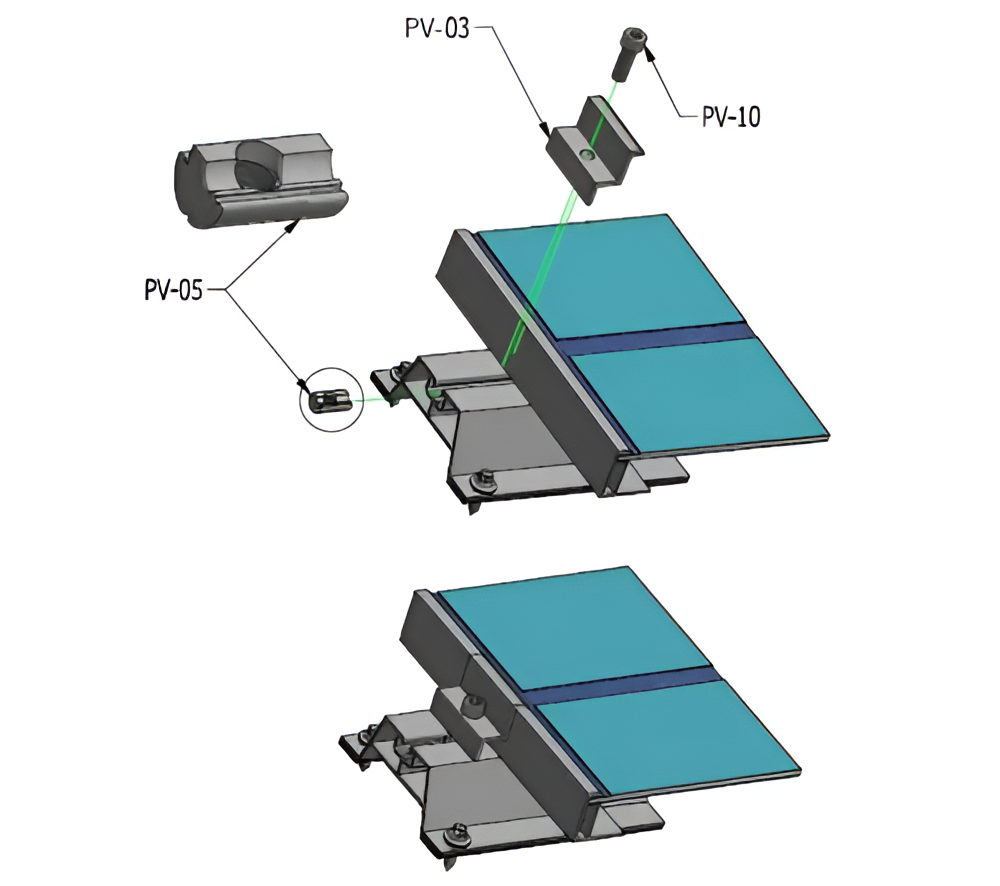

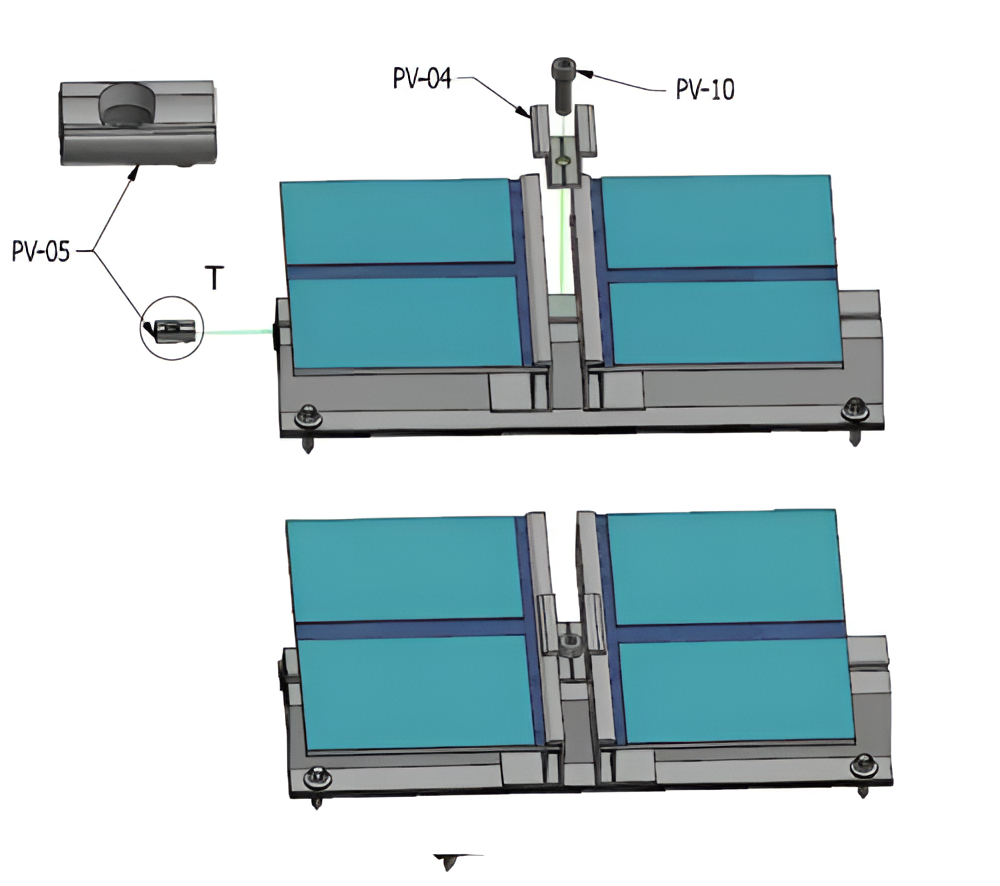

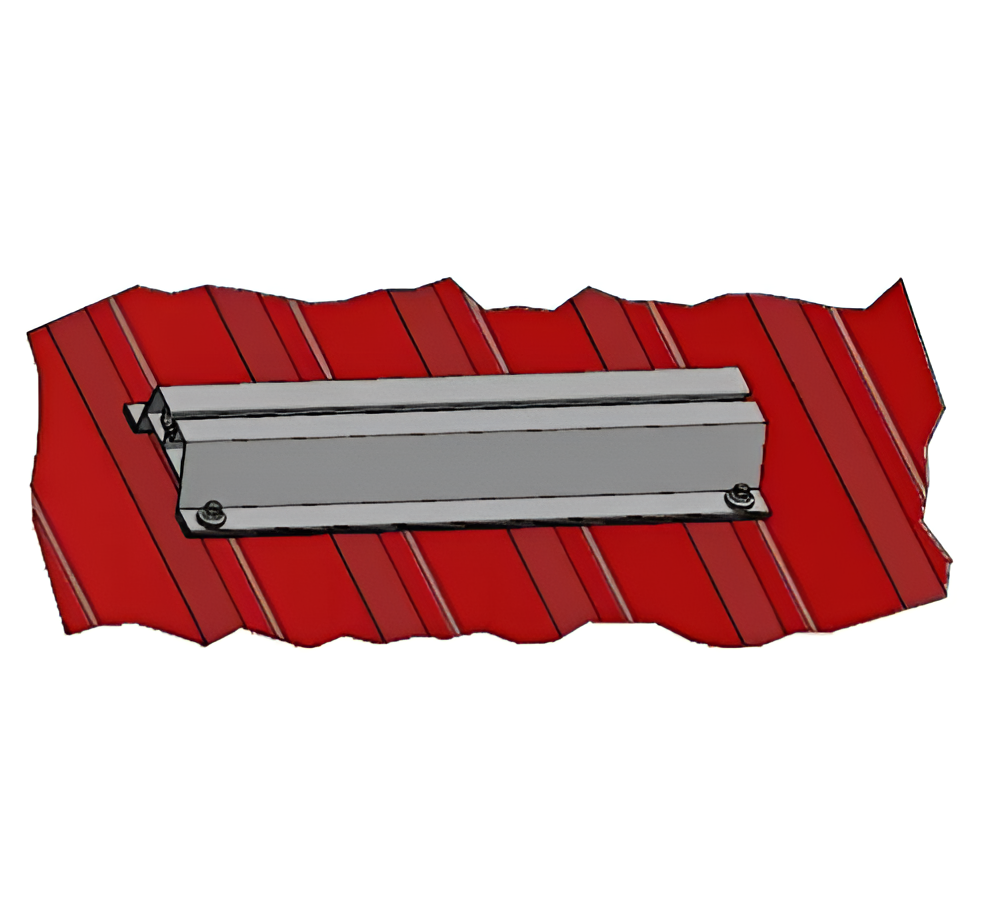

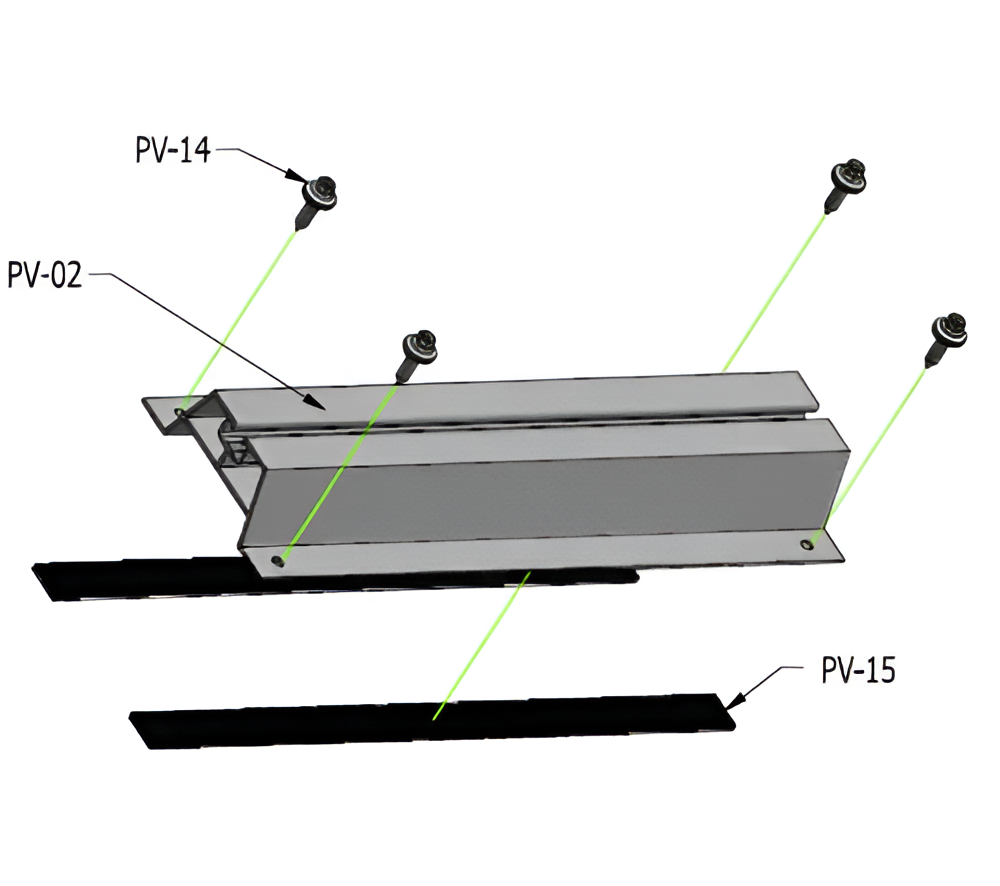

Die Montage auf dem Dach erfolgt durch direktes Anschrauben des Stegs an die Sicke des Trapezblechs mittels selbstbohrender Schrauben. Die zwischen Profil und Blech angebrachte EPDM-Dichtung schützt die Befestigungsstelle vor eindringendem Wasser. Nach der Montage der Stege auf dem Dach werden auf den oberen Montagekanal Mittel- oder Endklemmen aufgesetzt, die die Photovoltaikmodule fixieren.
