Aluminium-Trapezblechbrücke H-60 mit EPDM 330 mm – PV-Montage auf Trapezblech

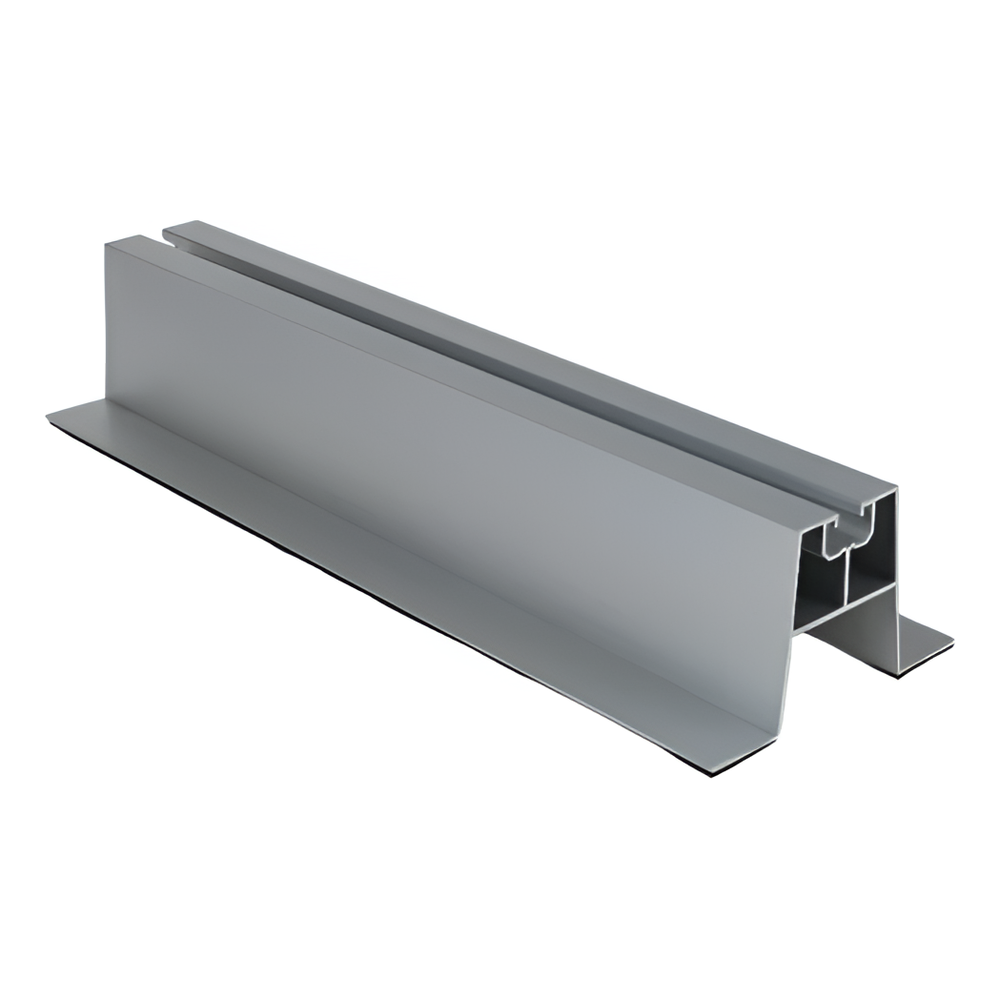

Die Aluminium-Trapezblechbrücke H-60 mit EPDM-Dichtung ist ein Konstruktionselement zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung. Das Profil mit einer Höhe von 60 mm sorgt für einen ausreichenden Abstand zwischen Modul und Dachoberfläche, was einen freien Luftstrom unter dem Modul ermöglicht — die natürliche Kühlung steigert den Ertrag der Anlage und verlängert die Lebensdauer der Module. Die Brücke arbeitet mit Mittel- und Endklemmen zusammen, die über eine Schiebenut, eine Gewindeeinlage oder eine Hammerkopfschraube am oberen Schienenkanal befestigt werden. Die Montagebohrungen werden direkt auf dem Dach ausgeführt, was volle Flexibilität bei der Anpassung an den Wellenabstand des Trapezblechs bietet. Die integrierte EPDM-Dichtung an der Profilbasis schützt die Dacheindeckung vor Beschädigungen und gewährleistet die Dichtheit an der Kontaktstelle zum Blech.
Wichtige Vorteile für Montageteams
- Direkte Montage auf Trapezblech — ohne zusätzliche Unterkonstruktion
- Höhe von 60 mm gewährleistet Belüftung unter dem Modul, was zu besserer Kühlung der Module und höherer Energieproduktion an heißen Tagen führt
- Korrosionsbeständiges Aluminium 6060 — langjähriger Einsatz ohne Wartung
- Im Lieferumfang enthaltene EPDM-Dichtung schützt das Blech und schließt Leckagerisiken aus
- Vor Ort gebohrte Löcher — volle Flexibilität bei der Anpassung an den Dachwellenabstand
Der Profilquerschnitt mit einer Grundbreite von 100 mm und einem oberen Montagekanal von 40 mm sorgt für eine stabile Aufnahme der Klemmen. Die Wandstärke von 1,5 mm gewährleistet ein optimales Verhältnis von Festigkeit zu Gewicht. Das Aluminium 6060 eignet sich zum Eloxieren, was bei Bedarf zusätzlichen Oberflächenschutz und eine ästhetische Veredelung ermöglicht.
