Aluminium-Trapezblechbrücke H-70 mit EPDM 330 mm – Typ 2 für Trapezblech
product unavailable
Zur Wunschliste hinzufügen
5
Beschreibung
Aluminium-Trapezblechbrücke H-70 mit EPDM 330 mm – Typ 2 für Trapezblech

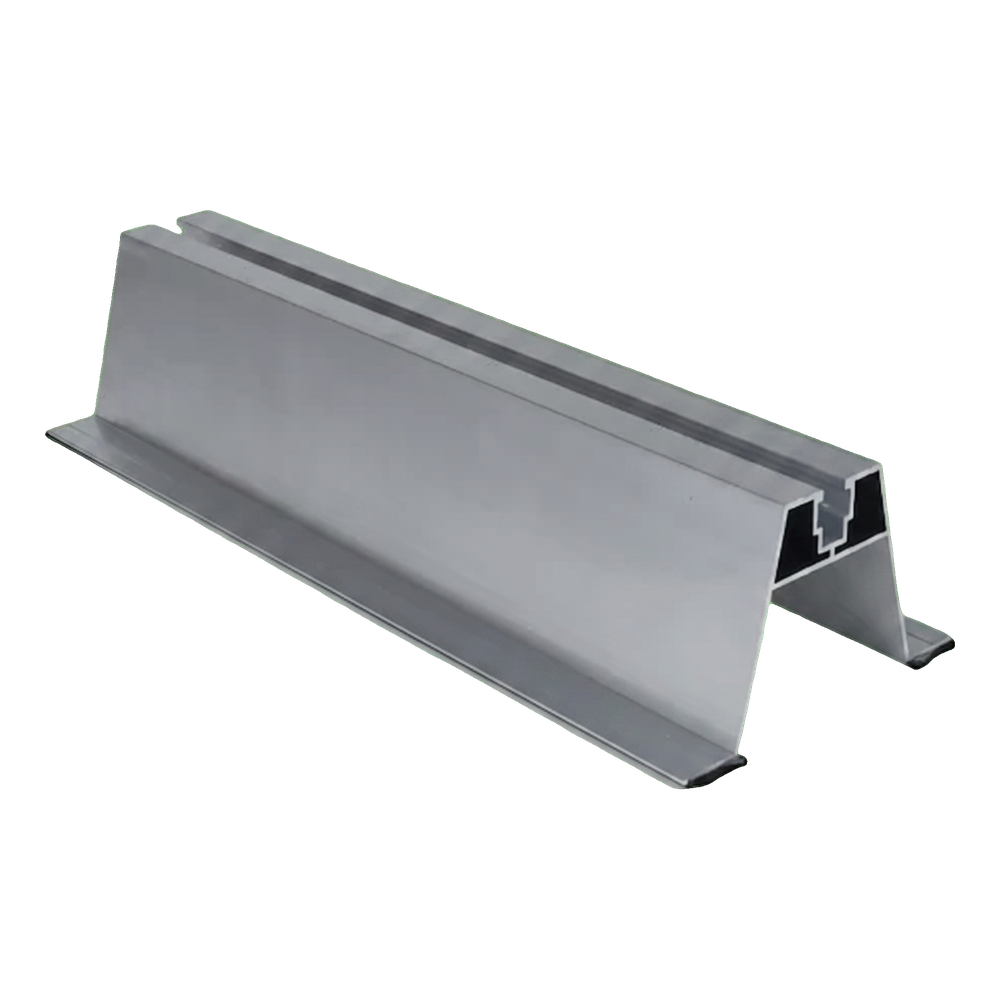

Die Trapezblechbrücke H-70 mit EPDM ist ein Aluminium-Montageprofil zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblech-Eindeckung. Die Variante Typ 2 ist für höhere Dachanschlüsse konzipiert — die Profilhöhe sorgt für eine freie Luftzirkulation unter den Modulen, ermöglicht deren natürliche Kühlung und hält sie von der aufgeheizten Dachoberfläche fern. Das Profil verfügt über einen oberen Montagekanal, in dem Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern befestigt werden. An den Füßen des Profils sind EPDM-Dichtungen angebracht, die Vibrationen dämpfen, die Blechbeschichtung vor Kratzern schützen und die Kontaktstelle zur Dacheindeckung abdichten. Die Bohrungen für die Befestigungsschrauben am Blech werden vor Ort ausgeführt — so kann der Monteur den Lochabstand an den Abstand der Trapezstege anpassen.
Vorteile für das Montageteam
- Höhe von 70 mm hält das Modul vom Dach fern — bessere Belüftung und niedrigere Betriebstemperaturen der Module
- Die EPDM-Dichtung an den Füßen schützt die Blechbeschichtung und verbessert die Haftung des Profils
- Montagekanal kompatibel mit Mittel- und Endklemmen — universelles Befestigungssystem
- Montagebohrungen werden vor Ort ausgeführt, wodurch die Brücke an jedes beliebige Trapezprofil angepasst werden kann
- Korrosionsbeständiges Aluminium 6060 — wartungsfreier Betrieb über die gesamte Lebensdauer der Anlage
Die Querschnittszeichnung zeigt die trapezförmige Gestalt des Profils mit breiter Basis und Montagekanal an der Oberseite. Das Detail unten links zeigt den Querschnitt der EPDM-Dichtung an der Fußfläche des Profils. Alle Querschnittsabmessungen finden Sie in der Spezifikationstabelle unten.
