Aluminium-Trapezblechbrücke H-70 mit EPDM 400 mm – PV-Montage auf Trapezblech

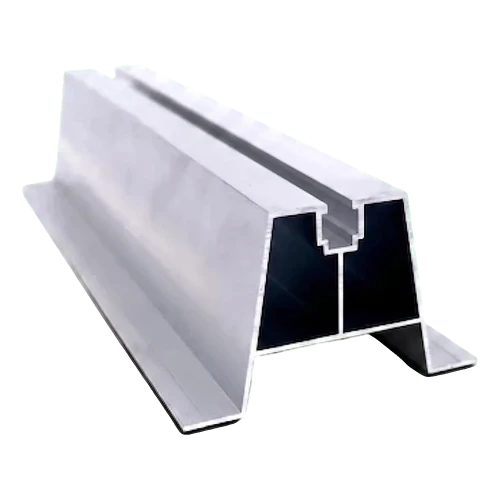

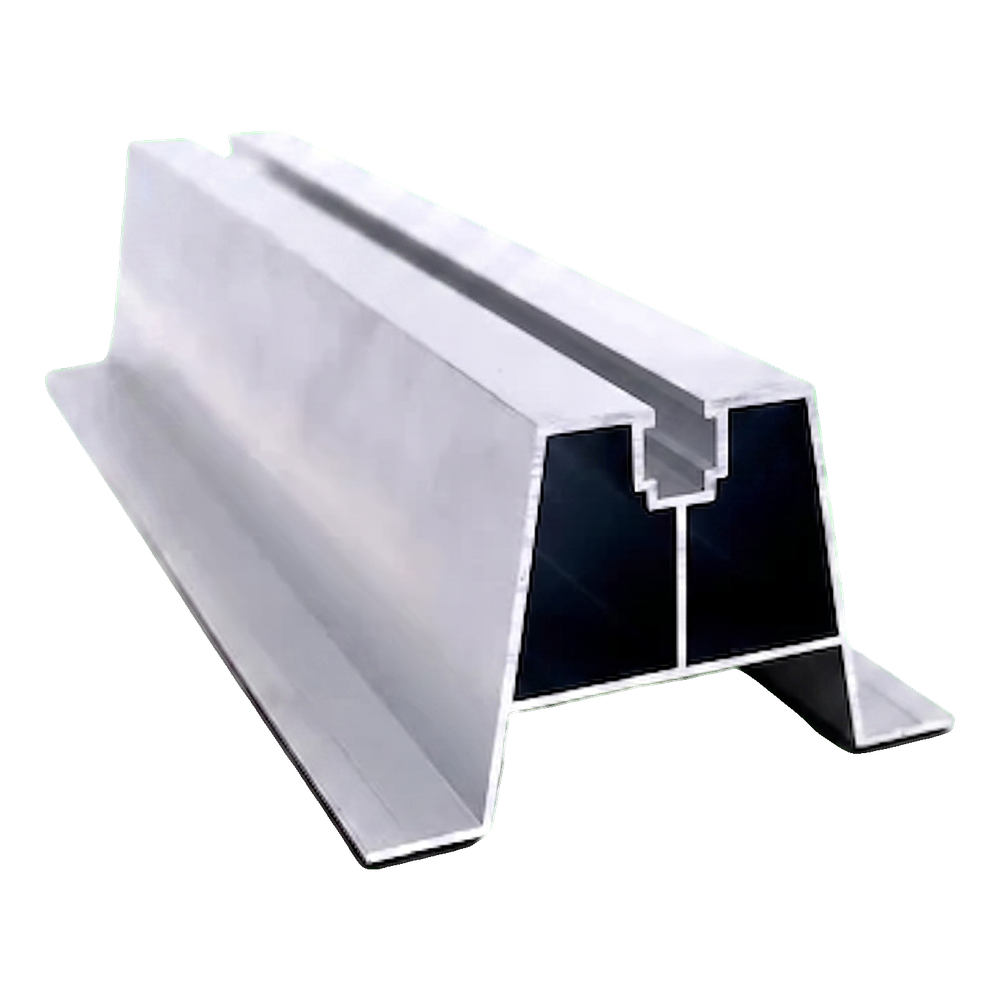

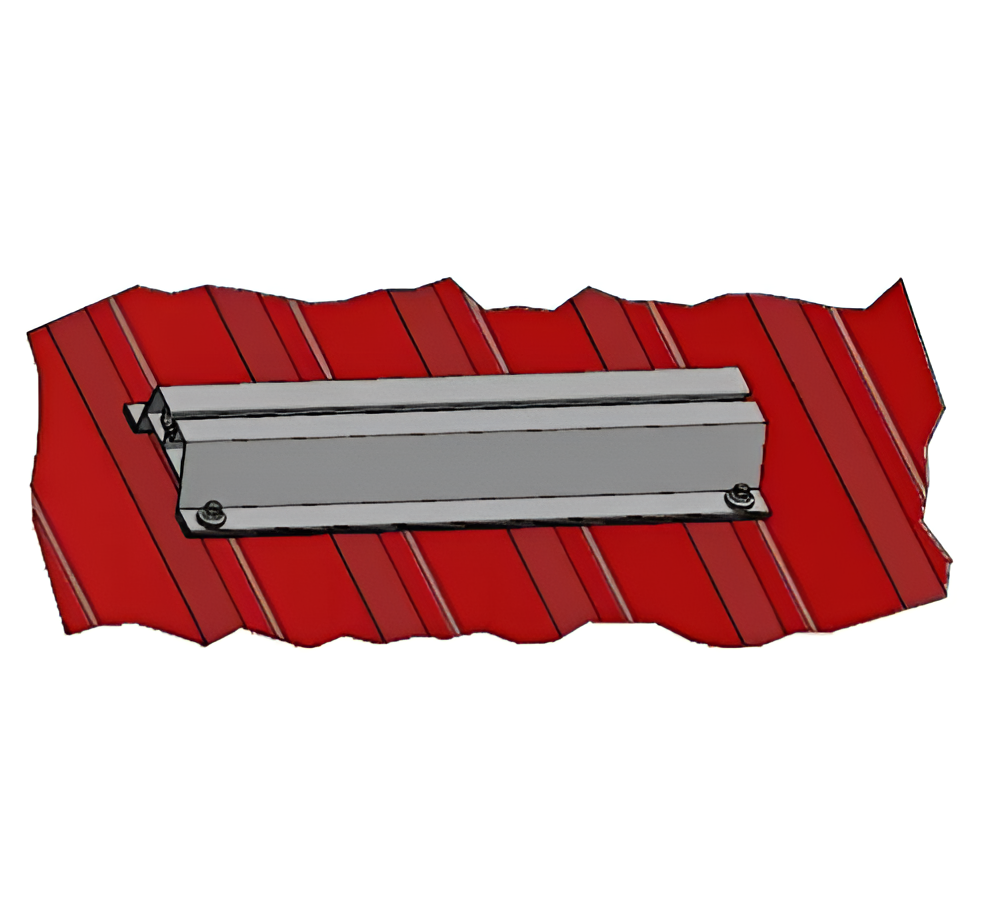

Die Trapezblechbrücke H-70 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung entwickelt wurde. Die Höhe des Profils sorgt für den nötigen Abstand zwischen Modul und Dachfläche und ermöglicht eine freie Luftzirkulation unter dem Panel. Die natürliche Belüftung unterstützt die Kühlung der Module, was sich direkt auf den Erhalt ihrer Leistung an heißen Tagen auswirkt. Das Profil wird aus Aluminiumlegierung 6060 gefertigt, die sich durch hohe Korrosionsbeständigkeit und gute mechanische Festigkeit auszeichnet. Der untere Teil der Brücke ist mit einer EPDM-Dichtung ausgestattet, die die Dacheindeckung vor Beschädigungen schützt und für eine dichte Anlage am Trapezblech sorgt. Die obere Schiene mit Montagekanal ermöglicht die schnelle Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern – ohne den Einsatz von Spezialwerkzeugen.
Vorteile des Brückenprofils H-70
- Das erhöhte Profildesign schafft einen Belüftungsraum zwischen Panel und Dach und unterstützt so die natürliche Kühlung der Module
- Die EPDM-Dichtung an den Profilfüßen schützt das Trapezblech vor Kratzern und verhindert den galvanischen Kontakt zwischen Aluminium und dem Stahl der Dacheindeckung
- Aluminium 6060 ist eloxierfähig, was zusätzlichen Korrosionsschutz und eine ästhetische Oberfläche ermöglicht

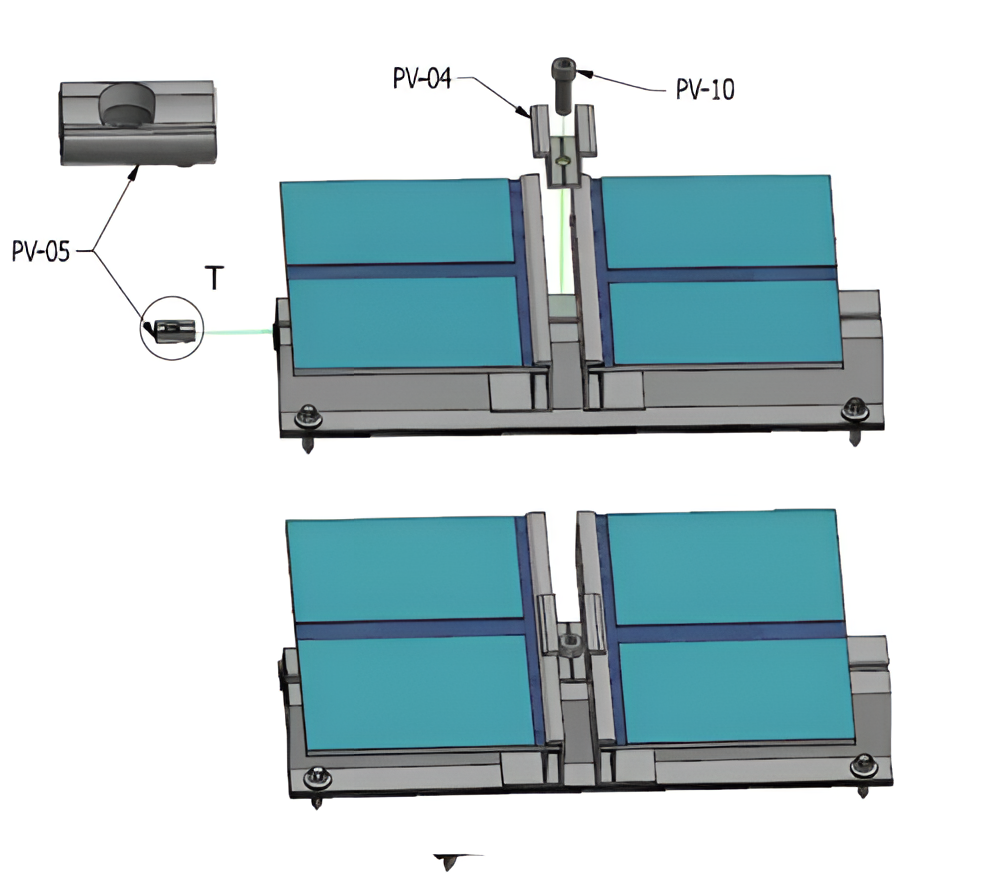

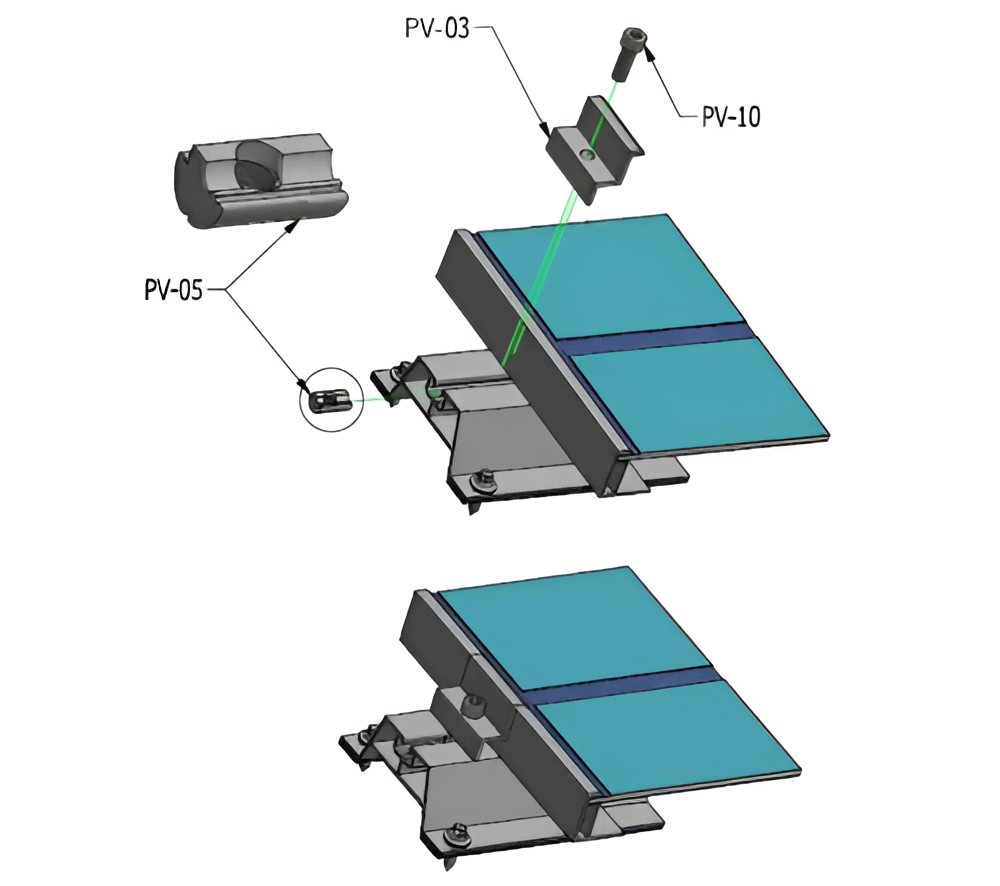

- Der universelle Montagekanal in der oberen Schiene ist mit Mittel- und Endklemmen gängiger PV-Systeme kompatibel

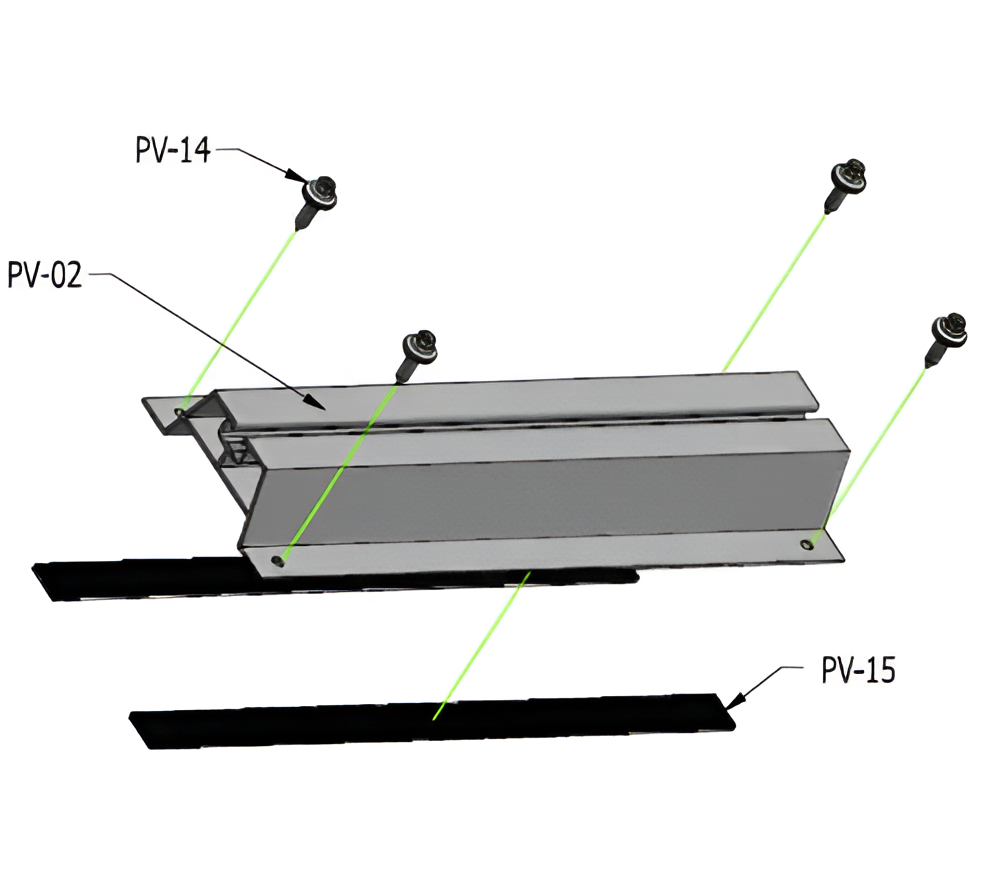

- Die Montagelöcher werden vor Ort während der Installation gebohrt, wodurch der Lochabstand präzise an das jeweilige Blechprofil angepasst werden kann

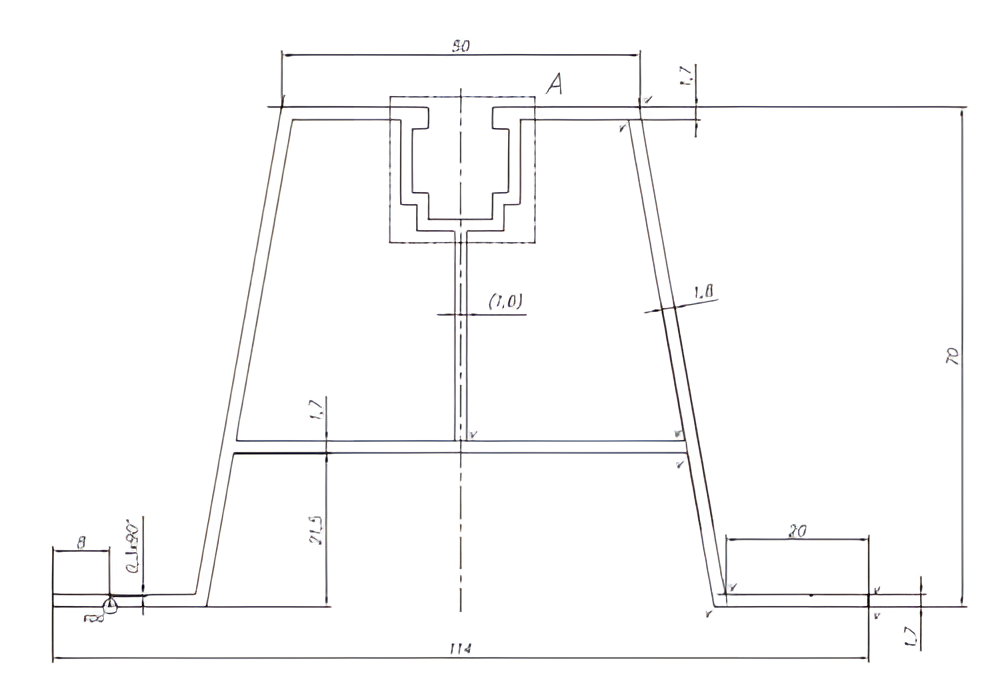

Die technische Zeichnung zeigt den vollständigen Querschnitt des Profils mit den Maßangaben der wichtigsten Konstruktionselemente. Zu erkennen sind die charakteristische Trapezform der Füße, der zentrale Montagekanal in der oberen Schiene sowie die Nut zum Einschieben der Vierkantmuttern. Detaillierte Profilmaße finden Sie in der Tabelle Abmessungen unten.
