Aluminium-Trapezbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech
product unavailable
Zur Wunschliste hinzufügen
5
Beschreibung
Aluminium-Trapezbrücke H-30 mit EPDM 330 mm – PV-Befestigung auf Trapezblech

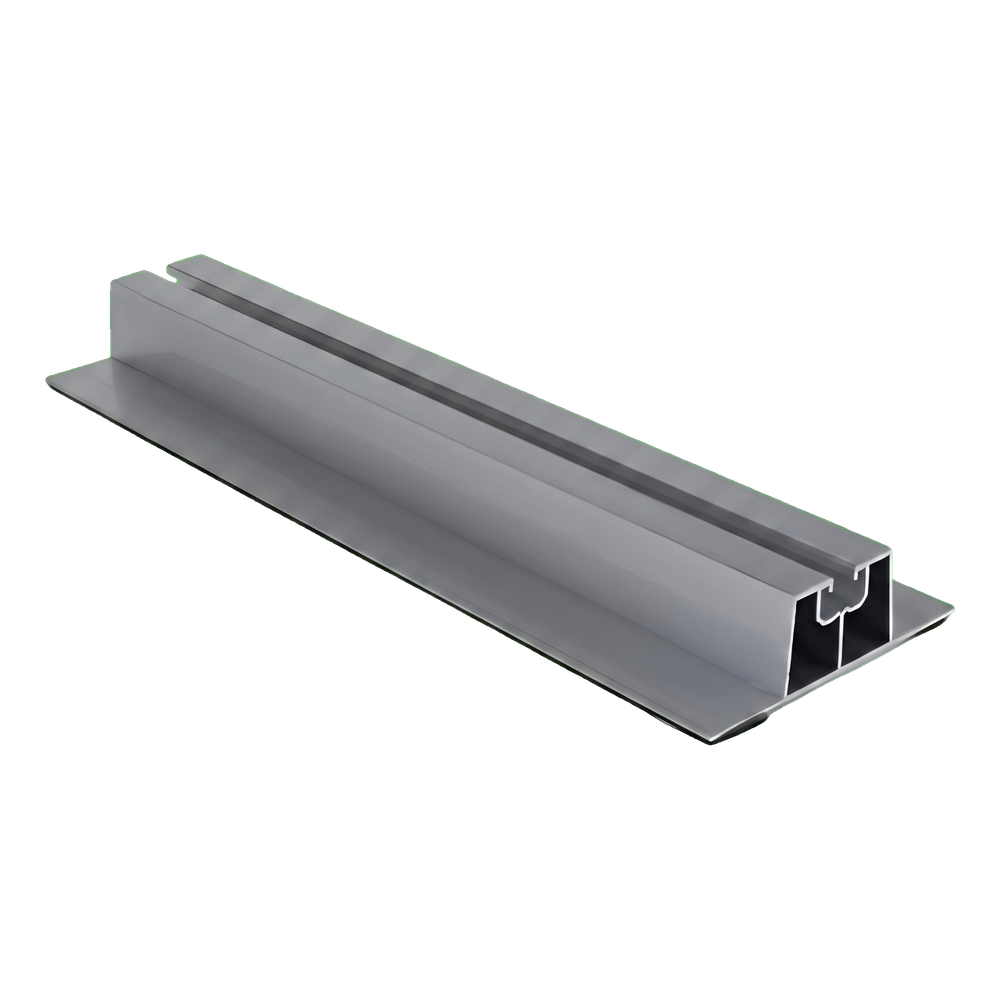

Die aluminium Trapezbrücke H-30 mit EPDM-Dichtung ist ein spezielles Konstruktionselement zur direkten Befestigung von Photovoltaik-Modulen auf Dächern, die mit Trapezblech eingedeckt sind. Das Profil mit einer Höhe von 30 mm sorgt für freien Luftstrom unter dem Modul, wodurch eine natürliche Kühlung ermöglicht und das Modul von der aufgeheizten Dachoberfläche abgehoben wird — was zu einer höheren Effizienz der Anlage in den warmen Monaten führt. Die Trapezbrücke ist kompatibel mit Mittel- und Endklemmen, die über eine Schiebenut, eine Gewindeeinlage oder eine Hammerkopfschraube am oberen Schienenkanal befestigt werden. Die Bohrungen für die Schrauben, mit denen das Profil am Trapezblech befestigt wird, werden direkt vor Ort während der Montage angebracht, sodass der Abstand präzise an das jeweilige Blechprofil angepasst werden kann. Das Profil aus Aluminium 6060 verbindet geringes Gewicht mit hoher Korrosions- und Witterungsbeständigkeit.
Wesentliche Vorteile für den Installateur
- Direkte Montage auf Trapezblech — macht zusätzliche Halterungen überflüssig
- Die EPDM-Dichtung an der Basis des Profils sorgt für einen dichten Sitz auf dem Blech und schützt die Dachdeckung an der Befestigungsstelle vor Beschädigung
- Die Höhe von 30 mm gewährleistet die Belüftung der PV-Module
- Aluminium 6060 eignet sich zur Eloxierung und bietet somit zusätzlichen Oberflächenschutz
- Vor-Ort-gebohrte Löcher — Anpassung an jeden beliebigen Wellenabstand des Trapezblechs
Der Profilquerschnitt zeigt eine trapezförmige Konstruktion mit einer breiten Basis von 100 mm, die sich zum Montagekanal von 40 mm im oberen Bereich verjüngt. Die Wandstärke von 1,5 mm bei einer Grundplattenstärke von 2,5 mm gewährleistet ausreichende Steifigkeit bei geringem Gesamtgewicht. Die Profilform bildet die Geometrie typischer Trapezbleche nach und garantiert so einen stabilen Sitz auf dem Untergrund.
