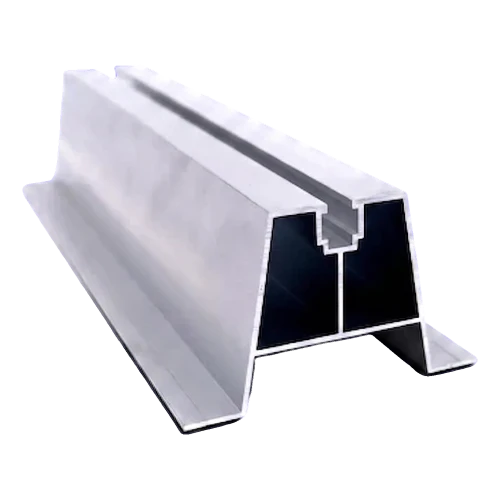

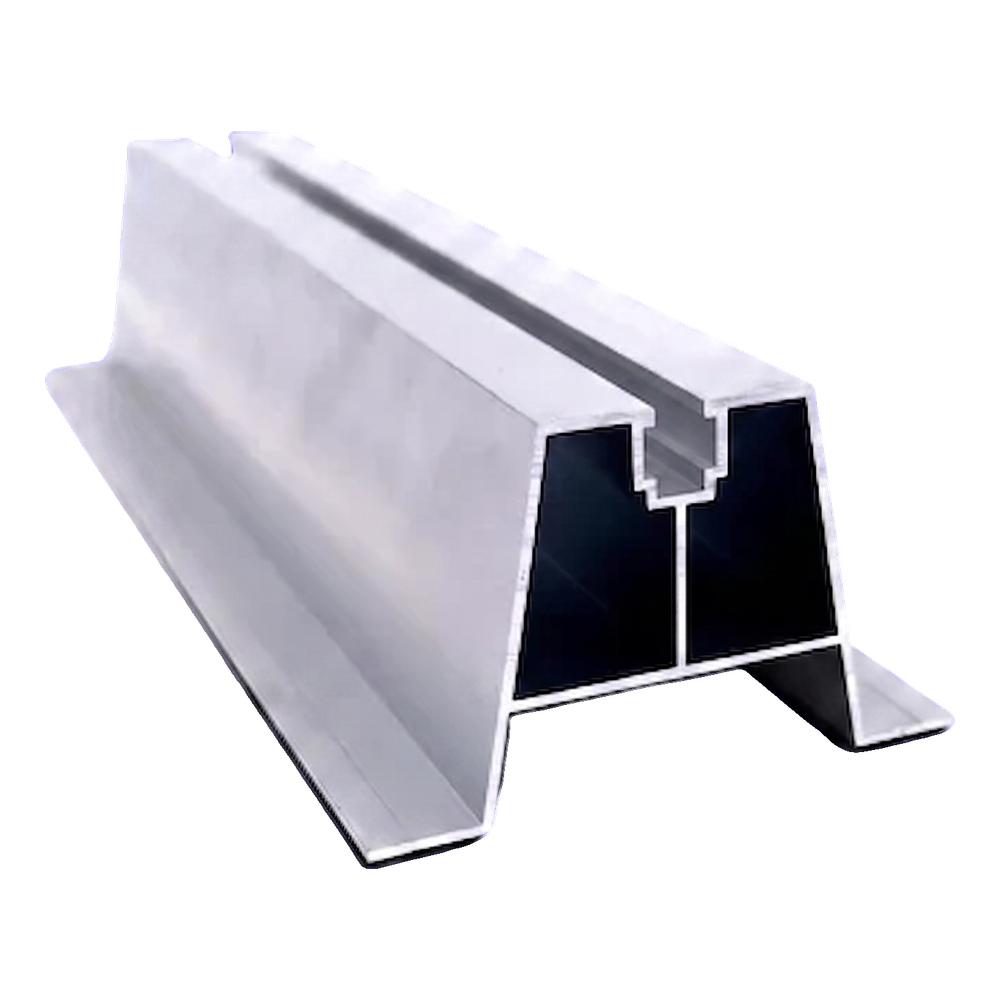

Aluminium-Trapezbrücke H-70 mit EPDM 330 mm – PV-Befestigung für Trapezblech

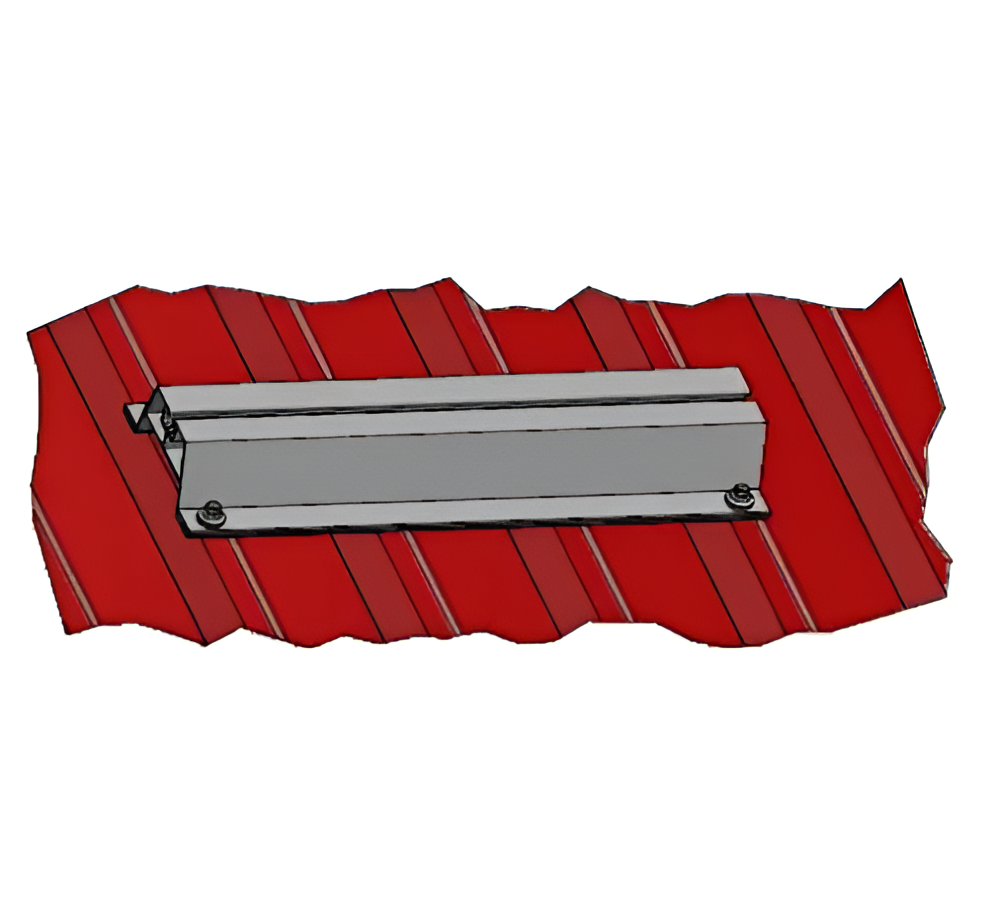

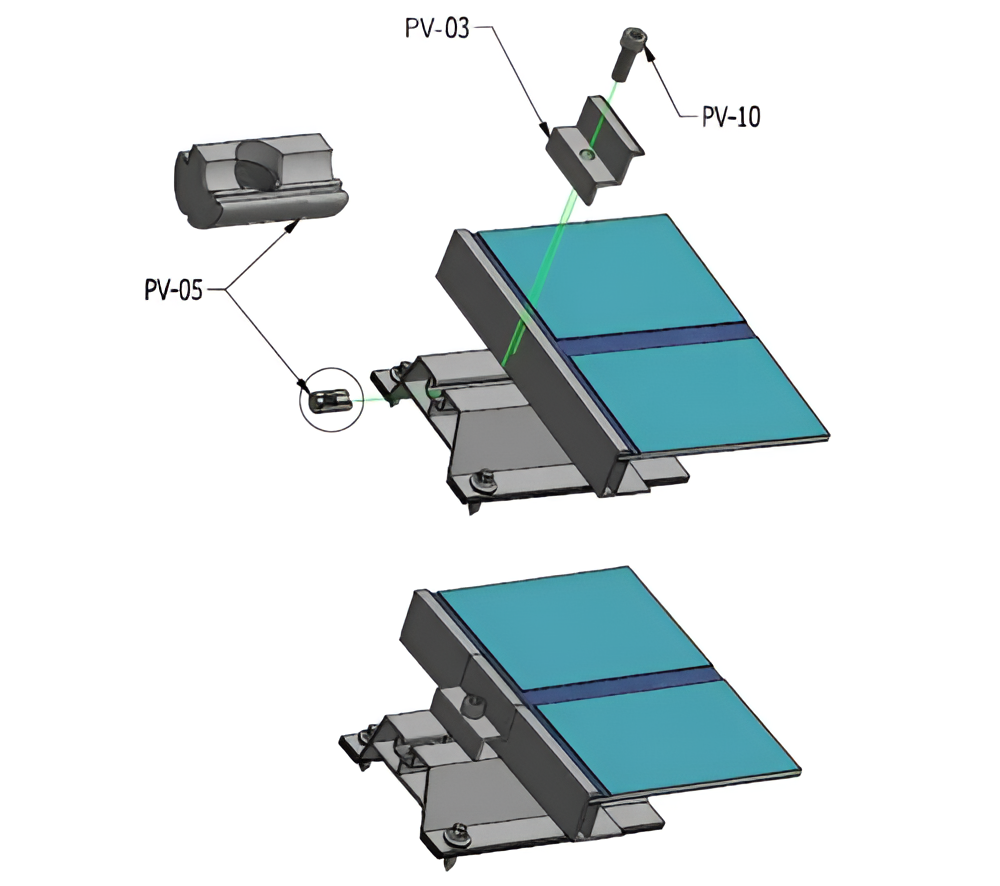

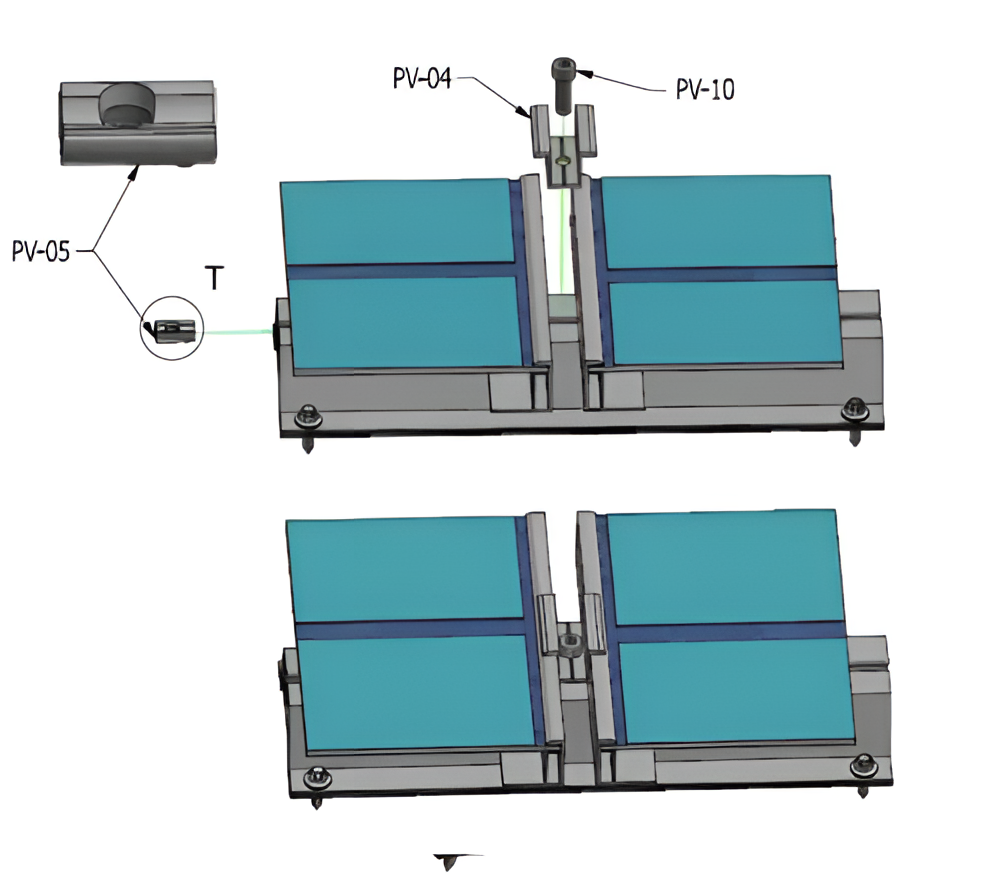

Die Trapezbrücke H-70 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblech entwickelt wurde. Die trapezförmige Querschnittsform bildet die Geometrie der Blechrippen nach, sodass das Profil stabil auf der Dacheindeckung aufliegt, ohne dass zusätzliche Ausgleichsunterlagen erforderlich sind. Die Höhe des Profils sorgt für einen ausreichenden Abstand zwischen dem Modul und der Dachfläche und ermöglicht so einen freien Luftstrom unter dem Panel — die natürliche Belüftung leitet die Wärme effektiv ab, was zu besseren Betriebsbedingungen der PV-Module führt. Der obere Montagekanal ermöglicht die Befestigung von End- und Mittelklemmen mittels Innensechskantschrauben und Vierkantmuttern, wobei die Bohrungen für die Befestigungsschrauben der Brücke am Blech direkt bei der Montage auf dem Dach ausgeführt werden, sodass der Verankerungspunkt präzise an das Blechprofil angepasst werden kann.
Vorteile der Trapezbrücke H-70
- Der Lüftungsraum zwischen Panel und Dach unterstützt die natürliche Kühlung der Module und verringert den Leistungsabfall an heißen Tagen
- Die im Lieferumfang enthaltene EPDM-Dichtung schützt die Dacheindeckung an der Befestigungsstelle und verhindert das Eindringen von Wasser unter das Blech
- Korrosionsbeständige Aluminiumlegierung 6060 — das Profil benötigt keinen zusätzlichen Korrosionsschutz und bewährt sich jahrelang im Außenbereich
- Die Kompatibilität mit Mitten- und Endklemmen ermöglicht eine universelle Anwendung in verschiedenen Anlagenkonfigurationen
- Montagebohrungen werden auf dem Dach ausgeführt — flexible Anpassung an den Wellenabstand des Trapezblechs

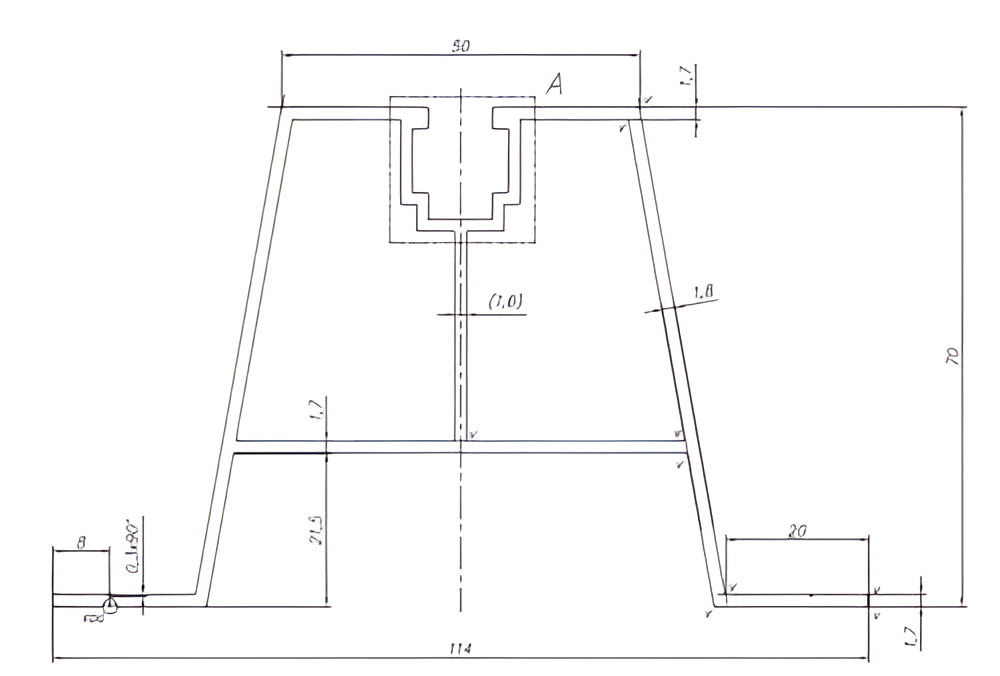

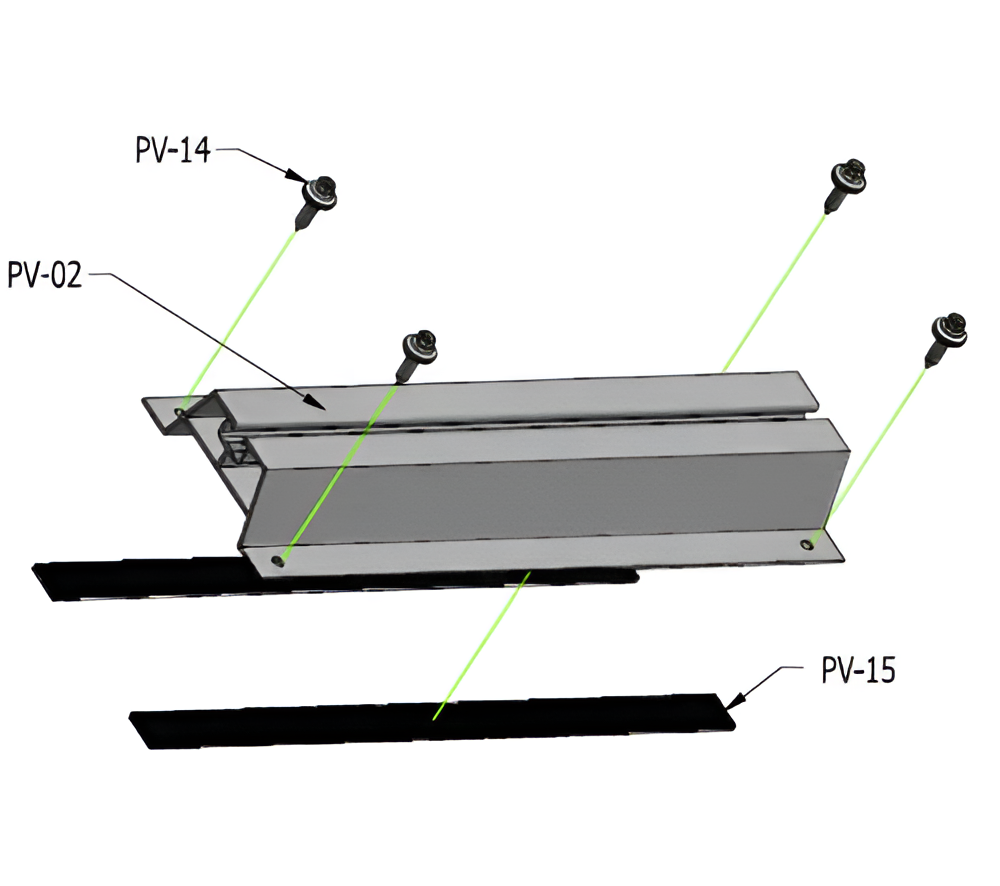

Das Profil verfügt über einen trapezförmigen Querschnitt mit innerer Verstärkung — zwei senkrechte Stege versteifen die Konstruktion und leiten die Belastungen der montierten Module auf die Blechrippe ab. Im oberen Teil des Profils befindet sich der Montagekanal, der zur Aufnahme der Klemmen zur Befestigung der Photovoltaikmodule dient. Die Basis des Profils liegt stabil auf den Rippen des Trapezblechs auf, und die EPDM-Dichtung (sichtbar im Montageschema) füllt Unebenheiten aus und gewährleistet die Dichtheit an den Verankerungspunkten.
